8.1 流水线与hazard

8.1 流水线与 hazard

本节摘要：处理器像组装线一样把指令分成取指、译码、执行等多站重叠推进，正常情况每周期完工一条；但三种冒险——数据还没就绪的数据冒险、跳转让流水线白装的 control 冒险、两指令抢同一部件的结构冒险——会让线停下来。本节用可见的指令序列展示三种冒险，并给出汇编层能做的事与做不了的事。

优化要有模型。本章第一个模型是流水线：它是"为什么这段汇编快、那段慢"的第一层解释，也是所有指令级优化技巧的共同源头。我们的目标不是造处理器，而是看懂指令序列在流水线眼里的形状——看完这节，你读汇编会多一种"时间维度"的直觉。

流水线的直觉与三种堵车

先立模型。经典五级流水线把每条指令的旅程切成五站：取指、译码、执行、访存、写回。流水线让五站同时开工——第 1 条在写回时，第 5 条正在取指——理想情况每周期有一条指令完工，吞吐直接翻五倍。代价是指令之间开始"互相看不见"：后一条开工时，前一条还没完工。三种"堵车"由此而来。数据冒险：后一条要用前一条的结果，结果还没写回。控制冒险：分支跳转还没判定去向，流水线已经预取了后面的指令——跳了，预取全白装。结构冒险：两条指令要抢同一个硬件部件。一张表把三者收拢：

数据冒险有个常见误解要先扫掉：以为"读到没写回的寄存器"会出错。不会——前递通路会把执行结果直接从上一站递给下一站，正确性永远有保证，冒险影响的只是"要不要等一拍"的速度。另一类历史名词值得交代：老教材里的"延迟槽"（分支后必执行的指令位）在早期 MIPS 与早期 ARM 上存在，现代 ARM 已完全移除，读古董代码时别把它带进现代判断。

实验：冒险在反汇编里的长相

冒险本身看不见，但它的"解药"看得见。让编译器优化一段依赖链很重的代码，对比 -O0 与 -O2 的循环体：

-O0 版（朴素直译，依赖链紧贴）：
   ldr   w2, [x0]          // 取数
   add   w2, w2, w1        // 紧贴使用：数据冒险，等前递
   str   w2, [x0]
   ldr   w2, [x0, #4]      // 下一个元素
   add   w2, w2, w1
   str   w2, [x0, #4]

-O2 版（循环展开加调度，两条独立链交错）：
   ldp   w2, w3, [x0]      // 一次取两个元素
   add   w2, w2, w1        // 链 A
   add   w4, w3, w1        // 链 B：与链 A 独立，流水线错峰
   stp   w2, w4, [x0]
​

解读：-O2 版的两个加法用了不同目的寄存器、来源互不依赖——两条链在流水线里错峰推进，数据冒险的等待被并行度填掉；ldp 与 stp 还顺手把两次访存并成一次。这就是 8.3 节"指令级并行"的雏形：把互相独立的运算交织起来，让流水线一直有活干。控制冒险侧做一个对照实验：同一个循环，一次用规律的条件（每次都进循环体），一次在循环体里加一个数据依赖的早退分支——后者在分支预测错误时的冲刷代价可以用性能计数器量出来（第 7 章 7.2 节的方法），规律版与数据依赖版的每周期指令数差距会给出直观数字。

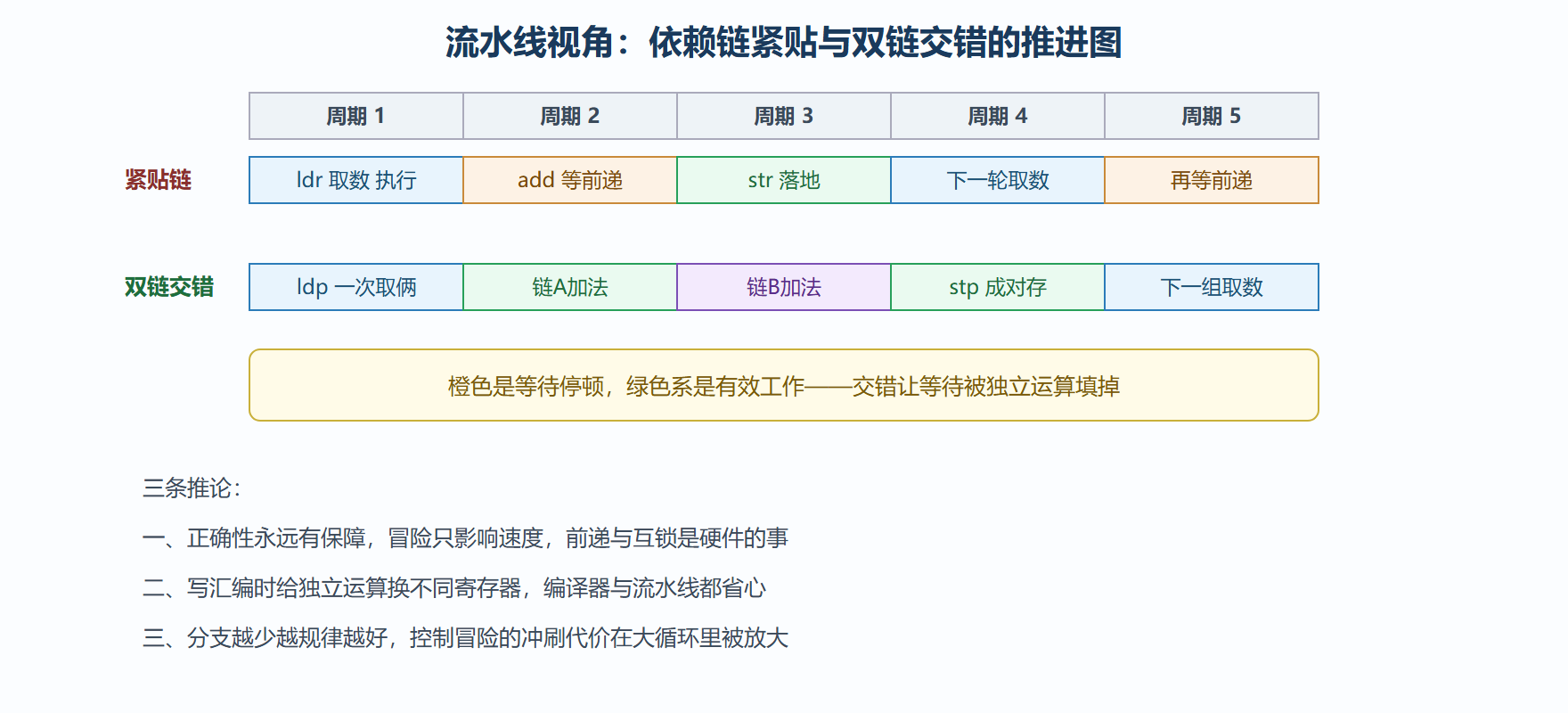

图 8-2：流水线五站与两种循环形态的推进对比

汇编层的边界：能做与不必做

诚实划界很重要。汇编层能做的三件事：交织独立运算（换寄存器、展开小循环）、减少分支数量（条件选择替代短分支，5.1 节的 csel 正好复用）、让访存模式规律（配合 8.3 节的数据布局）。汇编层不必做的也至少三件：指令重排调度（现代乱序处理器自己会调度，静态排布收益趋近于零）、手工展开长循环（编译器的展开器更懂成本模型，还会照顾代码密度）、为特定微架构硬编码调度（换一代芯片就白干，这类工作交给编译器的调度模型）。一句话：汇编层优化聚焦在"给硬件喂什么样的序列"，而不是"替硬件决定哪条先跑"——这条边界划清，8.3 节的优化清单就顺理成章了。

深挖：分支预测的三十年与一个经典实验

控制冒险的化解史值得一讲，因为它解释了现代处理器的"赌性"。最原始的策略是"分支必不跳，顺序预取"；随后是静态预测（向后跳的循环分支默认跳，向前跳的默认不跳）；再往后是动态预测——用历史表记住每个分支的脾气，两位饱和计数器让"连续跳了两次"的分支获得高置信度；现代预测器更进一步，间接跳转（目标来自寄存器的）也有专门的目标缓存追着猜。三十年军备竞赛的战绩是：规律代码的分支几乎不再有可测代价，预测失败的冲刷代价（十几级流水线全倒）成了唯一剩下的痛点。

有个经典实验能亲手验证"预测器的脾气"：对一个大数组按 if (a[i] >= 128) sum += a[i] 累加，一次乱序数据、一次排序后数据。同样的代码、同样的数据量，排序版快得多——排序让分支模式变得规律（前面全不跳、后面全跳），预测器几乎弹无虚发；乱序数据让分支像掷硬币，预测失败率近半，冲刷代价吃掉大半吞吐。这个实验同时也是 8.3 节数据布局层的最佳注脚：数据的形状决定分支的形状，分支的形状决定流水线的效率——优化常常不在指令里，而在数据的排法里。

常见问答

问：乱序处理器既然会自己调度，汇编层的交织还有意义吗？ 答：乱序窗口是有限的，依赖链太长时窗口填不满；交织提高的是"进入窗口的指令质量"。收益确实比单核顺序时代小了，但它免费且不冲突——这也是正文边界感那句话的出处：喂好序列仍是人的责任，只是别指望靠静态重排复刻乱序调度。

本节要点回顾

• 五站模型：取指、译码、执行、访存、写回，重叠推进换取吞吐。
• 三种冒险：数据靠前递自动化解、控制靠预测器赌、结构靠硬件副本，各管一摊。
• 交织是王道：独立运算换寄存器错峰推进，停顿被并行度填掉。
• 延迟槽是历史：现代 ARM 无延迟槽，读老代码别迁移旧直觉。
• 边界感：喂好序列是人的事，运行时调度是硬件的事，两头别越界。

机器模型立住了。下一章第二件武器：NEON 向量化——流水线再快，也得有人一次喂多条数据。
