1.1 核心概念界定

1.1 核心概念界定

本节摘要：BIM 是建筑信息模型的英文缩写，它的关键在中间那个"I"——信息。BIM 不是把二维图纸画成立体，而是把建筑拆成一个个带语义的构件（墙、梁、门、设备），每个构件除了形状，还带着材料、造价、防火等级、供应商这些属性，以及它和其他构件之间的连接关系。和 CAD 的几何模型相比，BIM 是语义信息模型：前者只能"画出来给人看"，后者能"被软件读懂、回答查询、联动更新"。本节围绕这组对比，讲清 BIM 的定义、三个层次，以及判断一个模型是不是 BIM 的标准。

学习目标

阅读完本节，你应当能够：

1. 用自己的话说出"几何模型"和"信息模型"的本质差别
2. 拆解 BIM 三个字母分别对应什么，并说明为什么"I"最容易被忽略
3. 讲清 BIM 定义的三个层次——模型、过程、管理——各自强调什么
4. 用"能不能回答问题"这把尺子，判断一个成果是不是真正的 BIM
5. 识别"三维 CAD 冒充 BIM"这类常见说法背后的漏洞

一、从一张图纸说起：CAD 解决了什么，又没解决什么

先别急着给 BIM 下定义。我们回到那个更熟悉的东西——CAD 图纸。

过去三十年，CAD 干了一件大事：把设计师从图板前解放出来。以前改一根柱子的尺寸，要拿橡皮擦掉重画；有了 CAD，改一条线、复制一个图块、镜像一个平面，都变成了鼠标点几下的事。就"画图"这件事而言，CAD 的效率提升是实打实的，这也是它今天仍然无处不在的原因。

但 CAD 有一个它自己解决不了的天花板：它画的是"图形"，不是"建筑"。

你在 CAD 里画一面墙，得到的是一组线——两条平行线，或者一个闭合的矩形框，中间填上填充图案。这面墙的厚度是多少、是什么材料、防火等级够不够、造价怎么算，这些信息都不在这组线里。它们被写在别的地方：尺寸标注里、图签说明里、材料表里、造价软件的定额里。换句话说，CAD 图纸把"一个东西是什么"的信息，和"这个东西长什么样"的图形拆开了，分别放在两张甚至几十张不同的图纸里。

这个拆法，在只有几个人、几张图的小项目里还能靠人脑缝合。项目一大，就出问题。你改了一处墙的位置，平面图、立面图、剖面图、门窗表、面积表都要跟着手动改一遍，漏改任何一处，后面的施工就照着错图干。更麻烦的是，结构、暖通、给排水、电气各画各的图，用的是各自的一套图层和标注习惯，合到一张总图里，谁也说不清这根管子到底和那根梁撞没撞。

打个比方，CAD 图纸像一摞拼图，每张图只放着一小块信息，拼不拼得起来全看读图的人有多细心。房子越大，拼图越多，漏掉的边角就越致命。更糟的是，图纸本身不会提醒你"这里缺一块"，因为它根本不认识自己画的是什么——它只是一堆线和字。

所以 CAD 的局限不是"不够快"，而是它没法让软件理解建筑。它把建筑压扁成了图形，而图形里没有语义。这正是 BIM 要补的那块。

二、几何模型 vs 信息模型：本质差在哪

要理解 BIM，最直接的办法是把两个模型摆在一起看。

CAD 产生的是几何模型。它的最小单位是点、线、面这些几何图元，再往上拼成墙、门这些"看起来像"的图形。模型只回答一个问题：这个东西在三维（或二维）空间里长什么样、在什么位置。至于"它是什么、能干什么、和谁连着、花多少钱"，模型一概不知，全靠在旁边写字标注。

BIM 产生的是语义信息模型。它的最小单位不是线，而是构件——一面墙、一根梁、一扇门、一台风机。每个构件除了几何形状，还自带一串属性：材料、尺寸、造价、防火等级、供应商、维保周期。更关键的是，构件之间还连着关系：这面墙被那扇门开了一个洞，这根梁支撑着上面的楼板，这台风机属于哪个系统、给哪几个房间送风。

同一个构件，两种模型里的分量完全不同。拿一面墙举例：

这张表是本节的核心。如果你只能记住一件事，就记住：CAD 的模型是"给人看的"，BIM 的模型是"给软件算的"。人看图形靠眼睛和大脑补全语义，软件算数据靠的是写进模型里的属性和关系。

为什么这个差别能带来质变？因为我们真正需要的不是一张更漂亮的图，而是一个能被查询、被校验、被复用的数据源。设计阶段，软件能自动查碰撞；造价阶段，软件能直接从模型提取工程量；运维阶段，物业能点一个设备就调出它十年的维修记录。这些事情，几何模型一件都做不了，因为它手里根本没有这些信息。

举个小例子。你在一面承重墙上开一扇门，CAD 里就是删掉一段墙线、画上门和洞口符号，剩下的事全凭经验判断。BIM 里，门和墙是有关联的——墙知道自己的承重属性，门知道自己的位置，规则库里写着"承重墙不能随意开洞"。你一旦把门拖进这面墙，软件立刻标红提示。这个提示不是软件有多聪明，而是墙和门都带着自己的信息，规则才得以自动生效。

下面这张图把两边的差异画了出来，可以对照上面的表格一起看。

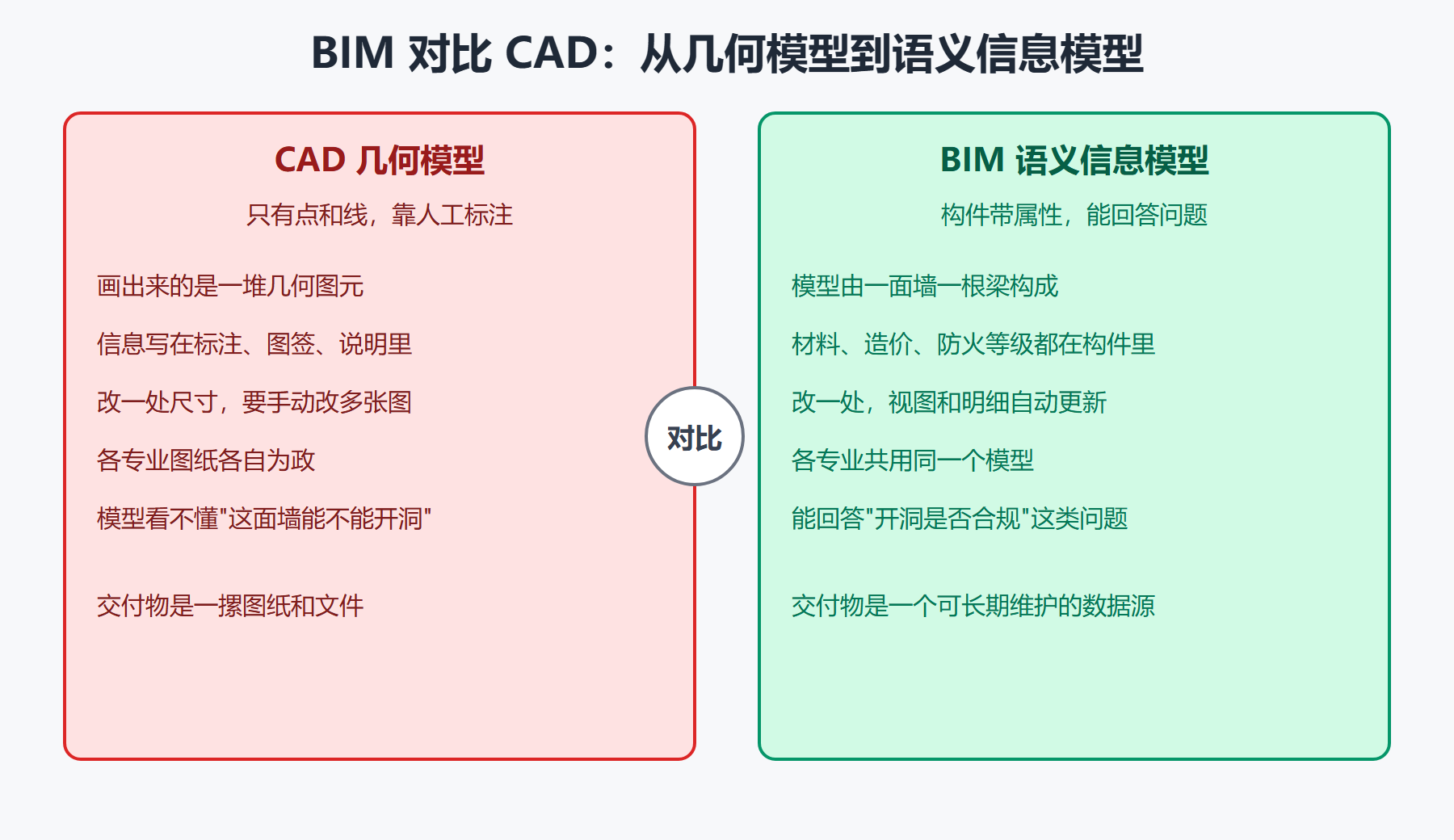

图：BIM 对比 CAD，从几何模型到语义信息模型

三、BIM 定义的三个层次：模型、过程、管理

光说"信息模型"还不够，因为 BIM 这个词在实际使用里其实有三层意思，混着说就容易吵起来。我们把它拆开。

第一层：BIM 是一个模型（Model）。 这是最直观的理解。它是一份数字化的建筑表达，里面是带语义的构件和它们的关系。很多人理解的"BIM"就停在这一层——一个三维模型文件。

第二层：BIM 是一个过程（Modeling）。 中间那个字母 M 的全称是 Modeling，是"正在建模、持续建模"的意思，而不是一个静态名词。这层意思强调：模型不是画完就归档的东西，而是在设计、施工、运维过程中不断被更新、被使用、被补充的。一个项目用 BIM，意味着各方都在同一个模型上持续往里填信息，而不是各交各的图纸。

第三层：BIM 是一套信息管理方法（Information Management）。 这是最容易被忽略、却最关键的一层。要让几十个专业、几十家单位在同一个模型上协作，光有软件不行，还得有规矩：谁在什么阶段提交什么信息、用什么格式、谁对哪部分数据负责、变更怎么记录。这层意思把 BIM 从"技术"抬到了"管理"的高度。

这三层不是三选一，而是从里到外的三层壳。最里面是模型，中间是持续建模的过程，最外面是让这一切能跑起来的管理规则。只买软件不立规矩，就是只有最里面那层壳，项目照样乱。我们见过不少项目，软件买得很全、模型建得很细，但没定清楚"谁在什么时候交什么格式的数据"，最后每个专业还是各导各的文件，模型到了总包那里根本合不起来。这时候软件背了黑锅，其实缺的是管理这层壳。

💡 关键直觉：下次有人跟你争论"BIM 到底是不是软件"，你可以用这三层来回应——BIM 不是某一款软件，而是一个"模型 + 过程 + 管理"的组合。软件只是承载模型的工具，真正决定项目成败的，是外面那两层——过程和管理。

四、怎么判断一个模型到底是不是 BIM

理论讲完，落到一个很实际的问题：市面上太多东西自称 BIM，怎么分辨？

我们给一把简单好用的尺子：看这个模型能不能"回答问题"。

一个真正的 BIM 模型，你拿它去问"这根梁的混凝土强度等级是多少""这个房间的疏散距离够不够""改掉这面墙会影响多少工程量"，它应该能给出答案，而且答案来自模型内部的数据，而不是要你去翻旁边的图纸说明。反过来，如果一个"三维模型"看起来很炫，但你一问具体属性就哑火，那它多半只是把 CAD 画成了立体，换了个马甲。

下面这个 mermaid 图展示了信息模型里的三类东西——语义对象、关系、规则——正是它们让模型"能回答问题"。缺了任何一类，模型都会退化成一张好看但没用的图。

⚠️ 常见坑：把"会转的 3D 模型"当成 BIM。不少项目用三维软件建了个漂亮的模型，但所有属性还是靠表格和图纸手工维护，模型和资料是两张皮。这种模型只是"三维 CAD"，看着先进，其实一点没解决信息割裂的问题。判断标准永远只有一个：属性是不是真的住在模型里、能不能被软件调用。

⚠️ 另一个坑：追求模型"越细越好"。我们见过把每颗螺丝都建进去的模型，建得辛苦，打开卡顿，却没人用。模型精度该跟着用途走——设计阶段要的是方案推敲，施工阶段要的是深化和算量，运维阶段要的是设备台账。不是为了细而细，是为了"够用"而建。

要点速记

• BIM 的关键在"I"（信息）：不是把图纸画立体，而是让建筑变成带语义、能算、能查的模型。
• 几何模型 vs 信息模型：CAD 的最小单位是点线面，BIM 的最小单位是带属性的构件；前者给人看，后者给软件算。
• 构件的三重身份：每个构件都带着语义对象、关系、规则，缺一不可，否则模型退化成好看的图。
• BIM 的三层含义：模型（Model）、持续建模的过程（Modeling）、信息管理方法（Management），后两层决定项目成败。
• 判断标准：看模型能不能"回答问题"，答案是否来自模型内部，而不是旁边的图纸说明。
• 警惕"三维 CAD 冒充 BIM"：属性不在模型里、资料和模型两张皮的，都是假 BIM。

概念说清楚了，下一步自然要问：这些"信息"到底长什么样、怎么分门别类？下一节我们展开 BIM 的维度体系，把 3D 到 7D 每一维在回答什么问题，一层层拆给你看。
