1.2 BIM 维度体系

1.2 BIM 维度体系

本节摘要：BIM 的维度体系，是用"第几维"来标记建筑信息在不同方向上的展开：3D 是几何形状，4D 加上进度时间，5D 加上成本造价，6D 加上可持续与能耗，7D 加上运维管理。很多人把 nD 当成营销噱头，其实它是一套很实用的分类法——每一维都在回答一个具体问题，而这些问题在传统流程里本来是散落在不同部门、不同阶段的。本节把 3D 到 7D 逐维拆开，讲清每一维回答什么、靠什么数据支撑，以及维度之间怎么联动、什么时候该收敛。

本节目标

阅读完本节，你应当能够：

1. 说出 3D 到 7D 每一维在回答的具体问题，而不是只背字母和数字
2. 解释"nD 不是功能叠加，而是信息在不同方向上的展开"这句话
3. 用一张表说清五个维度各自的数据来源和主要使用者
4. 举出一个"改一处、多维度联动"的真实例子
5. 判断一个项目在什么阶段该上哪些维度，而不是盲目追求维度越全越好

一、为什么要给模型加"维度"

先回答一个前置问题：模型就模型，为什么要搞出 3D、4D、5D 这一串数字？

因为它要回答的问题不止一个。一栋房子，光知道它长什么样还不够，你还得知道它什么时候盖、花多少钱、费多少能、盖好了怎么养。这五类问题，性质完全不同，分别对应不同的数据、不同的软件、不同的责任人。如果硬把它们揉成一团，反而谁也说不清。于是行业里约定俗成，用"第几维"给这些信息分个类。

这个分法的好处，是把一件抽象的事变得可以拆解。你跟人讲"BIM 信息很丰富"，对方没感觉；你跟他说"3D 管形状、4D 管进度、5D 管造价、6D 管能耗、7D 管运维"，他马上就能对上号，也能问出具体问题。这就是维度体系的价值——它不是理论装饰，而是一套工作语言。

要提醒的是，"维度"这个词是借来的，别往数学上想。这里的 4D、5D 不是在说四维、五维空间，而是在说"在三维几何的基础上，再叠上进度、成本这些新的信息方向"。每一维都是给模型增加一类它能回答的问题。

这个命名习惯其实是从行业的成长轨迹里长出来的。最早大家只有二维图纸，后来有了三维建模，于是把"立体"叫 3D；再后来发现光有形状不够，还得管进度，就给"加上时间"起了个名字叫 4D；往后成本、能耗、运维依次排下来，就成了 5D、6D、7D。所以 nD 这套说法，本质是行业一边解决新问题、一边顺手给问题编号的结果，不是哪家公司凭空造出来的话术。

二、3D 到 7D：每一维在回答什么问题

下面把这五个维度逐个拆开。每个维度都围绕三件事讲：它回答什么问题、靠什么数据、谁最常用。

3D——几何维度，回答"在哪里、长什么样"。 这是最基础的一维，也是很多人误以为 BIM 全部内容的那一维。3D 模型里，每个构件都有准确的形状、尺寸和空间位置，墙和梁知道彼此怎么相交，门知道开在墙的哪一面。有了它，设计阶段的碰撞检查、净高分析、空间推敲才有载体。但记住，3D 只是起点，不是终点。如果只停在 3D，那就回到了上一节说的"三维 CAD"。

4D——时间维度，回答"什么时候建、按什么顺序建"。 把 3D 模型里的构件和施工进度计划挂上钩，哪个构件先做、哪个后做、要多久，就能在模型里按时间播放出来。这维的用处是提前看施工顺序合不合理——塔吊够不够得着、材料到场时间对不对得上、各工序有没有打架。比如地下室的土方开挖没做完，上面楼层的吊装就不能开始，这种先后关系在 4D 里一眼就能看出来，不用靠老师傅在脑子里排。它的数据来源是进度计划和构件的工序逻辑。

5D——成本维度，回答"花多少钱"。 把构件和工程量、单价挂上钩，模型就能自动算量、估价。设计改一处，成本跟着变多少，立刻能算出来。过去造价员得对着图纸一根根梁去量，现在模型里一点就出量，省下的不只是时间，还有漏算错算的风险。这一维把造价从"事后核算"拉到"过程里随时能看"，对造价师和业主最有吸引力。

6D——可持续维度，回答"耗多少能、排多少碳"。 把构件和能耗参数、碳排放数据挂上钩，就能做能耗模拟、碳足迹核算。选什么外墙材料、开多大窗、用什么设备，都会反映到能耗和碳排上。同样的几何尺寸，换一种外墙材料，全年空调能耗可能差出两成，这就是 6D 要回答的问题。这一维在"双碳"背景下越来越重要，也最容易在早期被忽略。

7D——运维维度，回答"之后怎么养"。 把构件和设备的管理信息挂上钩——型号、供应商、保修期、维保记录、备件清单——竣工后直接交给物业和设施管理团队。房子用了几十年，哪台设备该保养了、上次修了什么，模型里一查就有。这一维让 BIM 的价值跨过竣工节点，一直延伸到运营阶段。

下面这张表把五个维度并排放在一起，方便对照：

这张表也顺带说明了一件事：五个维度的使用者不是同一拨人。设计院主要关心 3D，施工方盯着 4D 和 5D，业主在 6D 和 7D 上更上心。这也解释了为什么维度越多、协同越难——因为你要让五拨不同诉求的人，在同一个模型上各取所需。

还有一点值得强调：这五维不是五条平行线，而是叠在同一栋楼上的五层信息。4D、5D、6D、7D 都要挂到 3D 的构件上才有意义——你不可能脱离"这面墙"去谈它的造价或能耗。所以 3D 是地基，其余维度是地基上盖起来的楼层，能盖多高，取决于 3D 打得多牢。

三、维度之间的联动：改一处，处处动

维度拆开是为了好理解，但它们在真实项目里是连在一起的。这不是五个互不相干的开关，而是一张网——动了一个点，其余维度往往跟着动。

举一个真实的例子：你把某段墙的厚度从 200 毫米改成 240 毫米。在传统流程里，这件事要通知结构专业复核受力、通知造价重新算量、通知采购调整混凝土用量，一圈下来靠邮件和会议推着走。在 BIM 里，改完墙体厚度，5D 的工程量自动增加，成本跟着跳；6D 里混凝土隐含碳跟着变；如果这面墙在关键路径上，4D 的进度也可能受影响。一次修改，多维度联动更新，这是维度体系真正值钱的地方。

💡 关键直觉：维度之间的联动不是"软件自动变魔术"，而是因为它们共享同一个构件、同一份属性。墙厚这个数字只存了一份，各维度都去读它，所以改一处，处处同步。这也反过来要求：数据要尽量"只存一份"，而不是各维各存一份再人工对齐。

反过来也成立：如果维度之间没打通，就会出现那种经典翻车——模型里墙已经改了，但造价清单还是旧的，施工按新图干、结算却按旧量算，最后只能打官司。维度联动的价值，恰恰是把这类"图纸和清单对不上"的裂缝，提前在模型里焊死。

⚠️ 常见坑：把维度当成"越多越高级"的勋章。有的项目为了在投标里显得先进，硬凑 6D、7D，但模型里根本没有对应的数据，只是挂了个名头。维度不是贴标签，每一维都得有真实数据支撑，否则就是空壳。没有能耗数据，6D 就是假的；没有设备台账，7D 就落不了地。

四、什么时候该上哪些维度：一个收敛的建议

前面讲的是"有什么"，最后落到一个实际问题：一个项目是不是非得五维全上？

我们的判断是：跟着项目阶段和钱走，而不是跟着概念走。

设计阶段，3D 是基础，5D 里做方案比选和估算很划算，6D 在绿色建筑项目里值得早点上。施工阶段，4D 和 5D 是主力——进度和成本是施工方的命根子。运维阶段，7D 才真正派上用场，但如果前期没把设备信息建进去，到这时再补就晚了，成本高得多。

所以一个务实的顺序是：先保证 3D 模型里构件和属性是干净的、能用的，再把 4D、5D 这两个"最直接换钱"的维度做实，然后按需上 6D、7D。反过来，如果 3D 模型本身就是一堆没有语义的几何体，那后面所有维度都是空中楼阁。

另一个要提醒的收敛原则是：维度上得越早，边际成本越低。设备信息如果在设计阶段就顺手录入，到运维阶段直接就能用；如果等到竣工再回头补录，等于把设计、施工两个阶段该干的活全堆到最后，费时还容易错。所以"什么时候上维度"背后，其实是"谁该在哪个阶段把数据填进去"的责任问题。

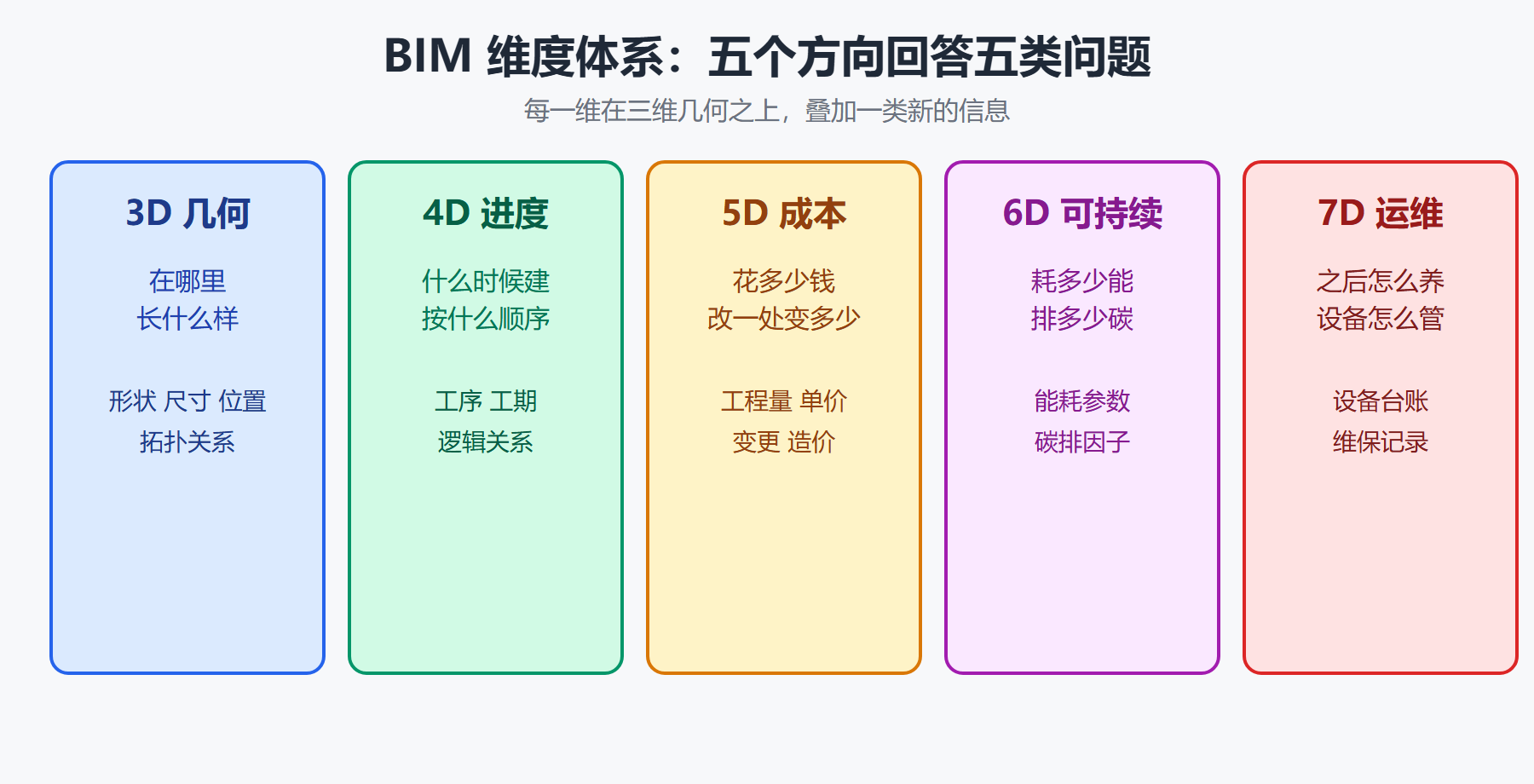

图：BIM 维度体系总览

一节小结

• 维度是一种工作语言：用 3D 到 7D 给建筑信息分类，让抽象的信息变得可拆解、可讨论。
• 3D 是基础，不是全部：只停在 3D 几何，就退回了"三维 CAD"。
• 每一维对应一个具体问题：3D 在哪里、4D 什么时候建、5D 花多少钱、6D 耗多少能、7D 之后怎么养。
• 五个维度是不同的人在用：设计看 3D，施工看 4D 和 5D，业主盯 6D 和 7D，所以协同才有难度。
• 维度之间靠"同一份数据"联动：数据只存一份，改一处处处更新，而不是各维各存一份再对齐。
• 维度不是勋章：没有真实数据支撑的 6D、7D 是空壳，别为了好看硬凑。
• 上维度跟着钱和阶段走：先把 3D 做干净，再做实 4D、5D，最后按需补 6D、7D。

维度讲完了，剩下的问题是那个最实在的：这一整套东西，到底能不能把投进去的钱赚回来？下一节我们拆开 BIM 的价值主张，看协同、减少返工、全生命周期这三笔账分别怎么算。
