2.2 数据标准与互操作性

2.2 数据标准与互操作性

本节摘要：互操作性不是"软件 A 能打开软件 B 的文件"，而是"两边的意思能被对方正确理解"。实现它靠的是一套数据标准：IFC 负责让不同软件说同一种"通用语"，ISO 19650 负责约定谁在什么阶段交付什么、如何验证，分类编码则给每个构件发一张稳定可推理的"身份证"。这三样东西，把 BIM 从一堆会说话的孤岛，变成一张能真正协同的网。读完本节，你能分清语法、语义、语用三个层次的互操作，也能讲明白为什么 IFC 是"通用语"而非"完美格式"。

核心问题

阅读完本节，你应当能够：

1. 区分语法互操作、语义互操作、语用互操作，并各举一个例子。
2. 说清 IFC 的设计思路：为什么不直接定义所有构件，而是提供一套"元建模框架"。
3. 用 ISO 19650 的信息需求倒推交付内容，理解 EIR、MIDP、IMM 各管什么。
4. 解释分类编码为什么是"语义锚点"，以及 Uniclass 与 OmniClass 的思路差异。
5. 判断一个数据交换场景里，最可能卡在技术、组织、认知哪一重边界。

一、先问一个反直觉的问题：文件能打开，就算互操作了吗

工程上有个特别容易自欺的瞬间：甲方要求"模型互通"，于是设计院把 Revit 模型导出成 IFC，施工方在另一个软件里把它打开了，几何看着对，大家宣布"通了"。这算互操作吗？多半不算。

它顶多算"语法通了"——文件结构被解析了，对象树加载出来了。可互操作有三个层次，语法只是最浅的一层。

第一层，语法互操作，说的是"数据结构能读"。IFC 文件里的墙实体有明确的属性字段和关系指针，解析器能无歧义地把它读进来。这是及格线。

第二层，语义互操作，说的是"含义被正确理解"。你在 A 软件里标这面墙是"承重墙、耐火两小时"，B 软件读进来之后，不能只看到"墙"，还得知道"承重"意味着它参与结构受力、"耐火两小时"意味着它触发防火分区逻辑。语义才是最难的部分——语法错误一眼能看出，语义丢失往往是静默的：墙还在，承重这个属性悄悄丢了。

第三层，语用互操作，说的是"数据能驱动行动"。设计方标注"消防泵房预留三百毫米检修通道"，施工方不仅读到这句注释，还能自动映射到碰撞检测规则里，在管线综合时硬性避让；运维方接过来，还能据此生成巡检路径。数据不是躺在那里等查询，而是推动下一个动作。这才是互操作的终点。

举个翻译的例子。英文里的 fire 和中文里的"火"都能翻译，但如果对方软件把"防火等级"当成普通文本存下来，而不是结构化的属性，那后面所有靠防火等级做的自动校验——疏散宽度、分区面积、材料选型——全部失效。这就像把一句"消防验收必须通过"翻译成了对方语言里一句没人会执行的客套话。语法还在，语义和语用全丢了。

三层互操作，摆在一起看更清楚：

💡 关键直觉：把互操作想成"两个人对话"。语法互操作是"双方都发出了声音"，语义互操作是"双方说的是同一种语言、同一个词指同一个东西"，语用互操作是"听完之后，对方真的按你说的去做了"。

二、IFC：一门给所有软件准备的"翻译官语言"

既然要互操作，就需要一门大家都能说、又足够精确的通用语。IFC（Industry Foundation Classes，行业基础类）就是这门语言。但很多人对它有误解，以为 IFC 是一张"所有构件的清单"。它不是。

IFC 的聪明之处，在于它不试图穷举"砖墙、混凝土墙、幕墙单元"这些具体分类，而是提供一套"元建模框架"——就像它不给你一本写满句子的书，而是给你一套语法和词汇，让你能自己造句子。它用 EXPRESS 语言精确刻画实体、属性、关系、约束，让"墙"和"墙的构造层"之间的逻辑能被严格表达。

举个例子。IFC 定义墙的时候，不是说"墙就是砖墙或者混凝土墙"，而是给墙一个类型枚举，值域可以扩展，每个值又能挂到外部分类体系上。这种"结构留白、语义锚定"的设计，让 IFC 既有稳定的核心，又能在新业务出现时不断长出新分支。这正是它能活二十多年、从早期版本一路走到 IFC 4.3 再到 IFC 5 预研的原因。

但 IFC 也有现实的代价。它保真，代价是文件庞大、解析复杂、没法流式读取；于是又衍生出 IFC JSON、IFC XML 这些"轻量变体"，分别服务 Web 交互、政务对接这些不同场景。它们共享同一个语义内核，属于"一源多态"，不是谁替代谁。

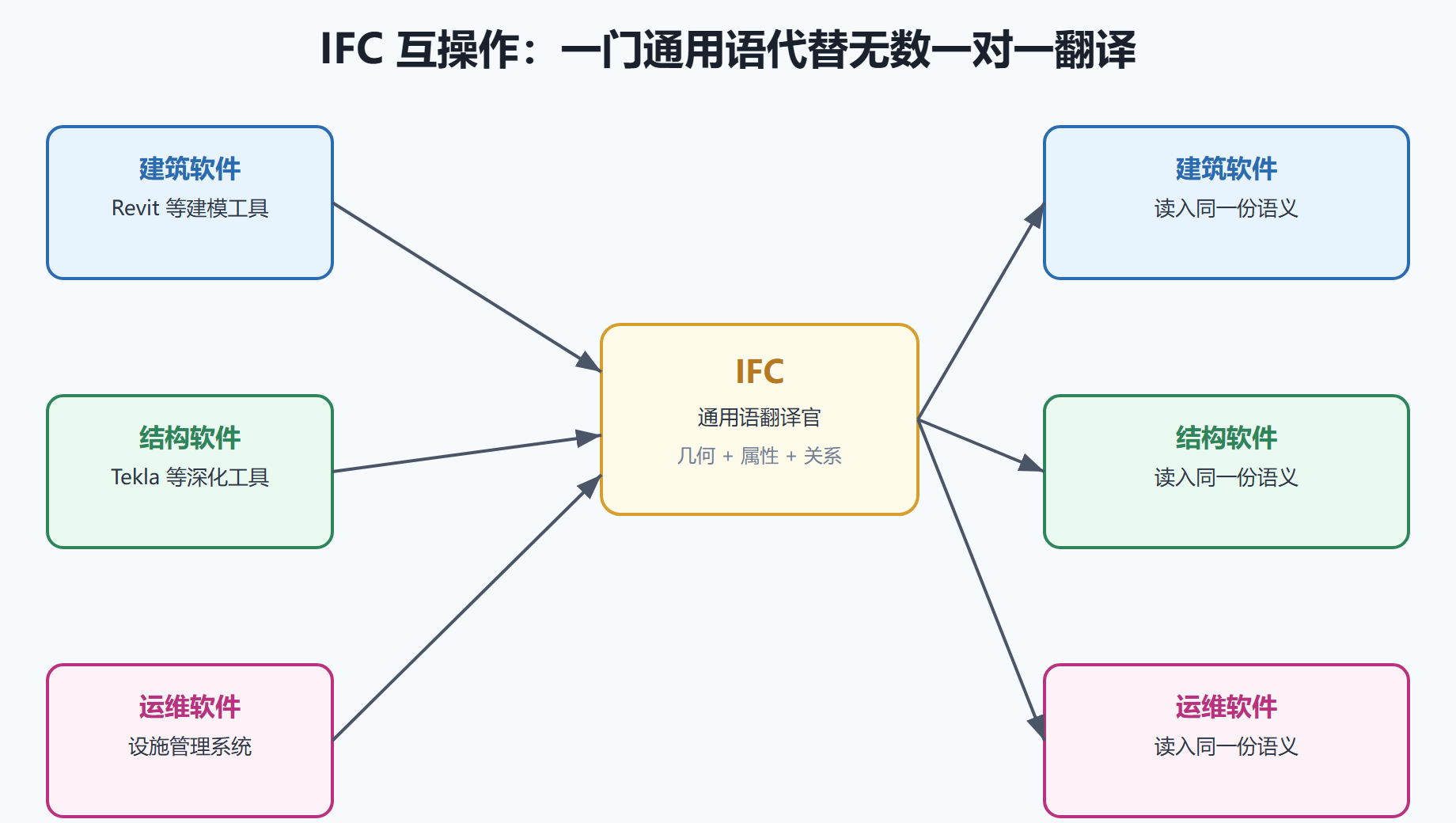

下面这张图，画的就是不同软件如何通过 IFC 这门"通用语"交换数据，而不是两两之间各做一套一对一翻译。

IFC 互操作示意

左右两排软件本不相通，但只要各自把数据转成 IFC，就能互相读懂。这张图的关键在于"中间只有一个翻译官"，而不是每对软件之间各配一个翻译。

三、ISO 19650：从"交个模型"到"交一份契约"

IFC 解决"用什么语言说"，但没解决"该说什么、谁来说、说到什么程度"。这件事交给信息交付标准，代表是 ISO 19650。

ISO 19650 有个反常识的起点：它不先问"模型要建多细"，而是先问"这个信息是给谁用的、用来干什么"。这个思路叫"信息需求驱动"。业主先写一份"雇主信息要求"（EIR），说清楚"竣工模型要能支撑未来十年的能耗模拟"；各参与方据此承诺交付里程碑、格式、精度等级和审核流程，形成"信息模型交付计划"（MIDP）；再用"信息管理手册"（IMM）定下命名规则、版本控制、权限这些治理机制。

EIR 定目标，MIDP 定路径，IMM 定规矩。三者串起来，BIM 就不再是"画个三维图交差"，而是一份可验收的信息契约。

把这个链条放到一个机电设备上就很好懂。EIR 说"所有设备要能支撑运维排程"，MIDP 就承诺"设计阶段交几何与型号，施工阶段补安装位置与调试记录"，IMM 则规定"设备编号统一用哪套编码、变更走什么审批流"。于是设计方放一台风机，不是只画个箱子，而是同时填上型号、功率、维护周期，并挂到分类编码上。运维方十年后查这台风机，能一路追溯到它当初的设计参数。

⚠️ 常见坑：把 ISO 19650 当成"格式标准"。它根本不管你的文件是 RVT 还是 IFC，它管的是"信息怎么组织、责任怎么切分、交付怎么验证"。用错了定位，就会一边背标准条文，一边继续交付一堆没语义的几何。

四、分类编码：给每个构件发一张"身份证"

互操作还缺一块拼图：怎么保证大家说的是"同一个东西"？一座医院里有上万构件，怎么保证"手术室净化空调机组"不会被误标成"普通病房风机盘管"？靠几何看不出来，靠的是分类编码。

全球有两大主流体系。英国 Uniclass 走"矩阵式"，把建筑信息拆成十五张表，一个构件可以同时挂多张表，形成多维坐标——同一台 MRI 设备，在"元素"表里是一个代码，在"产品"表里是另一个，在"活动"表里还有第三个。美国 OmniClass 走"层级树状"，五十一张表，自顶向下层层细分，逻辑清晰、好培训，但跨领域复用时要频繁切表。

两条路线殊途同归：它们要给每个构件一个稳定、可推理的"语义锚点"。一旦 IFC 里的构件挂上了分类代码，这个代码就变成了连接设计意图、产品选型、造价数据库、运维手册的枢纽。

分类编码要真正有用，还得和属性集绑在一起。标准属性集里每个属性都预设了推荐的分类代码字段，这样编码才不会沦为孤立标签，而能成为触发自动规则的开关——某构件分类一旦匹配到"医疗成像设备"，系统自动检查它是否填了磁场强度、是否挂了安全标准。编码由此从索引升级成智能开关。这也是为什么做标准的人常说：没有属性集的编码是半张身份证，只有编码配上属性，才能真的认出"这是谁"。

分类编码是语义锚点，它让同一个构件在造价、采购、运维、合规四条线上指向同一个东西。

五、互操作真正的难点，往往不在技术

讲了这么多标准，最后要说一句得罪人的话：互操作翻车，多数时候不是技术问题。

技术边界可以用 IFC、IDS 这类机器可读规范去跨——把 EIR 变成可编程的校验规则，工具自动跑合规报告，这已经相对成熟了。组织边界要难一点：ISO 19650 要求设一个"信息管理专员"，职责不是管模型，而是管信息流，让设计方的几何、造价方的清单、运维方的台账在同一个语义框架里生成。这考验的是制度和角色。

最难的是认知边界。结构工程师习惯用弯矩图思考，BIM 协调员盯着碰撞点坐标，造价师关心工程量口径，三个人对"什么是重要信息"的理解天差地别。分类编码和信息交付标准在这里的作用，不是消除分歧，而是给三方一本共同的词典——当大家都在同一个代码、同一套属性上对话，讨论自然从"你说的和我说的不是一回事"收敛到"这个属性的值到底对不对"。

换句话说，互操作项目里最值钱的往往不是更聪明的软件，而是一份大家都愿意照着填、照着查的共同约定。技术搭台，共识唱戏。

💡 关键直觉：互操作的终极目标，不是让所有软件说同一种话，而是让所有参与者确信——自己输进去的信息会被正确理解，别人给出来的结果能被可靠复用。它不消灭多样性，而是给多样性上秩序。

本章回顾

• 互操作分三层：语法（能读）、语义（能懂）、语用（能驱动行动），多数项目卡在语义层。
• IFC 是元建模框架：它给语法和关系，不穷举构件，靠"结构留白、语义锚定"活到今天。
• IFC 不是完美格式：保真的代价是笨重，于是衍生 JSON、XML 等轻量变体，一源多态。
• ISO 19650 是信息契约：EIR 定目标、MIDP 定路径、IMM 定规矩，不管文件格式。
• 分类编码是语义锚点：Uniclass 走矩阵、OmniClass 走树状，殊途同归。
• 互操作难点常在组织与认知：技术边界最易跨，认知边界最难弥合。

下一节，我们回到模型本身——既然标准让模型之间能对话了，那模型内部又是靠什么做到"改一个参数、全楼跟着动"的？这是 2.3 参数化建模原理要回答的问题。
