本节摘要：参数化建模不是"把尺寸换成变量"那么简单，它是把建筑构件从一具静态的几何快照，变成一组可计算的逻辑实体。一个构件的完整定义，等于"几何 + 参数 + 约束"三样东西的叠加：几何是它的形，参数是它的可调旋钮，约束是它不可违背的关系。正是这套机制，让"改一个参数、全楼跟着动"成为可能，也让"族—类型—实例"这套面向对象的复用逻辑落地。读完本节，你能拆解一个族背后的参数与约束，也能避开过约束和参数失控这两个最常见的坑。

本节地图

阅读完本节，你应当能够：

1. 说出参数化建模与传统 CAD 建模的本质区别，而不是停在"更智能"这类空话上。
2. 把任意一个构件拆成"几何、参数、约束"三部分来描述。
3. 解释"族—类型—实例"三层结构，并说明它如何兼顾标准化与定制化。
4. 区分几何约束与参数驱动，理解"牵一发动全身"背后的依赖关系。
5. 识别过约束与参数失控两种典型问题，并给出应对思路。

一、先看一个最朴素的痛点：改一个尺寸，要重画多少

传统 CAD 的痛，几乎每个画过图的人都体会过。你画了一根幕墙立柱，起终点坐标、截面轮廓都定死了。客户说"层高从三米改成三米二"，你怎么办？手动拖端点，或者重新输一遍 Z 值；要是所有立柱间距要一起变，就一根一根改，改完还得担心有没有漏改、有没有互相打架。

这里的问题不是"麻烦"，而是"逻辑没被记下来"。传统模型里，一根立柱就是一组孤立的坐标数字，它不知道自己"垂直于楼面""间距是定值""截面由类型决定"。这些本该存在的逻辑，全在画图人的脑子里，没进到模型里。

参数化建模要解决的，就是把这套逻辑搬进模型。它不再记录"立柱在这根线、那个点"，而是记录"立柱的生成规则"：基准面在哪、定位线在哪、哪些是类型参数、哪些是实例参数、它必须满足哪些约束。改层高，就是改一个源头参数，其余由规则自动推出来。

💡 关键直觉：传统建模记录的是"结果"，参数化建模记录的是"生成结果的方法"。结果改一次就废，方法可以反复套用。

二、一个构件，其实是三样东西的叠加

把任意一个 BIM 构件拆开，会发现它由三样东西构成：几何、参数、约束。

几何是它的形。一根柱子是长方体，一段风管是带转弯的管段，这些由拉伸、旋转、放样这些基础操作生成。

参数是它的可调旋钮。参数分两类：类型参数管"这一类构件的共性"，比如"双玻幕墙立柱的标准厚度"；实例参数管"具体这一个的个性"，比如"这根立柱在五楼的偏移量"。同一个族里，类型参数大家共享，实例参数各管各的。

约束是它不可违背的关系。"垂直于基准面""中点落在定位线上""间距相等"——这些不是辅助线，而是存在条件。改了参数，求解器会重新平衡这些约束，让模型始终满足关系。

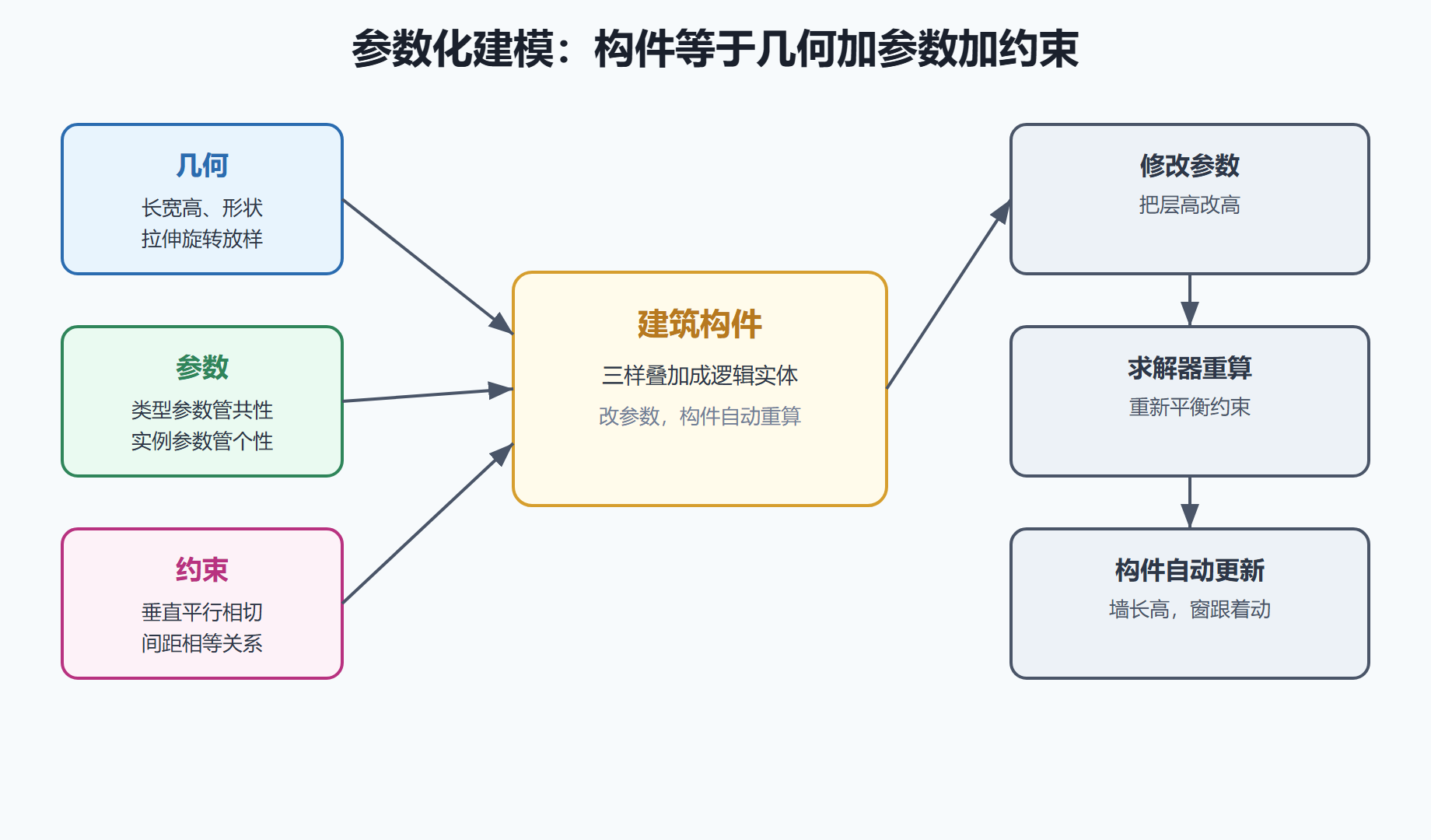

下面这张图画的就是这个"构件等于几何加参数加约束、改参数自动更新"的闭环。

参数化建模原理示意

左边是构件的三个组成部分，中间是它们拼成的构件，右边是"改参数—重算—更新"的闭环。

再看一个具体例子。一面墙，几何是"长、高、厚"；参数里，类型参数是"结构材质、防火等级、面层做法"，实例参数是"起点、终点、底部标高"；约束是"垂直于楼层平面""底部贴楼板、顶部贴梁底"。你把底部标高从三点零改到三点三，墙自己长高，面层、材质、防火属性不动——因为它们挂在类型参数上，跟实例标高无关。这就是参数化的精妙：变化有方向、有边界，不会乱。

还要注意参数之间的方向。类型参数在族这一层定，实例参数在放进模型那一刻定，约束则规定了谁跟着谁变。一旦方向搞反，就会出现"改了实例标高、全族跟着乱"的怪事。所以建模时先把约束的上下游理清楚，比急着画形体更重要——形体错了是一处，逻辑错了是一片。

三、族、类型、实例：一套像乐高一样的复用逻辑

BIM 里实现参数化的核心机制叫"族"。很多人把族理解成"可复用的图块"，这是低估了它。图块只是一份复制粘贴的几何，族是一个带逻辑的模板。

族、类型、实例，是一套三层结构，跟面向对象编程里的"类—配置—对象"几乎一一对应。

族是"类定义"。一个"窗"族，封装了窗的几何生成逻辑、参数注册表和约束拓扑。它声明"窗宽""窗高""开启扇数量""防火等级"这些参数，以及"窗框厚度决定玻璃嵌入深度"这类依赖关系。

类型是"类的一次具体配置"。同一个窗族下面，可以有"类型 A：一米五宽、单开、普通玻璃"，也有"类型 B：两米四宽、双开、低辐射玻璃"。类型不是一个新实体，而是族参数空间里的一个坐标点——你新建类型 B，系统不是复制一份几何，而是把这个坐标点代入族的生成函数，实时算出形态。

实例是"实际放在模型里的那一个"。它继承类型的全部参数，又叠加自己的实例参数——比如"这一扇窗装在三层南立面，向左偏了五十毫米"。

为什么这套结构重要？因为它同时解决了建筑实践里最难调和的一对矛盾：标准化和定制化。开发商要求整栋楼的窗符合统一性能标准，这由"族"来兜底；每栋楼因朝向、风压不同需要差异化配置，这由"类型"来表达；施工时现场误差要微调某一扇，这由"实例参数"来承载。三层各管一层，互不打架。

四、约束与驱动：为什么会"牵一发动全身"

理解了"是什么"，再看"怎么变"。参数化建模里，变化不是随机的，而是沿着一条有方向的依赖链传播。

驱动分两类。一类是几何约束，作用在草图或三维空间里，建立元素间的拓扑关系——重合、平行、垂直、相切、等长、等角。它们构成一个方程组，求解器实时求解；你拖一个控制点，它重新平衡整个网络。

另一类是参数驱动，更高阶，跨越几何、连接信息。公式驱动让"窗台高 = 地面标高 + 九百 + 楼板厚"；条件驱动让"窗宽大于两米四就配三扇开启扇，否则两扇"；关系驱动让幕墙立柱高度自动匹配所在楼层的净高。

这些驱动共同构成一张"有向依赖图"。源头参数一变，变化沿箭头往下传播，自动触发下游重算。这也是为什么 BIM 里"改标高"能联动"改墙高、改窗位、改幕墙网格"——不是软件在变魔术，是依赖图在按规则传导。

几何约束解决"形体怎么保持关系"，参数驱动解决"信息怎么跟着算"。两者常一起用：幕墙网格既要"贴在曲面上"这个几何约束，又要"间距不超过模数允许偏差"这个参数规则。前者交给求解器，后者交给公式或条件。理解了这个分工，你调试一个不听话的模型时，就知道该去查约束网络，还是去查参数公式。

参数依赖图里，源头参数（楼层标高）一变，变化沿箭头自动向下游传导，确保全模型逻辑自洽。

五、参数化的边界：过约束和参数失控

参数化不是万能的，它自带两个坑。

第一个是过约束。约束是"存在条件"，但约束加太多，方程组就无解，模型报"约束冲突"。这其实是参数化的一个隐藏价值：它逼你显式想清楚构件之间的物理关系。一个报错的幕墙族，暴露的往往是真实建造里根本不存在的几何矛盾。所以报错别急着删约束，先想想是不是设计本身就不成立。

第二个是参数失控。参数化让"改起来快"，也让"改坏了也快"。一个源头参数被错误修改，可能顺着依赖链影响几百个构件，而且往往过一阵子才发现。应对办法是给参数分层、命名规范、做版本管理，关键参数改动要留痕、要做影响范围评估。

还有个容易忽视的点：参数化的收益与项目的可重复度成正比。一个只建一次的小项目，把每个尺寸都做成参数，投入产出比很低；一个要出几百种户型、又要适配不同地块的住宅产品线，参数化就是印钞机。所以先问"这套逻辑会不会被反复用"，再决定投入多少参数化的功夫。

⚠️ 常见坑：为了"灵活"把什么都做成参数。每个参数都是维护成本，参数越多，依赖图越复杂，越容易失控。该固化的固化，该暴露的才暴露——好的参数化，是"恰到好处的灵活"，不是"无所不能的灵活"。

💡 关键直觉：参数化的价值不在"改得快"，而在"改得对"。它把散落在人脑里的设计逻辑，变成了模型里可检查、可传导、可追溯的显式规则。

要点串联

• 参数化记录"方法"而非"结果"：改参数靠规则自动重算，不是手动重画。
• 构件等于几何加参数加约束：几何是形，参数是旋钮，约束是不可违背的关系。
• 参数分类型与实例：类型管共性，实例管个性，变化有边界。
• 族是带逻辑的模板：族、类型、实例三层结构，映射"类—配置—对象"。
• 依赖图决定传播方向：变化沿有向依赖图传导，这是"牵一发动全身"的根因。
• 过约束是隐藏价值：报错往往暴露设计本身的几何矛盾。
• 参数要恰到好处：参数越多越难维护，该固化的要固化。
• 参数化是杠杆：收益与可重复度成正比，先问逻辑会不会被反复用。

到这里，第二章的三根支柱已经立起来了：软件负责"造"，标准负责"通"，参数化负责"变"。下一章，我们把目光投向这些能力真正落地的地方——从规划、施工到运维的全生命周期应用。
