本节摘要：UEFI 存储层立在三份契约之上——ESP 用 FAT32 承载可验证的启动代码容器，GPT 分区表给出可校验的盘面布局，NVRAM 变量服务提供跨重启的策略仓库。本节讲清 ESP 被强制为 FAT32 的工程账、路径即策略的目录约定、NVRAM 的 GUID 隔离与原子写入，以及两者在 Secure Boot 里的双螺旋配合。

本节导读

读完后你应当能：解释 ESP 为何应被当作协议接口而非"启动分区"；列举 FAT32 中选的三条技术理由；描述 NVRAM 变量的四层语义（GUID、属性、认证、原子性）；白板画出一次 Secure Boot 中 ESP 与 NVRAM 的协作时序。

一、ESP：名叫分区，实为协议接口

UEFI 规范在定义 EFI 系统分区时刻意绕开了"启动分区"这个含混叫法。它不是给内核用的临时跳板，而是固件与软件之间一套基于文件语义的双向通信协议的物理载体。它一出现，就等于固件层正式承认了"文件"这个概念——BIOS 时代想都不敢想：BIOS 眼里只有扇区号；UEFI 却能顺着 EFI 目录树解析完整路径，还明白这个文件作为启动管理器的语义角色。

这份技术契约立在三个支点上。

支点一：格式强制——FAT32 的无状态共识。 规范把 ESP 钉在 FAT 家族上，实践里只有 FAT32 同时满足容量与兼容。这不是历史惰性。FAT32 是无元数据依赖、无日志、无权限模型的"裸文件系统"：目录项以定义清晰的 32 字节字段直映扇区偏移，驱动不必加载复杂的索引树，也不必回放日志。固件自带的 FAT 驱动按规范读字段就能走完路径遍历与文件读取。低语义开销换来的是毫秒级窗口内的关键文件定位——反过来设想，若固件得原生啃 NTFS 的 MFT 元数据或 ext4 的区段映射，启动延迟会按数量级膨胀，固件体积与验证复杂度双双失控。

更进一层的道理是：FAT32 的无状态本身就是安全基线。它不记访问时间戳、不存扩展属性、没有 ACL——ESP 内容一旦被动，必然表现为文件内容或大小的显式变化，而不会是隐式的元数据漂移。这给签名验证递上了干净的输入面：验证器只盯引导文件的二进制哈希，不必担心元数据变动搅局。

支点二：命名空间约定——路径即策略。 ESP 的目录不是随意堆放，而是背着严格的语义分层：根下 EFI 文件夹里必须是厂商子目录，各子目录遵守约定的默认加载路径，引导文件名还按架构区分（x64 与 32 位各有标准名）。这层约定同时完成三件事：厂商隔离——各家系统的加载器各守各的命名空间互不打架，固件不替用户"选系统"，只提供"按标准路径装载"的能力，选择权留给用户与启动顺序变量；架构感知——同一 ESP 能并排放下多架构引导程序，为跨平台调试与混合部署打底；可发现——UEFI Shell 枚举厂商目录即可动态生成启动菜单源，现代启动管理器的图形菜单正发源于此。这套命名空间本质上是个轻量服务发现协议：不靠任何目录服务，把"注册服务"简化成"在约定路径放一个可执行文件"。

支点三：持久性边界——双态分离。 固件自己对 ESP 的写入必须压到最少且可审计，典型场景只两种：固件更新程序往更新目录写新镜像；密钥管理工具更换证书文件。其余写入（系统写日志、缓存）都属应用层行为，不在固件信任域内。由此 ESP 呈现双态：启动态，固件以只读方式扫描、加载、验证，ESP 是静态可信源；运行态，系统以读写方式挂载它做更新或诊断，ESP 是受控可变区，改动须经系统层签名二次确认。状态分离把"启动完整性"与"运行可维护性"解了耦：既免去 BIOS 时代刷固件要专用烧录器的笨重，也堵死了任意进程覆写启动代码的黑洞。

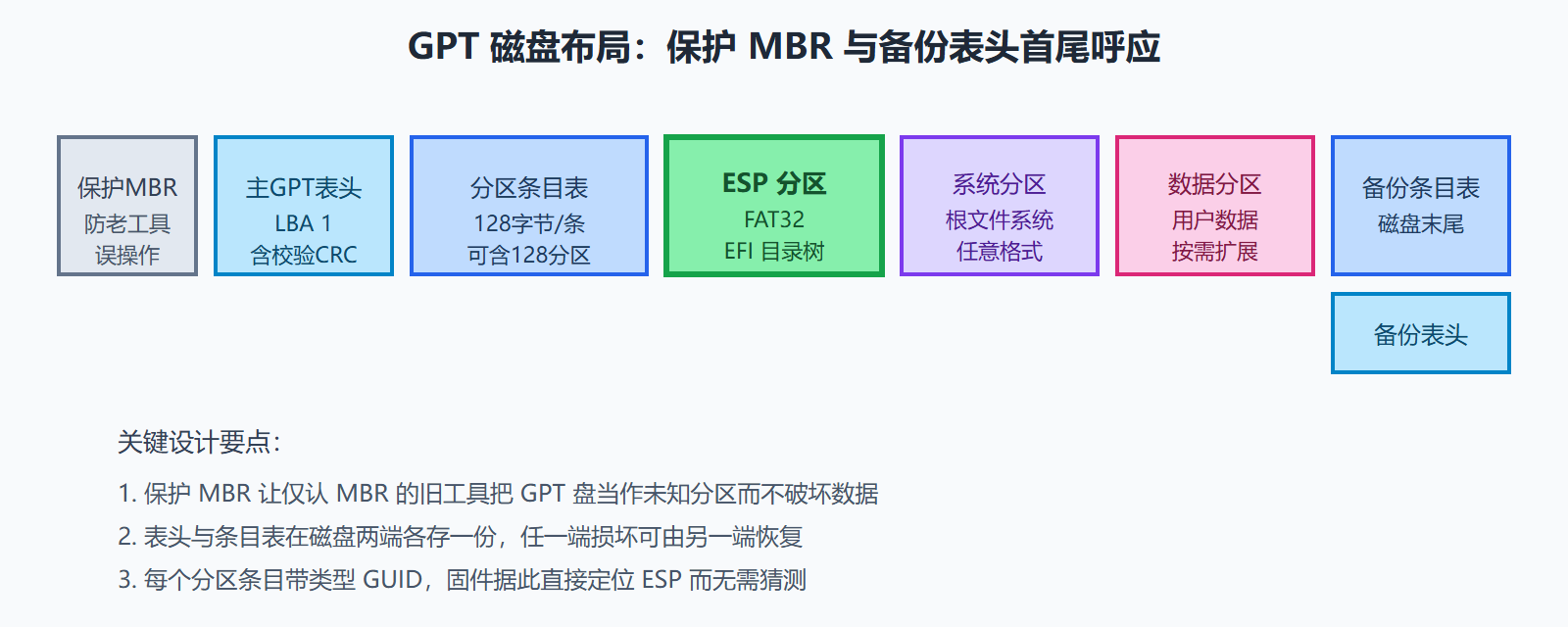

图：GPT 磁盘布局与 ESP 定位

二、NVRAM：固件的持久化突触

如果说 ESP 是固件与外界交换启动程序的信使，NVRAM（非易失内存）就是固件自己的记忆皮层——存放那些必须熬过断电、重置甚至固件升级依然有效的决策痕迹。NVRAM 不是某块物理芯片的名字，而是一套带类型语义的抽象键值存储服务，后端可以是 SPI Flash、eMMC 的重放保护分区，甚至 TPM 的非易失索引。

BIOS 年代，CMOS RAM 只装得下几十字节的日期时间与硬盘参数，没有校验、没有权限、没有版本管理。UEFI NVRAM 则搭起四层语义结构。

第一层：GUID 命名空间隔离。 每个变量不只挂一个字符串名，还绑一枚 128 位全局唯一标识：启动相关变量（启动顺序、启动项）、OEM 自定义变量、Secure Boot 密钥库各持专属 GUID。GUID 一次性解决了 CMOS 命名撞车的老毛病——不同厂商、不同固件模块随意建变量，只要 GUID 各自为政就互不覆盖。相当于给每个软件模块分了独立记忆隔间，是大规模固件生态协同的前提。

第二层：属性标记的权限契约。 属性字段写明生命周期与权限：非易失位要求持久保存；启动服务访问位允许启动期读写；运行时访问位允许系统运行期读写；基于时间的认证写入位开启时间戳加签名的防重放写保护；追加写位支持日志类变量链式续写。最有嚼头的是属性组合策略：启动顺序变量必须同时打开启动与运行时两个访问位——固件启动时可依用户按键改它，系统运行时也能经标准接口调整（操作系统管理启动项的命令正基于此）；而 SecureBoot 布尔变量通常只开启动服务访问、禁止运行时改写——这道闸把安全策略的最终解释权死死攥在固件手里。

第三层：认证变量与 TPM 协同。 规范设计了认证变量：数据字段尾部附上标准时间戳格式的时间与数字签名，固件写入前先验签，保证变量值出自可信主体。再往前一步，平台集成 TPM 2.0 时，NVRAM 变量可与 TPM 非易失索引绑定：平台密钥既存在 NVRAM，其哈希也写进 TPM 专用索引，读取时固件可要求 TPM 代读并比对哈希，拿到硬件背书的双重核验。NVRAM 由此从"可擦写的 Flash"升格为"TPM 担保的可信寄存器"。

第四层：版本化与原子性。 追加写属性让多次写入串成链式日志（固件更新日志即是）。更要紧的是写入原子性：要么整份新值落盘，要么维持旧值，中间态绝不出现。底层做法是——SPI Flash 采用区块擦除加页编程模型，驱动把变量放进专用小扇区，更新时先写新副本、再原子切换指针、最后擦旧副本，全程对上层透明。

NVRAM 的终极意义是让固件获得"记住过去、左右未来"的手腕：下次启动变量指定一次性启动选项；控制台变量记下上次用的设备；系统指示变量告知固件 OS 想执行的平台级动作（固件更新、内存清零）。没有它，UEFI 只是个功能更多的 BIOS；有了它，UEFI 才算一台有连续记忆的启动引擎。

⚠️ 常见坑：ESP 里的文件和 NVRAM 里的启动项是两码事。重装系统后启动项还指着旧内核路径，或 ESP 一格式化导致 NVRAM 启动项全体悬空，是双系统用户最常踩的雷。正确修法是重建启动项变量，而不是反复往 ESP 里塞文件。

三、双螺旋：ESP 与 NVRAM 的共生

两者从不孤立，在启动流程里拧成双螺旋——一个提供可验证的代码载体，一个提供可信赖的策略上下文。以 Secure Boot 为例，验证链把配合演得明明白白：

固件初始化时先读 NVRAM 里的安全启动开关与设置模式，确认状态；再从 PK、KEK、db、dbx 变量里取出公钥与黑白名单；顺着启动顺序变量找到启动项，到 ESP 对应厂商目录下定位加载器文件；调内置验证引擎，用 db 证书链核对文件签名；通过后加载器作为第二级，用同一套机制继续验内核——这一步又要从 ESP 读配置文件，而配置的生成可能受 NVRAM 系统指示标志影响。

链条里，ESP 是"被验证的客体"，NVRAM 是"验证的依据与策略"。没有 ESP，固件无从装载可信代码；没有 NVRAM，固件不知道该信谁、拒谁、度量结果记到哪。这套共生在度量启动里更醒目：固件不光验文件，还在每次装载前把哈希写进 TPM 的 PCR，并把度量事件日志追加到 NVRAM 相关变量。系统起来后可读取日志提交远程证明——此时 NVRAM 存的不只是策略，还是一条无法抵赖的启动过程证据链。

四、面向未来的存储契约：可以演进，铁律不破

今天 ESP 强制 FAT32 的设计正被新场景挤压：4GB 单文件上限装不下大型固件更新包与 AI 模型引导镜像；没有原生加密与访问控制，与零信理念相悖。业界的动向包括：规范草案提出替代 ESP 概念，允许固件声明支持 exFAT 或轻量 ext4 驱动，前提是解析性能同样确定；Linux 社区尝试把内核直接编成 PE 格式让固件原生装载，省掉中间层对多级压缩文件的依赖；机密计算推动加密 ESP——内容落盘即密文、只在安全飞地内解密执行，密钥封装进 NVRAM。

但一切演进都守同一条铁律：存储抽象必须为启动确定性服务。任何新文件系统，若做不到百毫秒量级内完成引导文件定位装载，或会引入不可预测的缓存抖动，就没资格进核心启动路径。UEFI 的存储哲学从来不靠技术炫技，而靠极致克制换取启动过程的可预测、可验证、可审计。

💡 关键直觉：给嵌入式设备挑 ESP 方案，先问"最坏情况的定位耗时"而不是"平均性能"。FAT32 三十年不倒，是因为它的最坏情况（目录遍历深度固定、无日志回放）与最好情况一样可预测——确定性比平均速度更贴启动场景的本质。

一节小结

• ESP 三支点：FAT32 无状态共识（低语义开销即安全基线）、路径即策略（轻量服务发现）、双态分离（启动只读可信、运行受控可变）。
• FAT32 的深意：没有元数据漂移，篡改必显式表现为内容变化，验证面干净。
• NVRAM 四层：GUID 隔离、属性权限、认证变量防重放、原子写保一致。
• 权限范本：启动顺序变量允许运行时改，SecureBoot 标志禁止运行时改——策略解释权锁死在固件。
• 双螺旋：ESP 供"验证什么"，NVRAM 供"凭什么验证"，度量日志让 NVRAM 兼任证据链。
• 演进铁律：新存储方案先证明启动确定性，再谈进核心启动路径。

下一节从存储转向运行时：协议与驱动模型如何让固件的能力可被发现、可组合、可治理。

四、手工搭一个 ESP 并看着它被固件认领

ESP 的特殊性可以亲手复现：它是普通 FAT32，但分区类型 GUID 固定为 C12A7328-F81F-11D2-BA4B-00A0C93EC93B。在空白盘上走一遍：

$ sudo sgdisk -n 1:0:+512M -t 1:C12A7328-F81F-11D2-BA4B-00A0C93EC93B /dev/sdb
The operation has completed successfully.
$ sudo mkfs.fat -F32 -n ESP /dev/sdb1
mkfs.fat 4.2 (2021-01-31)
$ sudo blkid /dev/sdb1
/dev/sdb1: SEC_TYPE="msdos" LABEL="ESP" UUID="3E1A-2C4B" TYPE="vfat" \
  PARTUUID="c12a7328-f81f-11d2-ba4b-00a0c93ec93b"
$ sudo mount /dev/sdb1 /mnt && mkdir -p /mnt/EFI/BOOT
$ cp BOOTX64.EFI /mnt/EFI/BOOT/    # 这个回退路径就是 UEFI 规范的 \EFI\BOOT\BOOTX64.EFI
​

插上这块盘、清空启动项，固件仍会找到它——靠的不是启动菜单，而是类型 GUID 加回退路径这对约定。

GPT 的自保护机制同样值得一眼。规范规定 GPT 表头在磁盘头 34 扇区有一份 Protective MBR，防止老工具误认整盘未分区：

$ sudo gdisk -l /dev/sdb 2>/dev/null | head -12
GPT fdisk (gdisk) version 1.0.8
Partition table scan:
  MBR: protective
  BSD: not present
  APM: not present
  GPT: present

Found valid GPT with protective MBR; using GPT.
Disk /dev/sdb: 1953525168 sectors, 931.5 GiB
Sector size (logical/physical): 512/512 bytes
Disk identifier (GUID): 9A4C1D2E-...
Partition table holds up to 128 entries
Main partition table begins at sector 2 and ends at sector 33
​

MBR: protective 一行说明保护分区在工作：老 BIOS 工具会看到一整个 0xEE 类型的"未知分区"而放弃写盘。128 个表项、双份表头（主表在 2-33 扇区，备份在盘尾）——这些都写在 UEFI 规范第 5 章，而不是某个厂商的私约。
