5.1 开发环境与工具

5.1 开发环境与工具

本节摘要：如今的 UEFI 固件开发早已告别"烧录—观察—猜"的手工作坊，长成一套有模块化架构、标准化接口、跨平台构建与生产级调试体系的嵌入式系统工程。本节拆开开发范式跃迁的四个重构点、EDK II 的三层抽象与生态飞轮、时间/空间/权限三维调试坐标系，以及"构建即验证、调试即建模、分析即治理"三个交汇点。

核心问题

读完后你应当能：对比 2000 年代与今天固件开发闭环的差别；说清 EDK II 模块层、构建层、库层各解决什么问题；描述固件调试的三个维度（时序追踪、内存映射、环境隔离）；解释构建图谱怎么同时服务编译调度与安全推导。

一、从"烧录—观察—猜测"到"构建—调试—验证"

把时钟拨回 2000 年代初的 BIOS 开发现场：工程师拿逻辑分析仪的探针夹在南桥引脚上抓 Flash 写入波形；用调试适配器连仿真平台，在没有符号表的十六进制窗口里逐字节比对表结构；改一段自检代码，得手算校验和、重烧芯片、重启整机，再靠串口吐出的零星字符判断跳转成没成。一轮下来以小时计，排错靠经验直觉，版本协同基本失管。那时的开发环境不过是几台散落的仪器、一本纸面芯片手册、一个共享网盘。

今天再做 UEFI 固件，工程师面前是一条完整的持续集成流水线：代码一提交，多架构交叉编译自动产出规范映像；静态分析自动揪出内存分配与释放不配对的问题；虚拟平台装上固件镜像，配合远程调试会话实时翻看系统表字段；覆盖率工具追镜像装载的调用路径，找出没执行过的安全策略分支；最后签好名的固件包经企业更新通道静默推到上万台终端。

这场转变的内核不是工具堆数量，而是开发闭环的重构，落在四个端点上。输入端，"芯片数据手册文档"换成了"可执行的平台描述模型"；处理端，"手工汇编链接"换成了"声明式依赖解析的构建系统"；输出端，"裸二进制"扩成"带符号调试信息、源码映射、安全策略元数据的复合制品"；验证端，"能否点亮"升级成"是否过固件完整性基线、是否通过安全启动认证"。闭环每一步都靠一套精密耦合又分层解耦的工具链，服务固件生命周期的确定性、可观测性与可治理性。

二、EDK II：固件的元框架

把 UEFI 固件当作一座城，EDK II（可扩展固件开发套件第二代）就是它的规划委、标准局加总包方。它不是一堆工具的合集，而是一套规定固件"如何组织、如何编译、如何扩展、如何验证"的元框架。核心哲学是把固件当成可组合的软件系统，经三层抽象落地。

第一层：模块化架构。 每个功能单元（USB 主控驱动、NVMe 块设备协议、TPM 设备驱动）都封成独立模块，用接口描述文件写明源码路径、依赖库、目标架构，更要紧的是写清协议契约——对外供哪些服务接口、用别人的哪些协议、初始化次序有什么讲究。基于契约而非硬编码调用的设计，让模块可插拔、可替换、可并行开发：一家厂商专心调优 NVMe 驱动，另一家独立做热插拔管理器，只要双方守同一份模块语义规范，构建系统里就能无缝拼到一起。

第二层：平台无关构建系统。 EDK II 抛掉了传统构建脚本的脆弱性，改用 Python 驱动的中央构建引擎。平台描述文件声明整份固件镜像的构成：哪些模块参战、各模块编译参数、平台专属配置（闪存区域大小之类）、安全策略开关（要不要开安全启动）。条件编译与宏展开都支持，同一套源码能产出调试、发布、无优化三种变体，各有独立的调试符号、日志级别与内存布局策略。

第三层：运行时服务抽象。 基础库把规范里晦涩的服务调用包成面向对象风格的函数，自带内存池管理、字符串处理、事件通知等高级抽象。可重入性设计尤其要紧：库函数一律不用全局静态变量，保证在不同执行上下文里都能安全调用。开发者不必再陷在段寄存器切换、中断屏蔽这些细节里，可以专心写业务。

EDK II 真正的威力在生态飞轮：硅厂贡献芯片专属的平台包与硅片包，附送 ACPI 生成器与根复合体初始化序列；ODM/OEM 在平台包之上定制板级包，塞进品牌标识、自定义菜单、诊断工具；开源社区维护核心模块包，持续把新规范翻译成可复用模块；安全厂商把密码学库以加密包形式接入。飞轮的中轴是构建图谱——由模块依赖、协议绑定、平台配置项组成的有向无环图。它不光是编译调度的依据，还是静态分析与安全推导的数据源：某次提交改了最大变量尺寸，构建系统不但自动重编所有引用模块，还会联动安全扫描器查这项改动会不会顶爆变量区。

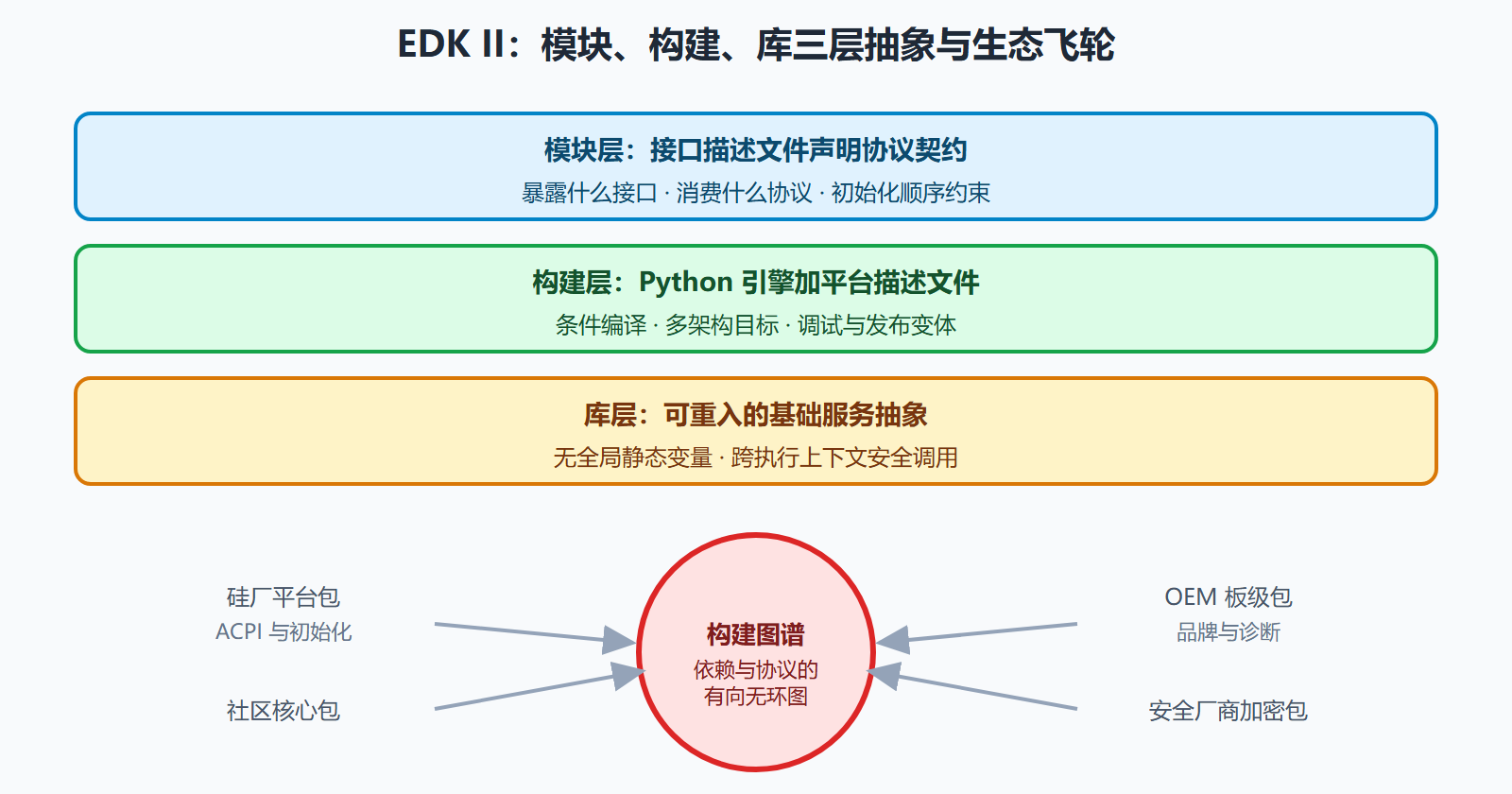

图：EDK II 三层抽象与生态飞轮

💡 关键直觉：写模块描述文件时，你实际在用一门领域特定语言刻画固件的拓扑与行为契约；构建引擎的执行，则是对这个模型做一次形式化求解。把描述文件当"配置"看是小瞧了它——它是能被静态分析、影响域评估、安全推导反复消费的模型数据。

三、调试与分析：在看不见的地方建立确定性认知

EDK II 管固件"怎么被造"，调试工具管工程师"怎么懂它"。固件跑在操作系统之前，没有页表保护、没有虚拟内存抽象、中断处理各玩各的，常规调试手段在此全数失效。真正的固件调试，是沿时间、空间、权限三根轴做的精密测绘。

时间轴：事件驱动的时序分析。 启动过程本质是一串事件级联：登记回调、激活事件、跑驱动入口、安装协议。任何一环拖延或卡住，事件就会积压乃至死锁。传统打日志的办法输出开销大、缓冲区易被覆盖，抓不住微秒级的时序偏差。现代方案转向硬件辅助：处理器追踪技术以极低开销记下每条跳转的目标地址与时间戳；性能计数器配分析工具，量化驱动初始化阶段的缓存污染；固件内置调试代理支持标准调试协议，把调试宏编成硬件追踪触发点，做到指令级断点与循环统计。

空间轴：内存拓扑的动态映射。 固件内存管理是页分配加池分配的两级抽象，但服务表自己住在运行时服务代码区，其函数指针指向的代码段可能在系统接管后被标成不可执行。调试器必须吃透这套混合内存模型：虚拟平台加远程调试，可装载带调试信息的固件核心镜像，精确翻看内存描述符数组；固件解析工具能从镜像文件里抠出配置项地址，反推变量存储区的物理位置；至于管理模式里的例程，得用特殊构建选项导出内存镜像，再结合寄存器值算出真实加载地址。

权限轴：执行环境的隔离观测。 固件里并存多个特权执行环境，各有独立堆栈、服务表与内存视图。调试必须支持环境感知切换：自动化脚本能拉起虚拟平台装载固件卷，并在指定阶段注入事件监听实现精准截断；符号项目提供预编译的服务表符号，配调试器在任意环境上下文里正确解析结构体偏移；分析 SMM 漏洞时，安全框架工具能直接读内存控制寄存器核对锁定状态并模拟攻击路径——这是纯软件调试器够不着的硬件信任边界。

三轴合拢，得到一张多维调试坐标系：横轴时间（纳秒精度）、纵轴内存地址空间（物理、虚拟、隔离区）、第三轴执行环境。工程师不再靠猜，而是把异常现象投影到坐标系上读出坐标。比如安全启动失败，排障路径不再是含糊的"查证书链"，而是逐层下钻：先在运行时环境截获密钥变量读取调用；再顺调用栈追到密码库；再切到隔离环境查命令缓冲有没有被非法 DMA 覆盖；最后落到某个配置项没开必需的位。

四、三个交汇点：工具协同成系统能力

工具链从不各自为政，它们靠隐式契约与显式接口深度咬合，协同集中体现在三个交汇点。

构建即验证。 构建引擎在产出镜像文件前自动跑格式校验，保证子系统字段正确、重定位节存在、校验和一致；同时集成静态分析，扫空指针解引用与未初始化变量。一条构建命令，实际是一次轻量级形式化验证。

调试即建模。 调试会话里打印系统表结构，输出被插件自动解析成服务表子结构树，并把函数指针是否指向合法内存高亮出来。调试器由"内存查看器"升格为"运行时模型浏览器"。

分析即治理。 固件分析工具链能把固件镜像拆包所有固件卷、抽出核心模块、反编译识别注册的处理函数、核验签名链完整性，最后产出固件物料清单报告——标出每个模块的许可证类型与已知漏洞关联，直接对接企业的资产管理与合规审计平台。

⚠️ 常见坑：新手最容易低估的是构建变体的差异。调试版带断言与日志、内存布局宽松；发布版裁日志、开优化，时序完全是另一回事。调试版修好的时序 bug 到发布版复发是家常便饭——工业实践要求关键路径在发布配置下也过一遍验证，不能只在调试版上测完就收工。

一节小结

• 闭环重构四端点：输入模型化、处理声明式、输出复合制品、验证对齐安全基线——范式跃迁的刻度尺在验证标准上。
• EDK II 三层：模块层（协议契约）、构建层（平台无关）、库层（可重入抽象），合起来是固件的元框架。
• 生态飞轮：硅厂、OEM、社区、安全厂商四方共建，构建图谱既是飞轮中轴又是安全推导的数据源。
• 三维调试坐标系：时间（硬件追踪）、空间（混合内存模型）、权限（环境感知切换）。
• 三个交汇点：构建即验证、调试即建模、分析即治理——工具协同长成系统能力。
• 变体陷阱：调试版与发布版的时序差异，要求关键路径在两种配置下都过验证。

下一节进入编码本身：驱动与应用程序在操作系统缺席的时空里如何各就各位。

四、三十分钟搭好 EDK2 + QEMU 试验台

EDK2 在 2022 年后改用 stuart 管理 Python 依赖与构建，流程比老的 edksetup.bat 清爽得多。全流程命令：

$ git clone https://github.com/tianocore/edk2.git
$ cd edk2
$ git submodule update --init                   # 拉下 CryptoTk、BaseTools 等子模块
$ pip install -r pip-requirements.txt           # edk2-pytool-library 等构建依赖
$ stuart_setup -c OvmfPkg/OvmfPkgX64.dsc -a X64 -t GCC5
$ stuart_update -c OvmfPkg/OvmfPkgX64.dsc -a X64 -t GCC5   # 下载 NASM 等二进制
$ stuart_build  -c OvmfPkg/OvmfPkgX64.dsc -a X64 -t GCC5
...
Build directory: .../edk2/Build/OvmfX64/DEBUG_GCC5
FV Path: .../OvmfFd/DEBUG_GCC5/FV/OVMF.fd      ← 固件镜像，约 4MB
​

产物 OVMF.fd 就是一个完整的 64 位 UEFI 固件。把它接到 QEMU 上，笔记本立刻变成"可乱刷的虚拟主板"：

$ mkdir -p ~/vmhd && cp OVMF.fd ~/vmhd/ && truncate -s 512M ~/vmhd/disk.img
$ qemu-system-x86_64 \
    -machine q35 -m 2048 -net none \
    -drive if=pflash,format=raw,file=~/vmhd/OVMF.fd,readonly=on \
    -drive file=~/vmhd/disk.img,format=raw \
    -serial stdio -display gtk
# 首次进入 UEFI Shell 后格式化虚拟盘并放入一个 hello.efi：
Shell> format fs0: /q
Shell> map -r
Shell> fs0:
FS0:\> hello.efi
Hello from UEFI! ConOut at 0x... gST->FirmwareVendor=L"EDK II"
​

改一行代码（比如在 hello 里调 gRT->SetVariable），重跑 stuart_build，把新 OVMF.fd 拷进 vmhd 再启 QEMU——增量编译通常不到十秒，这是 OVMF 相比真机刷写的决定性优势：试错成本为零，ResetVector 改坏了也只是关掉窗口。
