2.1 整体架构：从GMS到存储层

2.1 整体架构：从GMS到存储层

本节摘要：DataHub 的整体架构可以概括为"一个中枢、三种存储、一条事件流"：元数据服务 GMS 是唯一的主存储写入者，文档库、图库、搜索索引分别服务属性查询、关系查询与全文检索，所有变更经由消息队列广播保持最终一致。本节自顶向下拆解分层结构，解释每个设计选择背后的查询负载假设。本节承接第 1 章的选型结论，为 2.2 的组件剖析与 6.2 的扩容调优提供结构底图。

先给架构定个性

给 DataHub 的架构定性，最贴切的说法是"读写分离的元数据仓库加多视图索引"。它不像业务系统那样有复杂的事务逻辑，它面对的是三类负载特征迥异的查询：按实体找属性（这张表有哪些字段）、按关系找邻居（这张表的下游是谁）、按关键词找实体（搜"订单"相关的表）。没有任何单一存储引擎能同时把三类查询做到最优，所以 DataHub 的架构答案很干脆——用同一份逻辑数据，建三种物理视图，各答各的题。

理解了这个出发点，整个架构图就不再需要死记：凡是属性查询走文档库，凡是关系查询走图库，凡是模糊检索走搜索索引，而让三份数据保持同步的机制，就是贯穿全章的事件流。

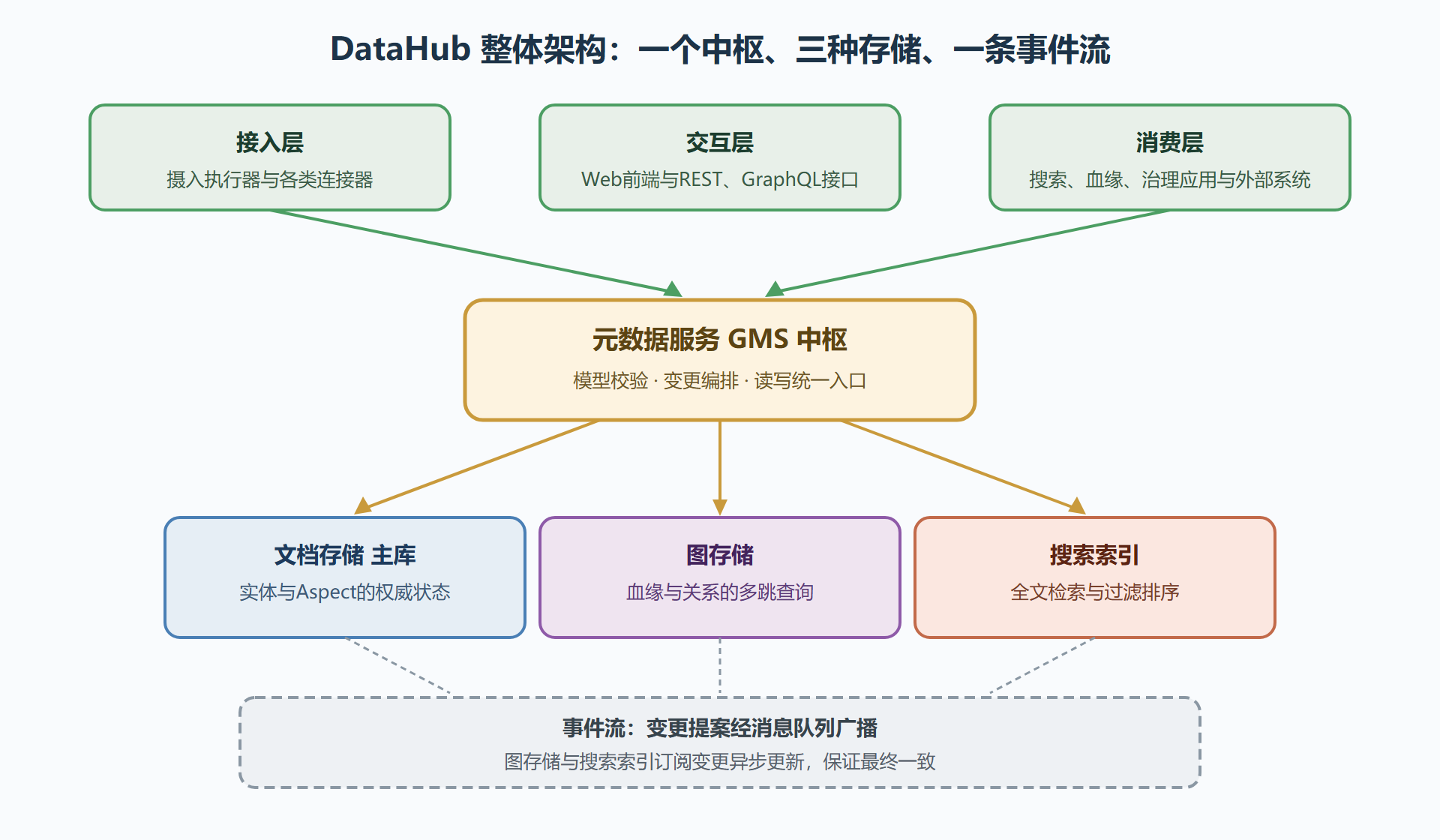

图5 DataHub整体架构分层图

GMS：唯一的写入中枢

元数据服务 GMS 是整个平台的宪法法院：任何写入——不管来自摄入执行器、界面操作还是 API 调用——都必须经过它，由它完成三件事。

校验。写入内容必须符合已注册的元数据模型。你无法往一张表实体上挂一个平台不认识的属性，这条铁律保证了平台内元数据的语法一致性，也是第 3 章 PDL 建模的意义所在：先在模型层定义"什么是合法"，GMS 才能在运行时把关。

编排。一次写入往往牵动多个下游：主存储要更新，图存储的血缘边要重建，搜索索引要刷新。GMS 不自己干完所有事，它把变更写进主存储，然后把变更事件发布到消息队列，让关心变更的组件各自消费。这个编排决定让 GMS 保持轻量，也让系统获得横向扩展的余地。

仲裁。并发写入同一实体时，GMS 按语义决定合并策略：有的 Aspect 是整体覆盖，有的支持按项合并。理解这一点对排查"为什么我的字段描述被覆盖了"这类问题至关重要——那不是 bug，是覆盖语义在起作用，正确做法是改用局部更新接口。

三种存储：各答各的题

文档库（主存储）。权威状态存放处，通常用关系型数据库承载。实体与 Aspect 以文档形式存储，按主键检索极快。所有"点开详情页看到的内容"最终都源于这里。它是唯一的事实来源，其余两种存储都是它的派生视图——这一点在灾难恢复时尤其重要：图库和索引坏了可以全量重建，主库坏了就是真丢了。

图存储。血缘与关系的多跳查询专用。搜索某个实体的二度、三度下游，用文档库要一层层递归查，图库则是原生操作。节点是实体，边是关系，边可以携带属性（比如血缘的查询来源）。图库的选型经历过演进，理解"图库是可重建的派生数据"这一点，能让运维心态放松很多——第 6 章讲扩容时会复用这个结论。

搜索索引。全文检索与过滤排序的家。前端的搜索框、按平台过滤、按热度排序，背后都是它。搜索索引的另一个隐藏职责是"列表页加速"：浏览某个域下所有数据集这类操作，实际走的是索引查询而非主库翻表。

前端与接入层的位置

前端服务是浏览器与平台之间的门面：处理会话、聚合 GMS 的多次调用、把图查询结果整形成界面需要的数据形状。它本身不存业务状态，所以前端服务的扩容是无状态的横向堆机器。

接入层在架构图里是"摄入执行器加连接器"，严格说它不是平台常驻组件，而是围绕平台的客户端程序：它可以部署在任何地方，把采集到的元数据以变更提案的形式推给平台。这个松耦合设计意味着接入层的故障不会拖垮平台本体——摄入挂了，地图只是不再更新，已入库的元数据照常可查。这也是排错时的第一个分界线：问题出在"数据没进来"还是"进来查不到"，两者走的是完全不同的排查路径（4.4 节会系统展开）。

⚠️ 新手最常见的架构误解是以为前端服务里藏着业务逻辑，于是排错时拼命查前端日志。记住分层：前端只做聚合与整形，元数据的对错一律找 GMS，查询结果的全不全找搜索与图库。

一次扩容预演：从架构图推导动作

架构图学没学会，测一测就知道：假设某天用户量翻倍、摄入源从五个涨到十五个，扩容动作按什么顺序做？带着这个问题回看分层，答案可以从结构里推出来。

前端变慢（界面点开详情卡顿）：无状态服务，直接加副本，零副作用——第一层扩容永远最便宜。摄入变慢或 GMS 写入报超时：先别加 GMS 副本，它身后的主库连接池可能已经吃紧，加副本反而加剧争抢；正确动作是给摄入限流并检查主库连接水位。搜索新数据迟到：这不是存储不够，是事件链路的消费者消化不动——扩消费者副本或提升其并行度。搜索整体变慢：才轮到搜索索引加节点。多跳血缘查询变慢：图库升配。

你会发现每个动作都能从"哪类查询走哪个存储、哪段链路是异步的"推出来。这正是本章反复强调架构认知的原因：运维动作不是背出来的，是从结构里读出来的。6.2 节会把这套推导展开成正式的决策表，此处先建立直觉。

负载的脾气：读多写少、写有尖峰

规划容量前还要知道这套系统的负载形状。它是典型的读多写少系统：查询占比常年九成以上，写入则由摄入节奏决定——十几个源在凌晨集中跑定时任务时，写入会出现尖峰；白天业务时段写入平缓，读取随用户活跃起伏。

这个形状有两个工程推论。第一，写入尖峰不需要为它常态扩容：消息队列天然是削峰的缓冲，尖峰被队列吸收后由消费者按自己的节奏消化，代价只是新元数据可见的延迟从秒级滑到分钟级——对元数据场景完全可接受。第二，读取侧的容量按白天峰值规划即可，且前端与 GMS 的无状态副本可以配合工作时段弹性伸缩，夜间缩容。第 6 章的容量规划会反复用到这两个推论。

还有一条负空间的推论：这套架构里没有为高并发写入做优化的部件，也无需为此自责。元数据的写入频率天然受限——表的创建与变更远没有订单业务那样高频。评审任何针对"写入吞吐"的深度改造方案前，先确认瓶颈真的在写入侧：多数时候，凌晨的写入尖峰只是队列积压的正常呼吸。

读完本节，不妨做个自测：合上材料画出三存储与 GMS 的关系图，并标注每类查询的走向。画不出来的部分，就是回读的地图——架构章的学习成果，从来以“能否重构”而非“能否复述”计量。

本节要点回顾

• 架构定性：三类查询负载（属性、关系、全文）决定了一份数据建三种物理视图的格局。
• GMS 三职责：校验模型合法性、编排多存储写入、仲裁并发覆盖语义，它是唯一写入中枢。
• 主库地位：文档库是唯一事实来源，图库与索引是可重建的派生视图，备份策略据此分级。
• 前端无状态：只做聚合与整形，扩容即堆机器；元数据对错找 GMS，查询结果找索引。
• 接入松耦合：摄入执行器是平台外客户端，摄入故障只影响更新不影响查询。

架构有了骨架，下一节把关键组件逐个拆开——它们各自的接口契约与协作方式，是后续所有排错动作的部件手册。
