5.2 调试层与图形诊断工具

5.2 调试层与图形诊断工具

本节摘要：DirectX 的排错双器：调试层在运行时把违规调用实时点名，PIX 把一帧的执行录成可回放的录像带逐层解剖。本节讲清两者的分工、读报错的方法与标准工作流，让你面对黑箱时手上有仪表。

两件工具的分工

先把分工说透。调试层（Debug Layer）是"交通执法"：你的每一次 API 调用它都过目，参数非法、状态矛盾、资源未绑定，当场在调试输出里点名，附带违规条目与修正提示。它不抓性能问题，只抓正确性。PIX 是"行车记录仪 + 事故还原室"：把一帧（或连续几帧）的 GPU 执行完整录制，之后可以逐个绘制调用回放，查看每一刻的管线状态、资源内容、耗时归属。前者解决"哪一行违规"，后者解决"画面为什么长这样"。正确性问题先用调试层，视觉异常再开 PIX——顺序反了，效率天差地别。

调试层：学会读它的语言

调试层的输出有固定句式，学会读它，报错从噪音变成路标。典型输出长这样：

D3D12 ERROR: ID3D12GraphicsCommandList::DrawInstanced:
  Root Signature is missing a descriptor table bound to slot 1...
  [ EXECUTION ERROR #...: ROOT_SIGNATURE_UNEXPECTED_DESCRIPTOR_TABLE_MISALIGNMENT ]
D3D12 WARNING: ID3D12Resource: A resource transitions from STATE_RENDER_TARGET
  to STATE_PRESENT twice without an intervening transition. [ STATE_CREATION WARNING ]
​

读法有三条要领。看类别：ERROR 是必须修的违规，WARNING 是隐患预告（状态来回转换重复、泄漏迹象），INFO 是提示。看对象与方法：报错点名了接口与方法，直接对应到你的调用栈。看错误码短语：大写短语（如 STATE_CREATION、ROOT_SIGNATURE 类）是官方错误分类，拿它检索可以命中精确的官方说明。调试层还会附带"怎么修"的建议文本——它更像一位严师，而不是冷冰冰的日志。别嫌它话多，话多说明你的代码还有得救；真到只吐错误码的那天，问题反而不在代码层了。

启用方式在 5.1 节已给：调试构建创建设备时带调试标志。再补一个进阶开关——GPU 基础验证（GPU-Based Validation），让驱动在 GPU 侧也做逐命令检查，能抓到 CPU 侧看不出的资源状态违例，代价是运行显著变慢，按需开启、抓完即关。两条纪律合成一句：验证器是放大镜，不是常驻仪表——用它看细节，别用它过日子。

PIX：把一帧解剖给你看

PIX 的核心工作流是捕获一帧、逐项检查。拿到一份帧捕获后，最有价值的几个视图：

事件列表     —— 这一帧的所有命令：清除、绘制、调度、栅栏，按执行顺序排列
管线状态     —— 选中任一绘制，展开当时的 PSO、根签名、绑定资源、渲染目标
资源视图     —— 任意纹理与缓冲在该时刻的内容，直接看图、看数据
时序与指标   —— GPU 各阶段的耗时归属，瓶颈在哪个 pass 一眼可见
像素历史     —— 点选屏幕上一个像素，回放它经历了哪些绘制与混合（定位透明错误神器）
​

像素历史值得单独点一句：它是"这个像素为什么是黑的"这类问题的终结者——它列出影响该像素的每一次绘制操作与混合计算，配合第四章的混合状态知识，绝大多数视觉异常几分钟可定位。

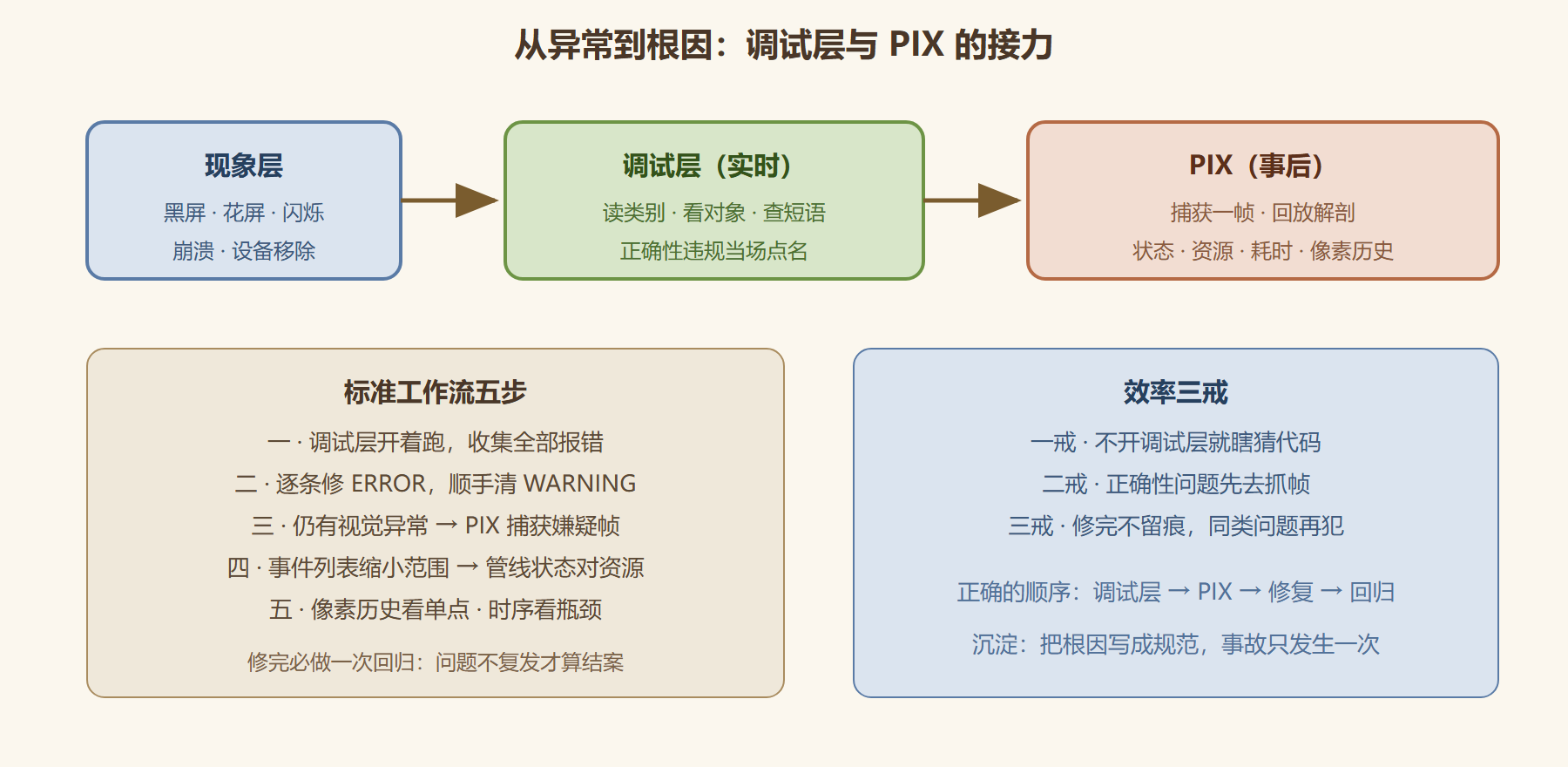

图1 排错双器的工作流

PIX 的两件进阶活

基础流程之外，两个进阶用法在实战里出场率很高。第一件是帧对比：把"正常帧"与"异常帧"各捕获一份，逐绘制调用对照——事件数量哪里变了、某次绘制的资源内容何时开始不对。回归类 bug（昨天还好好的、今天花屏）用它来定位二分点，比肉眼扫代码快一个量级。第二件是着色器单步调试：捕获帧里选中一个绘制，对着色器下断点，逐线程单步执行、查看每个变量在特定线程里的取值——写计算着色器（4.3 节）时特别顺手，粒子怎么算出负数、邻域采样怎么越界，单步走一遍真相大白。此外 PIX 的计时捕获还能连续录几十帧看帧时间抖动（第六章的性能工作会用），一次学习多处受益。

常见疑问：调试层开着跑，性能损耗多大

损耗不小，但它本来就不该在正式构建里出现。调试层的检查发生在 CPU 侧的每次 API 调用上——参数校验、状态追踪、引用记账，帧率掉一半都很正常；GPU 基础验证再叠加一层就更慢。这也是它敢"处处点名"的底气：反正只在开发机、调试构建里上岗。要记牢的反而是另一面：发布构建里它完全缺席，开发期被调试层惯出来的"漏网"写法（状态没转、没绑就画），到了玩家机器上不会报错，只会直接出异常行为。所以团队纪律应当是：合入前的自动化测试必须带调试层跑一遍关键场景——把调试层当 CI 的一环，而不是个人偏好。

工单怎么写：把复现变成资产

工具会用了，还要会"交接"——图形问题的排错常常跨人跨天，一份合格的工单能把复现成本降一个量级。图形类工单的五要素：环境三件套（适配器型号、驱动版本、系统版本——5.1 节对表清单的复用）、功能级别与画质档位（启动日志里现成的两行）、复现步骤（精确到"哪张地图、哪个动作、第几次触发"）、期望与实际的差异描述（"应该有影子"比"渲染错了"有用十倍）、佐证材料（调试层日志全量、必要时附帧捕获文件）。团队里值得立一条规矩：工单缺环境三件套的，直接退回补充——这条机械规则执行一个月，全组的排错效率肉眼可见地上升。工单不是行政负担，是把"个人的排错直觉"变成"团队可复用线索"的载体，5.4 节讲规范沉淀时还会回到这个思想。

案例复盘：闪烁的阴影

背景：某场景阴影在镜头拉远时闪烁成噪点。操作：调试层无报错（正确性无恙，转 PIX）；抓帧后对比远近两帧的同一绘制——管线状态相同、阴影贴图内容正常；开时序视图发现深度 pass 的分辨率远低于屏幕，采样时在多个 shadow map 级别间跳变。定位：阴影图集的 mip 选择策略在特定距离抖动。结果：给级联阴影加距离滞回，闪烁消失。解读：正确性工具沉默 + 视觉异常在场，就是 PIX 的信号；时序与资源视图对照看，能把"感觉问题"变成"数据问题"。变式：同思路适用于纹理流送的突变闪烁、LOD 切换跳动——一切"随镜头距离抖动"的病症，先查级别切换策略。这起案例还有个组织层面的注脚：首次定位耗时一整天，因为时序视图的数据没人熟读；团队后来把 PIX 的五大视图做成内部分享课，第二次遇到同类问题的定位时间缩到半小时。工具的投资有一半在人的熟练度上——这段话值得贴在工位旁。

本节要点回顾

• 分工铁律：正确性找调试层，视觉异常找 PIX——顺序错了效率减半。
• 读报错三要领：类别、对象方法、错误短语；调试层的建议文本常直接给修复方向。
• PIX 五视图：事件、管线状态、资源、时序、像素历史，各管一类问题。
• 标准工作流五步走完必做回归，并把根因沉淀为团队规范。

仪表用熟了，下一节进入压轴实战：一次设备移除的完整破案——前四章的伏笔在此收网。
