5.3 设备丢失与交换链报错排错实录

5.3 设备丢失与交换链报错排错实录

本节摘要：设备移除（DEVICE_REMOVED）与交换链报错是 Windows 图形开发最有名的两场戏。本节以一次真实事故的完整破案为主线：原因码怎么读、假设怎么验证、根因怎么收网，最后给出交换链常见报错的排查速查与运行时自愈方案。

报错都写明白了吗？——先破除两个误解

设备移除的对话框只丢下一句"设备已移除"，很多开发者的第一反应是显卡坏了，第二反应是重装驱动。两个反应都偏了。误解一：设备移除等于硬件故障。 绝大多数案例里，是驱动遇到了无法恢复的非法命令——你的代码违反了契约，驱动按规则摘除设备自保。硬件真坏是少数。误解二：重装驱动能解决。 驱动重装治的是驱动，治不了非法命令；问题原地复现的概率极高。正确的起点是那行报错的后半截——原因码。设备移除后，接口会记录具体原因，把它读出来，案件就有了第一份证词。

破案实录：周五下午的黑屏

背景。 某渲染工具在长会话后随机黑屏，报 DXGI_ERROR_DEVICE_REMOVED，低配测试机必现、开发机偶发。

第一步：取证。 读设备移除原因码：

// 设备被移除后，问设备要死因
HRESULT reason = device->GetDeviceRemovedReason();
// 调试器里看 reason 的值
​

本案取到 DXGI_ERROR_DEVICE_HUNG——GPU 认为某条命令"挂死"，看门狗超时强制复位。这不是非法参数（那是 DEVICE_INVALID_CALL 的戏份），而是某条命令让 GPU 停不下来或耗时超过看门狗配额。

第二步：缩小嫌疑范围。 DEVICE_HUNG 的惯犯：无限循环的着色器、超长的单条命令、以及资源状态错乱导致驱动插入无限等待。工具侧先开 GPU 基础验证复跑——立即抓到一条状态转换违例：一块缓冲被同时当作拷贝目标与顶点缓冲使用，缺状态屏障。

第三步：PIX 还原现场。 抓取事故前的帧，事件列表里找到问题命令：上传资源的拷贝调用之后，顶点缓冲直接投入使用，中间没有屏障。对照第三章 3.4 节的资源状态知识：拷贝完成前数据不可用，驱动为保正确性会等待状态就绪——而状态从未声明就绪，等待成了死等，看门狗收割。

第四步：修复与结案。 补上屏障（拷贝目标态 → 顶点缓冲读态），低配机连跑长会话不再复现。收尾动作是把这类错误堵在源头：封装资源状态机，所有状态转换走统一入口，漏标在写代码时就报错。

设备状态迁移图

理解这场戏的全局，看一张状态图：设备在哪些状态之间流转、程序在每个状态该做什么。

解读这张图的关键分岔：独显复位（TDR，超时检测与恢复）是驱动的自愈机制，成功时程序几乎无感；失败才升级为设备移除。程序侧的正确姿势是处理移除而非预防一切——拿到原因码、记录日志、走重建路径（重建设备、重建全部资源、重建描述符与交换链相关状态），这是 Microsoft Store 类应用的标准韧性设计。

交换链报错的排查速查

交换链是另一类高频报错源，常见错误与排查方向浓缩如下：

DXGI_ERROR_DEVICE_REMOVED   → 同上，先读原因码，别在交换链上找原因
DXGI_ERROR_INVALID_CALL     → 参数非法：缓冲数、格式、翻转模型组合不合法
DXGI_ERROR_NOT_FOUND        → 枚举模式不存在：全屏切换用了当前模式没有的模式
DXGI_STATUS_OCCLUDED        → 窗口被遮挡，Present 照常返回，可降频渲染
DXGI_ERROR_WAS_STILL_DRAWING→ 提交时 GPU 忙：同步设计问题，回头查栅栏等待
​

两条高发配置错误值得点名。其一，翻转模型与窗口模式组合：全屏独占与翻转模型、无边框窗口与翻转模型各有约束，乱组合在部分机器上创建即失败——按微软文档的组合表选，别凭感觉。其二，窗口尺寸变化未处理：缩放窗口后后备缓冲尺寸不匹配，呈现异常或报错；正确姿势是收到窗口尺寸消息后 ResizeBuffers 并重建尺寸相关的视图。

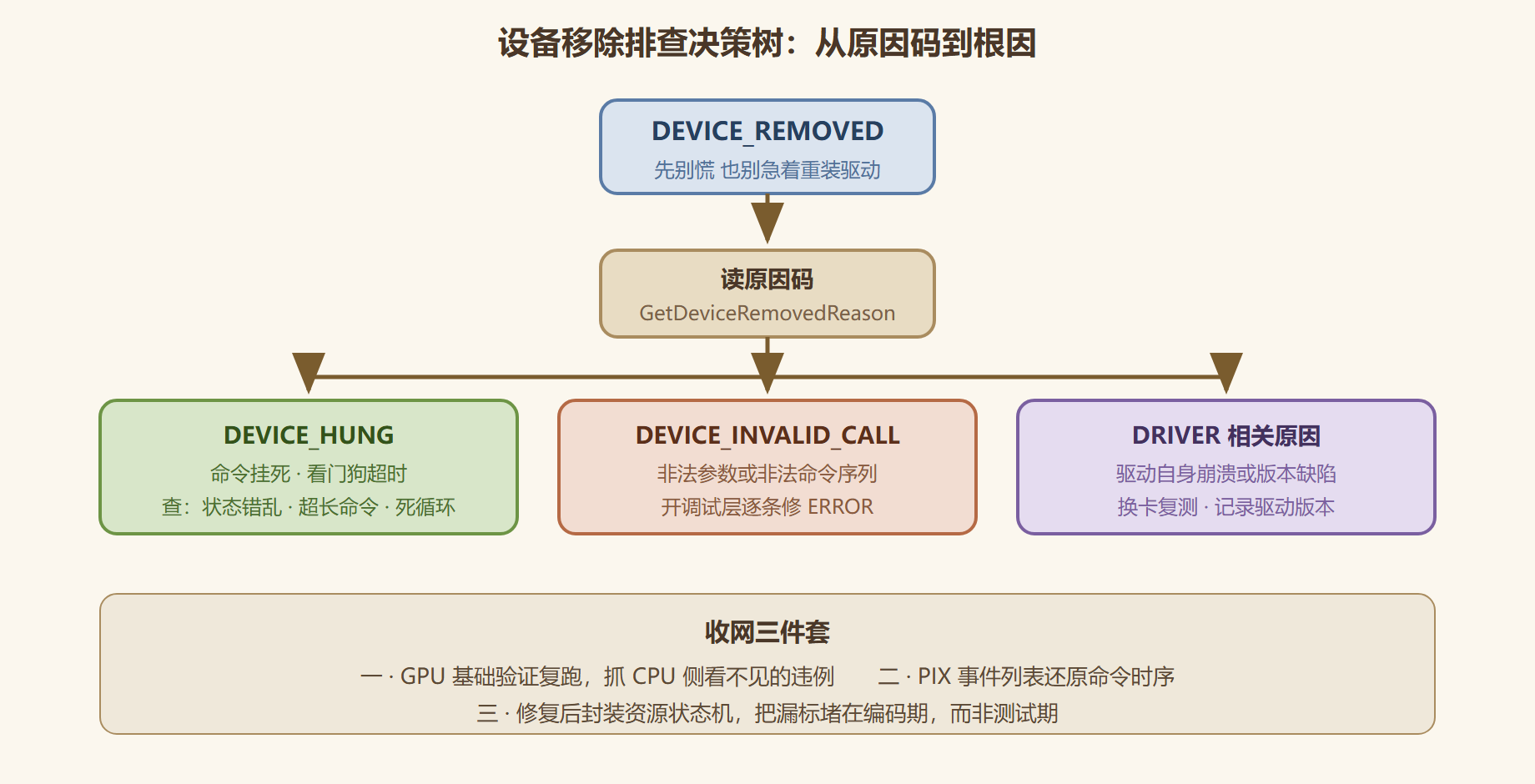

图1 设备移除排查决策树

底层机制：TDR——Windows 怎么处置 GPU 卡死

理解设备移除，绕不开 Windows 的看门狗机制 TDR（Timeout Detection and Recovery）。逻辑很简单：GPU 有两秒左右的预算回应系统探测；一旦超时（通常是某个命令死循环、或驱动级死锁），系统判定显卡失去响应，先给驱动一次软重置的机会，重置失败再升级处理——屏幕黑几下、通知栏弹"显示驱动程序已停止响应并且已恢复"，程序侧收到的就是设备移除。这个机制存在的理由是系统级的：显卡挂了不能把整个操作系统陪葬，重启驱动比蓝屏温柔得多。

对开发者的含义有两层。其一，两秒预算是硬约束：单个提交的命令批量再大，也别让 GPU 连续算超过这个窗口（超大粒度的计算任务要切片，穿插栅栏探测点）；撞线的结果不是"慢"，而是"整个上下文作废"。其二，玩家环境是放大器：超频不稳、散热堆积、供电吃紧的机器会把边界情况变成日常——同一份代码你机器上跑一年没事，玩家论坛里"随机黑屏"刷屏。所以处理玩家工单时，先看原因码与驱动版本，再问使用环境，这个顺序能把排查从玄学拉回工程。顺带记住 TDR 有可调参数：注册表可以放宽超时阈值与探测节奏，但那属于诊断期的临时手段——发布产品把希望寄托在玩家改注册表上，无异于把地基建在别人家院子里。

运行时的自愈与预防

自愈：产品级程序应当实现设备重建路径——捕获移除事件、记录原因码、按序释放资源、重建设备与全部资源、恢复渲染。重建成本高（资产全量重载），所以它只该是保底，不该是常态。重建路径的演练也值得写进测试计划：手动触发一次设备移除（调试工具支持模拟），验证重建流程能否把程序带回正常渲染——自愈代码从不被测试，就等于不存在；玩家机器上千奇百怪的触发时机，不会给你现场调试的机会。预防按命中率排序：调试层常开（编码期抓违规）、资源状态封装（堵漏标）、栅栏等待纪律（防超时，第六章展开）、驱动版本基线（避免踩已知缺陷）。这套组合拳打完，设备移除会从"随机恐惧"降级为"可归因的事件"。

本节要点回顾

• 先读原因码再动手：DEVICE_HUNG、INVALID_CALL、驱动原因，三条路三种查法，重装驱动是最后的选项。
• DEVICE_HUNG 的惯犯是状态错乱与超长命令，GPU 基础验证 + PIX 事件列表是标准破案组合。
• 设备移除的正确姿势是处理而非恐惧：原因码入日志，重建路径做保底。
• 交换链报错先查配置组合与窗口尺寸处理，别把锅甩给硬件。

破案能力到手，最后一站看工程视角：项目规模上来后，API、中间层与引擎如何选择与集成。
