本节摘要:带隙的工程价值一半来自它的"漏洞":在完美周期结构中移除或改动一个基元,带隙里就会出现离散的局域模式——点缺陷形成微腔,线缺陷形成波导。本节给出缺陷态的物理起源、两种基本形态的定量图像,以及缺陷参数调谐模式频率的规律,为下一章的缺陷工程与全书的器件应用铺路。
本章前四节建立了完整的带隙计算能力,但一直有个伏笔没有回收:带隙里没有传播模式,那如果光已经在里面了呢?本节回收这个伏笔,它直接通向光子晶体全部器件应用的大门。缺陷态的核心逻辑一句话可以说完:**带隙禁止的是"体内传播",不是"存在";只要在结构里挖出一条受局域约束的特殊区域,频率落在带隙里的光就能在那里驻留——被四周的带隙彻底封死退路,只能待在缺陷里。**这与半导体物理的对照依然成立:掺杂在禁带里引入杂质能级,缺陷在光子带隙里引入局域模。完美周期结构本身没有工程价值,它的价值要靠"完美"衬托出来的那一小块"不完美"来兑现——这是本节最重要的视角转换。

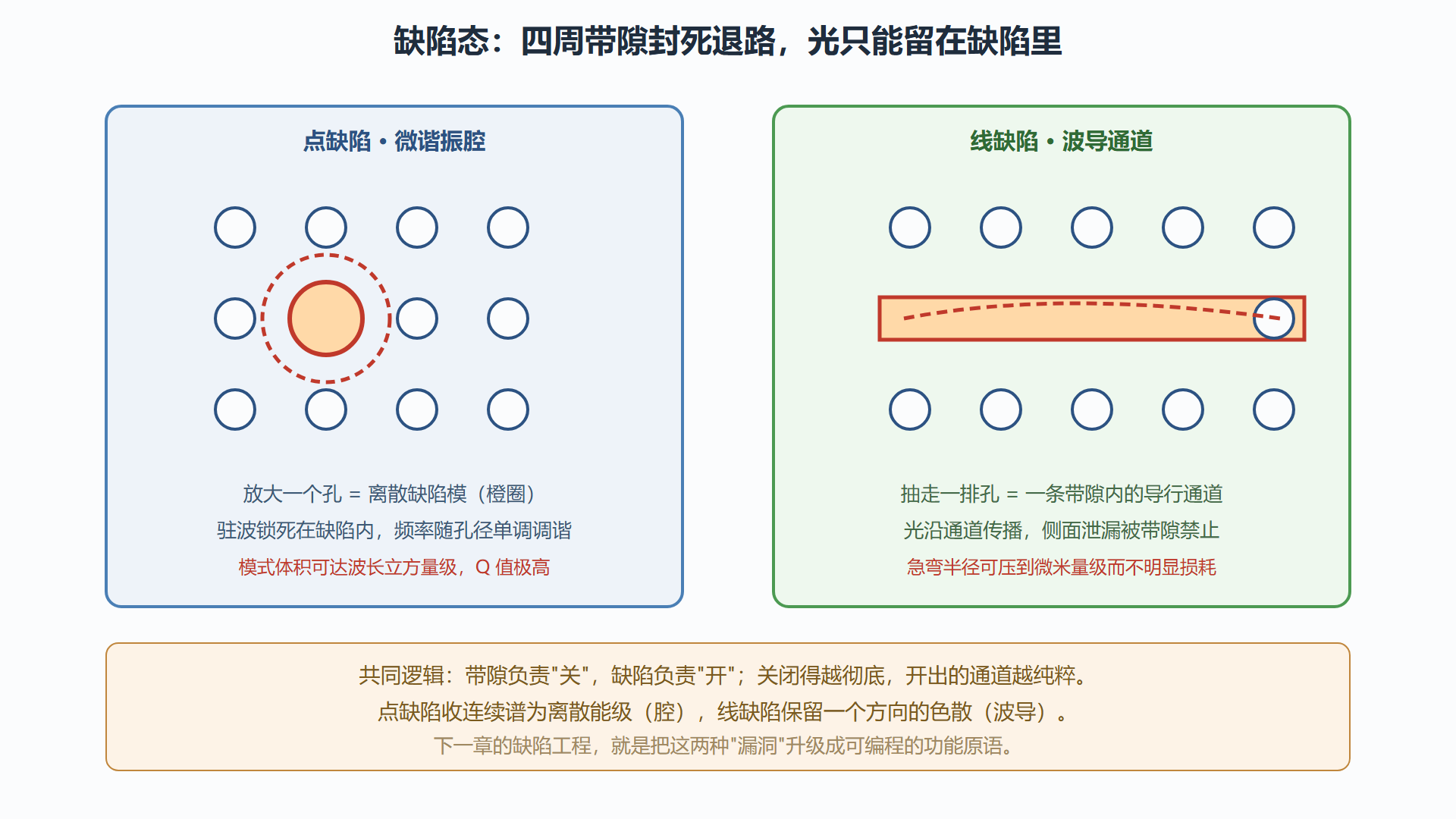

把二维晶格中的某一个空气孔放大、缩小或干脆填平,就造出一个点缺陷。从能带的视角看:完美晶格在带隙边缘的能带在缺陷处被"折叠"进带隙内部,原本连续的态被压缩成一条或几条离散能级——这就是缺陷模。从干涉的视角看:缺陷区周围的完美晶格对带隙频率构成全方向的高反射墙,光被关在墙内反复反射,只有相位自洽的驻波模式能稳定存在。点缺陷的三个定量特征值得记住。其一,模式体积可以压到波长立方量级——光被囚禁在比传统光学谐振腔小几个数量级的空间里,场强密度极高。其二,品质因子与模式体积构成一对设计张力:缺陷越"温和"(孔径改动越小),模场与外界带隙区的耦合泄漏越小、品质因子越高,但对外场进入的耦合也越难;工程上用"缓变包络"设计(缺陷边缘逐孔渐变过渡到完美晶格)同时拿到高 Q 与可耦合,这是高品质因子微腔设计的核心思想。其三,模式频率随缺陷参数单调可调:缩小缺陷孔(等效提高缺陷区平均折射率)模式频率下移,填平孔则大幅下移——这个单调性是所有"按波长定制腔"设计的操作基础。

把一整排孔抽掉或改动,缺陷连成线,物理图像随之改变:光不再被四面封死,而是沿缺陷线方向保留色散、垂直方向被带隙禁锢。线缺陷波导的导行机制与传统折射率波导有本质区别——后者靠全反射,侧壁只要有一点扰动就泄漏;前者靠带隙,侧壁对带隙频率是天然的完美反射镜,扰动只要不把导模推出带隙就无碍。这个区别兑换成两个工程红利:急弯——传统波导的弯曲半径受全反射条件约束,光子晶体波导的弯可以做到微米量级半径而损耗很小;慢光——把缺陷设计在带边缘附近,导模色散曲线变平,群速度可以压到真空气十分之一以下,光被"堵"在波导里慢慢走,与材料相互作用的时间成倍增加。慢光是双刃剑:相互作用增强利于非线性与传感,但对侧壁粗糙度与工艺误差的容忍度同步暴跌——群速度越慢,同样的结构涨落引起的散射损耗越大,这是慢光波导落地的头号难题。
缺陷态设计的高频操作是"把模式频率调到目标值",规律可以浓缩成一张速查表。
| 调参动作 | 物理机制 | 模式频率走向 | 典型用途 |
|---|---|---|---|
| 缩小点缺陷孔径 | 缺陷区平均折射率升高 | 下移 | 精调腔频到目标波长 |
| 填平点缺陷孔 | 缺陷折射率大幅升高 | 大幅下移 | 大范围改波长 |
| 改变线缺陷宽度 | 导模有效折射率变化 | 宽则下移 | 波导截止与单模化 |
| 缺陷边缘渐变 | 泄漏通道逐级放缓 | 基本不动 | 提高品质因子 |
| 整体缩放晶格常数 | 缩放律平移一切频率 | 等比例平移 | 对准目标波段 |
使用这张表的正确顺序是:先用整体缩放把量级对准,再用缺陷参数做精调——缩放动一切,精调动一处,顺序颠倒会反复返工。
问:缺陷越多带隙里的模式越多,那完美晶格是不是就不重要了?
正相反。缺陷模的存在资格完全由周围带隙的"封堵质量"决定:带隙越宽越深,局域越稳固,模式寿命越长。完美晶格是地基,缺陷是地基上的建筑。
问:制造误差算不算缺陷?
算,而且是最讨厌的一种。随机误差引入的随机缺陷模会造成散射损耗与频率抖动——同一版图不同器件的谐振峰不一致,根源就在这里。第 3 章工艺章与第 7 章的容差讨论都会回到这个问题。
问:多缺陷系统里,模式之间会互相影响吗?
会,而且这种影响正是高级器件的物理基础。两个频率相近的缺陷腔靠近到倏逝场交叠,各自的离散模式杂化出一对劈裂的超模(一个对称、一个反对称),劈裂量正比于耦合强度——这既是串联滤波器的物理,也是耦合腔波导(光子逐腔跳跃传递)的物理。反过来, unwanted 的杂化是密集排布的暗坑:阵列设计时腔间距必须保证工作频段内串扰可忽略。判据可以用-mode 间距与线宽之比:模式劈裂远大于线宽时串扰显著,远小于线宽时可以忽略——这条判据把"放多近才安全"从感觉变成了计算。
深入一点的设计细节:缺陷模不是只由频率一个标签定义,对称性是它的第二重身份。在具有镜面对称的晶格里,缺陷模分属不同的对称类——关于镜面呈偶或奇的场分布;波导的导模同样携带这类标记。对称性带来一条强大的选择定则:对称性不同的模式之间不直接耦合。它的工程用途立竿见影:设计下载滤波器时,让总线导模与腔模的对称性错开,就天然抑制了直达通道的串扰(不匹配的模式"看不见"彼此),耦合只经由专门设计的对称性破缺结构发生——滤波器的消光比因此上了一个台阶。同理,高 Q 腔设计里,把腔模选在对称性上与辐射通道正交的类(所谓"Bounding 保护腔"思想),辐射泄漏被对称性本身压制。读文献时那些古怪的模式命名(偶模、奇模、类 B 模),其实都是在标注这重身份。设计者应养成的习惯:拿到一个缺陷结构,先问它的每个模式属于哪个对称类,再谈频率——对称性是免费的工程设计资源,弃之不用等于放弃了半个工具箱。
理论篇到此收官:带隙是什么、怎么算、里面能养什么,全部就位。第 3 章转入造猎场——材料与工艺,把纸面设计兑换成真实结构。
