光子晶体

光子晶体：驾驭光之经纬的世纪工程——一场静默而深刻的光学范式革命

当人类第一次在洞穴岩壁上用赭石勾勒出奔跑的野牛，光便不只是自然现象，而成了文明的刻刀。千百年来，我们驯服火、冶炼金属、编织电流、操控电子——却始终未能真正“编织”光本身。直到20世纪80年代末，Eli Yablonovitch与Sajeev John几乎在同一时刻叩响了那扇被遗忘的门：若电子在周期性晶格中形成能带，那么光——这种以真空光速c振荡的电磁波——是否也能在介电常数周期性调制的结构中，构筑属于自己的“光子能带”？答案是肯定的。一个崭新的物理疆域由此豁然洞开：光子晶体（Photonic Crystals），不再只是实验室里的数学构想，而成为人类首次获得对光传播路径、局域、色散乃至量子态进行空间编码与拓扑编程的能力平台。

这不是又一次光学器件的迭代升级；这是一场静默却彻底的范式转移——它将光学从“被动折射与反射”的几何时代，推向“主动设计与构造”的材料本征时代；它让光不再是穿越介质的过客，而成为可被锚定、折叠、分流、囚禁甚至拓扑保护的“居民”。站在21世纪第三个十年的纵深回望，光子晶体已悄然成长为横跨基础物理、先进材料、微纳制造、信息科学与能源工程的战略级交叉枢纽。它既非纯粹的理论玩具，亦非孤立的应用模块；它是光子时代的“硅基底”，是未来光计算的“布线图”，是下一代传感系统的“神经末梢”，更是通向室温片上量子光学的“诺亚方舟”。本文不拟铺陈技术参数，亦不罗列器件清单；我们将以思想为经纬，以历史为镜鉴，以挑战为路标，以未来为罗盘，为你展开一幅光子晶体的全景认知星图——它不是目录，而是地图；不是说明书，而是航海日志。

一、核心定位：光之“半导体”的历史性跃迁

若问光子晶体在整个现代科技知识体系中的坐标何在？最精炼的回答是：它是电磁波谱中可见光至近红外波段的“人工半导体”。这一类比绝非修辞游戏，而是深刻揭示其本质地位。

半导体之所以重塑20世纪，正在于它赋予人类对电子运动的“带隙控制权”：通过调控原子晶格的周期性与化学键合，我们得以在特定能量区间禁止电子存在（带隙），从而实现开关、放大、存储等逻辑功能。光子晶体所做的，正是将这一思想升维投射至波动尺度——它不操控电子，而操控光子；不依赖原子核与电子云的量子束缚，而依赖介电常数\varepsilon(\mathbf{r})在空间中的周期性调制。其核心物理判据，由麦克斯韦方程组导出的光子能带结构决定：

此方程中，\mathbf{E}(\mathbf{r})为电场分布，\omega为角频率，c为真空中光速。当\varepsilon(\mathbf{r})呈现布拉维晶格周期性时，该方程的本征解即构成光子能带 \omega_n(\mathbf{k}) ，其中n为能带序号，\mathbf{k}为波矢。当某些频率区间内，对所有传播方向\mathbf{k}均无允许态存在——即出现完全光子带隙（Complete Photonic Band Gap）——光在此频段内将无法在晶体内部任何方向上传播，被迫反射、局域或沿缺陷通道定向传输。这便是光子晶体全部魔力的数学原点。

因此，它的核心定位远超“新型光学材料”的范畴：

• 在基础科学层面，它是检验经典波动理论极限的“沙盒”，是探索光与物质强耦合、非厄米物理、宇称-时间对称性、拓扑光子学的天然试验场；

• 在工程哲学层面，它标志着光学设计范式的根本逆转——从“寻找天然材料匹配需求”，转向“按需反演设计材料结构”；

• 在产业生态层面，它正悄然重构光电产业链的价值重心：上游从提纯锗硅，转向精密微纳结构的数字定义与可编程制造；中游从镀膜封装，转向多物理场协同仿真与缺陷鲁棒性工程；下游则从分立器件集成，迈向“光子集成电路（PIC）”的系统级片上光互连。

它不是光学的分支，而是光学的“母体重构”。

二、战略意义：超越“更快更小”的深层文明价值

为何全球顶尖科研机构与头部科技企业持续重金投入光子晶体？答案不在“让激光器效率提高几个百分点”，而在其承载的三重不可替代的战略价值：

第一重价值：突破摩尔定律的终极物理瓶颈。

电子芯片的功耗墙与互连延迟墙已逼近物理极限。铜线中电子迁移产生的焦耳热、RC延迟、串扰效应，在纳米尺度下愈发不可控。而光子——零静质量、无电荷、高频率（THz量级）、低相互作用——天生规避这些瓶颈。光子晶体提供的片上低损波导、紧凑型分束器、高品质因子微腔、单模宽带耦合器，正是构建高密度、低功耗、并行化光互连的核心积木。Intel、Ayar Labs、Lightmatter等公司推动的“光I/O”芯片，其底层波导弯曲半径已压缩至2微米以内，损耗低于0.1 dB/μm——这绝非传统光纤所能企及，而正是二维光子晶体平板波导（2D PhC Slab）的杰作。光子晶体，是硅基电子延续生命力的“光学嫁接术”。

第二重价值：催生感知维度的范式升维。

传统传感器依赖宏观物理量（温度、压力、形变）引起材料光学性质（折射率、吸收峰）的缓慢漂移。光子晶体则将传感机制嵌入结构本征——一个单分子吸附于微腔表面，即可引起局域模场的显著扰动，导致谐振峰发生亚皮米级偏移。其品质因子Q = \omega_0 / \Delta\omega（中心频率与线宽之比）可达千万量级，灵敏度远超表面等离子体共振（SPR）。更深远的是，光子晶体可将空间信息编码为光谱响应：例如，设计具有梯度晶格常数的光子晶体薄膜，不同位置对应不同带隙中心波长，一束白光照射后，反射光即成“结构色指纹”，直接映射应力分布、湿度梯度或生物分子浓度场。它让光学传感从“点测量”走向“面成像”，从“标量响应”跃入“矢量场重构”。

第三重价值：锚定量子技术的工程化支点。

室温、固态、可集成——这是量子技术走出实验室的三大苛刻条件。而光子晶体微腔（PhC Nanocavity）恰恰满足：其模体积V_{\text{mode}}可压缩至(\lambda/2n)^3量级（\lambda为波长，n为有效折射率），配合超高Q值，使真空场强度极大增强，从而显著提升光与量子发射体（如金刚石NV色心、量子点、WSe₂激子）的耦合强度g。当强耦合条件g > (\kappa, \gamma)成立（\kappa为腔衰减率，\gamma为量子发射体退相干率），即进入量子电动力学（cQED）的实用区间。2023年，MIT团队利用硅基光子晶体腔，实现了单光子源纯度>99.5%、不可分辨度>95%的室温运行；中国科大则在SOI平台上集成光子晶体腔与超导纳米线单光子探测器，完成全片上量子密钥分发演示。光子晶体，正成为量子光源、量子中继、光子逻辑门的“标准化插座”。

这三重价值，共同指向一个结论：光子晶体不是锦上添花的技术选项，而是支撑信息社会下一阶段演进的基础设施级使能技术。它关乎算力的可持续增长，关乎万物互联的感知精度，更关乎人类对量子世界的工程化掌控能力。

三、发展脉络：从理想晶体到动态织物的螺旋演进

回望三十余载历程，光子晶体的发展并非线性递进，而是一场在“理想—现实—超越”张力中螺旋上升的思想实验：

第一阶段（1987–2000）：概念奠基与原理验证。

Yablonovitch在微波波段钻出三维三角晶格孔洞（“Yablonovite”），首次实测到完全带隙；John则从光子局域化角度预言了无序光子晶体中的安德森局域化。此阶段的核心突破在于确立了“周期性介电调制→光子能带→带隙”的因果链，并发展出平面波展开法（PWE）等理论工具。然而，微波结构无法缩微至光学波段，而光学波段的三维加工近乎不可能——理想很丰满，现实很骨感。

第二阶段（2000–2015）：降维突围与工艺攻坚。

当三维之路受阻，科学家转向“以二维代三维”的务实策略：在硅、GaAs等高折射率衬底上，刻蚀周期性空气孔阵列，形成二维光子晶体平板（2D PhC Slab）。它虽无完全三维带隙，却能在面内提供强大约束，并通过包层折射率差实现垂直限制。与此同时，电子束光刻（EBL）、反应离子刻蚀（RIE）工艺日趋成熟，使亚微米特征尺寸的批量制造成为可能。此阶段诞生了划时代器件：PhC波导（弯曲半径<2 μm）、PhC微腔（Q>10^6）、慢光波导（群速度v_g < c/100）。光子晶体从“纸上谈兵”步入“流片验证”。

第三阶段（2015–今）：异质集成与动态赋能。

单一材料、静态结构的局限日益凸显：带隙位置固定、功能不可重构、环境鲁棒性差。破局之道在于融合——与相变材料（GST）、液晶、二维材料（MoS₂、hBN）、MEMS、甚至生物分子相结合。2021年，剑桥大学将VO₂相变薄膜集成于PhC微腔之上，仅需毫秒级电脉冲，即可实现谐振波长数十纳米的可逆跳变；2023年，中科院上海微系统所利用微流控注入液晶，实现了光子晶体带隙的连续电调谐。光子晶体正从“刚性晶体”蜕变为“智能织物”——其结构本身成为可编程的信息载体。

这一脉络清晰表明：光子晶体的生命力，不在于对完美周期性的执念，而在于对物理约束与工程可行性的辩证统一。它教会我们的，是一种在理想模型与现实工艺之间不断校准、迭代、妥协并最终超越的科学智慧。

图注：光子晶体发展脉络的螺旋演进模型。箭头不仅表示时间顺序，更体现认知层级的跃迁——从验证物理原理，到攻克制造瓶颈，再到融合多学科手段实现功能进化。

四、关键挑战：横亘在理想与现实之间的三座山峰

纵览全局，光子晶体的宏伟蓝图仍面临三座亟待翻越的高峰，它们既是障碍，亦是未来十年创新的主战场：

第一座山：制造容差与规模化的鸿沟。

光子晶体的光学性能对结构参数（孔径、周期、侧壁倾角、表面粗糙度）极度敏感。一个0.5 nm的线宽偏差，在1550 nm通信波段可能导致谐振峰漂移1 nm以上。而当前高端光刻（如EUV）在硅基平台可实现亚5 nm线宽控制，但成本高昂；在III-V族或柔性衬底上，工艺窗口则急剧收窄。更严峻的是，单个高性能PhC器件（如Q>10⁷的微腔）往往需要数小时EBL曝光，无法满足晶圆级量产需求。如何发展高吞吐、高保真、低成本的纳米压印（NIL）、自组装（DSA）或激光直写新工艺，并建立面向制造的设计规则（DFM），是产业化绕不开的生死题。

第二座山：多物理场耦合建模的“诅咒”。

设计一个可电调谐的液晶填充PhC器件，需同时求解：麦克斯韦方程（光场）、纳维-斯托克斯方程（液晶取向动力学）、泊松-玻尔兹曼方程（离子输运）、热传导方程（焦耳热）。现有商用软件（如Lumerical、COMSOL）虽能分步耦合，但全域联合仿真对算力要求呈指数爆炸。一个含10⁶网格点的三维PhC微腔全波仿真，单次运算常需数天超算资源。缺乏高效、高保真的多尺度、多物理场协同仿真引擎，工程师只能在“试错—优化—再试错”的循环中踟蹰。这呼唤新一代AI驱动的代理模型（Surrogate Model）与物理信息神经网络（PINN）的深度嵌入。

第三座山：系统级集成的“最后一公里”。

单个PhC器件性能再卓越，若无法与激光器、调制器、探测器、电子驱动电路无缝集成，便只是孤岛。当前主流方案是异质集成（Heterogeneous Integration）：将InP激光器芯片倒装焊接到SOI光子芯片上。但热膨胀系数失配、界面寄生电容、光模场失配（激光器输出椭圆模 vs PhC波导单模）等问题导致耦合损耗高达3–5 dB。更根本的挑战在于光电协同设计范式缺失：电子EDA工具与光子PIC设计工具尚处“鸡同鸭讲”状态，缺乏统一的数据模型与接口标准。打破这一壁垒，需要建立覆盖“光-电-热-力-材料”的多领域统一建模语言（如PHOTONIC-ML）与开放IP库。

这三座山，没有一座能靠单一学科独力征服。它们矗立在那里，昭示着：光子晶体的未来，属于那些敢于在材料、工艺、器件、电路、算法、系统之间架设桥梁的跨界者。

五、未来趋势：走向光子智能的五个向度

眺望未来十年，光子晶体的发展将沿着五个相互交织、彼此强化的向度奔涌向前：

向度一：从“结构决定功能”到“功能定义结构”的逆向设计革命。

生成式人工智能将彻底改变设计逻辑。给定目标功能（如：“在1530–1565 nm带宽内实现任意幅度/相位响应的可编程滤波器，插入损耗<1 dB，尺寸<50×50 μm²”），AI算法（如基于拓扑优化的GAN、图神经网络GNN）将自动演化出最优介电常数分布\varepsilon(\mathbf{r})，并输出可制造的掩模版图。2024年，DeepMind与MIT合作发布的“PhotonicGPT”已能在分钟级内生成满足多约束的PhC分束器设计。这标志着光子设计正从“经验驱动”迈入“数据与物理双驱动”的新纪元。

向度二：从“静态晶体”到“活体光子材料”的生命融合。

将光子晶体与合成生物学结合，创造出响应生物信号的“活体光子器件”。例如，设计表面修饰有DNA适体的PhC水凝胶薄膜：当靶标蛋白结合，水凝胶溶胀，晶格周期a增大，带隙红移，颜色随之变化——无需任何电子读出，肉眼即可判读。斯坦福团队已实现对癌症标志物PSA的pM级无标记检测。光子晶体，将成为植入式健康监测与环境原位传感的“光学皮肤”。

向度三：从“线性调控”到“非线性光子逻辑”的片上计算跃迁。

利用PhC微腔内极高的光子局域密度，激发材料本征非线性（如\chi^{(3)}四波混频）。一个微腔可同时作为全光开关、波长转换器与参量振荡器。多个微腔通过PhC波导耦合，构成可编程的光子神经网络（PNN）硬件：权重由腔间耦合强度编码，激活函数由非线性响应实现。2023年，Lightmatter推出的Envise芯片，即基于硅光子晶体架构，实现10 TOPS/W的能效，较GPU高两个数量级。光子晶体，正成为光计算从概念走向货架的关键载体。

向度四：从“经典光子学”到“拓扑光子芯片”的鲁棒性保障。

受凝聚态物理启发，通过设计PhC的晶格对称性破缺（如引入赝自旋、谷自由度），可构造出对缺陷与无序免疫的拓扑保护边界态。光沿此类边界传播，即便遭遇尖锐拐弯或局部杂质，亦不发生背向散射。2022年，南京大学团队在硅基PhC中实现了100°弯曲下传输损耗低于0.01 dB的拓扑波导。这为构建高密度、高良率、免纠错的片上光互连，提供了终极的物理鲁棒性保障。

向度五：从“器件级”到“系统级光子操作系统”的范式升维。

终极形态，将是诞生“光子操作系统（PhotonOS）”——一个运行于光子芯片之上的软硬件协同栈。它包含：底层光子指令集（如“光子加载”、“腔模切换”、“波导路由”）、中间件（光子编译器、资源调度器）、应用层（光子AI框架、量子算法SDK）。开发者无需关心纳米孔阵列如何排布，只需调用API：“create_reconfigurable_filter(bandwidth=3nm, center=1550nm)”。光子晶体，将从工程师手中的“乐高积木”，升华为数字世界的新一代“操作系统内核”。

六、结语：在光的经纬间，重写人类文明的底层代码

当古希腊哲人德谟克利特断言“万物皆由原子构成”，他未曾想到，两千年后的人类，竟能亲手编织原子的排列，从而驯服光——这种宇宙中最古老、最迅疾、最难以捉摸的基本信使。

光子晶体，正是这一壮举的具象结晶。它不仅是新材料、新器件、新工艺的集合，更是一种全新的物质观与工程哲学：它告诉我们，功能并非材料固有属性的被动呈现，而是结构在时空尺度上主动编码的结果；它启示我们，技术的巅峰不在于无限缩小，而在于在恰当尺度上，让物理规律为我所用；它更深刻地昭示，未来科技的竞争，将越来越体现为对基础物理规律的工程化深度的竞争——谁能更精准地理解光与物质在纳米尺度的共舞，谁就握有了定义下一个信息时代的权柄。

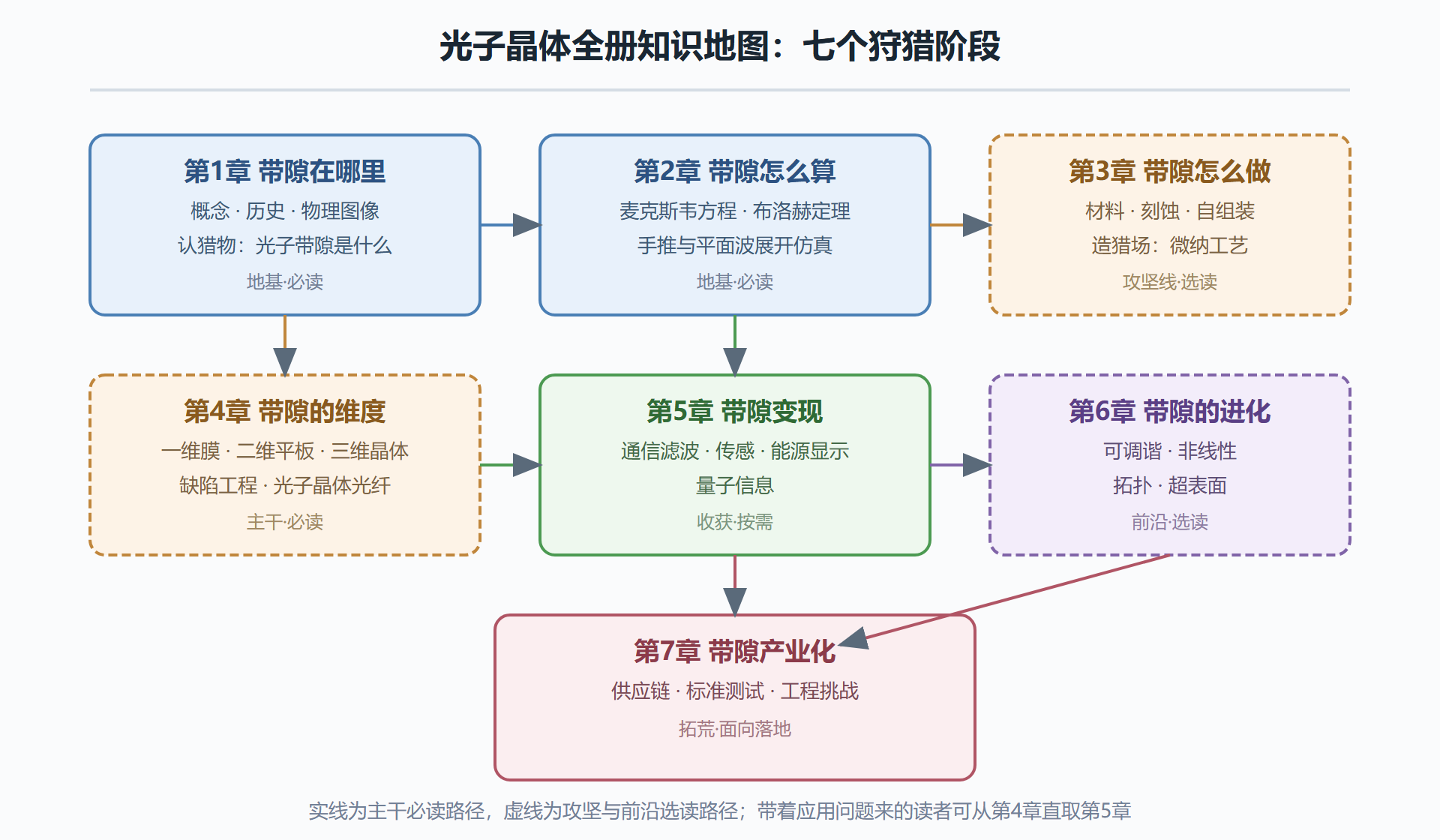

你即将翻开的七章，便是这场宏大叙事的详细脚注。第一章将带你触摸光子晶体的物理心跳；第二章为你展开理论与计算的恢弘图景；第三章领你深入材料与工艺的微观战场；第四章揭示维度与设计的精妙辩证；第五章展示器件如何点亮现实世界；第六章带你步入动态调控的前沿秘境；第七章则直面产业化落地的荆棘之路。它们不是割裂的章节，而是同一棵思想巨树的不同枝干——根系深扎于麦克斯韦方程，主干挺立于光子能带理论，枝叶伸展向量子、智能、生命与产业的辽阔天空。

请记住：你手中捧起的，不仅是一本关于光子晶体的书。你正在参与的，是一场静默而深刻的光学范式革命。而革命的起点，永远始于对光之经纬的敬畏与好奇——始于你此刻，凝视这一页文字时，眼中那一束穿越时空、依然澄澈的光。
