本节摘要：让带隙动起来有五条主流路线：热光效应（简单慢速）、自由载流子注入（皮秒级但带吸收）、液晶填充（低功耗大面积）、相变材料（非易失开关）、微机电重构（大范围机械调谐）。本节逐一拆解每条路线的物理机制、速度功耗账单与工艺代价，并给出四维选型方法。

让带隙动起来：五条调谐路线

驯化场的第一课。前五章反复出现一句潜台词：器件造好，频率就锁死。但真实系统里需求总在变——信道要切换、温度在漂、工艺有散布需要后修调。可调谐的物理原理其实朴素：谐振频率由有效折射率与几何尺寸决定，能动折射率就动频率，能动几何也动频率。五条路线就在这两个旋钮上展开，每条都有自己的脾气。本节的任务是让你在给定的系统约束下，快速选出那条"代价付得起"的路。

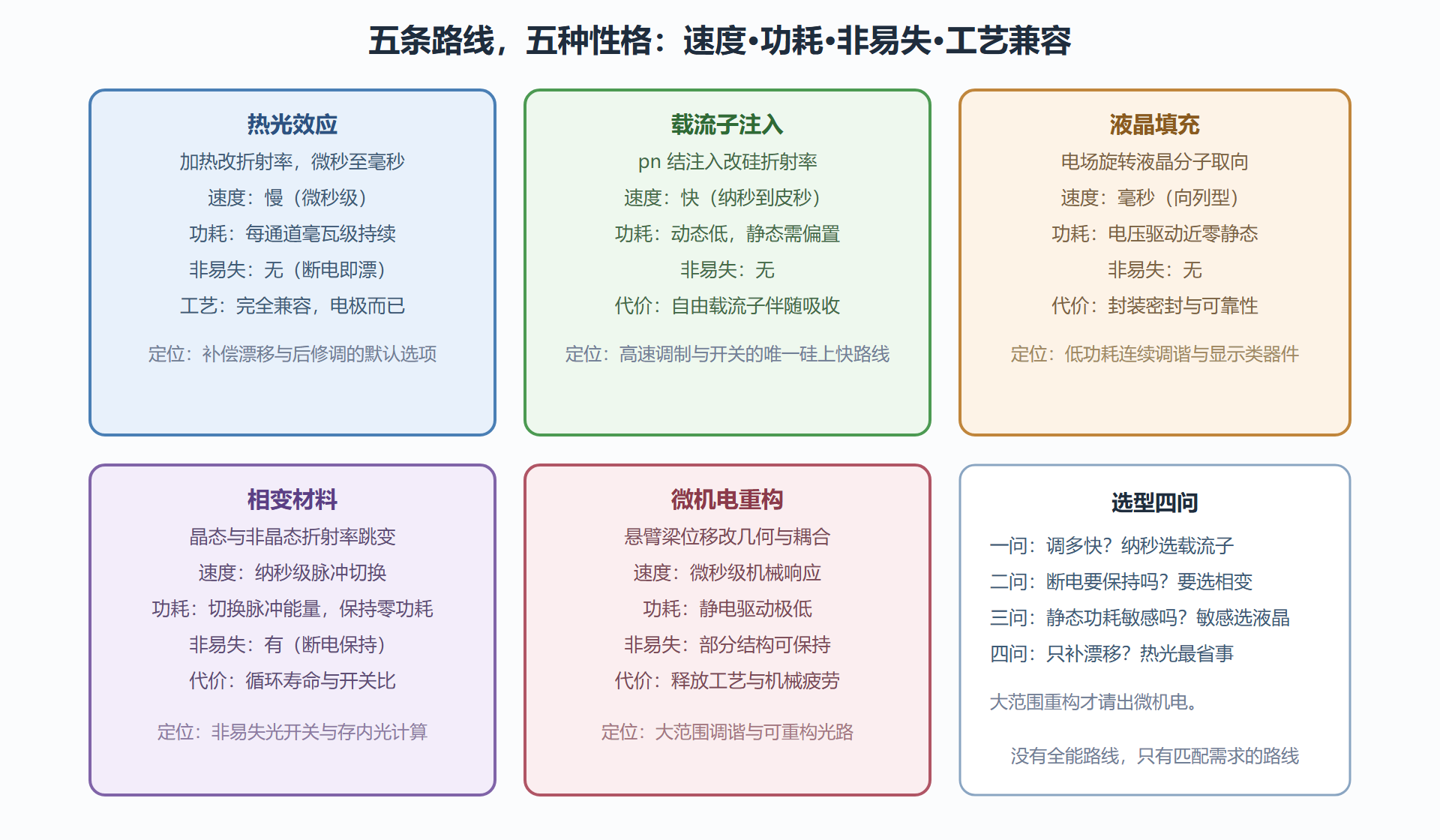

图：五条调谐路线的四维画像

五条路线速览：物理与账单

热光效应：温度升高，硅折射率以每开尔文约万分之二的速度上升，谐振峰红移，灵敏度约每摄氏度八十皮米。加热器就是一段电阻，工艺上几乎是免费的；账单在速度（微秒到毫秒，受热容与散热限制）与持续功耗（维持温度就要持续供电，多通道阵列的功耗会积少成多）。它是"补偿漂移"场景的默认答案。自由载流子注入：往硅里注入自由载流子，折射率按等离子体色散关系下降，纳秒到皮秒级响应，是硅基高速光调制器的物理基础。代价是载流子同时吸收光——调制深度与插损在器件里直接对赌，这是高速硅光调制器设计中的核心权衡。液晶填充：把液晶灌进孔阵，电场改变分子取向即改变孔内折射率。功耗近零、调谐范围可观、面积可以很大；账单在速度（毫秒级）与封装（液晶需要密封与隔氧，长期可靠性是工程考题）。相变材料：硫化物玻璃家族（如 GST）在晶态与非晶态之间的折射率差巨大，用能量脉冲切换后断电保持——五条路线里的非易失独苗。账单在循环寿命（晶化应力累积）与切换能量，以及把相变膜集成进高 Q 腔而不拖垮品质因子的工艺难题。微机电重构：悬臂梁、薄膜位移直接改变光子晶体的几何——耦合间隙、孔径有效值、甚至把整片结构掀起来。调谐范围最大（可以整数个线宽地挪），静电驱动功耗极低；账单在释放工艺的良率风险与机械疲劳寿命。

一个工程常态：混合调谐

真实器件很少只用一条路线。教科书级的组合是"相变定档加热精调"：相变材料负责大范围的档位切换（非易失，保持功耗为零），热光负责档内的连续精调（对准波长、补偿温漂）；两者叠加，既拿到了非易失性又保住了微调能力。另一常见组合是"热光补偿载流子调制"：载流子做纳秒级的信号调制，慢速热光环负责把工作点稳定地锚在最佳偏置点——快慢分工，各干各的。混合设计的思维要点：先问每个自由度的职责，再问每条路线的账单，最后看职责与账单是否对得上。

常见问题

问：调谐会伤害品质因子吗？
会，且程度因路线而异。热光几乎无伤（只是变热）；载流子注入带来吸收，品质因子被打折；相变膜的非晶态吸收与微机电结构的额外散射面都要求精细设计。高 Q 器件做调谐，"无伤调谐"本身就是设计目标之一。

问：调谐范围与线宽是什么关系？
实用要求调谐范围至少覆盖若干个线宽（跨过整个谐振峰才有意义），而线宽反比于品质因子——品质因子越高，同样的绝对调谐范围覆盖的"峰数"越多，但也越要求调谐机构的无级平滑。

一线案例：八通道滤波器的温控预算

把五条路线的账单折算进一个真实系统，看看调谐在工程里的真实分量。某八通道下载滤波阵列（第 5 章的主案例）量产前的热学预算长这样：硅的热光敏感度约每摄氏度八十皮米，八个通道覆盖一百四十纳米窗口，环境温度每漂移一度，全部峰位同步平移八十皮米——窗口边缘的通道最先出界。可选的对策有两条路线。路线一是全局恒温：把芯片稳定在设定温度，温控功率约数百毫瓦，响应慢但一劳永逸；路线二是逐通道热调：每个腔配独立加热器，室温下先标定各自偏移，运行中按需补偿，静态功耗为零、动态功耗按通道数累计。两条路线的选择取决于系统对功耗与响应速度的分配，而这一切的前提是先做一次全温区标定——每颗芯片在几个温度点扫谱，记录每个峰的温度系数，标定数据写入驱动程序。这个案例想说明的是：调谐机构在器件图纸上只是几根电极，在系统账本上却是标定流程、驱动固件、功耗预算与产线测试时间的总和。调谐的成本不在器件，在系统。

进阶辨析

问：非易失调谐的收益为什么不只是"省电"？
把相变或微机电的非易失档位引入系统，真正的收益发生在架构层，而不是把维持功耗那一项从账单里划掉。档位一旦写入就自行保持，控制器便可以从"持续维持"切换成"事件驱动"——只在切换的那一瞬间耗能，其余时间这条通道在供电拓扑上形同不存在。这个转变连带改写三件事：供电网络不必再为每个通道常备驱动电流，母线与驱动电路的规模随之收缩；失效模式变了，掉电后器件停在上一次设定而不是弹回零位，系统的上电恢复流程必须把"读回当前档位"写成第一步；测试流程也变了，档位可以在出厂前写死并随芯片出货，产线无需为每颗芯片重跑一遍全温区标定。代价同样是架构级的：写入次数有寿命上限，设计必须把"切换频次"当作一种要预算的资源，而不是免费操作——这往往意味着在软件层引入磨损均衡与写合并，把频繁的小切换聚合成少数几次大切换。

问：材料的热导率对热调谐影响多大？
影响响应速度与功耗的折中：热导率高则加热效率低（更多热量漏进衬底）、但响应快；工程上常用空气桥或牺牲层把加热区与衬底热隔离，隔离做得好可以把每摄氏度所需的功率压低数倍，代价是释放结构与热可靠性问题。

问：能不能不调谐，直接把器件做稳？
部分场景可以：氮化硅的热光系数比硅低数倍，波长稳定性的先天条件更好；温度补偿的封装设计（负热膨胀材料配对）也能抵消一部分。但"做稳"的代价通常是牺牲别的指标（对比度、集成密度），多数系统最终仍选择"做准加可调"的组合。

与封装热设计的接口

调谐机构的账单最终要交给封装工程师结清，这段接口上的三个交叉点值得单独交代。交叉一：加热器的热串扰半径。 一个腔的加热器升温时，热量沿衬底扩散，邻近腔会被连带加热——串扰半径由衬底热导与加热器功率决定，八通道阵列上相邻通道的调谐互相打架是常见翻车点；解法是热隔离沟槽（刻蚀断热路径）或按串扰矩阵做解耦驱动（软件补偿），两者都增加成本，需要在架构期选定。交叉二：温度循环的机械后果。 调谐意味着反复升温降温，芯片、焊料、管壳的热膨胀系数失配在循环中累积应力，轻则峰位滞后（热迟滞），重则焊点疲劳。可靠性测试里的温度循环判据，就是为这条交叉点设的关卡。交叉三：测温点与控温点的距离。 闭环控温的温度传感器若远离发热区，实际器件温度与反馈温度之间出现相位差，控温回路在小相位裕度下会振荡——"控得准"取决于"测得近"。三个交叉点合起来是同一句话：调谐不是器件的附加功能，而是热系统设计的组成部分——把它留到封装阶段才考虑，往往意味着推倒重来。

本节要点回顾

• 两个旋钮：折射率（热光、载流子、液晶、相变）与几何（微机电）；五条路线的性格由此分化。
• 四维选型法：速度、功耗、非易失、工艺兼容，先问需求再挑路线，没有全能选项。
• 混合调谐是常态：相变定档加热精调、载流子调制热光稳偏置，快慢分工各司其职。
• 无伤调谐：高 Q 器件的调谐机构本身不能破坏品质因子，这是附加的设计约束。
• 封装即热系统：热串扰、温度循环、测温点布置是调谐落地封装阶段的三大交叉点。

带隙会动了。下一节让它学会"以光控光"——非线性光子晶体。
