7.1 制造供应链生态

7.1 制造供应链生态

本节摘要：光子晶体产业链呈三段结构：上游的材料与晶圆供给、中游的加工与代工、下游的器件与系统集成。它的产品身份多数是"关键部件"而非独立产品，生态位选择决定商业模式；硅光、氮化硅、铌酸锂薄膜三条平台路线各自绑定一套工艺生态，项目早期站错平台，后期要付重构成本。

产业链的全景图：从石英到系统

拓荒第一站看地图。光子晶体的产业链与其他半导体光子器件高度共享，三段结构清晰。上游：高纯石英与硅晶圆、绝缘体上硅晶圆（顶层硅厚度决定平板设计自由度，定制厚度要提前数月下单）、氮化硅沉积晶圆、薄膜铌酸锂晶圆，以及特种材料（相变膜、液晶、量子点）。上游的关键词是"标准品供给"——多数晶圆来自少数几家代工晶圆厂，规格固定，选择余地体现为"在标准品上设计"的能力。中游：纳米加工服务分三个价位——科研代工（电子束直写，灵活但贵而慢）、流片平台（多项目晶圆模式，多家客户拼一片晶圆摊薄掩模成本，硅光平台已相当成熟）、专用产线（纳米压印与深紫外光刻，量产专用）。下游：器件集成商与系统厂商——数据中心光模块厂、传感器整机厂、量子硬件公司，它们是光子晶体部件的最终买单方。三段之间的流通货币是"设计包"（版图加工艺设计套件）：中游把平台工艺参数打包成设计套件供上游设计、下游定制，谁能维护最好的设计包，谁就掌握链条话语权。

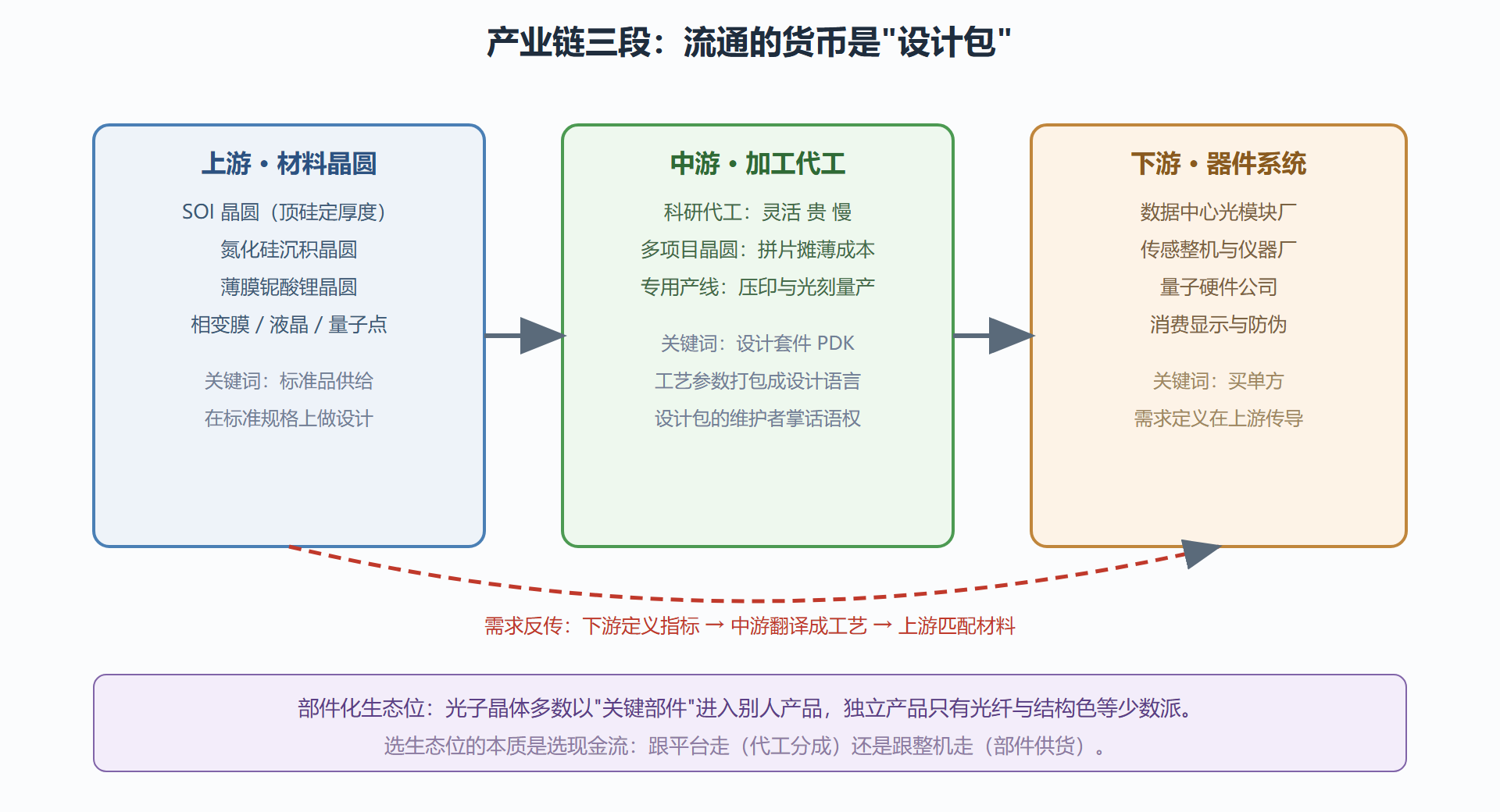

图：产业链三段与设计包的流通

部件化生态位与平台绑定

把地图看透需要回答两个战略问题。第一个：做产品还是做部件？ 光子晶体的技术形态天然部件化——滤波器阵列嵌进光模块、微腔阵列嵌进传感仪、超表面嵌进镜头模组。独立成产品的只有光子晶体光纤（拉成一卷就是商品）与结构色（涂层即产品）等少数派。部件路线的商业逻辑是背靠整机市场：整机有多大、增速多快，部件的天花板就在哪里；好处是不用独自教育市场。判断一个项目的生态位，就问一句"我的部件装进谁的产品"。第二个：绑定哪条平台？ 硅光平台（SOI 加 CMOS 工艺）生态最成熟、设计套件最全，代价是发光效率天然弱（间接带隙），有源需求要靠异质集成；氮化硅平台低损耗、宽谱透明，是传感与非线性首选，但折射率对比度限制带隙宽度；薄膜铌酸锂平台电光系数顶级，调制器与频率梳的当红炸子鸡，工艺生态还在建设期。平台绑定的锁定效应体现在设计套件上：为某平台优化的设计与团队经验，迁移到另一平台接近重做——早期选平台等于中期定生死。

现实版图：谁在真正出货

按生态位盘点现役玩家的分布，可以校准对产业成熟度的判断。已规模出货：光子晶体光纤（特种光纤市场稳定供给）、结构色防伪与涂装（消费量级）、硅光模块内的光栅与滤波部件（光子晶体思想的工程化变体在硅光互连里大量服役）。小批量或样机：微腔传感器阵列（医疗与工业检测试点）、超透镜模组（消费电子导入中）、拓扑与非线性器件（演示到样机之间）。研究阶段：量子确定性光源、全光逻辑、三维完全带隙器件。这个分布给学习者一个务实的职业与立项视角：已出货板块的机会在成本与良率的持续优化，样机板块的机会在工程化打通，研究板块的机会在原始创新——三类的团队画像、融资逻辑、风险结构完全不同，投简历或投项目前先对号。

一次平台迁移的成本核算

平台绑定的锁定效应有多贵？用一个匿名化的真实复盘来量化。某团队在科研代工的硅光平台上完成了微腔传感阵列的原型验证，性能达标后获得产业投资，投资方要求转入可量产平台——一家提供氮化硅工艺与设计套件的商用代工厂。迁移清单摆上桌面时，团队才发现"换个代工厂"这句话背后是什么：版图全部按原平台的工艺规则重绘（孔径圆角、最小线宽、层对准规则都不同）；设计套件的仿真模型参数不同，所有器件的参数扫描要重跑，缩放系数与修正曲线重新标定；测试端口的定义与原平台不同，探针卡与电学接口重做；连第 3 章讲的流片监测图形，也要按新平台的邻近效应模型重新配置。折算下来，三次拼片流片、约半年工程时间、以及一位熟手工程师大半年的投入——而器件的物理设计思想一行都没变。这个复盘的教训不是"不该迁移"（商业理由充分），而是平台选择是一次性的高杠杆决策，杠杆的另一头是重做成本：立项时多花两周研究各平台的设计套件与产能档期，迁移时少付半年学费。若确有跨平台需求，第 1 节提到的参数化设计（归一化参数加可替换材料表）是唯一的保险，值得在架构阶段就投入。复盘里还有一条经验值得单列：迁移期间团队保留了旧平台的一条最小影子流程，新平台出现卡点时可以随时回旧平台补数据对照——迁移不必是断崖式切换，双轨并行一个月的成本远低于一次判断失误的返工。

三种角色的供应链视角

同一条链，不同角色的最优策略不同，分开说清。科研团队的最优路径是"拼片流片加开放设计套件"：把工艺不确定性外包给平台，把精力全部押在设计创新上；需要警惕的是长期在科研代工的"娇生惯养"里形成的参数习惯——换到商用平台时那些参数全部作废。初创企业的最优路径是"单平台深耕加部件生态位"：选一条平台（通常硅光或氮化硅）从头绑到尾，用深度换良率与成本曲线；最忌讳的是同时养两条平台线——现金流与团队带宽都会被撕碎。大厂平台方的最优路径是"设计套件护城河"：谁的设计套件好用、文档全、模型准，设计者就用脚投票，套件质量直接决定平台的市场份额——这也是为什么平台方把大量工程师投在文档与模型校准上，而不是投在工艺多样性上。三视角合起来看，供应链其实是一张"承诺网络"：平台承诺工艺稳定性，设计者承诺遵守设计规则，整机厂承诺采购量——每一个承诺的兑现程度，决定了你所处位置的机会成本。评估自身位置时，把这张承诺网络画出来，比背产业链名词有用得多。

常见问题

问：小团队没有晶圆厂资源怎么入场？
多项目晶圆模式是标准入口：拼片流片把一次数万到数十万的流片成本摊到几千元量级，设计套件免去了工艺摸索。全球多家硅光与氮化硅平台开放学术与商业拼片，第 3 章的流片方法论在拼片模式下同样适用。

问：平台绑定能否中途更换？
能换，代价大：设计要按新平台的设计套件重仿真重优化，工艺经验要重建。比较经济的做法是架构设计阶段就做"平台无关"的参数化设计（用归一化参数与可替换的材料表），落地时再绑定。

本节要点回顾

• 三段链条：上游标准晶圆、中游加工与设计套件、下游整机买单；流通货币是设计包。
• 生态位问题：光子晶体天然部件化，独立产品稀缺；选生态位等于选现金流模式。
• 平台绑定：硅光生态全、氮化硅损耗低、铌酸锂调制强；早期选平台等于中期定生死。
• 现实版图：光纤与结构色已规模出货，传感阵列与超透镜在小批量，量子源与全光逻辑仍在研究。

地图看完，下一站解决"怎么把性能说清楚"——标准与测试，产业里"测得准"先于"做得好"。
