5.1 散射与谱学技术

5.1 散射与谱学技术

本节摘要：散射实验是软物质的"航拍"：把一束光、X 光或中子打进样品，测各角度的散射强度，再反推内部结构的尺寸与排列。核心公式只有一行——散射矢量与结构尺寸成反比，大角度看小结构、小角度看大结构。本节讲清这套傅里叶逻辑、三类光源的分工（光看微米、X 光看纳米、中子看氢的位置）、静态散射给结构、动态散射给时间表的完整流程，并以一滴牛奶的测量路线收尾。

学习目标

• 会用"散射矢量与结构尺寸成反比"选定光源与角度范围；
• 能读懂一条典型散射曲线（低角平台、峰、高角衰减）并说出对应结构信息；
• 说清光、X 光、中子三种探针各自看什么、怕什么；
• 理解动态光散射用涨落的快慢测扩散系数的逻辑，并与第 4.2 节的爱因斯坦账本接上；
• 能给"测一滴牛奶的脂肪球尺寸"设计一条散射测量路线。

为什么要绕这个弯：直接看不就行了

显微镜能直接看，为什么还要散射？三个硬理由。其一，散射测的是统计平均——一束光同时照亮亿万个颗粒，一次读数就是全场平均，显微镜数一百个球还带主观挑选偏差。其二，散射无损且可在原位进行：浓的、不透明的、装在反应釜里的样品照样测，显微镜对浓样品常常无能为力。其三，尺度覆盖广：换光源换角度，从埃到微米一路扫过来。

代价也要说清：散射给出的是结构的"频谱"而非"照片"——你知道楼距分布，认不出哪栋楼朝哪。所以散射与显微天生是搭档，这是本章开篇的航拍与街景之喻。

一行公式走天下

散射的中央逻辑：散射强度随散射矢量 q 的分布，是实空间结构对 q 的"傅里叶画像"。q 由波长与散射角决定，它与你能分辨的结构尺寸成反比——q 乘以尺寸约等于一。用数量级体会：

import math
# 散射矢量 q = 4*pi/波长 * sin(半散射角)
def q(wavelen, angle_deg):
    return 4 * math.pi / wavelen * math.sin(math.radians(angle_deg) / 2)

for name, lam in [("可见光", 500e-9), ("X光", 0.15e-9)]:
    q1 = q(lam, 30)               # 大角度端
    print(f"{name}: 大角可探尺寸约 {2*math.pi/q1*1e9:.2f} 纳米")
print("小角极限（约0.1度）下 X 光可探约 100 纳米")
​

读数翻成白话：可见光大角只能看到光波长一半量级即约两百多纳米的结构——所以光散射是微米球的家用地盘；X 光波长零点一五纳米，大小角度一扫，从埃级的原子间距到百纳米的胶体晶格全覆盖；中子波长与 X 光同量级，但它的杀手锏是"对氢敏感"（下一小节）。

一条典型散射曲线怎么读：最低角一个平缓平台（大于结构整体尺度就没有分辨力），中间一个鼓包或峰（颗粒或晶格的特征间距——峰位给尺寸，峰宽给有序程度），高角按幂律衰减（分形或界面粗糙度的签名）。乳液的峰位告诉你滴径，胶体晶体的峰形告诉你排列多整齐——一次测量，两样收获。

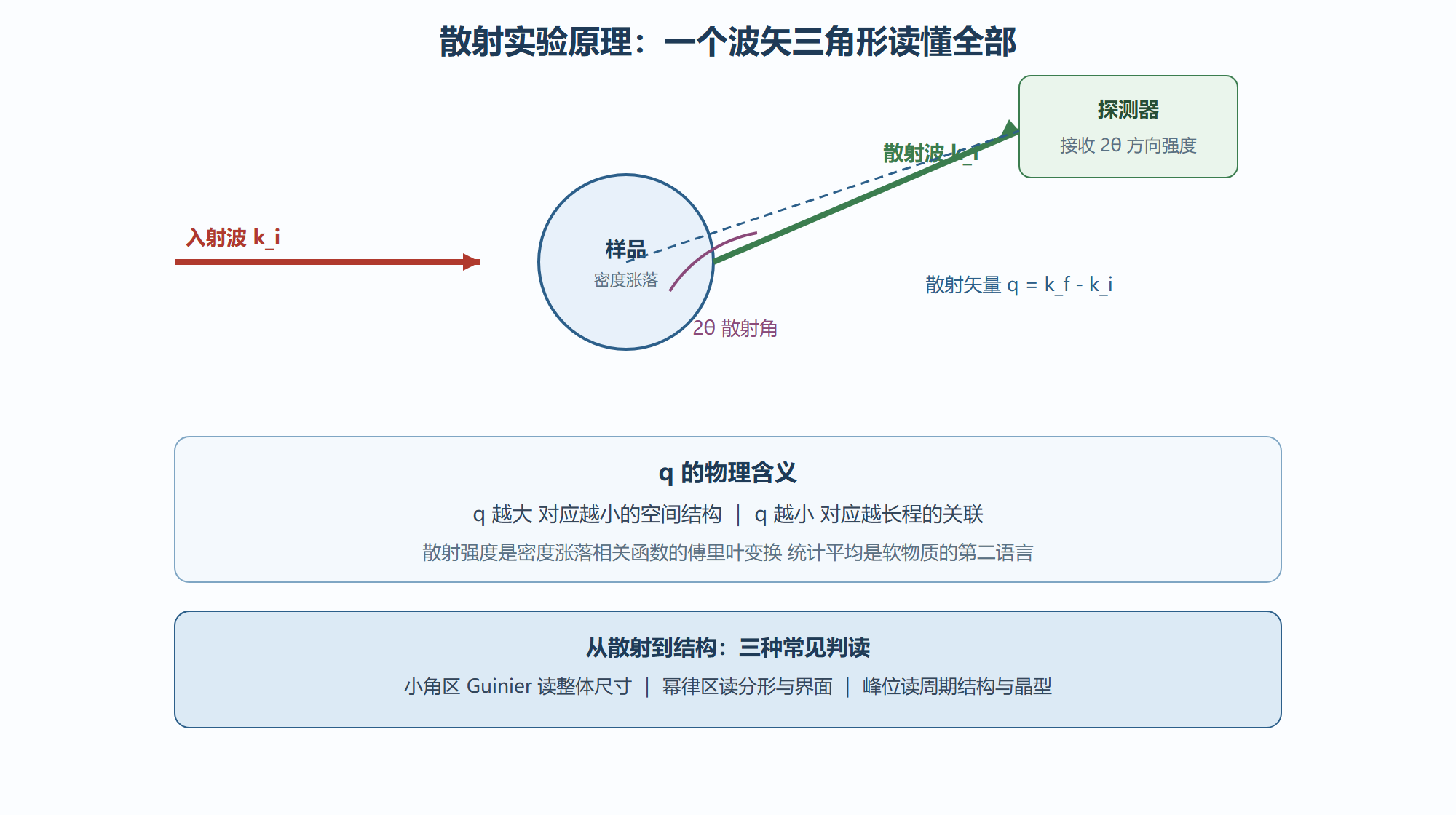

图：散射实验的布局与"角度换尺寸"原理

三种探针的分工

可见光散射。样品要透明或半透明，尺度看微米（正好是胶体与乳液）。仪器便宜、可在家用级实验复刻（第 5.2 节会见到手机版粒度仪的思路），动态光散射是它最得意的变体。

X 射线散射。波长埃级，大小角度通吃纳米世界：高分子的回转半径、胶束的核壳结构、层状膜的层间距都是它的主场。同步辐射光源的亮度让"边剪切边散射"成为常规——结构在流场中如何取向，当场看直播。

中子散射。贵且少（反应堆或散裂源），但有独门绝技：中子对氢与氘的散射反差巨大，把部分氢换成氘就能"点亮"特定分子——在浓溶液里单独看清高分子链的形状，别的方法做不到。蛋白质的折叠、聚合物共混物里单链的尺寸，中子 deuteration 标记是标准操作。

动态光散射：把第 4 章的账本测出来

静态散射给结构，动态散射给运动。逻辑干净：散射光强来自亿万颗粒的干涉叠加，颗粒布朗乱走，叠加结果随之涨落；颗粒小走得快、涨落快，颗粒大走得慢、涨落慢。用相关器统计涨落衰减的快慢，得到弛豫时间，除一下就得到扩散系数，再走爱因斯坦关系（第 4.2 节）反推流体力学半径。

一次测量两头收益：尺寸（经由扩散系数）与扩散行为本身（检验模型）。蛋黄酱厂商的质量控制线上就有它的身影——在线动态光散射盯着滴径，超标报警，比抽样镜检快一个数量级。

⚠️ 常见坑：动态光散射默认"球形单分散"。样品若有多尺度分布或有聚集，反演会给出有偏的"等效半径"；先用显微镜看一眼形貌，再决定信不信散射的数字，这是老练实验员的标准顺序。

回家可以做的小观察

激光笔照一杯清水，侧面只见一道细光束；换一杯滴了几滴牛奶的稀溶液，整杯被照亮——牛奶滴把光散射到四面八方，你在用肉眼当探测器。再加浓一点，光走不了几厘米就散尽（这就是浓牛奶不透光的原因）；这同时演示了散射的威力和它的透光门槛。

动手算一遍：从散射峰位到颗粒尺寸

"峰位给尺寸"这句话可以完整走一遍数。胶体晶体的第一布拉格峰出现在散射矢量 q* 处，面间距 d = 2π/q*；若颗粒按面心立方排布，颗粒间距再除以结构因子即得颗粒直径。再补上动态光散射一头：测得强度相关函数衰减率 Γ，D = Γ/q²，代入爱因斯坦关系反推流体力学半径。两条独立路线对同一批样品，应当给出一致的尺寸——散射实验的自检标准就是这个交叉核对。

import math
kT, eta = 4.11e-21, 1e-3
# 路线一：静态峰位
for qstar in [2e6, 5e6, 2e7]:            # 第一峰位，每米
    d = 2 * math.pi / qstar
    r_hcp = d / math.sqrt(3)             # 密堆积的近邻间距
    print(f"q*={qstar*1e-6:>4.0f}/nm -> 面间距 {d*1e9:6.1f} nm, "
          f"近邻间距约 {r_hcp*1e9:5.1f} nm")
# 路线二：动态光散射（探测角 90 度，波长 532 纳米）
q_dls = 4*math.pi/532e-9*math.sin(math.radians(45))
for Gamma in [500, 2000, 8000]:          # 相关函数衰减率，每秒
    D = Gamma / q_dls**2
    r = kT / (6*math.pi*eta*D)
    print(f"衰减率 {Gamma:>5} /s -> D={D:.2e} m2/s -> "
          f"流体力学半径约 {r*1e9:4.0f} nm")
​

两段输出拼起来正好是一份乳液质控报告的骨架：静态路线给出"排列间距约多少纳米"，动态路线给出"布朗半径约多少纳米"，两者相差应在密堆积几何因子以内。工业在线检测报警阈值就设在这两个数字的漂移上——散射曲线的任何一个峰位挪动，都对应着滴径分布发生了配方员需要知道的变化。

本节要点回顾

• 航拍逻辑：散射给统计平均的结构频谱，快而无损，但认不出个体——与显微天然互补。
• 角度换尺寸：散射矢量与结构尺寸成反比；光看微米、X 光看纳米、中子看标记过的氢。
• 曲线三段读法：低角平台、中段特征峰（尺寸与有序度）、高角幂律（界面粗糙）。
• 动态版两头赚：涨落快慢给扩散系数，反推流体力学半径，还能顺带检验动力学模型。
• 别迷信反演：球形假设与分散度会带偏结果，显微先看一眼再下结论。

下一节从航拍落到街景：显微镜下，颗粒一个一个看得见，还能逐帧追踪它们的散步。
