本节摘要：总线是外设与主控之间的"交通法规"。本节从两根线的 I2C、四根线的 SPI 讲到可枚举的 PCIe，对比三者的通信模型、时钟角色、设备寻址与软件接口差异，为第 4 章的总线驱动模型打好物理层底子。

芯片圈的行话把这三条总线分成"两根线""四根线"和"差分对"，一句话就点出了各自的复杂度梯度：I2C 用两根线（时钟加数据）拼出多设备共享总线；SPI 用四根线（时钟、两根数据、片选）换更高的速率与全双工；PCIe 用高速差分对加交换结构，撑起显卡与固态盘的吞吐。驱动写给哪条总线上的设备，就得懂哪条总线的规矩——总线决定了你怎样"够到"寄存器。

I2C：两根线上的地址喊话

I2C 总线只有两根线：串行时钟线与串行数据线，所有设备并联其上，靠七位地址区分彼此。通信永远是主设备发起：先在总线上喊出目标地址，应答的设备继续对话。数据线是开漏输出配上拉电阻——任何设备都可以把线拉低，这种电气设计让多设备共存成为可能，也带来了 I2C 的速度上限：标准模式一百千赫兹、快速模式四百千赫兹，再往上就要更严格的电气条件。

一次"读传感器温度寄存器"的完整对话，在逻辑分析仪上是这个样子：

START | 设备地址 0x48 写 | ACK | 寄存器号 0x00 | ACK |
RESTART | 设备地址 0x48 读 | ACK | 数据 0x1C | NACK | STOP
        主机指定要读哪个寄存器，随后转为读方向取回数据
​

两个 I2C 特有的现象值得记下。时钟拉伸：慢速从设备可以拉住时钟线，让主设备等它准备好——这是从设备的"喘气权"。总线死锁：从设备在主机复位中途卡在"以为自己在发数据"的状态、一直拉着数据线，总线就瘫了；老练的驱动会用九个时钟脉冲加停止条件这类手法解救。这些电气层的脾气，到了第 4 章会被 I2C 核心层封装掉，但出问题时你还得下到这一层看波形。

SPI：四根线的全双工专线

SPI 加了两根数据线（主出从入、主入从出）与片选线，换来三个质变：全双工（收发同时进行）、更高速率（几十兆赫兹起步）、无地址协议（片选拉低谁，谁就是对话对象）。没有地址、没有应答机制，一切靠双方预先约定的"模式"对齐——时钟极性与相位组合出四种模式，主从双方必须一致，模式配错的典型症状是"数据错位一个比特"。

SPI 传输的字节序对话（模式0，先发高位）：
主机: 0x03 0x00 0x2A        读命令 + 寄存器地址 + 填充字节
从机: 0x00 0x00 0x1C        填充 + 填充 + 目标寄存器数据
本质是移位寄存器对射：主机发 N 字节，必然同时收回 N 字节
​

Flash 芯片、显示屏、高速 ADC 是 SPI 的常客。它的驱动模型也因"无地址"而直白：内核 SPI 核心层把"片选、模式、速率"做成设备参数，传输用消息结构描述，第 4 章的 spi_driver 一节会实际写一遍。

PCIe：可枚举的差分高速公路

前两条总线都解决不了"设备自报家门"的问题——挂了什么设备，软件只能靠板级描述。PCIe 从物理层就换了个世界：高速差分对、包交换协议、树状拓扑（根复合体挂交换器，交换器挂端点）。最关键的是配置空间：每台设备加电后都自带一份标准化的身份与能力清单——厂商识别、设备识别、内存空间需求（BAR，基址寄存器）。

软件枚举就是沿着这棵树读配置空间：发现设备、读出它需要多大的地址窗口、分配物理地址、把窗口基址写回 BAR。枚举完成后，设备的寄存器区就被映射进统一地址空间，访问方式回到了 3.1 节的 ioremap 那一套。驱动无需知道设备插在哪个槽——总线号、设备号、功能号三层编号唯一定位，写在设备描述里递给驱动。

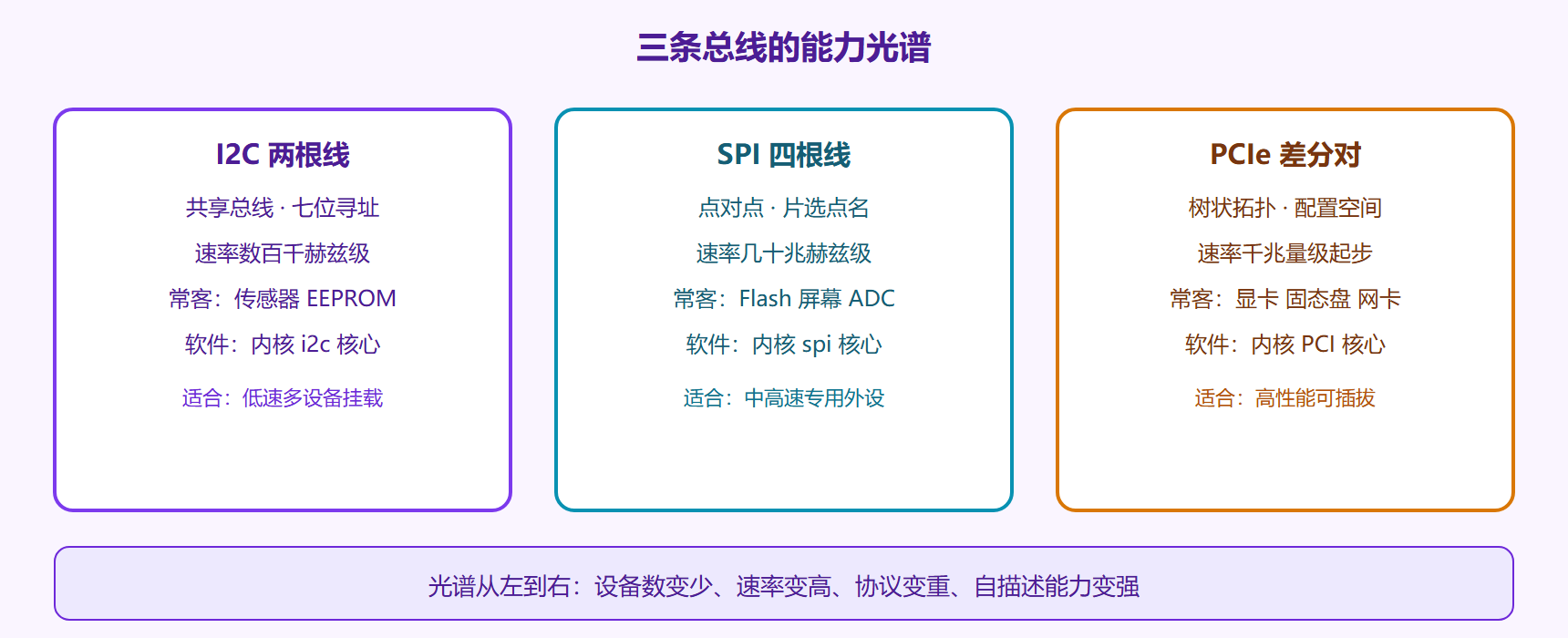

三总线能力对照

从总线视角回看驱动写作

三条总线对驱动写作的影响可以压缩成一张表：

看出规律了吗？发现机制与访问方式组合出三类驱动形态，而"probe"是它们共同的入口仪式。这正是下一章的主角：内核把"设备怎么来、驱动怎么认"抽象成了统一的总线模型——平台总线、I2C 总线、SPI 总线、PCI 总线在软件层共享同一套匹配与探查框架。

⚠️ 常见坑：把 I2C 设备当内存映射设备访问。I2C 设备的"寄存器"是总线报文里的字节偏移，不存在物理地址，ioremap 对它毫无意义——总线上没有"地址窗口"这回事。

上手：用系统工具窥探三条总线

认识总线不必等到写驱动那天，现成系统就是观察场。嵌入式开发板上，设备树的运行时视图（系统设备树目录）把 I2C 与 SPI 控制器连同挂载的子设备一览无余；桌面系统上，总线枚举工具列出每台 PCIe 设备的厂商识别与设备识别——PCIe 的"自报家门"在这里直接可见：

$ lspci -nn | grep -i net
03:00.0 Ethernet controller [0200]: 厂商识别:设备识别
    ↑ 总线03 设备00 功能0 ← 三层编号唯一定位

$ ls /proc/device-tree/ 2>/dev/null
...  i2c@ff020000  spi@ff1f0000  ...
​

第一份输出里的方括号编码就是配置空间里读出的身份对——第 4 章讲匹配表时你会认出：PCI 驱动的匹配表登记的正是这些号码。第二份输出是设备树在运行系统里的投影，控制器节点与子节点的关系清晰可见。工具先行是硬件学习的好习惯：先看见总线上的居民，再研究怎么跟他们说话。

从逻辑分析仪波形到软件报文

嵌入式调试常配一件入门硬件——逻辑分析仪：几根探针夹在总线上，软件把电平变化翻译成协议报文。一次 I2C 读取在屏幕上呈现为"起始位、地址、应答、数据、停止位"的完整序列，与 3.4 节的文字描述逐字对应。这种"波形与代码互相印证"的体验，是建立硬件直觉最快的方式——第 7 章的排错工具箱里，它也是诊断总线死锁、时序违例的终极手段。

三条总线怎么选

给一块新板子排外设时，总线选型有三个常用判断维度：速率——低速配置类外设（每秒几个读数）I2C 足矣，中高速数据流（传感器原始波形、显示屏缓冲）SPI 更稳，吞吐大类（存储、网卡）才轮到内存映射或 PCIe；布线成本——I2C 两根线挂一串设备最省引脚，SPI 的片选线随设备数量增长，PCIe 的差分对则是高速专属的布线功课；软件生态——I2C 与 SPI 设备的驱动骨架高度模板化，接错线的排错成本主要在硬件侧，PCIe 设备则享受自动枚举的便利但要求设备实现完整的配置空间。三维度摆在一起你会发现：总线的"脾气"决定了驱动代码的形状——这正是下一章要把它们统一进总线模型的原因：形状不同，撮合的流程相同。

本节要点回顾

• I2C：两根线、七位地址、主从应答，低速多设备的省钱方案。
• SPI：四根线、片选点名、全双工，中高速外设的主力，模式配错数据错位。
• PCIe：配置空间自报家门、BAR 分配地址窗口、枚举后回归内存映射访问。
• 总线决定驱动形态：发现机制与访问方式的组合，预告了下一章的统一总线模型。

物理层的课补完了。第 4 章回到软件世界，看内核如何用统一的总线模型把"设备描述"与"驱动代码"撮合到一起——那个从第 2 章就写死的 GPIO 地址，终于要有个体面的归宿。
