4.1 平台总线：device 与 driver 的匹配游戏

4.1 平台总线：device 与 driver 的匹配游戏

本节摘要：内核总线模型用"总线、设备、驱动"三个角色统一了硬件接入方式。本节拆解匹配机制的生命周期、匹配表的写法、probe 与 remove 的契约，并回答一个问题：一块焊死在板上的 GPIO 设备，凭什么也要走"总线"流程？

设想一家相亲交易所：一侧登记着"待认领的硬件"，另一侧登记着"有意愿的驱动"，中间的撮合人拿着双方的卡片比对条件——对上了，安排双方见面（probe）；对不上，各自等待。内核总线模型就是这个交易所的工程化实现，而且比任何比喻都严谨：登记有先后，后到的一方负责触发匹配；匹配成功后的见面有一份严格的行为契约；任何一方离场，另一方都会收到通知。

三个角色与一条铁律

总线模型只有三种角色。总线是撮合平台，维护两张链表：设备表与驱动表。设备是硬件的代表，携带着"我是谁"的身份信息。驱动是操作方法的集合，携带着"我认识谁"的匹配表。

铁律是登记触发匹配：任何一方注册进总线时，内核都会遍历对面的链表，为每个候选者调用总线的匹配函数。设备先注册、驱动后注册，匹配发生在驱动注册的那一刻；反过来亦然。这条规则解释了第 7 章排错实录里的一个经典案例——probe 迟迟不来，原因往往是匹配条件根本对不上，而非"没注册"。

为什么焊死在板上的设备也要走总线？PCIe 这类总线有枚举协议，设备"自己走上门"；而 GPIO、内存映射外设没人替它们登记，内核便造了一条虚拟的平台总线，让设备树展开出的板载设备在此登记。统一的模型换来统一的机制：匹配、probe、电源管理、热插拔，平台设备与 PCIe 设备共享同一套基础设施。

匹配表：驱动的"择偶条件"

平台驱动用匹配表声明自己认识的硬件，核心字段是与设备树节点 compatible 属性比对的字符串：

#include <linux/platform_device.h>

static const struct of_device_id led_of_match[] = {
    { .compatible = "vendor,board-led" },   /* 厂商前缀加设备名 */
    { /* 哨兵结尾，必须保留 */ }
};
MODULE_DEVICE_TABLE(of, led_of_match);       /* 供模块自动加载工具识别 */

static struct platform_driver led_platform_driver = {
    .probe   = led_probe,
    .remove  = led_remove,
    .driver  = {
        .name           = "board-led",
        .of_match_table = led_of_match,
    },
};
module_platform_driver(led_platform_driver); /* 一行宏完成注册与注销 */
​

匹配流程值得在脑中过一遍：设备树里 compatible 为"vendor,board-led"的节点被展开成平台设备并注册；平台驱动注册时，总线遍历设备链表，比对每台设备的 compatible 与匹配表；命中即调用驱动的 probe，并把设备指针递进去。匹配表就是驱动与设备树之间的契约文本——第 4.2 节写设备树时，字符串必须一字不差。

⚠️ 常见坑：匹配表漏写哨兵项，或 compatible 字符串与设备树节点差一个字符。后果都一样：加载成功、日志安静、probe 永不执行。排查方法是查设备的匹配状态目录——第 7 章给出完整手法。

probe 与 remove：一份对称契约

probe 是"确认接管"的仪式：内核把设备交给你，你在这里取资源、映射寄存器、注册中断、创建字符设备，最后返回零表示接管成功。remove 是归还仪式：probe 里做的每件事都要在这里逆序撤销。

static int led_probe(struct platform_device *pdev)
{
    struct resource *res;
    void __iomem *base;
    int ret;

    /* 取寄存器资源并托管映射：失败自动回收，无需手写回滚 */
    res = platform_get_resource(pdev, IORESOURCE_MEM, 0);
    base = devm_ioremap_resource(&pdev->dev, res);
    if (IS_ERR(base))
        return PTR_ERR(base);

    /* 取中断资源并托管注册（设备树提供中断号） */
    ret = devm_request_irq(&pdev->dev, platform_get_irq(pdev, 0),
                           button_isr, IRQF_TRIGGER_RISING,
                           "board-led", NULL);
    if (ret)
        return ret;

    /* 后续：创建字符设备、登记设备模型——第 2 章的三步 */
    return 0;
}

static int led_remove(struct platform_device *pdev)
{
    /* 托管资源自动释放，这里只处理手工申请的部分 */
    return 0;
}
​

devm_ 托管族在 3.1 节亮过相，这里看它的完整威力：probe 里任一步失败直接 return，已申请资源由框架自动回收；remove 函数因此经常只剩一行返回。托管机制把"错误处理"从驱动的体力活清单里划掉了大半。

两个契约细节别忽略。其一，probe 可能被多次调用——同型设备装了几台，就探几次，驱动必须每次都独立初始化、互不干扰；其二，probe 里可以睡眠（进程上下文），但必须快速失败——拿不到的资源立刻返回错误，别让总线枚举干等。

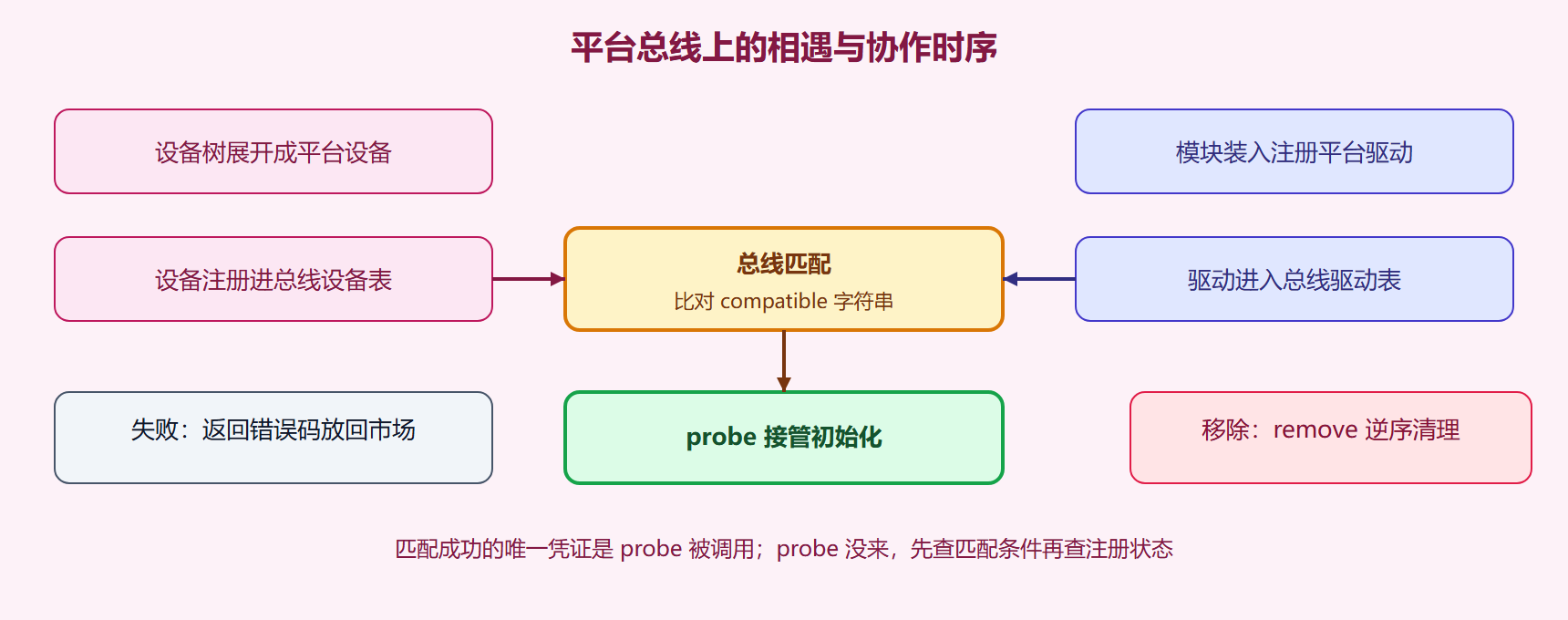

匹配与探查的时序全景

电源管理与生命周期挂钩

总线模型还送了一份大礼：设备的电源事件会自动路由到驱动的电源回调。系统休眠时，总线按依赖顺序调用每台设备驱动的挂起回调；唤醒时逆序恢复；设备空闲时，运行时电源管理框架可让设备自动进入低功耗态。第 6.3 节专门展开这套机制——这里只需记住：接入总线模型，电源管理的入场券就到手了，游离在模型之外的驱动（比如手工注册的杂项设备）要补这套机制得自己造轮子。

常见追问

追问一：设备与驱动的注册有先后吗？先装驱动、后展开设备树，还能匹配上吗？ 能，这正是"后注册的一方触发匹配"的价值所在。内核启动早期设备树先展开，平台设备先入册；驱动模块后装入，注册瞬间总线翻一遍设备表，当场撮合。反过来，驱动先在册、设备后出现（热插拔或晚展开的节点），注册动作同样触发对驱动表的扫描。双方地位对等，谁最后到场谁负责敲门——理解了这一点，"模块装入成功但 probe 没来"这类问题的排查面就清晰了：要么匹配条件不符，要么设备那一侧压根没注册。

追问二：一个驱动能同时服务多种设备吗？ 能，靠的是匹配表的多行登记。匹配表本质是一个数组，每行一个支持的兼容标识，末行哨兵收尾；不同板子的设备树节点只要 compatible 落在这个清单里，都会被撮合给同一个驱动。probe 内部再按设备差异取各自的资源——驱动描述"能力"，设备树描述"实例"，能力清单写宽些，实例有多少都不怕。这个"一对多"的形状，正是第 8 章讲一份驱动服务无数板子的技术前提。

本节要点回顾

• 三角色一铁律：总线、设备、驱动；后注册的一方触发匹配。
• 平台总线是虚拟撮合所：给不可枚举的板载设备享受统一模型待遇。
• 匹配表即契约：compatible 字符串与设备树一字不差，哨兵项不能漏。
• probe 与 remove 对称：托管资源把错误处理与清理的负担降到最低。

撮合机制有了，另一边的"硬件描述"从哪来？下一节打开设备树——把整块板子的外设写成一棵数据之树。
