4.2 设备树：把硬件拓扑写成数据

本节摘要：设备树是用数据描述板载硬件的标准格式。本节从一段真实的板级描述入手讲语法（节点、属性、引用），走通从源码到设备Blob的编译流程，再看驱动侧如何用资源接口取出地址与中断，最后把第 2、3 章所有写死的常量一次性替换干净。

一份设备树源文件读起来像一份硬件清单的族谱：根节点代表整块板子，子节点代表总线与外设，节点属性写明寄存器区、中断、时钟、引脚配置。本章主线里那盏 LED 与那个按键，最终都会在这棵树上各占一个节点。先看一段浓缩了全部常见要素的源码：

/* 板级描述源文件片段（节选自一块 ARM 开发板） */
/dts-v1/;

/ {
    compatible = "vendor,eval-board";
    #address-cells = <1>;
    #size-cells = <1>;

    leds {
        compatible = "vendor,board-led";
        reg = <0xfdd20000 0x100>;        /* 寄存器基址与长度 */
        led-gpio = <18>;                  /* 自定义属性：第 18 号引脚 */
    };

    keys {
        compatible = "vendor,board-key";
        interrupt-parent = <&gic>;        /* 中断走到哪个控制器 */
        interrupts = <0 42 4>;            /* 中断号与触发类型 */
    };

    i2c0: i2c@ff020000 {
        compatible = "vendor,i2c-ctrl";
        reg = <0xff020000 0x1000>;
        clock-frequency = <400000>;       /* 四百千赫兹快速模式 */
        #address-cells = <1>;
        #size-cells = <0>;

        sensor@48 {
            compatible = "vendor,tmp-sensor";
            reg = <0x48>;                 /* I2C 从地址 */
        };
    };
};
​

语法三件套：节点、属性、引用

节点是大括号包起的一个硬件单元，名字惯例是"设备名加单元地址"，如 i2c@ff020000 里的艾特符号后就是其总线地址。属性是键值对：值可以是字符串、数字列表或字节序列。三组属性最常打照面：compatible 是匹配凭据（4.1 节的契约文本）；reg 是寄存器区描述（基址加长度，长度含义由 #size-cells 约定）；interrupts 是中断声明（中断父节点、编号、触发类型）。

引用用艾特加标签写成，interrupt-parent = <&gic> 意思是"我的中断由标签为 gic 的控制器接管"。引用机制让树里不必重复抄写控制器节点——一个标签，处处引用，这正是"树"的拓扑表达力：设备挂在控制器下、中断通向控制器、时钟取自时钟单元，物理连接关系一图讲清。

节点标签 i2c0: 这类前缀是给人用的快捷名。树里还有一个隐含规则值得点破：sensor@48 的地址单元数由父节点 #address-cells 决定——I2C 总线上单元地址是从地址（一个单元），而内存总线上是物理地址（一到两个单元）。cell 声明就是树里的"度量衡制度"，父子之间必须对齐。

编译与加载：从源码到内核

设备树源文件不直接被内核读取，而是编译成紧凑的二进制Blob：

$ dtc -I dts -O dtb -o board.dtb board.dts     # 源码编译为二进制
$ dtc -I dtb -O dts -o dump.dts board.dtb      # 反向反编译，排错常用
$ fdtdump board.dtb | head -20                  # 查看二进制内容
​

启动时引导程序把Blob连同内核一起加载，内核启动早期将其展开成内部设备树结构，再按节点逐个创建平台设备（或 I2C、SPI 设备）注册进相应总线——4.1 节"设备树展开成平台设备"那一格说的就是这一步。改板子、换外设，只改树源文件重编译，内核与驱动代码纹丝不动。

排错时有两个系统接口是你的老朋友：运行中的系统会把整棵设备树以文本形式暴露在系统目录下，随时可查；每个设备的 sys 条目也能反向找到它的树节点。第 7 章的"probe 不来"实录里，第一步就是核对这两个地方。

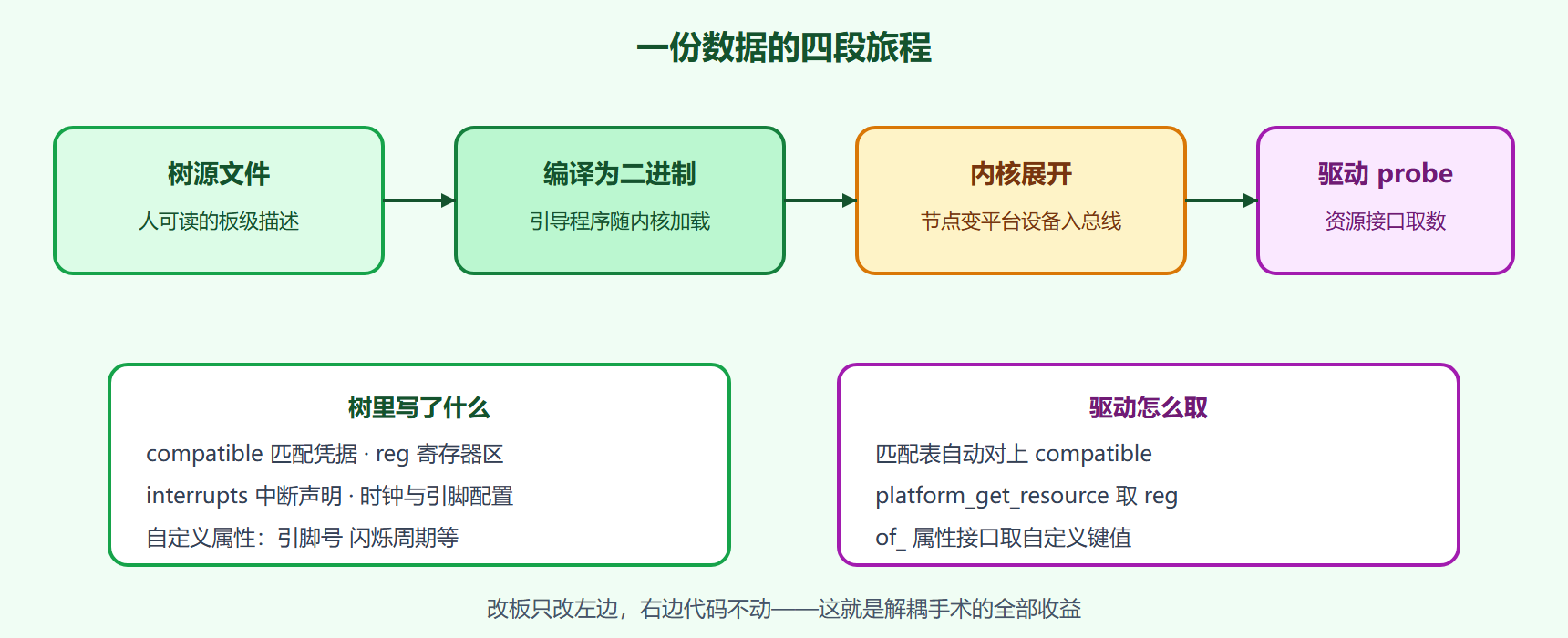

设备树到驱动的信息流转

驱动侧：把写死的常量全部换掉

4.1 节的 probe 已经用资源接口拿过寄存器，这里补齐中断与自定义属性的取法，LED 驱动的"去硬编码"就此收官：

#include <linux/of.h>
#include <linux/platform_device.h>

static int led_probe(struct platform_device *pdev)
{
    struct resource *res;
    void __iomem *base;
    int gpio, irq, ret;

    /* 寄存器区：树里的 reg 属性 */
    res  = platform_get_resource(pdev, IORESOURCE_MEM, 0);
    base = devm_ioremap_resource(&pdev->dev, res);
    if (IS_ERR(base))
        return PTR_ERR(base);

    /* 中断号：树里的 interrupts 属性，控制器已解析 */
    irq = platform_get_irq(pdev, 0);
    if (irq < 0)
        return irq;

    /* 自定义属性：led-gpio，取不到给默认值 */
    if (of_property_read_u32(pdev->dev.of_node, "led-gpio", &gpio))
        gpio = 18;

    pr_info("board-led: 寄存器已映射，引脚 %d，中断 %d\n", gpio, irq);
    return 0;
}
​

对比一下第 2 章的写法：基地址从写死变成树提供，中断号从写死变成树提供，引脚号从写死变成树提供（还有缺省兜底）。同一份驱动二进制，放进设备树描述不同的两块板，无需重编译——这份可移植性就是当初那场"解耦手术"的复利。

💡 关键直觉：设备树属性分两层——标准属性（reg、interrupts）由总线框架解析成资源对象，驱动用资源接口取；自定义属性存在节点上，驱动用属性接口按名取。分清"框架代收"与"自助提取"，取数代码就不会写错层。

树也会长坏：三棵歪树示例

引用悬空：interrupt-parent 指向不存在的标签，编译期就报错——这类问题最友好，出不了门。

cell 度量衡错配：父节点声明单地址单元，子节点 reg 却写了两个数，反编译看着正常、解析全乱——树能编过，设备地址离奇。排查靠逐层核对 cell 声明。

compatible 大小写或前缀不一致：树里"Vendor,board-led"、匹配表里"vendor,board-led"，肉眼难辨、匹配必败。这就是 4.1 节警告过的那类"安静失败"，第 7 章的实录会给完整破案过程。

本节要点回顾

• 树是硬件说明书：节点表设备、属性表参数、引用表连接，编译成Blob随内核启动。
• 标准属性框架代收：reg 与 interrupts 变成资源对象，probe 里按索引取。
• 自定义属性自助提取：of_ 属性接口按名读取，配缺省值增强容错。
• 改板不改码：板级差异全部沉淀在树里，驱动二进制跨板复用。

通用平台设备走通了，但树里那个挂在 I2C 控制器下的传感器节点还没人管——下一节把总线模型套到 I2C 与 SPI 上，看真实总线上的驱动长什么样。
