1.3 从平面到立体：一场被迫的范式转移

1.3 从平面到立体：一场被迫的范式转移

范式转移（paradigm shift）在这里指：解决短沟道效应的出路不再是"把平面器件做得更精"，而是改变"沟道躺平、栅极从上压"这个延续五十年的几何前提。 本节讲清三件事：胡正明团队 1999 年论文给出了怎样的数学论证；把沟道立起来在工艺语言里意味着什么；为什么最终量产的是三栅 FinFET 而不是教科书里更理想的双栅。

一篇论文如何改写器件设计语言

1999 年到 2000 年间，加州大学伯克利分校胡正明（Chenming Hu）团队连续发表关于 FinFET 的论文，其中《FinFET—A Self-Aligned Double-Gate MOSFET Scalable to 20 nm》成为被引用最多的那一篇。论文里没有惊艳的实验数据，核心是数值求解三维泊松方程后得到的一组结论：把沟道做成垂直于衬底的薄硅鳍、让栅极从两侧（或三侧）包裹，短沟道效应的抑制能力随鳍宽的缩小指数增强。

论证的骨架可以拆成三步。第一步，把短沟道效应的严重程度与"栅极对沟道中心电势的控制比例"挂钩，定义栅控因子——沟道中心电势随栅压的变化率。平面器件因为源漏电场穿透，这个因子大约 0.6 到 0.7；栅极漏一成控制力，漏极就多拿一成话语权。第二步，对薄鳍结构求解泊松方程，得到栅控因子随鳍宽指数逼近 1 的解析趋势：鳍宽 10 纳米时已超过 0.9。第三步，也是最关键的一步，指出源漏耗尽区在沟道里的交叠长度随鳍宽指数衰减——鳍宽从 20 纳米缩到 8 纳米，交叠长度下降两个数量级。

这三步合起来释放了一个颠覆性的信号：鳍宽取代栅长，成为抑制短沟道效应的主控变量。 此前五十年的器件微缩都围绕"怎么把栅长做短"组织工艺；这篇论文之后，先进工艺研发的中心问题变成"怎么把又高又窄的鳍做出来"。

值得停下来想一层：论文用的工具并不新——泊松方程、有限差分、MATLAB。新的是提问方式。同时代大量研究在"更薄的栅介质、更陡的掺杂分布"里寻找平面结构的出路，相当于在旧范式里做优化；胡正明团队问的是"什么几何形状能让静电学公式本身变漂亮"。这种从"优化参数"到"更换变量"的跳跃，是范式转移的典型特征。

工艺语言的翻译：把"包裹"变成可制造的动作

理论上的"两侧夹住沟道"，落到工艺上是一连串必须重新发明的动作。平面时代的全部工艺——光刻、刻蚀、薄膜、掺杂——都在为一个"俯视的二维图形"服务；鳍式结构要求工艺垂直方向也精确可控。这个翻译过程里最典型的例子是鳍的成型：193 纳米浸没式光刻的直接分辨极限在 40 纳米上下，而 22 纳米节点要求的鳍宽只有 6 到 8 纳米，差着五倍。

解法是把"直接刻出细线"改写成"用侧墙定义细线"，也就是自对准多重图形技术。它的思路很像用模具的边沿画线：先刻出一排较宽的牺牲线条，在其侧壁保形沉积一层薄膜，再把牺牲层去掉，剩下的侧墙薄膜就是窄线条，宽度由沉积厚度决定——厚度控制比光刻分辨率容易一个数量级。下面用 mermaid 复现这条流程链（工艺细节在第 3 章展开）：

注意最后一步的产物：一排间距一致、宽 6 到 8 纳米、高 30 到 40 纳米的硅鳍阵列，之后的栅极工艺横着"跨"过这些鳍，自然形成三面包裹。鳍式结构不是给平面工艺加一道工序，而是把整套工艺的坐标系从 XY 平面扩展到了 XYZ 空间——光刻要管俯视图形，刻蚀要管侧壁角度，薄膜要管台阶覆盖，计量要管三维轮廓。范式转移的成本，大头就花在这套工艺语言的全面重写上。

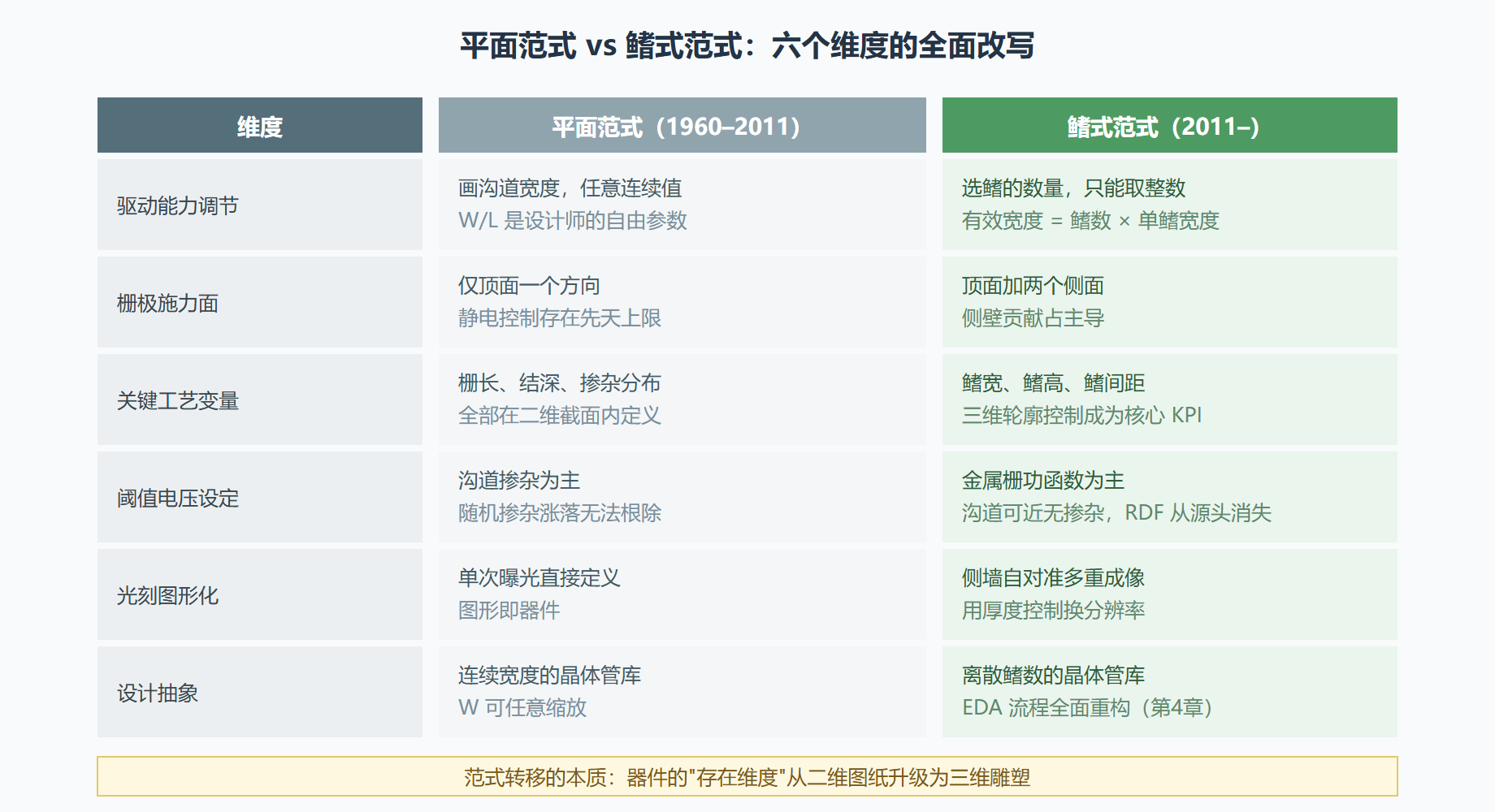

图 1-3 两种范式的对照表

为什么量产的是三栅，而不是更理想的双栅

胡正明原始论文论证的结构是双栅：栅极只覆盖鳍的两个侧面。静电学上双栅更"纯"——鳍顶不参与导电，没有顶部拐角的电场集中问题。但量产落地时，业界清一色选择了三栅（tri-gate）：栅介质连同金属栅把鳍顶也包进来。

原因出在工艺的可制造性上。自对准工艺造出来的鳍，顶部必然有一个有一定宽度、形状受刻蚀影响的顶面。若要把顶面"绝缘掉"，需要额外一道选择性的顶部掩蔽工艺——在只有几纳米宽的鳍顶上做选择性沉积或刻蚀，良率风险极高。更务实的做法是承认顶面的存在，让它参与栅控：拐角的电场集中用鳍顶圆化（把尖角磨圆）缓解，顶面贡献的额外电容换来更强的整体控制。这是整个 FinFET 历史里反复出现的模式：不是选择物理上最优雅的结构，而是选择"现有设备精度下良率最高"的结构。

同样的逻辑也解释了另一个常被问到的问题：为什么不用一步到位的环绕栅（GAA）？2002 年前后学界已经在 IEDM 上展示过环绕栅器件，静电控制比 FinFET 更好。但环绕栅要求把沟道完全悬空或做成水平堆叠的纳米片，工艺跨度太大。FinFET 的聪明之处在于它是"保守的三维化"：仍然使用体硅衬底、仍然沿用平面时代的大部分单元工艺，只是把沟道立起来——产业可以在不推翻既有设备投资的前提下吃到三维结构的静电红利。等到工艺能力再上一个台阶，GAA 才在 2022 年前后逐步接棒（详见第 7 章）。

落地时刻：2011 年的 22 纳米与产业跟进

2011 年 5 月，英特尔宣布 22 纳米三栅工艺量产，首批产品是 Ivy Bridge 处理器，单颗芯片集成约 14 亿个 FinFET。官方给出的对比数据是：与 32 纳米平面工艺相比，同性能下功耗降低约 50%，同功耗下性能提升约 37%。对 1.2 节那笔芯片级算术有所了解的读者会明白，这组数字的主要来源正是静态漏电的坍缩式下降。

此后三年，全行业完成转向：台积电 16 纳米（2015 年量产）、三星 14 纳米（2015 年初）、格罗方德与中芯国际随后跟进。值得注意的细节是各家命名——16、14、22 纳米，这些"节点数字"与栅长的物理对应关系从 FinFET 时代起就名存实亡（22 纳米工艺的实际栅长在 26 到 30 纳米附近），数字更多是营销代际标识。这背后有一整套产业话术的演变，第 5 章第 3 节专门拆解。

本节要点回顾

• 范式转移的实质是换变量：胡正明团队把短沟道效应的主控变量从"栅长"换成"鳍宽"，交叠长度随鳍宽指数衰减，静电控制的解空间被彻底打开。
• 工艺语言全面重写：光刻从"直接刻细线"变成"侧墙定义细线"，薄膜从平面沉积变成台阶保形覆盖，计量从线宽测量变成三维轮廓表征——范式转移的成本在工具链，不在原理。
• 三栅是良率妥协的产物：理想双栅需要难以良率化的顶部掩蔽工艺；三栅承认鳍顶参与栅控，用圆化处理拐角，换来可制造性。
• FinFET 是保守的三维化：沿用体硅衬底与既有工艺栈，让产业在不推翻设备投资的前提下吃到静电红利；更激进的 GAA 留给了下一个十年。
• 2011 年之后节点数字失去物理含义：22 纳米工艺的真实栅长接近 30 纳米，"节点"退化为代际营销符号。

第 1 章到此收束：平面结构的死因（1.1）、死亡证明（1.2）、以及解法的诞生（1.3）都已交代。第 2 章进入 FinFET 的物理内核——三面包裹的静电学到底怎么运作。
