FinFET 的几何语言由四个参数构成：鳍宽 Wfin、鳍高 Hfin、鳍间距 Pfin、栅长 Lg。设计师熟悉几十年的"沟道宽长比 W/L"被"单鳍有效宽度 × 鳍数"取代。 本节把这套三维参数体系逐个拆开：每个参数的定义、量级、为什么是这个值，以及它们之间怎么互相牵制。

先把器件摆上解剖台

想象把一颗 22 纳米节点的 FinFET 从芯片里单独取出来放大十亿倍：一座长条形的"山脊"横卧在衬底上——这就是鳍，长的一维沿着源漏方向，决定栅长；截面是近似的矩形，宽几纳米、高几十纳米。栅极像一座桥横跨过鳍，跨越的方向上栅介质把鳍的顶面和两个侧面都包住，只在源漏两端留出开口。所有 FinFET 的几何讨论，都在这座"山脊加桥"的模型上进行。

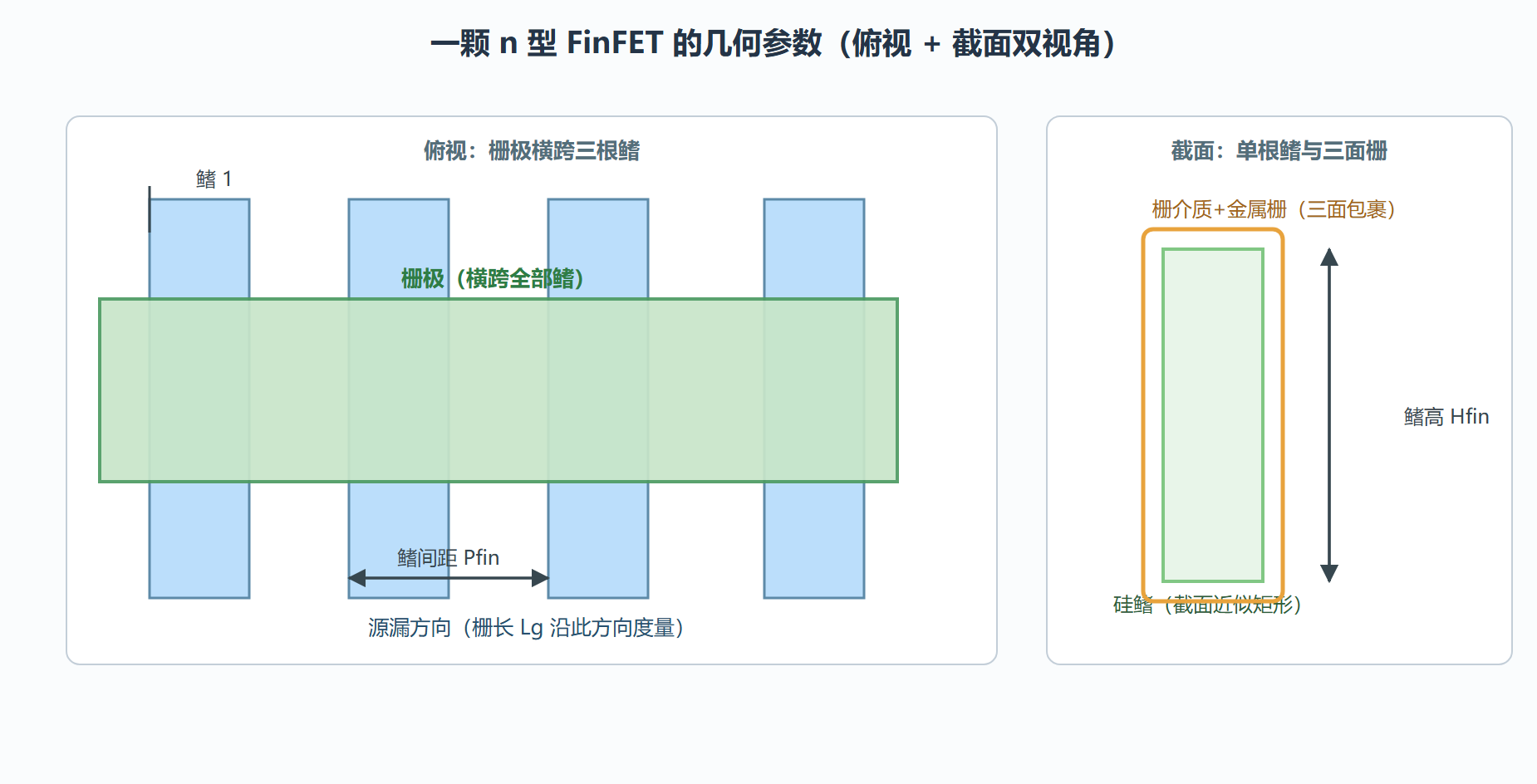

图 2-1 FinFET 三维结构参数标注图

四个参数，四种性格

鳍宽 Wfin 是静电参数。 1.3 节推导过，特征长度 λfin 正比于 Wfin 的平方根——鳍越窄，栅控越强，短沟道效应越轻。22 纳米节点典型值 8 纳米上下，14/16 纳米约 6 到 7 纳米，7/5 纳米节点进一步压到 5 纳米级。它同时是最难做、最要命的参数：刻蚀公差要求控制在正负 0.5 纳米以内（先进节点压到正负 0.2 纳米），因为阈值电压对鳍宽的灵敏度达到每纳米十几个毫伏的量级。鳍宽波动的每一点，都直接换算成阈值散布。

鳍高 Hfin 是驱动参数。 有效宽度公式 Weff = 2Hfin + Wfin 里，鳍高贡献两个侧壁，是驱动能力的主要来源。想加大电流，平面时代加宽沟道（连续可调），FinFET 时代只有两条路：加鳍数，或者加鳍高。加鳍数费面积；加鳍高不占俯视面积，看起来是免费的午餐——但鳍太高了刻蚀时容易倾倒（高深宽比刻蚀的机械稳定性问题），鳍顶圆化与拐角电场也会恶化。所以各代工厂把鳍高锁定在 30 到 50 纳米的窄带里，靠"鳍数离散调节"补精度。

鳍间距 Pfin 是密度参数。 它决定单位宽度的标准单元能塞下多少根鳍，直接影响逻辑单元面积。缩小鳍间距受两个约束：相邻鳍之间的栅介质与隔离填充要放得下；相邻鳍的电场相互屏蔽（间距太近时中间那根鳍的栅控被邻居分走，有效宽度打折）。典型值从 22 纳米节点的 40 到 50 纳米，缩到 5 纳米节点的 25 到 30 纳米。

栅长 Lg 重新变成"次要参数"。 平面时代栅长是主角；鳍式结构里栅控主要靠侧壁，栅长可以在 20 到 30 纳米维持很长一段代际不缩——这解释了 1.3 节提到的现象：22 纳米工艺的真实栅长接近 30 纳米，此后各代也不比它短多少。FinFET 的代际进步，主要发生在 Wfin、Pfin、EOT 和源漏工程上，而不是栅长上。

有效宽度：一个公式改写设计语言

把三面栅控翻译成电路设计师的语言，靠的是有效沟道宽度：

代进典型值（Hfin=34 纳米、Wfin=8 纳米），单根鳍的有效宽度约 76 纳米。也就是说，一颗"1 根鳍"的 FinFET，电学上等效于一颗 76 纳米宽的平面器件，而它在版图上只占一个鳍间距（约 45 纳米）的俯视宽度——**宽度"赚"了近一倍，这正是 FinFET 单元面积优势的来源之一**（另一半来自 fins 共享源漏、单元高度按鳍数分档等版图技术）。

这个公式也宣告了一个时代的结束：平面器件的 W 可以取任意连续值，设计师用 W 微调驱动电流、平衡上下拉强度；FinFET 的 W 只能按 Weff 的整数倍跳变（1 鳍、2 鳍、3 鳍……）。想调 30% 的驱动？没有这个选项，只有 1 鳍（100%）或 2 鳍（200%）。设计流程里所有依赖"连续宽度微调"的环节——定制晶体管、模拟电路尺寸整定、上拉下拉比精调——全部被迫重构。这个影响足够深远，第 4 章用整节展开。

进一步看，连"每根鳍贡献一份完整 Weff"也只是近似。多鳍并联时相邻鳍的边缘电场互相屏蔽，第 n 根鳍的有效贡献略低于单鳍实测值，多根鳍排列时总宽度要打一个百分之几的折扣。SPICE 模型（如 BSIM-CMG）里因此有专门的修正参数。下例是一段用简化模型估算"鳍数-有效宽度-驱动电流"关系的脚本，量级取 22 纳米节点典型值：

Wfin, Hfin = 8.0, 34.0          # nm
Weff_1fin = 2*Hfin + Wfin       # 单鳍有效宽度
Ion_per_width = 0.9e-3 / 1e-3   # A/um 量级（22nm 典型 Ion ≈ 0.9 mA/um）

for nf in (1, 2, 3, 4):
    # 相邻屏蔽：每多一根鳍，边缘鳍贡献打折约 3%
    weff_total = Weff_1fin * nf * (1 - 0.03*(nf-1))
    ion = Ion_per_width * weff_total / 1000.0
    print(f"{nf} 鳍 | Weff≈{weff_total:5.1f} nm | Ion≈{ion*1e3:5.2f} mA")
​

跑出来可以看到：驱动能力的档位是 1、1.94、2.83、3.68 倍——档位之间的"空隙"就是设计师失去的连续自由度，也是标准单元库必须重新规划驱动档位的根本原因。

参数之间怎么互相咬合

四个参数不是四个独立旋钮，而是一组耦合约束。用一张表把主要的相互作用列出来：

实际工艺开发就是在这张耦合表上找帕累托前沿。一个有代表性的取舍：7 纳米级节点曾评估把鳍高从 40 纳米提到 45 纳米换取 12% 驱动提升，模拟显示刻蚀倾倒良率损失与拐角可靠性退化吞掉了大部分收益，最终维持原值、改从源漏外延侧挖性能——参数体系的本质是"总预算守恒"：一处受益必有别处付费。

量它们，用什么尺

几何参数定义得再漂亮，测不准就是空谈。三个参数对应三类量测手段，各自的精度边界值得了解：鳍宽用横截面透射电镜（TEM）标定基准、CD-SEM（电子显微镜在线量测）日常监控——但 SEM 电子束只能感知鳍顶几纳米的信息，测的是顶部宽度，需要用 TEM 数据建立"顶宽-中部宽"换算模型；鳍高用 TEM 与原子探针层析交叉验证；栅长因被金属栅覆盖，只能靠 TEM 剖片或模型反推，量产监控改用电气参数（如特定偏置下的电流）间接锁定。量测链路的误差预算（每环零点几纳米）最终会汇入器件模型的参数散布——设计师在库里看到的 Vth 档位离散，源头就是这串测量与工艺波动的叠加。

本节要点回顾

• 四个参数四种分工：鳍宽管静电、鳍高管驱动、鳍间距管密度、栅长在鳍式结构里退居次要——代际微缩的主战场从栅长转移到了鳍截面。
• 有效宽度公式是设计语言的分水岭：Weff = 2Hfin + Wfin 让宽度"立赚"近一倍，同时把连续的 W 变成离散的鳍数档位。
• 多鳍并联存在屏蔽折扣：相邻鳍边缘电场互叠，每根鳍的贡献递减百分之几，SPICE 模型里有专门修正项。
• 参数体系总预算守恒：缩鳍宽、加鳍高、密鳍距、拉栅长各自受益又各自付费，工艺开发就是在耦合约束上找帕累托前沿。
• 量测链路决定参数可信度：TEM 标基准、SEM 管日常、电气参数间接锁定栅长；零点几纳米的量测误差最终汇入器件模型散布。

几何参数铺好了舞台，下一节让电场登场：三面包裹在泊松方程层面到底改变了什么。
