4.1 宽度量化：设计者失去的连续旋钮

4.1 宽度量化：设计者失去的连续旋钮

平面时代的设计师像在砌一堵可以任意切割的墙：想多宽，就把砖切开半块补上；FinFET 时代砖不能切了，门宽只能按整砖数跳变。 宽度量化不是误差、不是工艺妥协，而是一条物理定义：有效沟道宽度等于整数根鳍的并联，没有中间值。本节看这个整数如何重构驱动强度、单元高度、版图行结构，以及综合器与单元库如何被迫学会"数鳍"。

宽度变成整数：不是误差，是定义

平面工艺里，沟道宽度 W 是连续变量。版图上拖出 42.37 微米，工具照单全收；器件模型在任意 W 上平滑插值，驱动电流随 W 线性缩放。设计者手里因此握着一个连续旋钮：差一点驱动，就把 W 加宽一点，时序刚好收敛。

鳍式结构把这只旋钮掰成了档位。第 2 章给过公式：单根鳍的有效宽度是 2Hfin+Wfin，一个器件的宽度是 N 根鳍的整数倍——N 只能取正整数。想加大 15% 的驱动？没有"1.15 根鳍"这种东西，只能在 3 根和 4 根之间二选一，档位差接近三成。

档位有多粗，看一组 22 纳米级 PDK 的典型数据（归一化驱动电流）：

低鳍数区间档位极粗：从 1 根加到 2 根，驱动翻倍；2 根到 3 根也有近五成的跳变。标准单元库的驱动强度序列因此被迫稀疏——X1.4、X1.7 这类中间档位造不出来，只能靠两个单元并联凑，面积与功耗双双吃亏。

更麻烦的是档位并不严格线性。上表是理想模型；真实硅片上，鳍底应力梯度与界面态随鳍数非单调变化，3 根鳍的实际驱动可能只有 2 根的 1.32 倍而非理想的 1.5 倍。这种"量化引入的非线性偏差"深植于三维静电结构，传统模型参数校不平。后果在签核阶段才爆发：某 SoC 项目里，综合器按标称库选了 3 鳍的反相器，静态时序分析全绿，后仿真却显示输出边沿拖沓到 138 皮秒——比目标值劣化近四成。标称库里没建模的非线性，静态时序分析天生看不见。

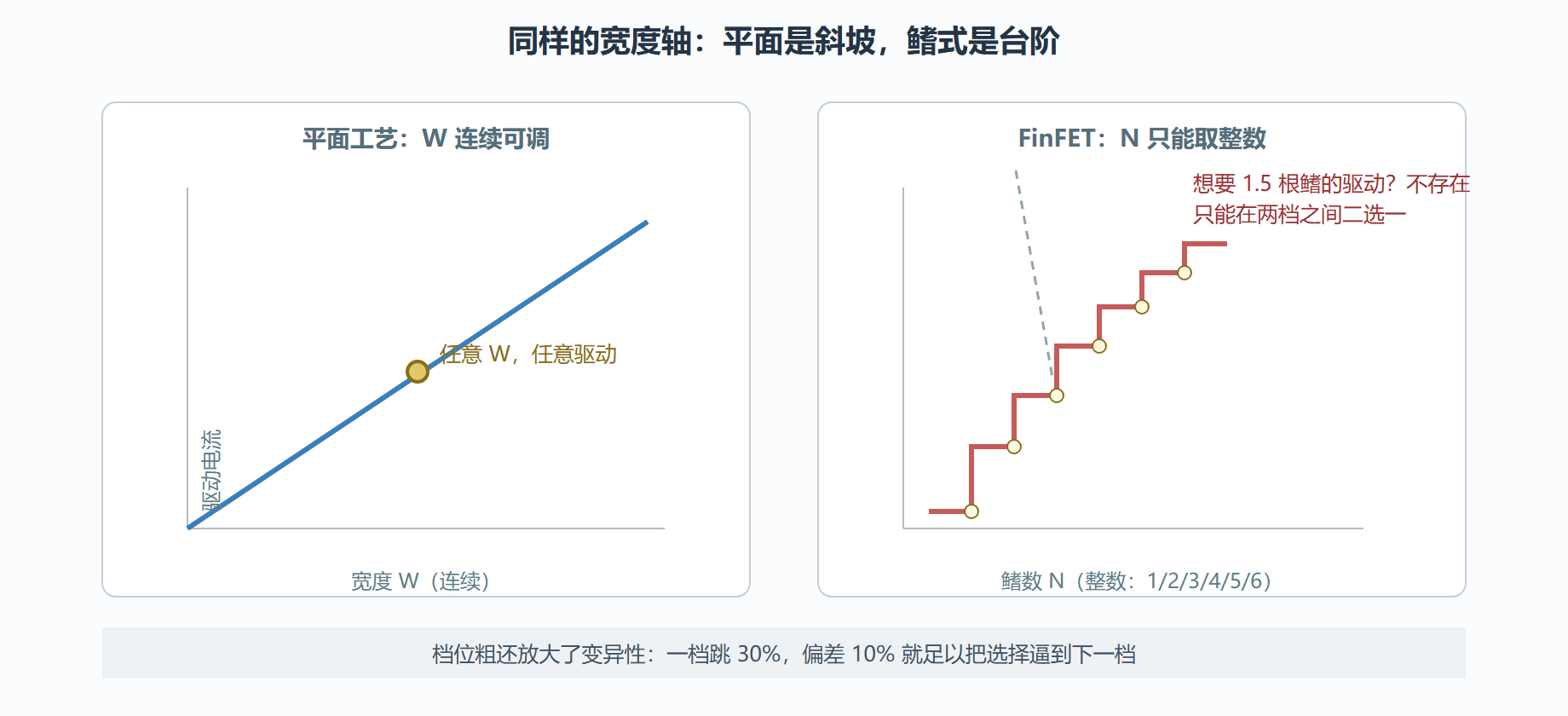

图 4-1 连续旋钮变档位：平面与鳍式的驱动强度景观

鳍对齐：单元高度与版图行结构的重构

宽度量化的冲击穿透到物理设计的地基——标准单元的高度。平面工艺的单元高度是全局常量，由电源轨宽度与间距决定；鳍式单元的高度必须容纳整数根鳍的排列，高度本身成了鳍数的函数。不同鳍数的单元高度不同，而同一版图行（row）内的单元必须共享电源轨——把 4 鳍单元和 2 鳍单元塞进同一行，要么电源轨断裂，要么插入填充结构补齐。

于是版图规则里多了一条"鳍对齐约束"：同一行内所有单元的鳍配置必须兼容，布局工具在行间隙里自动插入不参与逻辑的虚设鳍（dummy fin）来补齐。虚设鳍不导电，却占金属层空间、贡献寄生电容——某 AI 加速器项目里，虚设填充密集区的电源网格被挤弱，局部电压降超标，芯片启动失败。对策是把高驱动单元与存储位单元按行分组物理隔离：宏单元 6 鳍一行、位单元 2 鳍一行，各自成行后，面积省下一成多，关键路径的负时序裕量也改善了两百皮秒级。

注意这条约束如何一路反弹到逻辑综合层：综合器选单元时如果只看时序功耗、不管行兼容性，布局阶段就要用面积和电压降来还债。所以现代综合流程里，"这一族单元允许进哪一行"的提示要在综合阶段就注入，让逻辑优化与物理规划共享同一份整数约束。

综合器学会数鳍：从连续优化到整数规划

旧流程对付量化的土办法是"连续求解，结果四舍五入"。这条路在签核阶段系统性翻车，原因前面说过：四舍五入抹掉的非线性，正是硅片行为的真实组成部分。

现代综合器把整数性编译进了求解器内核，典型流程分两阶段。第一阶段是预枚举与剪枝：读入库时识别每个单元的鳍数属性，对每条候选路径先做一次快速可行性判断——用该鳍数下的驱动电流估算输出边沿，不满足目标就当场剪掉，不进昂贵的精确评估。第二阶段是整数规划主求解：每个逻辑门必须从合法鳍数的单元集合里恰好选一个（0-1 变量），时序与负载约束线性化后联立，目标函数是面积与时序的加权和。关键在于系数显式编码了"3 鳍比线性外推弱 15%"这类实测非线性——求解器不是在理想台阶上选档，而是在真实台阶上选档。

# 驱动强度选档：量化台阶上的最近档搜索（综合器剪枝逻辑的缩影）
drive_table = {1: 0.41, 2: 0.83, 3: 1.22, 4: 1.64, 5: 2.01, 6: 2.43}
# 实测非线性修正：3 鳍比线性外推弱约 12%（示意）
penalty = {3: 0.88}

def pick_fins(target_drive):
    best, gap = None, None
    for n, d in drive_table.items():
        d_eff = d * penalty.get(n, 1.0)     # 用实测档位而非理想档位
        if d_eff >= target_drive:           # 驱动必须覆盖目标
            g = d_eff - target_drive        # 再取最小过驱动，省面积
            if gap is None or g < gap:
                best, gap = n, g
    return best

for t in (1.0, 1.2, 1.35):
    n = pick_fins(t)
    print(f"目标驱动 {t:.2f} → 选 {n} 鳍（有效驱动 {drive_table[n]*penalty.get(n,1.0):.2f}）")
# 目标 1.35 会跳过 3 鳍直接选 4 鳍——这就是档位粗的本质
​

这套机制的收益有实测背书：某 22 纳米项目把"静态时序通过而后仿真失败"的路径占比从 18.7% 压到 2.3%，代价是综合运行时间增加约三成——换来的是签核收敛轮次减少两轮，百万门级设计每轮一天多，总账划算。另有两个高频陷阱值得记录：其一，某单元在库里标着 3 鳍，版图生成脚本坐标四舍五入后实际画出 2 鳍——差整整一根鳍，静态时序全过、硅片全挂；防御办法是例化后立即做鳍数校验，库声明与版图几何逐一比对。其二，不同工艺角下最优鳍数不同（快角 3 鳍够、慢角要 4 鳍），单角优化出的网表换个角就违例，必须多角联合求解，宁可多花一档面积换全角收敛。

单元库重构：让量化可见、可算、可签

所有上层变革的地基是一个正确建模量化的单元库。复用平面库、只改几个数值，是灾难的起点。合规的库至少多出四件事：

• 按鳍数拆分单元：一个反相器不再是黑箱，而是 N 个单鳍器件的显式并联——两根鳍里一根因缺陷阈值漂移 50 毫伏，整体驱动只降两成多而非失效，这种统计鲁棒性要在模型里可见；
• 全工作点仿真矩阵：鳍数 × 电压 × 温度 × 负载 × 输入边沿全组合，一百八十个点上少于一百二十个就会漏掉"3 鳍在高温高压下异常饱和"这类拐点；
• 量化敏感度标注：每条时序弧标出对鳍数变化的敏感等级，敏感弧优先保障；
• 虚设鳍建模：填充结构不参与逻辑，但它的电容必须进寄生提取——功能正确与物理真实，缺一不可。

本节要点回顾

• 宽度量化是定义不是误差：有效宽度等于整数根鳍的并联，驱动强度只能按档跳变，低鳍数区档差可达三成到一倍。
• 档位本身还带非线性：3 鳍相对 2 鳍的真实增益常低于线性外推，标称库不建模它，静态时序就看不见它——后仿真翻车的经典根源。
• 单元高度成了鳍数的函数：鳍对齐约束迫使同行单元鳍配置兼容，虚设鳍补行要付出面积、电容与电压降的代价，行分组要在综合阶段就规划。
• 综合器必须数着鳍做整数规划：预枚举剪枝加整数求解、系数带实测非线性、多角联合——这套组合拳把驱动失配率从近两成压到百分之二。
• 库是量化时代的地基：按鳍拆分、全矩阵表征、敏感度标注、虚设建模，四件事缺一件，上层流程都在沙地上盖楼。

宽度的档位刚数清楚，下一节处理第二张账单：栅从一面变三面之后，藏在版图褶皱里的寄生参数全面涨价。
