一个真实故障：某先进节点 CPU 核心在签核前两周启用精确寄生反标，建立时间违例瞬间从个位数暴涨到 18.7 万条，其中七成三可追溯到同一个来源——侧壁电容的建模偏差。 寄生参数从来不是设计的附属品，它是三维结构写在电路里的指纹。本节拆解三类最难缠的寄生：从修正项升级为主控项的侧壁电容、在纳米尺度失灵的接触电阻、以及从常数变成时变函数的密勒电容。

侧壁电容：从修正项变成主控项

平面器件的栅电容服从平行板直觉：面积除以厚度，模型干净。栅改到三面包裹之后，电场不再垂直穿透单一界面，而是在鳍顶与左右两侧壁三个方向同时分布、互相耦合——侧壁那一份，经由侧墙介质与填充层构成的多介质混合结构，不再是解析公式算得准的量。

它的量级涨得有多快，看三代节点的基准数据：

十年之间，侧壁电容从顶面的四分之一涨到八成以上。鳍越高、侧墙越窄，这一份额越大——而这两条恰恰是每代工艺缩放的方向。若提取工具还把侧壁电容当作固定比例系数（旧流程常见 0.3 倍顶面），3 纳米节点的单管栅电容会被系统性低估四成以上。误差随扇出放大：一个驱动十六个下级的缓冲器，输入负载能差出六个飞法，放到两吉赫兹的路径上就是十几个皮秒的延迟漂移——签核的生死线级别。

工业界的建模对策是结构感知提取：放弃"介电常数乘面积除间距"的粗粒度公式，改用预先构建的多维电容查找表加在线场求解校准。查找表的维度至少六个——鳍宽、鳍高、侧墙宽、氮化层厚、鳍间距、栅极覆盖量——每个维度都对应真实的工艺变量：鳍间距小于鳍高的两倍半时，相邻鳍的侧壁电场互相增强一成半；鳍宽还要乘一个应力收缩因子，因为隔离层应力会把有效宽度收窄几个百分点。提取时先按版图几何查表插值，对唯一的新结构再调用简化场求解器在线算一遍，两张保险叠加。

还有一个反直觉的温度效应值得单独记：侧壁电容随温度升高而下降。硅的介电常数随温降、氮化硅随温升，两者抵消后净效应为负——与栅氧电容随温升的传统规律正好相反。只在常温快角签核、不查慢角高温的设计，会在这个符号差异上栽跟头；对策是按实测给高温角单独设置电容折减系数。

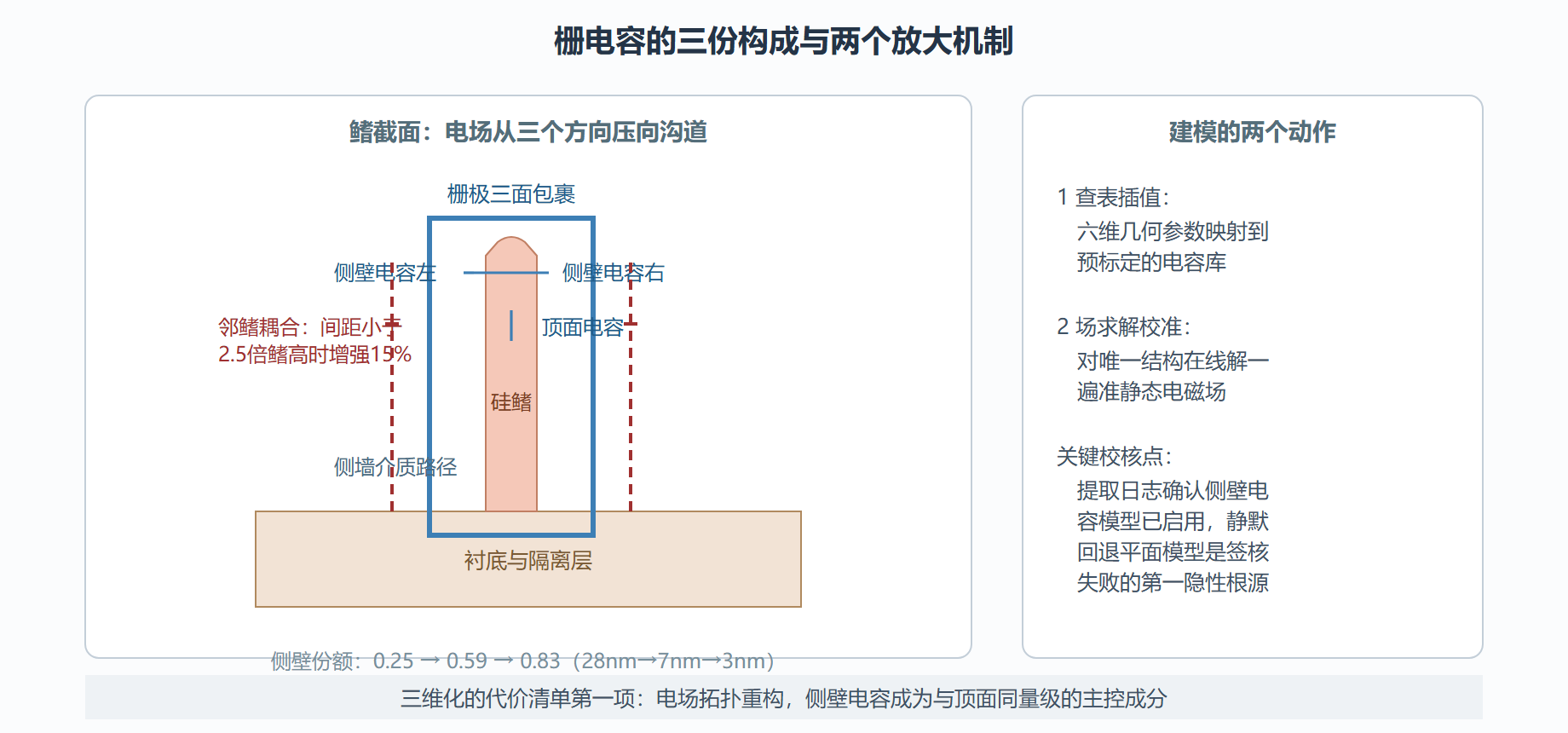

图 4-2 三面栅的电容分解：寄生藏在哪里

接触电阻：欧姆定律的纳米失灵

电容之外，电阻的老公式也在纳米尺度失灵。平面时代的两个经验式——扩展区电阻等于方块电阻乘长宽比、接触电阻等于电阻率除以面积——在鳍式器件上双双偏离。

扩展区那边，鳍宽已经缩到电子平均自由程的量级：从 7 纳米缩到 5 纳米，按面积缩放电阻该降近三成，实测只降一成。原因是散射机制换了主导者：体散射让位给表面粗糙散射与量子限域散射，电阻与宽度只剩弱反比关系。模型若还按面积缩放，系统性偏乐观。

接触那边更微妙。鳍上的接触孔要穿过阻挡层、硅化物衬层再到外延区，小面积接触下两个新效应浮出水面：界面缺陷态的统计涨落成为主导，电流被迫挤过少数高传导通道（渗流效应）——实测接触面积从 40 平方纳米缩到 20 平方纳米以下，比接触电阻率恶化四倍。而 4.1 节刚说过，接触要落在几纳米见方的源漏上，孔径恰恰没有放大空间。

工程对策换了个思路：不硬拼面积，改拼周长。把方形接触孔改成 U 形或 H 形，投影面积不变，但与外延区的交界周长翻上去，有效注入通道随之增加——同面积下接触电阻实测低两成。这不是版图小聪明，是量子输运物理逼出来的形状选择。建模侧的配套是把接触结构沿深度离散成多层，每层带本征电阻与横向分流电导，用传输矩阵迭代求总电阻；再叠一层工艺感知：把工艺仿真给出的三维掺杂轮廓插值到每个接触实例上，算出局部有效浓度与势垒高度——少这一步，先进节点的接触电阻建模误差普遍超过三成。

# 接触电阻的经典公式 vs 实测渗流行为
rho_c_classic = 1.2e-8      # 大面积下的比接触电阻率，Ω·cm²
def r_contact(area_nm2, rho=rho_c_classic):
    area_cm2 = area_nm2 * 1e-14
    if area_nm2 < 20:       # 小孔径：渗流通道主导，恶化4倍
        rho = rho_c_classic * 4.0
    return rho / area_cm2   # Ω

for a in (40, 30, 20, 15):
    r = r_contact(a) * 1e3  # 换算成 mΩ 量级展示趋势
    zone = "经典区" if a >= 20 else "渗流区"
    print(f"接触面积 {a:>2} nm²（{zone}）：R ≈ {r:.1f} mΩ")
# 面积减半再减半，电阻不是翻两番而是接近八倍——公式在 20nm² 附近断崖
​

密勒效应：从电容倍增到三维动态问题

第三类寄生最隐蔽。平面时代的密勒效应是一维且可预测的：栅漏电容乘以一加增益，输入端多背一份负载，完事。

鳍式器件把这份电容变成了复合体：栅对漏区的耦合分顶面与左右侧壁三路，三路的介质路径长短不同，开关瞬态里响应不同步；更要命的是漏区在高漏压下发生耗尽区横向扩展，侧壁那份电容随漏压非线性变化——变化率在漏压扫过电源电压三成附近达到峰值。合起来，密勒电容不再是常数，而是随开关瞬态演化的时变函数，幅值与相位都在动。

量化它有多要紧，看一个标准反相器的实测对比：输入上升沿 15 皮秒，不含密勒模型的仿真给出输出下降沿 22 皮秒；用经典固定电容模型是 26 皮秒；用含漏压依赖的动态模型是 31 皮秒——与硅实测误差不到 1%。差出来的五皮秒"拖尾"，正是漏极摆动过程中侧壁电容增量吃掉的驱动电流。在两三吉赫兹的路径上，五皮秒就是几档时序裕量。

建模对策是事件驱动的电容更新：时序引擎监测每个节点的电压变化率，超过阈值就触发对该网络所有器件的栅漏电容查表刷新——按当前瞬时漏压取值，再乘增益因子。它对基础设施有两个硬要求：时序库必须提供多电压操作点下的电容表（单值表不够用），波形采样要做到亚皮秒级（采样太稀，峰值变化率捕捉不到，密勒负载被低估近两成的案例真实存在过）。

本节要点回顾

• 侧壁电容十年涨了三倍份额：从顶面的四分之一涨到八成以上，旧流程按固定比例估算会系统性低估四成，随扇出放大成皮秒级延迟误差。
• 建模走"查表加场求解"双保险：六维几何查找表覆盖常见结构，唯一结构在线解场校准；别忘了它随温度下降的反直觉符号。
• 电阻公式在纳米尺度双双失灵：扩展区因表面散射只剩弱反比，接触电阻因渗流效应在小面积上恶化四倍——对策从拼面积转向拼周长与拼模型精度。
• 密勒电容变成时变函数：三路耦合不同步加耗尽区横向扩展，静态模型差出五皮秒拖尾；事件驱动更新与亚皮秒采样是补齐精度的两块基础设施。
• 寄生是三维结构的指纹：三类问题的共同根源都是"栅从一面变三面"，这与第 2 章的静电收益是同一枚硬币的两面。

寄生还能靠模型补，下一节的麻烦更根本：器件参数自己会漂——按秒漂的是温度，按年漂的是老化。
