三面闸墙并不严丝合缝。 Intel 22nm 的三栅结构里，栅抱住鳍的顶面和两侧，包裹角大约三百度——剩下那一圈，栅极电场够不着的地方，正是短沟道漏电的最后一个出口。把这个口子逐级补满，就得到一条变体谱系：双栅、三栅、π栅、Ω栅，直到三百六十度全包裹的环栅。另一条思路反过来——不追求包得更满，而是把一根鳍上的栅拆成两个独立开关，让一根鳍干两根鳍的活。本节用"自然长度"这把统一的尺子量遍整条谱系，讲 Ω 栏怎么靠回刻工艺钻到鳍底下，最后看独立栅 FinFET 在动态阈值与 SRAM 里的用法与代价。

包角谱系：漏电出口被逐级封堵的历史

先把谱系摆出来。衡量一种栅构型的静电控制能力，行业里通用的尺子是自然长度 λ：沟道里电势沿源漏方向的自然衰减长度。直观理解，λ 是"栅的手能伸多深"——λ 必须明显小于沟道长度（经验上 L_g \ge 5\sim6\lambda），源漏的电场才够不着对方脚下的势垒，器件才算关得住。平面器件只有一个栅，λ 最大、最吃亏；每多一个面包围沟道，λ 就缩短一截。

这张表要从右往左读：每个构型都是对上一代"没关严的口子"的回应。三栅的口子在底部——鳍根与衬底（或 STI）交界处，电场可以绕过栅极的控制范围从源漏势垒下方渗透（第 1 章讲的 DIBL 在三维里的新形态）；π栅把 STI 往下回刻一小段，让栅极也包住鳍根的两个侧下角；Ω栅更激进，回刻更深，栅从底下把鳍"兜"起来，截面像希腊字母 Ω；环栅则是彻底的包裹，沟道本身变成一根悬空的纳米线或纳米片，栅完完整整绕一圈。

值得强调的是：这条谱系的每一步，本质都是在跟刻蚀与沉积的工艺极限做交易。包角每增加一段，就要求栅介质与金属栅在更深的凹槽里保形覆盖一层没有针孔的薄膜——这正是第 3 章高 K 金属栅工艺在变体时代的延伸考题。

Ω栅怎么造：给闸墙挖地基

Ω 栅的关键动作只有一个，但分寸极难拿：STI 回刻（recess etch）。流程是先把鳍刻出来、填满 STI 氧化物并平坦化，然后对各向异性的干法刻蚀，把鳍根两侧的 STI 氧化物往下掏掉一段深度。掏出来的凹槽里，随后保形沉积栅介质与金属栅——栅就从"三面抱"变成"从底下兜"。

分寸难在三点。其一，回刻深度的窗口：掏浅了，Ω 闭不上口，静电收益拿不满；掏深了，鳍根被掏成锥形尖脚，机械强度下降，且栅介质要在越来越窄的凹角里转弯覆盖，容易留下介质薄弱点，成为可靠性的隐患。工艺窗口典型只有几纳米，靠刻蚀终点检测与在线形貌量测逐片把关。其二，凹槽填充：Ω 形的凹槽是典型的非保形图形，金属栅沉积要填满凹槽且不留空洞，直接限制了金属栅厚度与线电阻的折中。其三，寄生电容：栅兜到鳍底，与衬底之间的电容也涨上来——Ω 栅比三栅多拿的静电控制，有一部分要以寄生电容的形式还回去。

这笔交易说明了一个贯穿本书的模式：结构创新不是免费的，它把物理难题转换成工艺难题，再把工艺难题摊到电学账本上。三栅换平面如此，Ω 栏换三栅如此，第 7 章的环栅换 FinFET 还是如此。

独立栅 FinFET：一根鳍上的两个闸门

谱系的另一支不追求包角，而是把栅拆开。标准 FinFET 里，包裹鳍的栅极是同一块金属、同一个电位；**独立栅 FinFET（IG-FinFET，也常以双栅 FinFET 形式出现）**则在工艺上把顶栅与侧栅（或左右两个侧栅）用电介质隔开、分别引出——于是同一根鳍上有了两个可以独立施加电压的闸门。

沟道电势由此变成两个栅压的加权结果：谁的电容耦合强，谁的话语权大。工程上最有用的比例恰恰是"不对称"——第一栅紧贴沟道、耦合强，管开关；第二栅离得远、耦合弱，管微调。弱耦合的妙处在于：第二栅电压变化一伏，阈值只挪动零点几伏，正好是一格"粗调加微调"的旋钮组合。三个典型用法：

1. 动态阈值。低负载时给第二栅加反偏压，把阈值抬高、压住漏电；满负载时撤掉偏压，阈值回落换驱动电流。与全局调电源电压相比，它只动局部、响应快，不用陪整个电源网络一起折腾。
2. SRAM 读写辅助。六管单元最拧巴的地方在于：读的时候希望传输管弱（别把存储节点拉翻），写的时候希望传输管强（快点写进去）——同一根管子要两头讨好。用独立栅，读操作时给传输管的第二栅一个反偏，写操作时给正偏，一根管子按场景切换强弱，单元的静态噪声容限与写裕量同时改善。
3. 双输入器件。两个栅都能有效开关沟道时，一根鳍天然就是一个"与/或"型的双输入门，某些异或、多路选择逻辑可以用更少的器件搭出来。

代价同样清晰：栅极被隔成两块，总栅电容上升、版图引线变复杂，第二栅的偏置还得有一套片上产生与配送网络。所以独立栅在产品里是"定点武器"——用在 SRAM、电源开关这类收益明确的单元，而不是全线铺开。

用自然长度给谱系算总账

把整条谱系放进一个可复算的框架。对矩形截面沟道，三栅构型的自然长度近似为：

其中 t_{\text{si}} 是鳍宽、t_{\text{ox}} 是等效栅氧厚度。环栅（圆形截面近似）则更短：

Ω 栏与 π 栏落在两者之间。用代码把几代尺寸代进去，谱系的收益立刻量化：

import math

def lam_tri(t_si, t_ox, eps_si=11.7, eps_ox=3.9):
    # 三栅自然长度（矩形沟道近似），单位 nm
    return math.sqrt(eps_si / (2 * eps_ox) * t_si * t_ox)

def lam_gaa(t_si, t_ox, eps_si=11.7, eps_ox=3.9):
    # 环栅自然长度（圆截面近似），单位 nm
    return math.sqrt(eps_si * t_si**2 / (16 * eps_ox)
                     * math.log(1 + 2 * t_ox / t_si))

for node, t_si, t_ox, Lg in [("22nm 三栅", 8, 1.2, 26),
                             ("14nm 三栅", 6, 0.9, 20),
                             ("Omega 栏估计", 5, 0.8, 18),
                             ("环栅纳米片", 5, 0.8, 16)]:
    # Ω 栏按三栅与环栅之间插值估计
    l3 = lam_tri(t_si, t_ox)
    lg = lam_gaa(t_si, t_ox)
    l_om = 0.4 * l3 + 0.6 * lg
    lam = l_om if "Omega" in node else (l3 if "三栅" in node else lg)
    print(f"{node}: lambda≈{lam:.1f} nm, Lg/lambda≈{Lg/lam:.1f}（经验安全线≥5）")
​

跑出来的结论一目了然：同样是 5 纳米片厚，三栅的 \lambda 约为环栅的 1.6 倍——要达到同样的静电完整性（同样的 L_g/\lambda 比），三栅必须用更长的栅；反过来，沟道长度压不动的时候，环栅允许把片做厚一点、驱动电流大一点而不失守。这正是第 7 章 GAA 接班的核心算术，本节先把账本摆好。

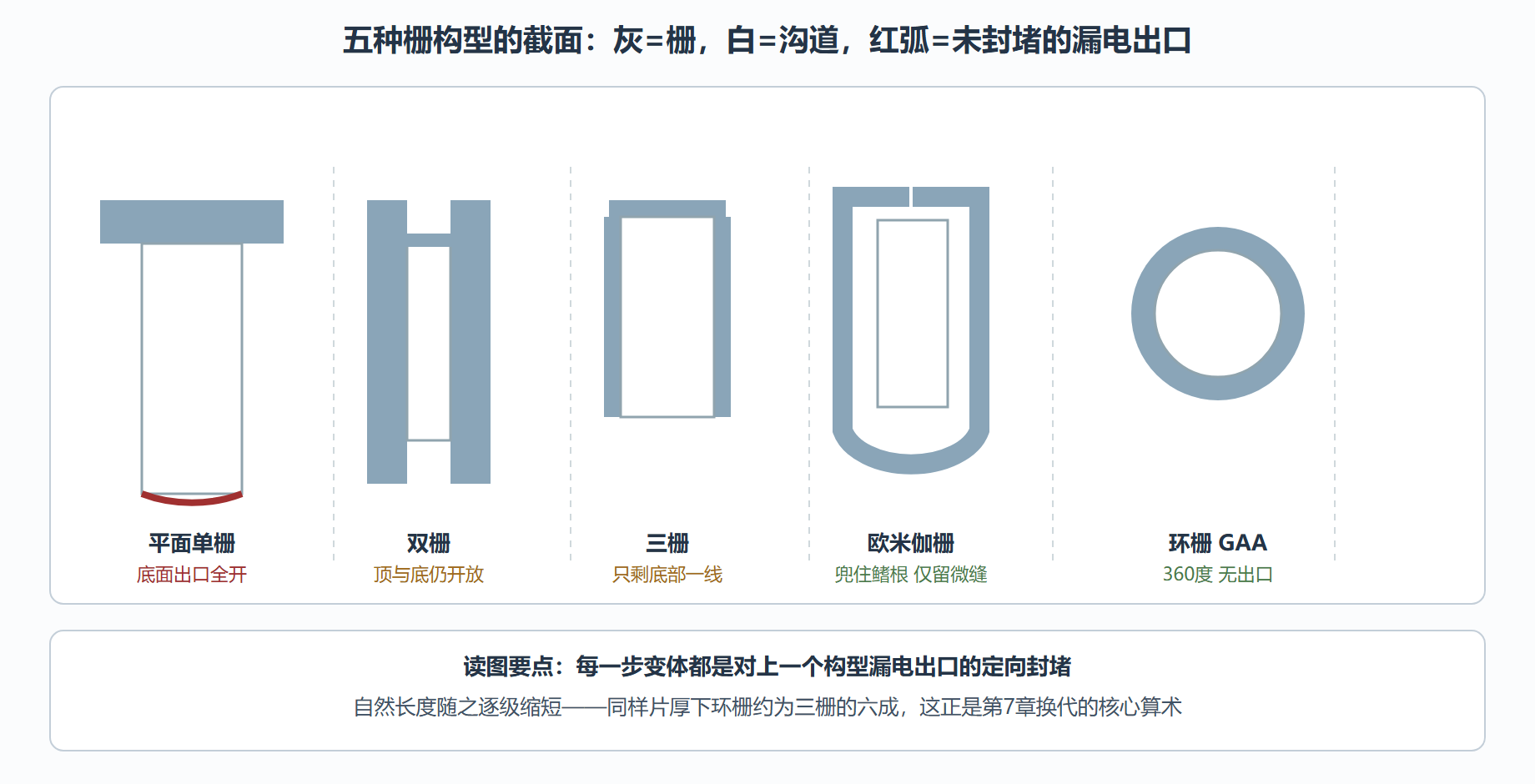

图 6-1 包角谱系：从平面单栅到环栅的漏电出口封堵

本节要点回顾

• 自然长度是全谱系的统一度量：栅构型每多包一个面，λ 就缩短一截；经验安全线 L_g \ge 5\lambda，达不到就守不住源漏势垒。
• Ω 栏的关键工艺是 STI 回刻：把鳍根两侧的氧化物掏掉再保形填栅，回刻深度窗口只有几纳米，掏浅了闭不上口、掏深了掏坏鳍根。
• 变体谱系的本质是与工艺极限做交易：包角每增一段，就要求更深的凹槽里保形覆盖无针孔薄膜，静电收益要用寄生电容与工艺风险赎回。
• 独立栅是一根鳍上的两个闸门：强耦合栅管开关、弱耦合栅管微调，典型用于动态阈值与 SRAM 读写辅助，代价是电容与布线复杂度。
• 环栅的账本已经算好：同样片厚下 λ 约为三栅的六成，允许更短栅或更厚片——这是第 7 章 GAA 接班的定量伏笔。

结构变体解决的是"关得更严"。但晶体管不只是开关——下一节换到模拟设计师的账本前，看同一根鳍在放大器、比较器、锁相环里要过哪些关。
