7.3 新材料与负电容：FinFET框架的延展

7.3 新材料与负电容：FinFET 框架的延展

纳米片把结构的牌打完了，沟道仍然是硅，栅仍然是"被动的静电栅"。 框架之外还剩两张牌：一张是换沟道——原子级薄的二维半导体让"沟道再薄下去"重新有意义，锗与三五族把迁移率的物理上限抬高一个量级；另一张更有想象力——换栅的物理本身，用铁电材料的负电容充当"静电变压器"，冲击六十毫伏每十倍这条由玻尔兹曼统计写死的亚阈值极限。两张牌都还没到量产，都卡在最要命的工程关口上。本节是全书的最后一节：看完这两张牌，再收拢整条主线。

第一张牌：换沟道——二维半导体与高迁移率材料

二维半导体解决的是 7.1 节量子限制的死结。硅沟道薄到三纳米以下，表面粗糙散射与量子限制联手把迁移率拖垮——体材料越薄越差的魔咒，到二维材料这里失效了：单层二硫化钼的厚度是零点六五纳米，一个原子层厚，表面天然没有悬挂键，载流子被限制在层内本来就是它的常态而非病态。迁移率不随"厚度"（只有一个原子层）衰减，栅控在极限尺寸下依然有效——第 6.1 节包角谱系的尽头再往前一步，沟道本身薄到了物理极限。

二维材料与 GAA 结构是天作之合：环栅包裹单层沟道，静电控制近乎理想。实验室里二维环栅器件的亚阈值摆幅已经逼近理论极限，开关比可观。但从实验室到产线隔着三道关口。其一，大面积均匀生长——晶圆级单晶薄膜的生长与转移仍不成熟，层数与取向的均匀性远达不到逻辑工艺的标准。其二，接触——二维材料表面没有悬挂键意味着也没有成键的位置，金属直接接触会因为费米能级钉扎形成高阻肖特基结；半金属铋接触把界面势垒压到近零，是目前最亮的一束光，但半金属的工艺集成（热预算、图形化）还在攻关。其三，变异性——单层材料对层间电荷、衬底陷阱极度敏感，器件间涨落比硅大得多——第 4 章的统计涨落问题在二维材料上换了个形态回归。

高迁移率材料走的是另一条路：不换范式，换血统。锗的空穴迁移率是硅的四倍多，三五族化合物（砷化铟、铟镓砷）的电子迁移率能到硅的十倍量级——业界公认的分工画像是锗管 p 沟道、三五族管 n 沟道，在同一片硅衬底上异质集成。难点在异质外延：锗与硅的晶格失配百分之四，三五族与硅失配更大，直接外延会生穿通位错。FinFET/GAA 的三维结构反而是福音——纳米尺度的窄沟道里，位错倾向于在侧壁终止而不是贯穿，"小尺寸自缓解失配"是三维结构送给新材料的一件礼物。这条路线离量产比二维材料近，但驱动它落地的永远是同一笔账：当硅沟道的性能红利彻底见底，迁移率的溢价才值得为它付出异质集成的成本。

第二张牌：负电容——向玻尔兹曼统计借力

第二张牌针对的不是某个尺寸，而是一条更古老的铁律。亚阈值摆幅的理论下限六十毫伏每十倍（室温），来自载流子能量的玻尔兹曼分布——栅压每抬六十毫伏，可用载流子多十倍，这是统计力学的税，不是工艺的锅。它规定了晶体管在低电压下的开关"陡度"上限：要把阈值电压压到零点几伏以下同时保持陡峭开关，这道税就成了硬约束。负电容场效应晶体管（NCFET）的思路是：既然税免不了，就找一块"垫钱"的物理——铁电层。

机理可以讲得很直观。铁电材料（如掺锆的二氧化铪，能与现有高 K 工艺兼容）有两个自发极化状态，自由能对极化的曲线是双阱形。在双阱之间的不稳定区，极化对电压的响应是"负微分电容"——电压微降，极化反而增，材料内部像装了一台静电变压器：栅极外加的小电压，在沟道表面被放大成更大的表面势变化。把这样一层铁电膜串进普通 MOS 的栅堆叠里，等效栅电容被放大，亚阈值摆幅的"体因子"从一加寄生比降到一以下——六十毫伏的税，铁电层替你垫了一部分。

# 负电容栅的体因子估算：铁电电容与 MOS 电容的串联匹配
import math
kT_q_ln10 = 59.6  # 室温下玻尔兹曼税 mV/dec

def body_factor(c_mos, c_fe):
    # 铁电层等效负电容 C_fe（负值），与 MOS 侧电容 C_mos 串联后的放大
    c_eff = 1.0 / (1.0 / c_fe + 1.0 / 1e9)   # 1e9 = 理想去耦项，示意
    # 体因子 m = 1 + C_mos/C_gate_effective；C_fe 为负时 m < 1
    c_gate = c_eff  # 串联等效的示意简化
    return 1.0 + c_mos / c_gate

cases = [
    ("普通高K栅（C_fe 为无穷）", None),
    ("铁电偏弱（C_fe = -3×C_mos）", -3.0),
    ("铁电匹配（C_fe = -1.5×C_mos）", -1.5),
    ("铁电过强（C_fe = -1.1×C_mos）", -1.1),
]
for name, ratio in cases:
    if ratio is None:
        m, note = 1.15, "常规体因子"
    else:
        c_fe = ratio  # 以 C_mos=1 归一
        c_gate = 1.0 / (1.0 / c_fe + 1.0 / 1e9)
        m = 1.0 + 1.0 / c_gate
        note = "接近不稳定边界" if ratio > -1.2 else ("匹配甜点区" if ratio < -1.35 else "浅放大")
        if m < 0: note = "越过稳定边界——迟滞!"
    ss = kT_q_ln10 * max(m, 0)
    print(f"{name}: 体因子≈{max(m,0):.2f}, SS≈{ss:.0f} mV/dec  [{note}]")
# 读数：铁电电容必须落在 C_mos 的 -1 倍与无穷之间——太弱没放大，太强越过稳定边界出现迟滞
# 匹配窗口窄、且随温度与偏压漂移，正是 NCFET 十余年仍未量产的核心原因
​

这段代码暴露了 NCFET 真正的难点：铁电电容必须与 MOS 电容精确匹配。太弱，放大效应可有可无；太强，系统越过稳定边界，迟滞（开关阈值来回不一致）出现，逻辑器件直接不可用。而铁电电容本身随温度、老化、极化历史漂移——匹配窗口是一根随时在晃的独木桥。学术报道里亚六十的测量结果不少，争议也真实存在：一部分是瞬态效应（铁电畴翻转的动态过程）制造的假象，稳态、可重复、经得起电路级验证的器件仍在攻关。产业界的共识姿态是：不押注，但留好接口——掺锆二氧化铪与现有栅工艺高度兼容，哪天匹配问题解决，它作为栅堆叠里的一层即可插入，不动沟道不动架构。

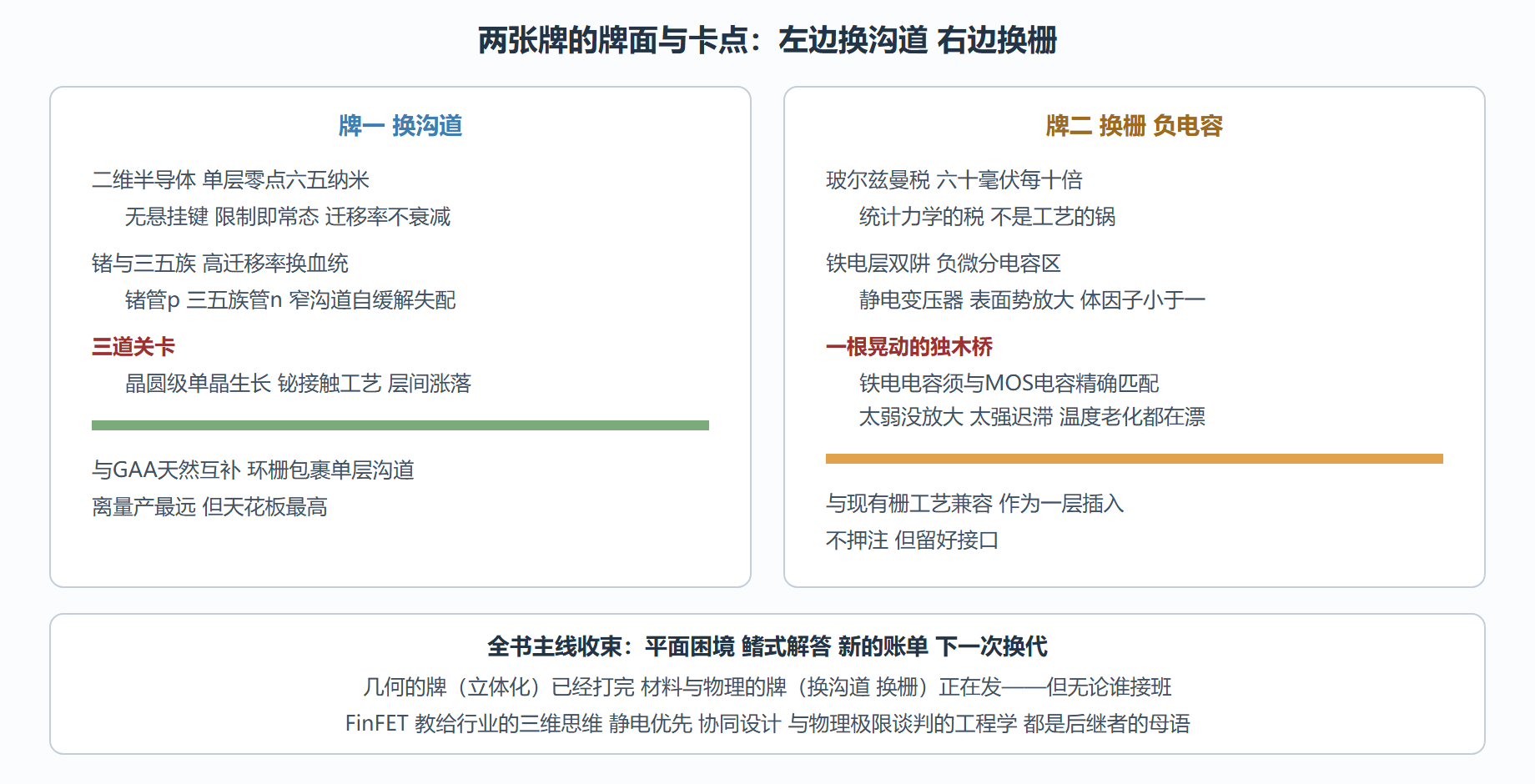

图 7-3 框架之外的两张牌：换沟道与换栅

收束：FinFET 留下了什么

回望全书那条主线：平面器件漏电失控（第 1 章），鳍式结构用三面栅赎回静电控制（第 2、3 章），代价是宽度量化、寄生激增、统计签核（第 4 章）与两条路线的斤斤计较（第 5 章），变体与生态把这套结构的能力边界推开（第 6 章），最终三重极限锁死、纳米片接棒（第 7 章）。模式从未变过：每一代结构用一笔红利赎回上一代的账单，同时签下自己的新账单。

所以 FinFET 的遗产不是"鳍"这个形状——它会被薄片取代、薄片又会被别的什么取代。遗产是三样更持久的东西：静电优先的器件思维（先把栅控的物理做对，再谈别的）、工艺-设计协同的方法论（DTCO 与 PDK 合同背后的产业默契）、在物理极限前做工程取舍的判断力——什么时候边际改进、什么时候范式切换。这三样东西，二维材料要用，负电容要用，之后无论什么接班人都要用。晶体管的形状会一直变，这门手艺不会。

本节要点回顾

• 二维半导体解的是量子限制的死结：单层零点六五纳米、无悬挂键，"限制即常态"，迁移率不随厚度衰减；卡在晶圆级单晶生长、铋接触工艺与层间涨落三道关口，离量产最远、天花板最高。
• 高迁移率材料是换血统不换范式：锗管 p、三五族管 n 的异质集成分工明确；纳米尺度的窄沟道让位错在侧壁自终止，是三维结构送给新材料的礼物。
• 六十毫伏每十倍是统计力学的税：来自玻尔兹曼分布，不是工艺缺陷；负电容的思路是用铁电层的负微分电容垫掉一部分税。
• NCFET 的命门是匹配：铁电电容必须落在 MOS 电容的负一倍到无穷之间，太弱没放大、太强迟滞，而窗口随温度老化漂移——十余年攻关的核心就卡在这根独木桥上。
• 产业姿态是留接口不押注：掺锆二氧化铪与现有栅工艺兼容，匹配问题解决即可作为一层插入，不动沟道不动架构。
• 全书模式收束：红利赎旧账、再签新账——FinFET 的真正遗产是静电优先、协同设计、极限取舍这三门手艺，它们比任何形状都活得久。

主线讲完。从平面绝境到纳米片与新材料，这条路上的每一次换代都在重复同一件事：与物理极限重新谈判。谈判还在继续——下一张牌桌见。
