2.2 Element：源、变换与汇三类管件

2.2 Element：源、变换与汇三类管件

本节摘要：Element 是 GStreamer 的加工单元，按数据流方向分为源、变换、汇三种基本类型，另有解封装器这类"多出口"混合形态。本节讲透三型管件的判别方法、工厂创建机制与目录查询命令，并给出播放器项目的元件选型清单。它承接 GObject 地基，是衬垫规格（下一节）之前的必经一站。

管件目录：元件的三大类型

拿到任意一个元件名，先问一个问题：数据从它哪里进、哪里出。只出不进的叫源元件（source），负责把外部世界的数据引入管线——文件、摄像头、声卡、网络；两端贯通的叫变换元件（filter），负责加工——解码、缩放、格式转换、混音；只进不出的叫汇元件（sink），负责把数据送出管线——渲染窗口、音频设备、文件、网络发送。三型之外还有一类必须单独认识的混合形态：解封装元件，它吃一路封装流、吐出多路压缩流，一个元件身上同时长着输入口与若干动态输出口——播放器联调时一半的困惑来自对它的不了解。

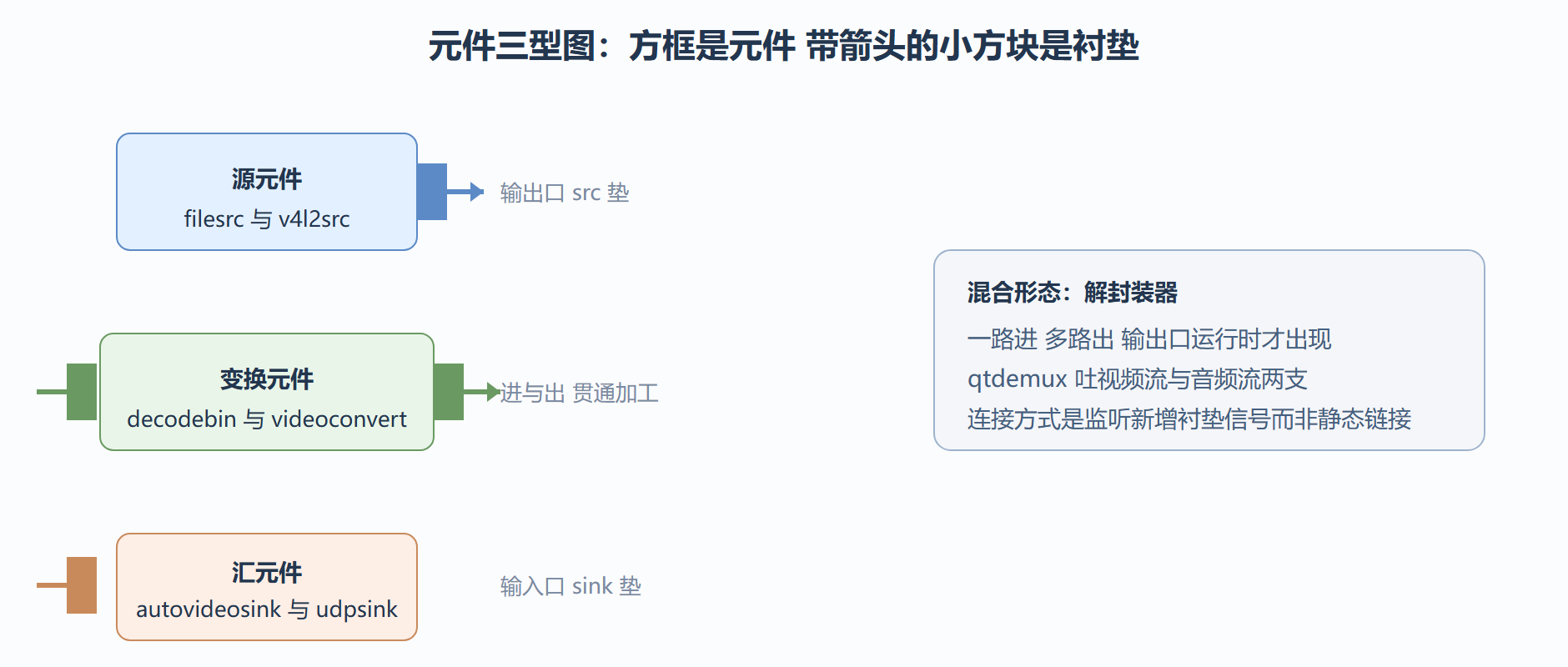

三型管件与数据流方向

工厂与目录：元件从哪来、怎么验

代码里创建元件永远走元件工厂：按工厂名（元件类型名）创建，再起一个管线内唯一的实例名。工厂背后是插件注册表——框架启动时扫描插件缓存，把所有可用的元件类型登记在册。这套机制带来一个直接后果：元件是否存在，取决于目标机器装没装对应插件，而不是你的代码写没写。

// 工厂创建：第一个参数是元件类型 第二个是实例名
GstElement *conv = gst_element_factory_make("videoconvert", "vconv");
// 类型名错了返回空指针 必须判空再往下走
if (!conv) {
    g_printerr("元件 videoconvert 不可用 请检查插件安装\n");
    return -1;
}
​

验料靠目录查询命令，这是 GStreamer 工程师用得最多的工具，没有之一。

# 列出系统全部可用元件：一次认清库存
gst-inspect-1.0 | wc -l
# 查单个元件：类型 父类 属性 衬垫模板 信号 一样不少
gst-inspect-1.0 autovideosink
# 按关键字搜元件：比如找所有硬件编码器
gst-inspect-1.0 | grep -i nvh264enc
​

目录条目里最值得细读的是衬垫模板一段——它预告了下一节的内容：这个元件的接口是什么方向、能接受什么格式。看懂目录，等于拿到元件的出厂规格书。

播放器项目的元件选型清单

把第一章数据流草图上的三段式落到具体元件。选型时遵循一条原则：优先选"自动"系列元件（自动视频汇、自动音频汇、自动插件装配器），把平台差异交给框架在运行时挑选；确有性能或格式需求时再换具体型号。

💡 关键直觉：变换元件里有一对"幕后功臣"值得单独记住——videoconvert 与 audioconvert。裸帧与原始音频采样在内存里有多种排布（不同色彩空间、不同采样格式），上下游元件各有所好，这两个转换元件就是管线里的"万能转接头"。看到"协商失败"的报错时，在可疑位置补一个转换元件是最常用的急救手法，第八章会把它写进排错清单。

状态与元件的自律

每个元件有四种状态：空置、就绪、暂停、播放。状态不是元件自己的私事，而是由容器统一下达、逐级递归的（2.4 节展开）。这里先建立一个工程直觉：从就绪到暂停的跃迁，是数据真正开始流动的临界点——源元件在暂停态就开始预填数据，这也是为什么"还没按播放键、画面已经出来第一帧"是正常行为，播放器开屏出首帧靠的就是这一步。

三型元件在状态跃迁里承担的准备工作各不相同：源元件在就绪态要确认设备或文件可打开；变换元件要分配工作缓冲；汇元件在就绪态要锁定输出目标（比如取得窗口句柄），在播放态才真正消费数据。排查"管线卡在暂停态"这类问题时，按元件类型推测各自的准备工作，方向感会清晰很多。

从自动系列到具体型号的升级路径

自动系列元件（自动视频汇、自动音频汇、自动解码装配器）把平台差异交给运行时挑选，代价是你对"实际用了谁"不直接掌控。升级到具体型号的三个触发条件：性能不达标（自动选择落在软件路径上，显式指定硬解型号）；行为要锁定（不同机器自动挑选的结果不同，交付一致性要求显式钉死）；要用的特性自动选择不会启用（特定渲染器的高级属性）。升级路径的标准动作是先用详细模式跑一次自动版本，看协商定格后实际选中的型号，再把它显式写进代码——从"观察到的行为"推导"锁定的配置"，而不是凭印象换型号。

解码装配器家族还有一个易混点值得点破：通用解码装配器与带源的解码装配器是两个元件。前者吃一个已解出的压缩流入口，自己装配解码链；后者从统一资源标识符出发，内部含源元件加装配链，接口更省事但灵活性略低。选型时按"谁来供源"决定——已有独立源元件的管线用前者，从零搭建用后者。

本节要点回顾

• 三型判据看数据流向：只出、贯通、只进，混合形态解封装器单独记；
• 工厂创建必判空：元件缺失是环境问题，程序要给用户可读的提示；
• 目录命令是瑞士军刀：查属性、查衬垫、搜型号，每天在用；
• 自动系列优先：平台差异交给运行时挑选，性能需求再换具体型号；
• 转接头常备：协商失败的急救手法是补转换元件；
• 暂停态是临界点：数据预填发生在暂停，首帧出现不代表已在播放。

元件两端的接口规格——方向、可用性、能力集模板——是下一节衬垫的主角，也是第三章协商的前置名词表。
