2.3 Pad：数据进出的契约接口

2.3 Pad：数据进出的契约接口

本节摘要：Pad 是元件两端的数据接口，带方向（源垫出水、汇垫进水）、带能力集模板（宣称自己能收发什么格式）、分推与拉两种供水模式。本节把这三项规格讲透，并解释"有时存在、有时不存在"的动态衬垫——它是第四章动态管线的伏笔。本节承接元件一节，输出的名词表直接服务第三章的协商机制。

接口面的规格与方向

元件之间的连接，本质是源垫与汇垫的对接：上游元件的源垫连到下游元件的汇垫，方向永远单向。一条管线上流动的不只是数据缓冲，还有事件与查询，它们同样经过衬垫进出元件。所以衬垫要理解成一个"三线合一"的接口面：数据线、事件线、查询线共用同一个对接点。

判断一个衬垫的规格，看三样。第一看方向：源垫在元件输出侧，汇垫在输入侧，连接必须源对汇，方向接反是低级但高发的接线错误。第二看可用性：衬垫分"始终存在、偶尔出现、按需创建"三档——文件源那条输出垫永远存在；解封装器的输出垫要等读到流信息才出现；某些多路复用器的输入垫则要显式请求才生成。第三看能力集模板：衬垫出厂时带一张格式清单，宣告自己能接受的媒体类型与参数范围，第三章的协商就在两张清单之间撮合。

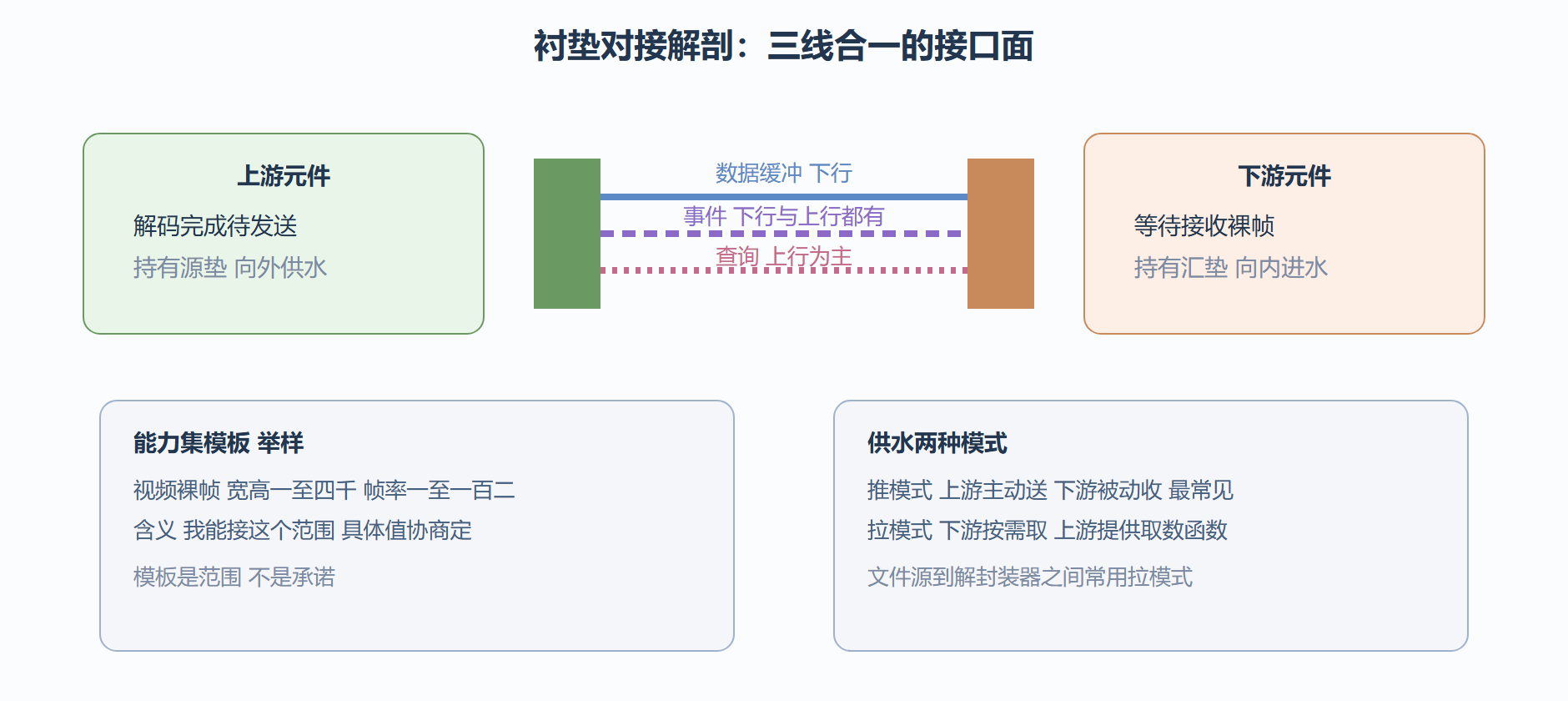

衬垫接口面解剖

用目录命令读衬垫模板

元件目录里每个衬垫模板一段，格式固定，值得逐行读懂。

gst-inspect-1.0 x264enc
# 输出节选（注释为讲解）
# SINK template: This element has 1 sink pad
#   video/x-raw: 格式名 斜杠后是具体排布
#     width:  [ 16, 8192 ]      宽度范围
#     framerate: [ 0/1, 2147483647/1 ]  帧率范围
# SRC template: This element has 1 source pad
#   video/x-h264: 编码后输出
#     profile: { baseline, main, high }  可选档位
​

读模板的要点：范围表示可能性，枚举表示清单，固定值表示硬约束。模板里出现固定值（比如某解码器只声明一种色彩排布）意味着协商空间小，管线里往往要配转换元件；模板范围宽的元件则"好相处"，接哪儿都行。

动态衬垫：接口的"有时存在"

静态衬垫在元件创建时就固定，动态衬垫则分两种情况。偶发衬垫（sometimes pad）：解封装器读完文件头才知道里面有几路流，每识别一路就长出一个源垫并广播"衬垫新增"信号——播放器代码必须监听这个信号、在回调里接线，这是第四章动态管线的核心场景。请求衬垫（request pad）：多路复用器这类元件，你要几路输入就向它请求几个汇垫，比如把视频音频两支流合进一个封装器。

// 监听解封装器的衬垫新增信号：回调里完成接线
g_signal_connect(demuxer, "pad-added",
                 G_CALLBACK(on_pad_added), converter);

// 回调骨架：新垫出现 先问能力 再尝试对接
static void on_pad_added(GstElement *demux, GstPad *new_pad,
                         gpointer user_data) {
    GstPad *sink_pad = gst_element_get_static_pad(
        GST_ELEMENT(user_data), "sink");
    if (gst_pad_is_linked(sink_pad)) {       // 已接则忽略
        gst_object_unref(sink_pad);
        return;
    }
    // 真正的接法与能力判断在第四章展开
}
​

⚠️ 常见坑：把解封装器当静态元件直接链接。命令行里写 demux ! decoder 能通水，是因为描述工具在底层替你监听了衬垫新增；但换成 C 代码直接静态链接，运行时会得到"衬垫不存在"或"未链接"的报错。命令行的宽容容易掩盖机制，自己写代码时必须补上监听这一课。

链接的三个失败原因

把衬垫对接起来时，失败无非三类，每类对应一种检查动作。

第三类在动态衬垫场景最隐蔽——不是"接错了"，而是"接早了"。第八章的排错实录会把"接早了"的完整事故展开。

请求垫的最小演示与可用性判别

请求垫在命令行里有专门的引用写法：多路复用器的输入垫用带序号模板命名，描述工具会自动请求并接好。看一个最小例子：把测试视频与测试音频合进一个封装器，封装器的两个输入垫都是请求垫，命令行里以名字模板引用即可；换成 C 代码则要先请求垫、再链接，用完释放。

# 请求垫演示：复用器的两路输入垫按需生成
gst-launch-1.0 videotestsrc ! queue ! mux.   audiotestsrc ! queue ! mux.   mp4mux name=mux ! filesink location=out.mp4
​

可用性判别口诀：目录条目里衬垫模板一段标着 always、sometimes 或 request——恒有垫直接链接；偶发垫等信号；请求垫先申请。判别永远是第一步，链接方式由它决定，接错方式的报错形态（垫不存在、未链接）在第八章实录里逐一见分晓。

拉模式的工程意义

推拉两种模式不只是风格差异，各有工程站位。推模式是默认：上游推、下游被动收，适合实时流——数据到了就得处理，没有讨价还价。拉模式让下游按需取数：解封装器从文件源拉数据，读到哪取到哪，好处是节奏由消费侧决定——播放器暂停时解封装器自然停止取数，不需要额外的闸门；随机访问（跳转）也天然高效，按目标位置直接取。

两种模式在一条管线里可以共存：文件源到解封装器走拉模式，解封装器之后走推模式——这正是"离线源走拉、实时源走推"的惯例来源。自写元件时基类已经把模式细节包掉，你只需要知道自己在哪种模式下工作，避免在推模式的处理函数里做"等待取数"式的假设。

本节要点回顾

• 衬垫是三线合一接口：数据、事件、查询共用对接点，方向永远源对汇；
• 规格三看：方向、可用性（静态、偶发、请求）、能力集模板；
• 模板读法：范围是可能性，枚举是清单，固定值是硬约束；
• 动态衬垫分两种：偶发衬垫等信号，请求衬垫主动要；
• 链接失败三原因：方向错、能力无交集、垫不存在——分别对应核对模板、补转换、等信号。

有了元件与衬垫，最后一类对象把零件组织成整机：Bin 负责装配，Pipeline 负责总管。下一节把容器树讲完，第二章收工。
