2.4 Bin 与 Pipeline：容器与总管

2.4 Bin 与 Pipeline：容器与总管

本节摘要：Bin 是装配元件的容器，管两件事——成组管理子元件、把子元件的衬垫"投影"成自己的接口（幽灵垫）；Pipeline 是特殊的顶层 Bin，独占选主时钟与提供总线两项权力。本节讲透容器树的递归管理逻辑与幽灵垫机制，第二章在此收工。本节内容是第四章消息机制与第五章时钟同步的结构性前置。

从零件到总装

一条真实管线少则五六个元件，多则上百。全部平铺在主程序里，命名冲突、状态管理、引用释放都会失控。Bin 解决组织问题：把若干元件装进一个箱体，对外表现得像一个普通元件——你给 Bin 一条管线，它给你一个黑盒。管线本身就是一个 Bin，而且是顶层的那一个：整条管线可以作为一个元件被链接进别的管线（业务上叫"管线复用"），或者作为整体被打包成工具。

容器树的关键机制是递归。给管线下达"切到播放态"的命令，命令沿树向下传递：管线通知每个一级子元件，子元件若是 Bin 再通知它的子元件，直到叶子。状态回收则反向：所有子元件报告完成，父级才算完成。这套"下达向下、汇报向上"的机制解释了一个日常现象——切换状态时管线函数会阻塞，直到全树完成跃迁。给整条管线下命令是重操作，不要在界面线程里裸调，第四章的异步状态切换会给出正解。

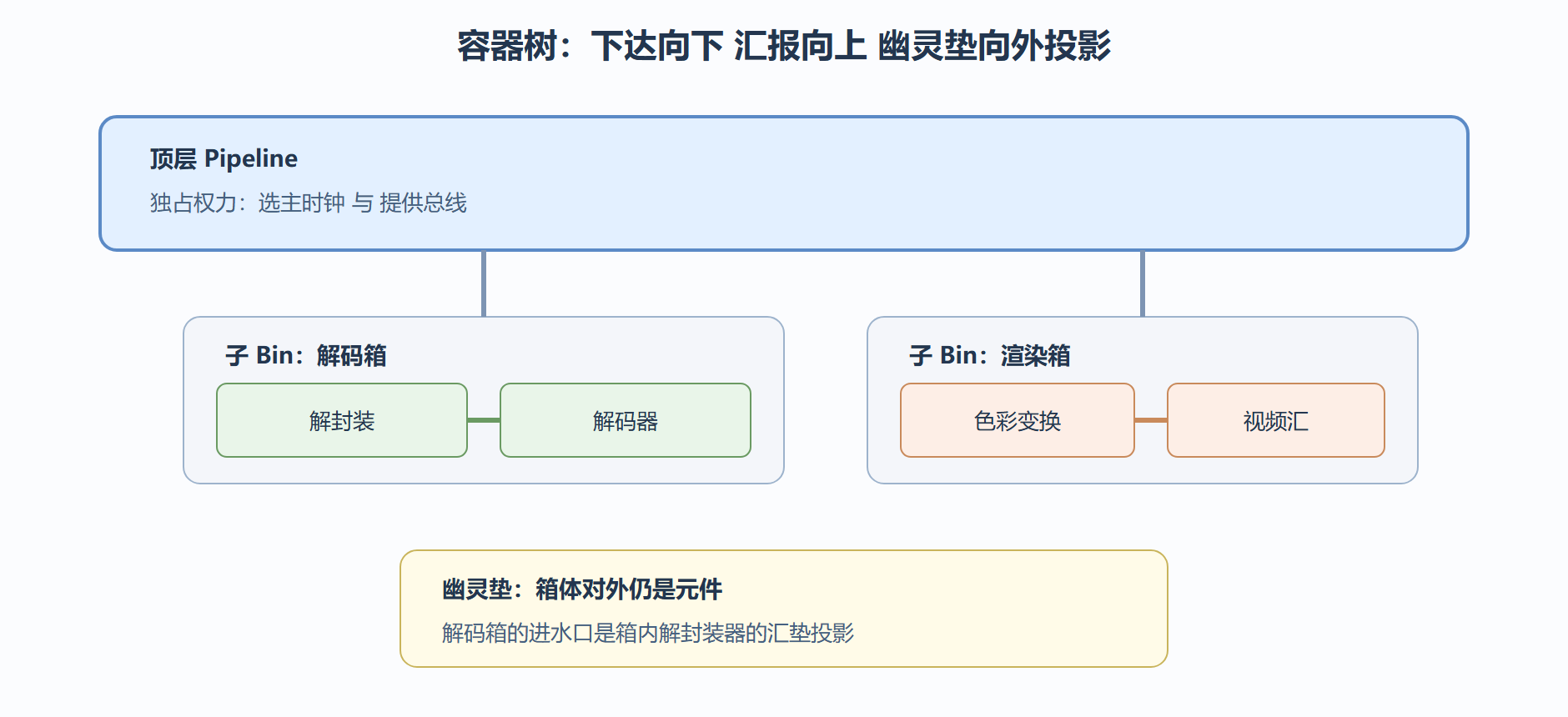

容器树与幽灵垫投影

幽灵垫：让容器保持"元件脸面"

Bin 装箱之后出现一个新问题：外部要往箱里送数据，该接到哪个子元件？直接把箱内子元件的衬垫交给外人，箱体的封装就破了——子元件被移走时外部连接会悬空。幽灵垫（ghost pad）为此而生：它在箱体上开一个"窗口"，窗口内部连着指定子元件的真实衬垫，外部只看到箱体自己的接口。子元件怎么换、怎么挪，外部连接不受影响。

// 给自定义 Bin 开一个进水窗口：内部锚定到 demuxer 的汇垫
GstPad *target = gst_element_get_static_pad(demuxer, "sink");
GstPad *ghost  = gst_ghost_pad_new("sink", target);
gst_element_add_pad(GST_ELEMENT(mybin), ghost);
gst_object_unref(target);
​

自己写插件或封装可复用组件时，幽灵垫是必须掌握的手艺；日常播放器开发里更多是间接享受它——解码装配元件内部就是靠幽灵垫把自己包装成一个"吃封装流、吐裸流"的单接口元件的。

管线的两项独占权力

Pipeline 在容器职责之外独占两件事，都值得提前记下，后面两章各占一章的篇幅。

选主时钟。管线进入播放态前，要从全体子元件里选出唯一的主时钟：音频输出元件能提供硬件音频时钟时通常当选，否则退回系统单调时钟。全管线同步以主时钟为基准——为什么这么设计、跨机场景怎么换网络时钟，是第五章的主题。

提供总线。子元件发出的消息（错误、流结束、缓冲状态、标签变更）沿容器树上浮，汇聚到管线级的总线，应用程序从总线上取消息做决策。这是第四章的主题，此处只需记住：想听管线的动静，去总线上听，不要到处挂信号。

容器操作速查

这张表里的"移出后计数回归调用者"承接 2.1 节的属主转移——容器机制没有新的内存规则，只是把引用计数的约定应用到装配关系上。

💡 关键直觉：把管线当"树"而不是"链"来想象，后面的一切都顺：状态沿树下达、消息沿树上浮、时钟由树根选出、总线上挂在树根。树形思维是理解 GStreamer 运行时行为的最快心智模型。

第二章收工检验

第二章的四节构成一次完整的进料检验：地基（GObject）→ 管件（Element）→ 接口（Pad）→ 装配（Bin 与 Pipeline）。自检三题：能否不看资料说出引用计数的两条约定；能否用目录命令查明任一元件的衬垫模板；能否解释管线为什么必须由它来选时钟与开总线。三题都过，第三章开工。

管线复用：把整条管线当元件交付

容器树思维的高级应用是管线复用：官方生态里一批"大元件"本身就是封装好的 Bin——预置编码器组合的编码箱、预置解析链的封装箱、带缓冲策略的解码箱。它们对外只露一两个衬垫，内部是整条子管线。你的项目同样可以这么做：把监控平台的分析支路封装成 Bin，对外只留"进帧"与"出结果"两个口，其他项目组拿来当一个普通元件用。

封装的手艺清单：幽灵垫开窗（对外接口全部用幽灵垫投影，内部结构可自由演进）；属性透传（把内部关键元件的参数提升为箱体属性，使用者不必知道内部构造）；状态自洽（确保箱体在各级状态下的资源管理与普通元件一致，别让使用者在箱外替你收拾状态）。做到三条，你的 Bin 在别人眼里与官方元件无异——这正是第二章"黑盒化"思想的完成形态。

状态递归的观察与验证

状态跃迁的阻塞特性值得亲手观察一次。给一条测试管线下达播放命令时带超时参数，打印返回值：返回成功说明全树完成；返回无返回值（超时）说明某个子元件卡在跃迁里——用状态查询定位卡在哪一级、哪个元件。这套观察在排查"管线起不来"时是标准动作：先看超时发生在哪一级，再钻进那个元件的准备工作（2.2 节讲过的按类型推测法）。

// 带超时的状态下达：返回值三态 成功 异步 超时
GstStateChangeReturn ret = gst_element_set_state(pipeline,
                                                 GST_STATE_PLAYING);
GstState cur, pending;
ret = gst_element_get_state(pipeline, &cur, &pending,
                            1 * GST_SECOND);   // 一秒内没完成就要查
​

顺带一条命名纪律：合入同一 Bin 的元件实例名不要重复（链接与查找都按名走，重名让调试日志的可读性崩塌）。命令行工具自动编号规避了这个问题，程序里自己起名时要带上语义前缀——好名字是最低成本的日志可读性投资。

本节要点回顾

• Bin 是黑盒化的手段：装箱后对外如元件，幽灵垫负责接口投影；
• 状态递归下达、汇报向上：全树完成才算完成，同步调用会阻塞；
• 管线是顶层 Bin 加两项独占权力：选主时钟、提供总线；
• 幽灵垫保封装：外部连箱体窗口，不直接连箱内零件；
• 树形心智模型：状态、消息、时钟、总线四个主题都挂在树上理解。

零件与装配的知识备齐，第三章开闸通水：先用命令行把管线铺出来，再围观数据在管线里的第一次流动与第一次协商。
