3.2 Caps：流经管线的媒体能力单

3.2 Caps：流经管线的媒体能力单

本节摘要：Caps（能力集）是 GStreamer 描述媒体格式的语言：一个媒体类型加一组字段，字段可取固定值、范围或枚举。它在管线里有三种身份——衬垫模板（出厂规格）、能力过滤器（人工约束）、协商结果（定格格式）。本节讲透语法与三种身份的转换，为下一节的协商机制备好词汇表。承接首航命令里打印的那行输出，通往全册所有涉及格式的讨论。

一行输出拆出一门语言

首航的详细输出里有这样一行：媒体类型是裸视频，排布 I420，宽 320 高 240，帧率每秒 30 帧，像素纵横比 1 比 1。把它拆开：斜杠前的部分是媒体类型（裸视频、编码视频、原始音频、容器流），冒号后是一组键值字段。字段取值有三种形态：固定值（宽 320）、范围（帧率从 1 到 60）、枚举（档位取基线、主流、高规格三者之一）。这套语法是管线的世界语——模板声明用它、过滤器约束用它、协商定格用它、日志打印也是它。

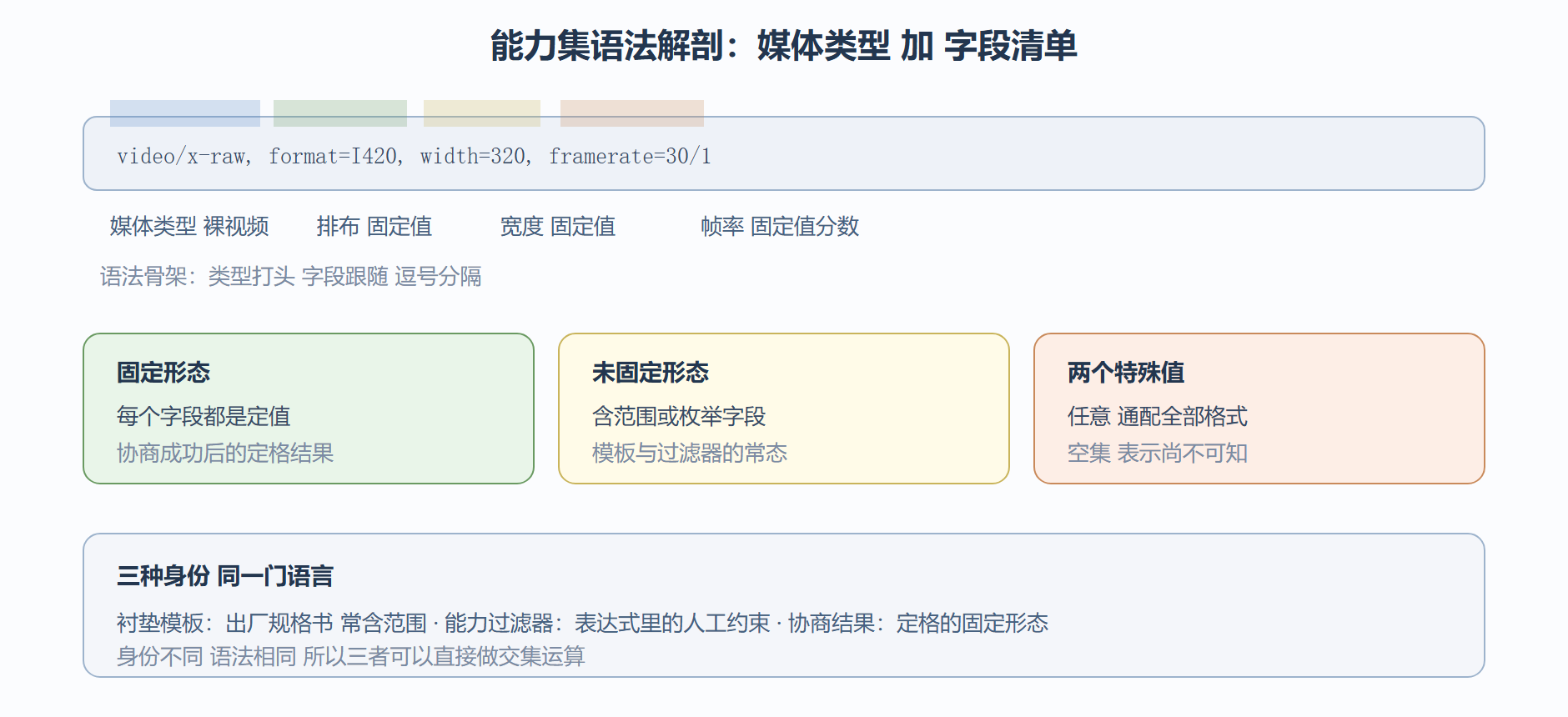

能力集的语法解剖

"任意"与"空集"这两个特殊值值得单独记。任意出现在解码装配器的源垫模板里——读完文件头之前，它不知道会吐什么，模板干脆宣称来者不拒；空集则出现在解封装器的动态衬垫上，意思是"我确实有一个垫，但能力未知，等我通报"。日志里看到这两个词，就知道管线正在等下一步信息，而不是出了故障。

动手写第一个能力过滤器

上一节的表达式里其实已经用过过滤器语法，只是没点名。感叹号之间插入一段能力集，就是给这一段管道人工约束。

# 约束测试源的输出：宽高定格 六百四十乘三百六十
gst-launch-1.0 videotestsrc ! \
  video/x-raw,width=640,height=360 ! autovideosink
# 约束帧率范围与排布：多个字段逗号相连
gst-launch-1.0 v4l2src ! \
  video/x-raw,format=YUY2,width=1280,height=720,framerate=30/1 ! \
  videoconvert ! autovideosink
​

过滤器的价值在收紧协商空间。摄像头能输出十几种格式组合，不约束时协商结果随驱动心情而定；把宽高与帧率钉死，管线行为才可复现。反过来的代价也要清楚：约束写得越死，可用元件越少——约束了一个冷门排布，可能整条管线协商失败。写过滤器的分寸是只钉影响业务的字段（分辨率、帧率、档位），排布这类实现细节交给转换元件。

能力集的三种身份互查

三种身份在工具与代码里各有一套查询动作，整理成速查表。

代码里查询协商结果也是常事，比如渲染前确认真实的宽高。

// 取源垫当前能力集 未定格时可能为空指针
GstPad *pad = gst_element_get_static_pad(conv, "src");
GstCaps *caps = gst_pad_get_current_caps(pad);
if (caps && gst_caps_is_fixed(caps)) {
    GstStructure *s = gst_caps_get_structure(caps, 0);
    gint width = 0, height = 0;
    gst_structure_get_int(s, "width",  &width);
    gst_structure_get_int(s, "height", &height);
    g_print("当前协商定格为 宽 %d 高 %d\n", width, height);
}
gst_caps_unref(caps);
gst_object_unref(pad);
​

⚠️ 常见坑：把模板当结果。目录里查到的宽高范围只是"可能"，程序里真拿宽高去分配缓冲前，必须用当前能力集接口确认已定格且为固定形态，否则拿到的是空指针或未固定结构。

从语法到运算

能力集不只是描述语言，还是可运算的对象：两个能力集可以求交集（协商的核心动作）、可以判断是否固定、可以从范围里挑一个值（收敛动作）。下一节把这些运算放进协商流程里演一遍——谁先出牌、谁提建议、谁拍板定格，全流程配上真实日志。

常见媒体类型速查表

速查表的用法是先认类型再看字段：拿到一行协商日志，先读媒体类型定位自己在数据流的哪一段（压缩侧还是裸数据侧），再看字段判断规格。配合第三章 3.1 节的详细模式，任何管线的实际走线都能这样逐段读懂。

能力集运算的三问三答

能力集是可运算对象，三个高频运算对应三个日常问题。问：这两边能不能接——求交集，交集非空即能接（协商第一步的机器判据）；问：这条能力集是不是已经定了——固定性判断，全字段定值才是真·结果，含范围就还没谈完（3.2 节"模板不是结果"的机器版）；问：从范围里挑哪个值——收敛运算，按规则从多种可能里选一个（高值优先、靠近默认）。三问在程序里的入口都是衬垫或能力集对象上的现成接口，返回值即答案。

这三个运算是第三章与第八章的桥：协商失败的判据是"交集为空"，协商完成的判据是"已固定"，跳转后的重协商是"再走一遍收敛"。把三问答熟，第八章排错实录里的每一步日志你都能预判它接下来打印什么。

本节要点回顾

• 语法骨架：媒体类型打头，字段键值跟随，逗号分隔；
• 字段三形态：固定值、范围、枚举，分别表示定死、可能、清单；
• 两个特殊值：任意是通配，空集是待通报，都不是故障；
• 三种身份：模板验货、过滤器约束、结果验证，同一门语言三种用法；
• 过滤器分寸：钉业务字段，放实现细节；
• 模板不是结果：分配资源前必须确认已定格。

词汇表备齐，下一节进入协商现场：三步流程、两个方向、三类失败。
