3.3 协商流程详解与失败模式

3.3 协商流程详解与失败模式

本节摘要：协商是管线在运行时自动撮合格式的过程，分三步——模板求交集、下游提建议、收敛定格；沿两个方向进行——下行定数据格式、上行提资源需求。多数协商失败集中在三类：无交集、方向不匹配、动态垫接早了。本节把机制讲透、把失败认全，是第三章的收口，也是第八章排错实录的理论底座。

协商到底在谈什么

先回到第一章立下的格式边界：压缩数据与裸帧的分界两侧，格式可能性极多。上游解码器能吐 I420、NV12、YUY2 三种排布，下游渲染窗只吃其中两种，测试源默认给的又不是这几种——管线必须在运行时为每一段管道选出一个双方都接受的格式，这就是协商。谈判双方带的是各自的衬垫模板（上一节的未固定形态），谈成的成果是一份全字段定格的能力集，随同第一个数据缓冲一起宣告生效。

三步流程逐一看。第一步模板求交集：上游源垫模板与下游汇垫模板做交集运算，交集为空则立刻失败。第二步建议提案：交集还含多种可能时，下游元件可以主动提一个建议（比如渲染窗按自己最顺手的排布提议），上游不一定采纳。第三步收敛定格：协商框架在剩余可能里按规则挑选——通常偏好高数值、靠近默认值——把每个字段钉死成固定形态。定格结果缓存到衬垫上，之后的数据缓冲都按这份"水质单"生产。

两个方向：下行定格式 上行提需求

协商不只顺流而下。下行协商决定"水是什么规格"——格式、分辨率、帧率，由上游主导；上行协商决定"我能供什么资源"——最典型的是解码器向摄像头请求某档分辨率，或汇元件向上游提议自己偏好的格式。实际项目里两类协商交织出现：命令行表达式里写过滤器约束宽高，本质上是替下行协商预置了答案；解码装配器给每路流动态挑选解码器，则同时用到两个方向。理解方向的意义在于排错时判断该看谁：下行问题查上游模板与中间过滤器，上行问题查下游的提议逻辑。

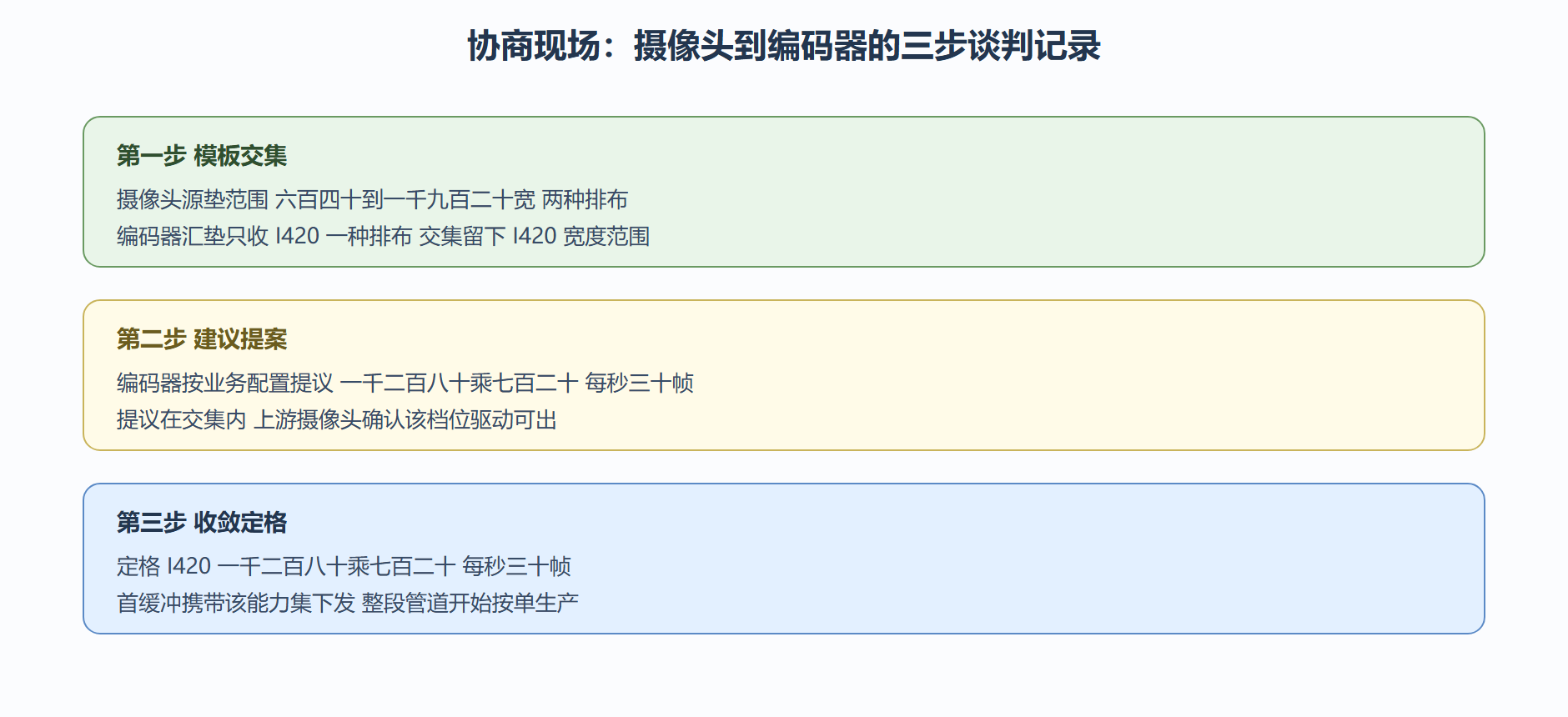

一次真实协商的日志现场

把这三步还原成命令，就是监控推流管线最常见的开场。

# 三步协商的现场复现：详细模式打出每一步
gst-launch-1.0 -v v4l2src ! video/x-raw,format=I420,width=1280,height=720 \
  ! x264enc tune=zerolatency ! fakesink
# 日志里依次出现 源垫能力通报 汇垫模板匹配 定格能力集打印
​

三类失败与各自的排查动作

失败一：无交集。上下游模板完全没有公共格式，报错核心词是协商失败与无公共格式。高发场景：硬件编码器只吃 NV12，中间却没有转换元件。排查动作：目录命令查两边模板，找公共字段；没有公共项就补转换元件。

失败二：过滤器约束过死。人工写的过滤器把空间挤空，比如钉死了某个排布但上游给不了。排查动作：逐个放宽过滤器字段，最先怀疑排布与像素纵横比这类实现细节字段。

失败三：动态垫接早了。解封装器的衬垫要等流信息才出现，静态链接必然落空，报错常见词是未链接或垫不存在。排查动作：确认该元件是否动态垫，改用监听衬垫新增信号的接法（第四章整节展开）。

💡 关键直觉：协商失败的九成解法是"补一个转换元件"或"松一处约束"。转换元件是管线的万能转接头，代价只是一点中央处理器占用；先让水通，再谈优化——这个顺序颠倒，是性能焦虑制造事故的典型路径。

重协商：格式中途变了怎么办

数据流动中上游格式变化（切换节目、摄像头重启出不同档位）会触发重协商：新能力集随缓冲下发，下游元件要么适应要么拒绝。适应不了时，管线报协商失败并停流；工程上的稳妥做法是在可能变化的节点前后常驻转换元件，让"适应"永远有路可走。播放器换台不黑屏、监控断流重连不重启，底层靠的都是这套机制加转换元件的组合。

协商日志的阅读法

排协商问题绕不开读日志，读法有固定套路。第一遍看交集动作：协商类别日志会打印两侧模板与求交结果，交集为空的行就是案发现场；第二遍看方向：日志里"下行建议"与"上行询问"的动词不同，先判断谈的是格式还是资源，避免看错对象；第三遍看定格：定格能力集打印后，与你在过滤器里写的约束逐字段比对——多数"协商成功但画面不对"的问题，出在定格结果与预期字段不符（比如宽高被定格到另一个档位）。

# 协商问题定位的固定起手式
GST_DEBUG=3,caps:6,negotiation:6 gst-launch-1.0 -v <你的管线>
# 三遍读法 交集 方向 定格 每遍只回答一个问题
​

这套读法与 3.1 节详细模式互补：详细模式看结果（定格成什么），协商日志看过程（怎么谈成的、在哪一步崩的）。结果对过程错，管线能跑但换个环境就翻车；过程对结果怪，通常是过滤器约束与收敛规则在互动——两者都读，协商问题才没有死角。

本节要点回顾

• 协商三步：模板交集、建议提案、收敛定格，成果是全字段固定形态；
• 两个方向：下行定格式上游主导，上行提需求下游发起，排错先辨方向；
• 三类失败：无交集补转接头、约束过死放字段、动态垫改监听；
• 转换元件是九成场景的解，先通水后优化；
• 重协商是常态机制，易变节点常驻转换元件保适应力。

格式谈妥，水就真的流动起来了。下一节围观管线里的三种"货物"——缓冲、事件与查询，它们共用管道却各走各的车道。
