本节摘要：VVC的Versatile（通用、多面手）不是形容词而是设计约束——一套码流语法要同时伺候好超高清点播、低延迟会议、屏幕内容与全景视频。本节先拆解四大设计目标及其相互牵制，再给出一份"带流水线位置"的术语速查表，为后面八章备好语言工具。

上一节讲了VVC从哪来；本节回答"它是为什么而造"，并顺手把全书术语一次配齐。如果你是从中间章节跳进来的读者，随时可以回到这里查词。

四大设计目标：一张互相牵制的网

VVC立项书里写明的目标可以归纳为四条，它们单独看都合理，放在一起就是四股方向相反的拉力：

其一，压缩效率。相对HEVC在同等客观质量下节省约一半码率，这是硬指标。所有工具提案首先要在BD-rate上过关（复习1.1的记分牌规则）。

其二，通用性（Versatile）。HEVC后来靠范围扩展与SCC扩展补丁式地支持屏幕内容和更高位深，VVC把这些"补丁"直接织进主线：屏幕内容工具（第7章）、高位深与广色度采样格式、全景视频的专用补偿（环绕运动补偿）都进主档。一套语法伺候多种素材，代价是语法与解码流程更复杂。

其三，并行与硬件友好。8K实时解码不可能靠单核硬扛。VVC在标准层面规定了并行单元的边界约束（第2.2节的VPDU、条带与子图划分），让解码器可以按行、按矩形区域并行展开，硬件流水线有的放矢。

其四，损失弹性与网络适配。新应用形态要求码流可以在传输中被"削"——VVC把分层编码能力（空间、质量可分层）纳入主框架，为广播与流媒体的自适应码率切换留好接口（第8章的随机访问与码流切换会展开）。

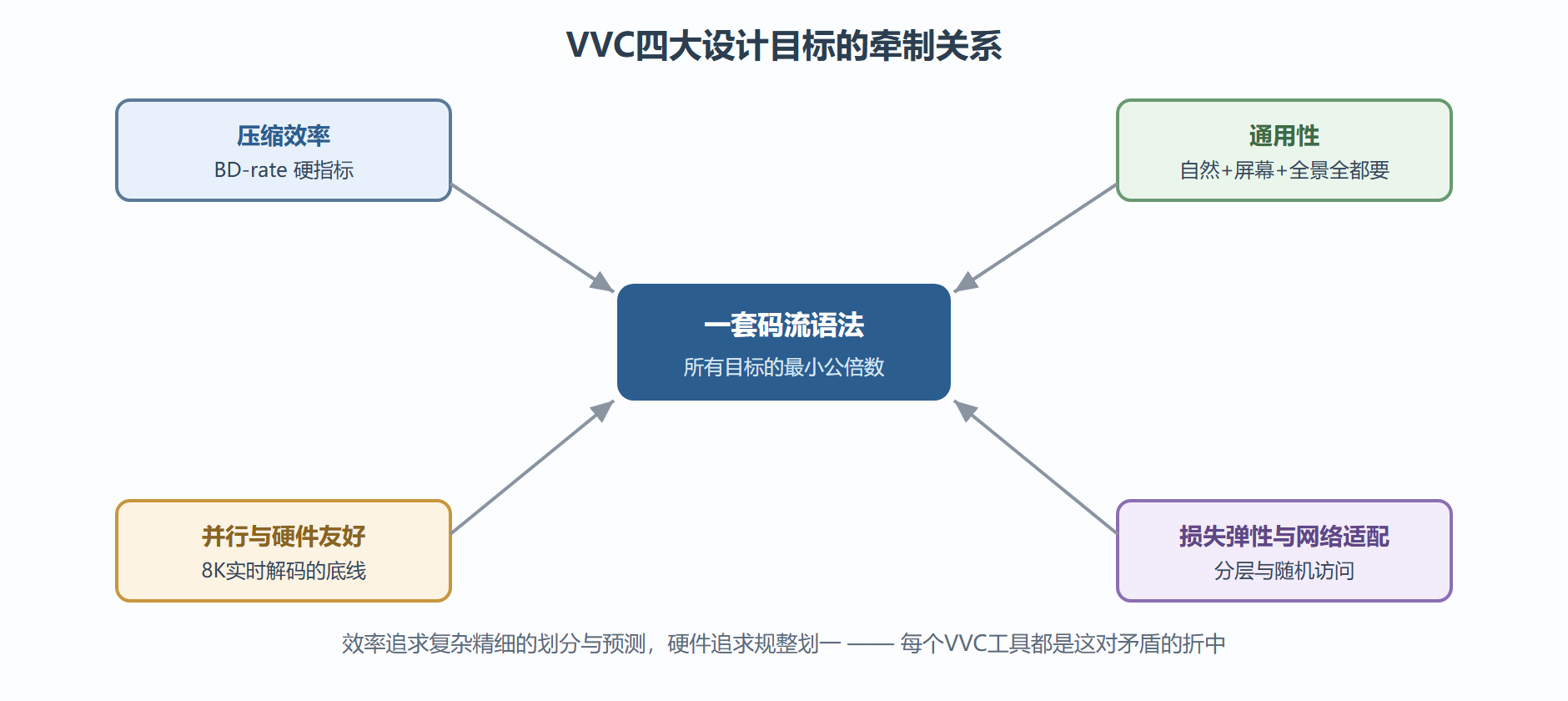

这张牵制图在后续章节会反复显形：QTMT给了内容最大的划分自由，但标准同时限制最小块尺寸并规定VPDU约束（第2章）；仿射运动补偿预测更准，但解码端要靠PROF技术把它做得起（第4章）；ALF滤波效果最好，但标准把它设计成可选工具且限制其作用范围（第6章）。读懂VVC，一半是读工具，一半是读折中。

术语速查：每个词都有流水线位置

术语不背，放进流水线里记。下面按"一帧视频进入编码器后的旅程"顺序给词，括号里是它在标准文本中的正式角色。

组织层术语：图像怎么切块

• CTU（编码树单元）：一帧图像切出的最大处理格子，VVC最大支持128×128（HEVC同样128×128，但VVC内部划分自由度完全不同）。CTU是划分树的根。
• QT与MTT：CTU内部先做四叉树（QT，一分为四）划分，叶子处再做多类型树（MTT）划分——水平或垂直的二分（BT）与三分（TT）。QT加MTT合称QTMT，产出矩形甚至细长条的编码块。第2.1节逐条拆解。
• CU（编码单元）：划分树的叶子，承担预测与残差编码决策的基本单位。VVC里CU不再像HEVC那样再切PU/TU，预测与变换的划分在CU内部通过语法直接描述（这也是术语变少的原因之一）。
• VPDU（虚拟流水线数据单元）：为硬件流水线划的"行车道"，规定解码任何一块所触及的最大图像区域，第2.2节展开。

预测层术语：怎么"猜"

• 帧内预测：用本帧已解码的相邻像素外推当前块，第3章全部内容；
• 帧间预测：用已解码的前后帧加运动矢量搬运像素，第4章全部内容；
• 运动矢量与参考帧列表：帧间预测的两件套，VVC把参考图像组织成两张列表（前向、后向），合并模式与跳过模式负责"抄邻居的运动"。

残差层术语：猜错了怎么办

• 变换（Transform）：把空间域残差转到频域，能量集中到低频，便于压缩。VVC提供DCT-2、DCT-8、DST-7多核选择加LFNST二次变换（第5.1节）；
• 量化（Quantization）：把变换系数除以步长取整，有损压缩发生的地方。VVC新增依赖标量量化（第5.2节）；
• 熵编码（CABAC）：把量化后的符号序列压成比特流，第5.3节的改进集中在吞吐与上下文初始化。

系统层术语：比特流怎么组织

• 参数集（VPS/SPS/PPS）：三份"配置档案"，分别描述整个码流序列、每段视频、每幅图像共用的参数，第8.1节展开；
• 图像头与条带头（PH/SH）：VVC新增的图像头把每帧变动的信息从序列参数中拆出，支持一码流多场景切换；
• 条带（slice）与子图（subpicture）：把一帧切成可独立解码的段落，并行与低延迟的基础。

⚠️ 易混提醒：HEVC时代的PU（预测单元）、TU（变换单元）在VVC术语体系里已不再是独立实体——很多旧资料仍沿用，读文献时注意分辨"CU内部划分"与"独立单元"的区别。

用一个案例把术语串起来

拿一段1080p的会议录像当线头：一帧进来，先按128×128切成CTU网格；某个CTU覆盖到人脸区域，QT划分两次后某叶子改走MTT，切出64×16的横条CU恰好贴合发际线边缘；这个CU做帧间预测，从参考帧列表里挑上一帧，运动矢量指向偏移若干像素的位置；残差做DCT-8变换、量化后大部分系数为零，CABAC几个比特就把"全零块"打发掉；解码重建时先去块滤波、再ALF抛光，重建帧进入参考帧缓存等待下一帧引用。一帧的旅程走完，第2章到第6章的所有章节标题都在这段话里露过面了。

三问三答

问：H.266和ISO那边那个编号是什么关系？
同一个标准的双编号：国际电联叫H.266，国际标准化组织/国际电工委员会叫其多层结构下的视频编码部分。就像H.265与HEVC是一体两名（1.1节的组织背景），命名差异来自两家联合出标准的历史惯例——查文献时两个名字都要搜。

问：Main档之外还有别的档吗？
有。主档覆盖8/10位4:2:0的绝大多数业务；范围扩展档支持更高位深与其他色度采样（4:2:2、4:4:4——专业制作与屏幕内容常用）；后续还有面向特定能力的分层档。读规格书先读档（profile）与级（level，规定分辨率帧率码率上限）的组合，它圈定了解码器的实现义务。

问：入门先背术语表可行吗？
不推荐孤立背表——本节把术语嵌进流水线位置，就是为了让"CTU→CU→预测→残差"形成动线记忆。建议读法：把术语表过一遍混脸熟，直接进第2章，卡壳时回来查；第二轮再回头系统性复盘。术语是地图的图例，不是地图本身。

本节要点回顾

• 四大目标互相牵制：效率、通用、并行、弹性构成VVC的设计张力场，每个工具都是折中产物；
• 术语按流水线记：组织层（CTU/CU/VPDU）、预测层（帧内/帧间）、残差层（变换/量化/CABAC）、系统层（参数集/条带/子图）；
• VVC术语已更新：PU/TU不再是独立单元，读旧资料要当心；
• 一个案例串全链路：会议录像的一帧之旅就是全书目录的缩影。
