本节摘要：2.1节看的是单个CTU内部怎么切，本节把镜头拉远——一帧图像在标准眼里如何分层组织：条带、子图、CTU行各是什么、为什么这么分；VPDU（虚拟流水线数据单元）如何充当"硬件流水线的行车道"。读完你会理解，VVC的图像组织是压缩逻辑与芯片流水线之间的一份和平协议。

上一节结尾留了一个问题：QTMT切出的块千姿百态，解码芯片的流水线却是等节拍前进的，两者怎么相安无事？答案就在本节——标准用一组"组织单位"给混乱的块定了交通规则。

图像组织：四层结构

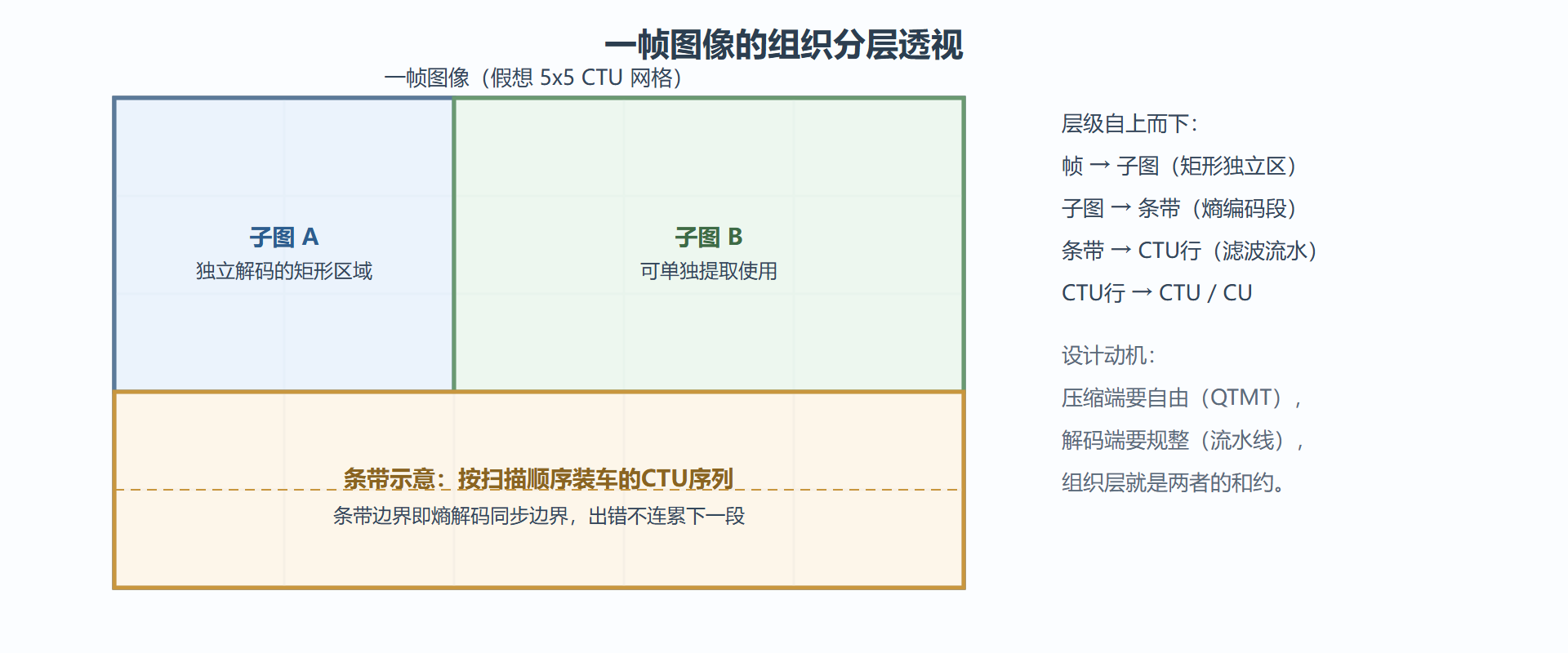

一帧图像在VVC里自上而下分为四层组织结构，每层服务不同目的：

条带是老朋友，从H.26x时代就有：把一帧切成若干段CTU序列，各段独立熵编码，一段出错不连累下一段。VVC的条带不再要求空间连续对齐矩形——它更像"沿着光栅扫描顺序装车"，语法更省。

子图是VVC把HEVC的tile概念升级后的产物：一个矩形区域的CTU集合，可以整体独立解码，也能单独从码流里提取出来用。这个能力直接支撑两类应用：一是全景视频视口传输（只解用户看的那块，第7.2节会接上）；二是多画面合一（把四路监控拼进一帧，各自是子图，取出即还原单路）。

CTU行是并行环路滤波的依据：去块滤波要跨块看邻居，ALF要等一片区域重建完才能启动——以CTU行为单位错峰流水，是第6章所有滤波器能并行的前提。

VPDU：硬件流水线的行车道

**虚拟流水线数据单元（VPDU）**是VVC为硬件解码专门引入的概念，定义是：解码一个CTU行内的数据时，解码器所触及的最大图像区域。规定VPDU尺寸（典型为128×128或CTU尺寸相关）后，任何块的预测、插值、滤波所引用的参考像素都不得越出其VPDU车道。

为什么这至关重要？看硬件解码器的视角：

软件解码器视角：          硬件解码器视角：
"给我一帧，我慢慢算"      "我是一条等节拍的流水线，
                          每个时钟周期必须搬走固定量的数据"

软件可以动态分配内存、     硬件的行缓冲（line buffer）容量固定，
随时回头查任何像素；       必须预先知道"最坏情况下要缓存多少行"。

VPDU的作用：把"最坏情况"钉死。
若允许一个块引用任意远的像素，
行缓冲需求不可控，芯片面积与功耗直接爆炸。
​

具体到工具上的约束效应：QTMT允许的长条块如果无限细长，插值与滤波要同时挂住好几行的数据；VPDU约束实际上给"块的纵横比"和"跨块参考范围"划了红线。你在2.1节看到的某些"看似多余"的划分限制（比如对TT居中块尺寸的下限、对最小块的限制），很大程度上就是VPDU约束的投影——标准文本的每条"不许"，背后都站着一位硬件工程师。

⚠️ 常见误读：VPDU不是码流里的语法元素，解码比特流时你"看不到"它。它是标准对工具组合施加的隐含约束，只有做硬件实现时才会真切感到它的存在。这也解释了为什么纯软件背景的工程师初读VVC文本时容易忽略这一章。

三类并行机制对照

把本章的并行工具放在一起对照，各自的适用场景就清楚了：

三者不是竞争关系，是同一帧图像在不同视角下的切法：条带对熵编码器负责，子图对应用层负责，VPDU对硅片负责。VVC相对HEVC在这层的最大进步，是把这些机制统一进主档语法，不再依赖后续扩展打补丁。

一个综合案例：超低延迟直播怎么用本章知识

设想一场云端渲染的电竞直播，要求端到端延迟压到极限：

1. 编码端把每帧切成多个子图，按行优先序编码发送——接收端不必等整帧到齐，收到一行子图即可开始解码显示（这比"整帧为单位"的传统方案直接砍掉一帧级延迟）；
2. 子图内部用条带进一步分段，熵解码多线程并行，且网络抖动丢包时只损坏局部；
3. 解码芯片按VPDU车道设计流水线，保证每个时钟节拍的处理量可预测，4K多路并行而缓冲不爆；
4. 编码器在划分搜索时（2.1节）已经知道哪些块会触碰子图边界，RD决策里直接惩罚跨界方案——压缩自由与并行纪律在编码端就完成谈判。

这个案例把本章三个主角全部推上场。裁缝铺的说法是：案子（图像组织）怎么摆，决定了多位裁缝（并行流水线）能不能同时开工而互不抢布料。

两问两答

问：条带和子图都切图像，到底该用谁？
看目的。为抗误码与熵解码并行——条带（语法最省）；为应用层的独立提取（视口、多画面）——子图（矩形规整、可寻址）；两者可叠加使用（子图内部再切条带）。经验法则：面向"解码器内部"用条带，面向"应用语义"用子图，一句话分家。

问：VPDU约束会不会限制压缩效率？
会，且是故意的。约束划定的边界处，划分与预测的自由度受限（编码器RD搜索自动惩罚跨界方案），压缩上小有让步；换来的是解码芯片行缓冲的确定性预算。这是"压缩效率"与"实现成本"之间一处明码标价的交易——标准设计里这类刻意的效率让步，读懂它们比读新增工具更能看出工程智慧。

本节要点回顾

• 四层组织：子图（矩形独立区）→ 条带（熵编码段）→ CTU行（滤波流水）→ CU（压缩基本单位），一层服务一类并行需求；
• VPDU是隐含约束：不是语法元素，是"解码触及的最大图像区域"上限，硬件行缓冲的设计依据；
• 标准文本的"不许"来自硬件：2.1节的划分限制多处是VPDU约束的投影；
• 子图是VVC的系统级新能力：视口传输、多画面合一、行级低延迟三种应用直接受益；
• 压缩自由与流水线纪律的谈判在编码端完成：RD搜索惩罚跨界方案，解码端只管按车道行驶。
