3.2 MIP矩阵帧内预测

3.2 MIP矩阵帧内预测

本节摘要：MIP（Matrix-based Intra Prediction，基于矩阵的帧内预测）是VVC方法论上最值得咀嚼的新工具——它把帧内预测从"插值"改写成"一次矩阵乘法"：参考像素下采样成向量，乘以离线训练好的小矩阵，直接产出预测块。解码端只需要乘加运算，没有网络、没有浮点、没有模型文件。本节拆解它的三步流程、三套矩阵的分组设计、与其他模式的关系，以及它为AI进入标准蹚出的路。

承接3.1：方向模式再密，本质上仍是"沿方向抄像素"的插值思维。MIP换了思路——预测器本身是个离线训练出来的模型。3.3节的跨分量预测则继续在本帧内找新的相关性维度。

动机：插值思维的盲区

方向插值隐含的假设是"当前块是参考边的延长线"。但有一大类内容不满足：规则的棋盘格纹理、周期花纹、人造图形。这类内容的局部统计特性是二阶的——像素间存在复杂的联合分布，单靠"抄一行"抓不住。

MIP的出发点：既然线性模型能抓住二阶统计（类似线性回归拟合），那就离线训练一组小矩阵，让"参考像素 → 预测块"的映射直接被矩阵参数吸收。训练在标准化阶段完成，矩阵烧进标准文本的表格里；解码器实现时就是查表加乘加，与实现一个DCT的复杂度同量级。

💡 划时代之处不在"用了AI"（它只是最简单的线性模型），而在"训练产物进入标准语法"这件事本身——它证明了"标准内小模型"这条路在工程与知识产权上都走得通。第10.4节的神经编码讨论会回到这个原点。

三步流程：下采样、矩阵乘、上采样

MIP的完整流程干净得可以画在一张餐巾纸上：

第一步，参考像素下采样。当前块上方与左侧的参考边界像素（数量随块尺寸增长）被下采样/重组为一个固定长度的输入向量。目的有两个：让矩阵尺寸与块解耦（不同大小的块共享矩阵）；砍掉冗余信息，矩阵可以更小。

第二步，矩阵乘加。输入向量乘以预训练矩阵，加偏置，得到一个缩减域的预测信号。矩阵按块的宽高比分三组：

第三步，上采样还原。缩减域信号经上采样插值展开为完整预测块。下采样-上采样的组合，等于给模型加了一个低通先验——这与"预测要平滑、残差管细节"的分工哲学一致（细节交给第5章的残差编码）。

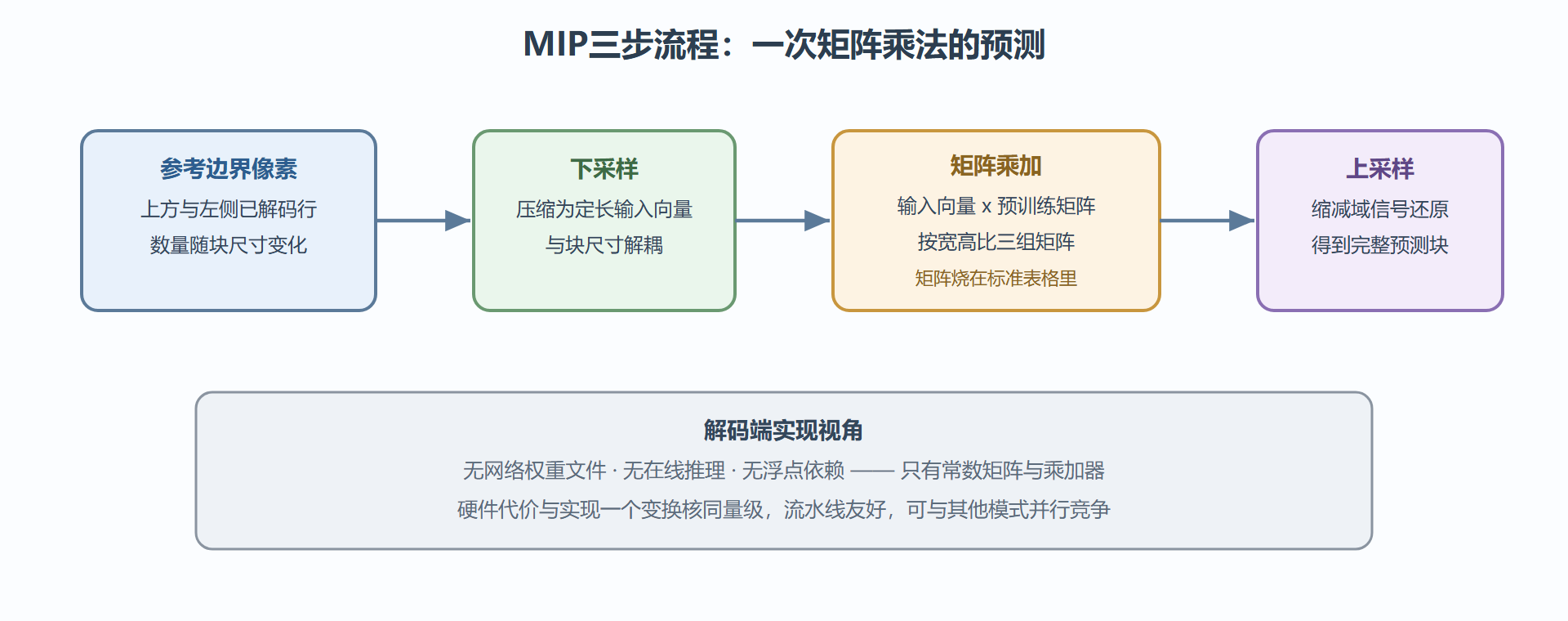

流程图解

与传统模式的关系：竞争而非替代

MIP不是替代65方向模式的"新引擎"，而是并列参赛的第67+号选手：编码器RD搜索在传统模式与MIP之间择优，码流里一个标志位声明用的是哪类。实测中的分工图景大致是：

• 自然图像大多数块：传统角度模式仍是主力（语法熟、实现快、多数场景够准）；
• 规则纹理与人造图形：MIP命中率显著上升（棋盘格、织物、UI元素、部分屏幕内容）；
• 极端尺寸块：MIP被限制在中等尺寸块使用（过大块的矩阵会膨胀，过小块统计不稳定），这又是一次工程折中。

一个常被引用的直觉：MIP在**内容有"可学习的结构"、但结构又不够强到值得用IBC或调色板（第7章SCC工具）**的中间地带最活跃。三个工具按"结构性"强弱各占一段光谱。

伪代码与复杂度账

MIP 解码端伪代码（示意）：

输入：参考边界像素 ref[]，块尺寸 w,h，矩阵组索引 g
1  v = downsample(ref)              # 定长输入向量
2  M = MIP_MATRIX[g][aspect_bin]    # 查标准表格取矩阵
3  y = M * v + bias                 # 一次乘加
4  pred = upsample(y, w, h)         # 还原到块尺寸
返回 pred

复杂度感受：
乘加次数 ≈ 输入维度 x 缩减维度，
与同尺寸块的变换（第5章）同量级，
且矩阵为常数，可烧进ROM，无缓存压力。
​

⚠️ 工程提醒：软件实现里最容易被忽略的是下采样与上采样的插值细节——标准对边界参考像素的重组顺序、滤波位置有精确规定，实现偏差会造成编码端与解码端的预测不一致（漂移），码率统计上表现为"莫名其妙的画质劣化"。做解码器对齐测试时，MIP是高发错位点，值得单独准备测试向量（第10.1节解码工程会回到这个话题）。

MIP的深远意义

把MIP放进更大的时间线里看：H.264时代没人敢想象"训练出来的参数"写进标准；HEVC时代有探索但未进正文；VVC正式接纳了最朴素的形式（线性矩阵）。它验证了一条中间路线——AI不必以端到端网络的形式才能进标准，蒸馏成常数矩阵也能带来真金白银的码率收益。沿着这条路，环路滤波的神经增强（第6章ALF的后续研究）、帧间预测的模型化（第10.4节ECM/NNVC）都在推进。裁缝铺的说法：MIP是店里第一台电动缝纫机——它还是照着老工序走线，但动力已经是新的了。

MIP的边界与两问两答

诚实地划出MIP的能力边界，比吹它的 novelty 更有用。三个"不管用"：强噪点内容（相关性被噪声淹没，矩阵学到的先验失效，退回DC反而稳）；大面积强方向内容（角度模式一两比特就够，矩阵乘加反而贵）；块尺寸超出MIP适用范围时标准直接禁用（过大过小都不伺候）。MIP是中距离武器——内容有点结构、又不够纯，正是3.3节末尾那条光谱的中间三档。

问：MIP的矩阵到底多小？
输入向量与缩减维度的乘积决定规模，典型在几十乘几十的量级——比一次同尺寸变换还小。标准按块分组给了矩阵集，全部烧进ROM是几KB到几十KB级——硬件视角"几乎免费"，这是它被标准接纳的硬指标。

问：解码端要做矩阵乘，浮点怎么办？
标准定义的是整数运算流程（矩阵系数定点化、中间精度有规定），解码端全程整型乘加——"神经"在这里只剩形式，实体是一张整数表加乘法器。想看懂细节，标准文本的MIP章节配着本节流程图读即可对上号。

本节要点回顾

• MIP三步：参考像素下采样成定长向量、乘离线训练矩阵、上采样还原预测块；
• 三组矩阵按宽高比分：方形、偏矩形、细长条各一组，矩阵烧进标准表格；
• 竞争而非替代：与65方向模式并列参赛，规则纹理与人造图形是它的主场；
• 解码端零AI包袱：只有常数矩阵与乘加，与变换核同量级的硬件代价；
• 方法论意义大于单项收益：它为"训练产物进标准"蹚出了工程与知识产权双通道。
