4.1 仿射运动补偿

本节摘要：H.261以来，帧间预测的运动模型一直是"整块平移"——一个运动矢量搬完整个块。真实视频里的推轨、变焦、旋转、俯仰全是非平移运动，平移模型只能靠切小块硬拟合。VVC引入仿射运动补偿：用两三个控制点的MV描述块内线性变化的运动场，缩放旋转一次表达。本节拆解四参数与六参数模型、子块级组织与光流修正的配合。

本章三节中的第一节：先把"运动怎么描述"的模型问题解决，4.2节再看"运动的描述怎么便宜地传"，4.3节把一部分计算搬到解码端。

平移模型的天花板

设想一个缓慢推近的镜头：画面里所有物体都在"变大"，物体中心的位移小、边缘的位移大。平移模型下，编码器只有两个选择：给整块一个平均MV（残差巨大），或者把画面切成很多小块各给一个MV（信令巨大）。两者都是拿比特硬砸。

运动补偿的通式可以写成：每个像素的位移是该像素位置的函数。平移模型里这个函数是常数（所有像素同位移）；仿射模型里这个函数是位置的线性函数——一步就从"常数函数"升级到"线性函数"，能表达的运动会瞬间扩容：

四参数与六参数：控制点的算术

仿射模型的参数从"控制点"来。VVC定义两种：

四参数仿射（2个控制点）：取块左上与右上两个角点，各传一个MV。两个点、四个标量（每个MV有横竖两个分量），恰好约束"平移加缩放加旋转加剪切"的线性组合。块内任意子块的MV由两个控制点线性插值得到。

六参数仿射（3个控制点）：再加左下角点，三个点六个标量，把垂直方向的独立缩放/剪切也放开，适合镜头同时俯仰与变焦的复合运动。

四参数仿射的运动场推导（示意）：

控制点A（左上）MV = (mvax, mvay)
控制点B（右上）MV = (mvbx, mvby)

块内位置 x,y 处的位移：
  mv_x = mvax + (mvbx - mvax) * x / W        # 水平线性变化
  mv_y = mvay + (mvay' ... 类似)             # 垂直由参数联立

直觉：知道两个角点怎么动，整个块的运动
就像一块橡皮被匀速拉伸，内部各点位移线性可得。

信令成本：只传 2~3 个控制点MV，
而不是每个 4x4 子块一个MV —— 这就是收益来源。
​

子块级组织：MV场的离散化

解码端按4×4子块粒度求各子块中心位置的MV，然后整子块做插值搬运（用第1章提过的高精度亚像素插值）。注意这里的设计取舍：连续的仿射场被离散成4×4粒度，既控制了解码端插值计算量，又保住了运动的表达力——离散粒度选在"计算量翻倍"与"精度损失"的平衡点上。

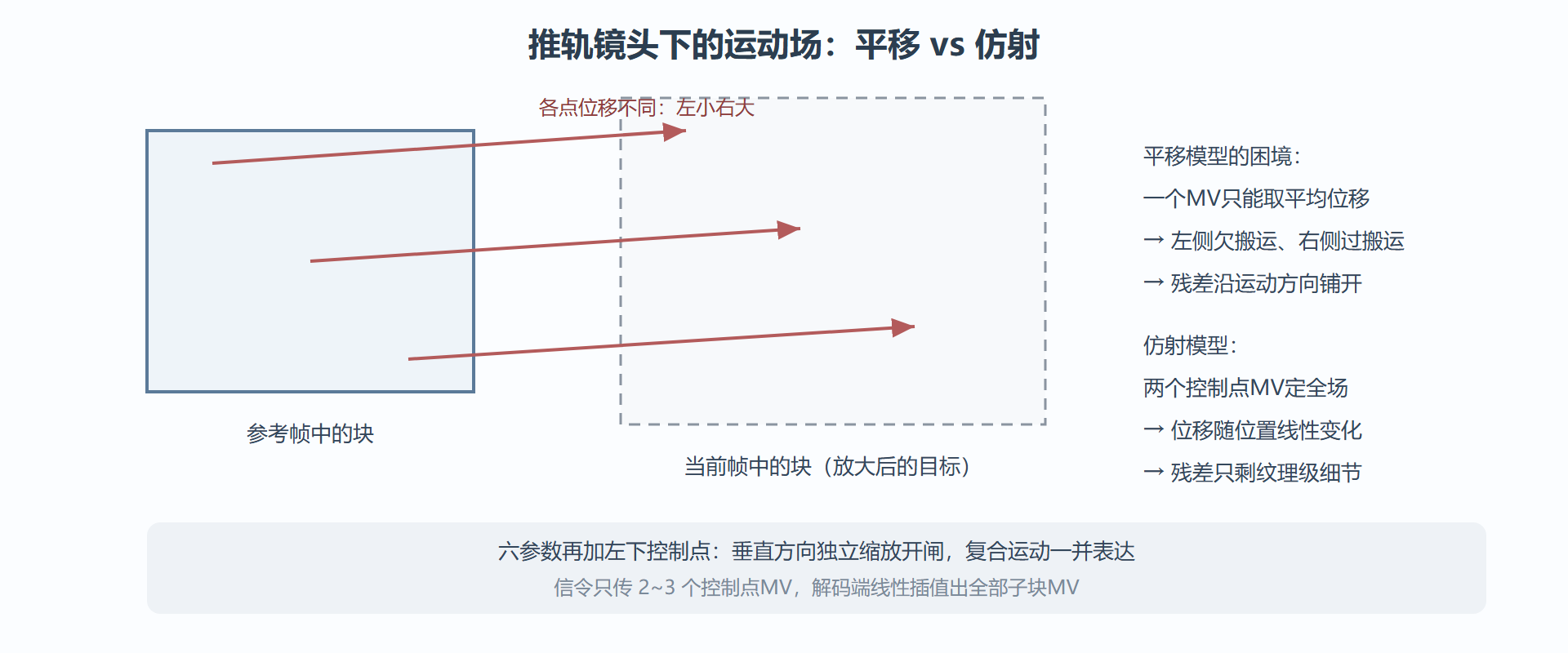

图解：仿射运动场

PROF：光流修正，仿射的搭档

仿射场离散成4×4粒度会留下残差——子块内部的运动仍在连续变化，但整子块用同一个MV搬运。**PROF（基于光流的帧间预测修正，Prediction Refinement with Optical Flow）**在解码端补这一刀：利用预测信号的梯度，对子块内每个4×4小区域的预测值按局部光流做一阶修正，等效于把补偿粒度做到4×4以下，而不真的做全像素级插值。

PROF是VVC"解码端精细化"哲学的代表（4.3节的DMVR、BDOF同属一个家族）：编码端传的信息没变，解码端多用点算力换预测精度。这对编码昂贵、解码便宜的产业分工（一次编码万次解码）是顺水推舟。

⚠️ 硬件视角提醒：PROF要求解码端额外计算梯度与乘加，且在流水线里位于插值之后，对行缓冲（回顾2.2节VPDU）有压力。所以标准把PROF设计为解码端可选实现——编码端信令不变，弱解码器跳过修正仍能合规解码（以质量为代价）。这种"软着陆"设计在VVC里反复出现，是标准兼容工程的范本。

实测中的命中率图景

仿射不是全天候主力。各类内容的典型使用分布（来自公开测试的定性描述）：

• 体育与动作电影（镜头运动频繁）：仿射块占比可观，收益最大；
• 对话类固定机位：平移模型足够，仿射偶发启用；
• 屏幕内容：整块复制场景多由第7章IBC接管，仿射参与度低；
• 动画与CG：镜头运动"数学上太规整"，仿射命中率高得惊人——推轨变焦正是仿射的主场。

案例复盘：一场推轨镜头的仿射收益

用一段具体素材把本节工具走一遍。素材：无人机沿山谷直线前推的航拍（连续缩放型运动），1080p、随机访问档。

背景：平移模型下，编码器把画面中景层切成大量中小块、各配各的MV，中景与近景的位移差仍留下大片残差——山谷的深度层次就是天然的"位移梯度场"。操作：编码器对中景大块启用四参数仿射，近景边缘细长块（QTMT产物）配MV精修；PROF在解码端把子块粒度再磨细。结果（示例口径）：该片段的仿射启用块集中在画面中部大块，帧间残差能量显著下降，整段码率比纯平移基线低一截，且运动越连贯的段落收益越大。解读：仿射的收益公式是"运动场的线性变化幅度 × 被大块覆盖的面积"——推轨、变焦这类全局规律运动吃满两项；手持晃动的随机运动两项都低，仿射就退位给平移加小块。变式：若镜头带俯仰（六自由度云台），六参数仿射的启用率上升；若素材是正交视角的游戏画面（无透视），四参数已近完美。

两问两答

问：仿射能关吗？关了会怎样？
编码器实现里通常可关（工具开关）。关闭后这类内容退回平移+细块拟合——码率上涨、编码时间反而可能下降（划分搜索变简单）。低算力编码端（嵌入式直播）常做此取舍，属于典型的"用码率换算力"。

问：仿射的MV预测子怎么建？
与4.2节同构：相邻已编码仿射块的控制点可作预测子，继承 Merge 体系的候选机制——控制点MV也有"抄邻居"的通道，信令哲学完全一致。

本节要点回顾

• 模型从常数升级到线性：仿射用2~3个控制点MV表达缩放、旋转、剪切，推轨变焦一次到位；
• 四参数管均匀形变，六参数放开垂直独立缩放：控制点MV是全部信令；
• 子块粒度4×4：连续场离散化，计算量与精度的平衡点；
• PROF光流修正是标配搭档：解码端用梯度信息等效细化补偿粒度，且为弱实现留了跳过通道；
• 收益是内容函数：运动镜头吃满红利，固定机位下平移仍是主力。
