本节摘要：变换的任务是把残差能量集中到少数低频系数，好让量化一刀切掉大头。VVC在这步上做了两件事：MTS（多变换选择）在DCT-2、DCT-8、DST-7三核之间按内容择优；LFNST（低频不可分变换）对帧内残差的低频系数再做一次不可分的二次聚能。本节讲清"为什么要换核"与"为什么只变换低频"，并还原本节吸收进来的原LFNST独立小节内容。

第5章开篇。预测（第3、4章）越准，残差越小越"碎"——碎残差的统计特性多变，单一DCT-2核不再处处最优，这就是变换环节升级的动机。

为什么单一核不够用

几十年来的默认选择是DCT-2（经典离散余弦变换）：对"平滑渐变+少量边缘"的残差能量集中度极好。但VVC的残差来源变了——65方向预测、MIP、仿射补偿之后，剩下的残差呈现新的统计面貌：

• 帧内角度预测后的残差：沿预测方向被"拉直"，垂直方向的残差能量分布陡峭，DST-7对这类陡峭分布的集中度优于DCT-2；
• 细长块残差（QTMT的产物）：长条块两个维度的统计差异大，单一核"横竖同核"就不匹配；
• 强边缘残差：尖锐边界的频谱衰减慢，需要更贴合的基函数形状。

**MTS（Multiple Transform Selection）**的答案：给水平、垂直两个方向各自提供DCT-2、DCT-8、DST-7三种核，按块独立选择组合（编码器RD搜索决定，码流传索引）。它延续第2章以来的主线——自由度跟着内容走。

隐式MTS与显式MTS是两档用法：帧内残差在很多情况下由预测模式隐式决定变换核（模式即索引，省掉信令）；需要精确控制时用显式MTS传一个索引。又是"能推导就不传"的信令哲学（呼应4.2节SMVD）。

LFNST：低频的第二次聚能

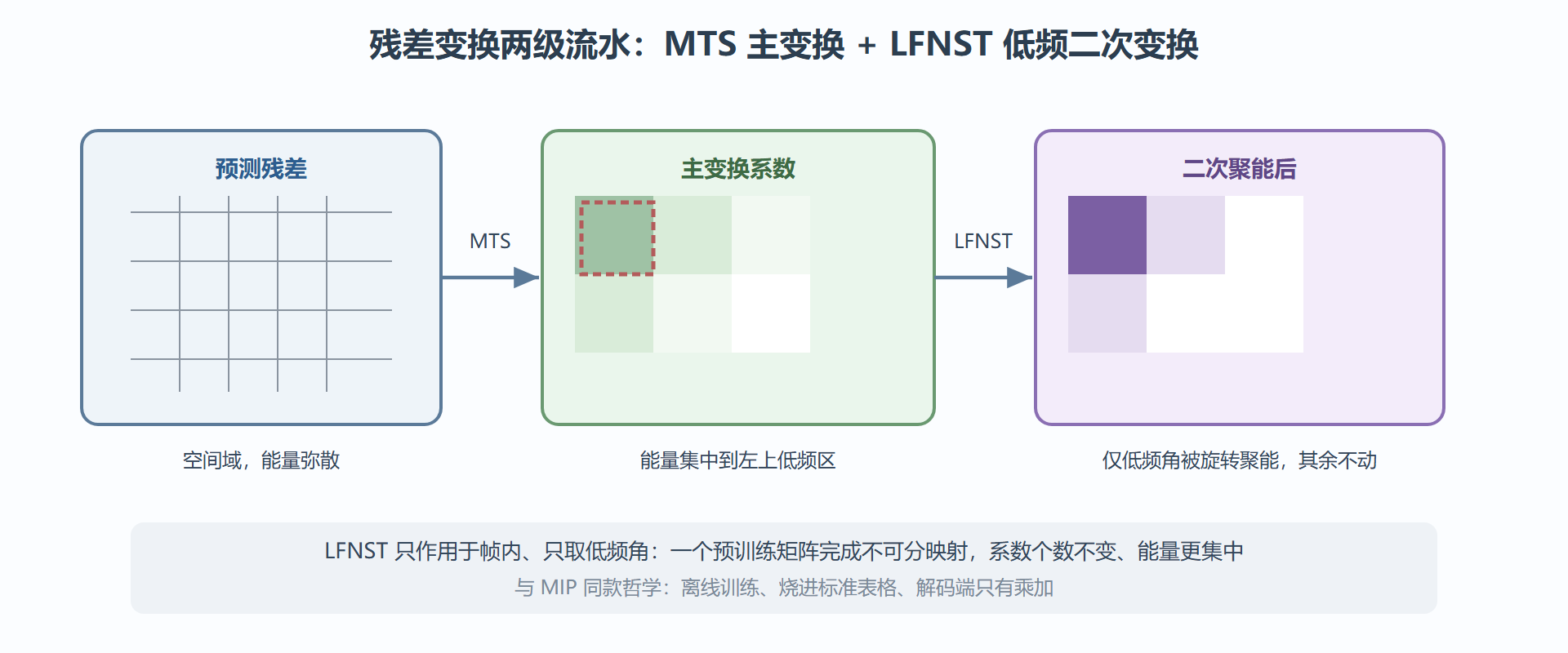

MTS是可分变换——水平一个核、垂直一个核，行列分开做，计算省、硬件熟。但帧内残差有个残留问题：主变换后低频区仍有残余相关（帧内预测的特性决定残差不是理想白噪声）。**LFNST（Low-Frequency Non-Separable Transform）**补这一刀：

只取低频角落。把主变换后左上角最多4×4或2×8/8×2的低频系数取出来，其余系数原样保留；

做一次不可分变换。"不可分"意味着不能拆成行列两次一维变换——它是一个真正的二维联合映射，用一个预训练矩阵（是的，MIP同款设计：离线训练、烧进标准表格）把16个低频系数整体旋转到新基下，进一步聚能；

系数数不增。变换后仍是同样个数（或截断为零）的系数，码流结构不变，只是能量更集中、高频更稀疏。

两级变换的联动与约束

LFNST不是想开就开，标准设了多重门（每一种都值得琢磨其工程动机）：

• 只对帧内残差启用：帧内预测后的低频残余相关显著，帧间残差统计不同，收益不抵成本；
• 尺寸与模式门控：块的宽高、帧内模式类型决定能否启用、取多大的低频角；
• 与MTS的顺序锁定：先MTS后LFNST，且启用LFNST时对MTS的核选择有联动限制——两级变换的"组合爆炸"被标准按住了；
• 索引与矩阵集：LFNST传一个索引选择变换矩阵集（按块形状分组，同MIP的分组思路），矩阵规模小、ROM占用可控。

💡 为什么"不可分"这么晚才进标准：可分变换行列解耦，计算量随尺寸线性增长，硬件实现成熟；不可分变换是全系数联合映射，计算与访存都贵。LFNST的聪明在于只在4×4这么小的低频角上做不可分——把"贵"的算法锁在"小"的面积里，成本可控而收益兑现。这个"以小搏大"的定价思路在标准设计里屡试不爽。

伪代码与实现提醒

残差变换解码流程（帧内块示意）：

1  res = 重建块 - 预测块                # 残差来自反量化后的系数（先看5.2）
2  coef = InvMTS(res, mts_index)        # 行列可分反变换，核由索引或模式隐式定
3  if lfnst_idx != 0:
4      low = InvLFNST(coef 左上角, lfnst_idx)   # 小矩阵乘加
5      coef 左上角 = low
6  残差重建完成 → 进入第6章环路滤波

实现提醒：
- LFNST 矩阵是 16x16 级别的小矩阵，但取角位置随块形状变化，
  索引边界错位是解码器对齐测试的高频错误点；
- MTS 的隐式选择规则（由帧内模式推导）必须逐条对照标准实现，
  猜错核会全块漂移，症状是特定模式下的周期性花屏。
​

两问两答与一个调参直觉

问：MTS的显式索引要付多少比特，何时隐式更划算？
显式索引走CABAC只需几比特，但乘以每帧数万块就不是小数——所以标准让帧内残差在多数情况下由模式隐式定核（角度模式与变换核的统计关联是训练出来的映射），显式索引留给"隐式映射失手"的少数块。信令哲学照旧：能推导的不传，推导错了才买单。

问：LFNST与MIP都是"训练矩阵进标准"，训练目标一样吗？
不一样。MIP的矩阵学的是"参考像素到预测块"的映射（替预测器）；LFNST的矩阵学的是"主变换后低频系数的再聚能基"（替变换基）。一个作用于预测域、一个作用于频域，但共享同一套工程范式：离线训练、小规模矩阵、烧进标准表格——这条范式正是第10.4节"标准内AI"路线的基石。

调参直觉：观察编码统计里"MTS显式启用率"与"LFNST命中率"两个指标——前者持续偏高说明隐式映射与你的内容不匹配（考虑档位调整），后者在屏幕内容桶里异常低属正常（屏幕内容残差稀疏，二次变换无用武之地）。把这两个指标纳入编码回归看板，是调优第5章工具的起点。

本节要点回顾

• MTS三核择优：DCT-2/DCT-8/DST-7按残差统计选，帧内大量场景由模式隐式定核、免信令；
• LFNST补低频：帧内残差主变换后仍有残余相关，小矩阵不可分变换二次聚能；
• 只在小面积做贵算法：低频角最多4×4，成本锁定、收益兑现；
• 两级变换联动受限：顺序锁定+组合约束，防组合爆炸；
• 训练矩阵进标准：与MIP同款哲学，是VVC方法论层面的一贯路线。
