5.3 CABAC熵编码改进

5.3 CABAC熵编码改进

本节摘要：熵编码是压缩流水线的最后一道工序：把量化后的语法符号序列压成尽可能短的比特流。VVC沿用CABAC（上下文自适应二进制算术编码）框架，改进集中在三个方向：上下文数量与初始化的重新定价、解码吞吐的流水线化（上下文加载去瓶颈、旁路通道并行）、系数编码的新扫描组织。本节从CABAC的直觉讲到VVC的具体翻新。

第5章收官。变换聚能（5.1）、量化取舍（5.2）之后的幸存符号，在这里数成最后的比特。产品随后交给第8章组织成码流。

CABAC三分钟入门

CABAC = 上下文建模 + 二进制化 + 算术编码，三层各司其职：

二进制化：任何语法元素（MV差、系数值、模式索引）先拆成一串比特（二元符号），常用的拆法有截断莱斯码、一元码等——拆得好，常用符号的比特串就短。

上下文建模：每个二元符号不是独立编码的。CABAC为它挑一个"上下文"（概率模型），记录"这个位置的0/1出现概率各多少"。概率越偏（比如99%是0），编码越省。上下文的选择依据邻域信息（比如"左边块和上边块的系数是否非零"），这就是"自适应"与"上下文"的含义。

算术编码：按概率把整串符号算进一个越来越窄的区间，最后输出区间位置的二进制表示。理论上能逼近信源的熵——即数据压缩的物理极限。

💡 一句话直觉：CABAC像一位记账员，一边记账一边学规律——见得越多的模式，下次记得越短。

VVC翻了哪三处

框架不变，但VVC的语法元素清单大换血（QTMT划分、依赖量化状态、各种新工具的标志位），CABAC相应做了系统性翻新：

其一，上下文重新定价

HEVC的上下文数量众多，且每个都要逐块初始化、更新。VVC做了两件事：精简上下文总数（合并统计特性相近的模型，砍掉低收益的细分），并重设初始化——大部分上下文在条带级一次性初始化，且初始值按帧内/帧间等场景给出更准的先验。收益是双重的：省比特（模型更贴合真实统计）也省实现（状态表更小）。

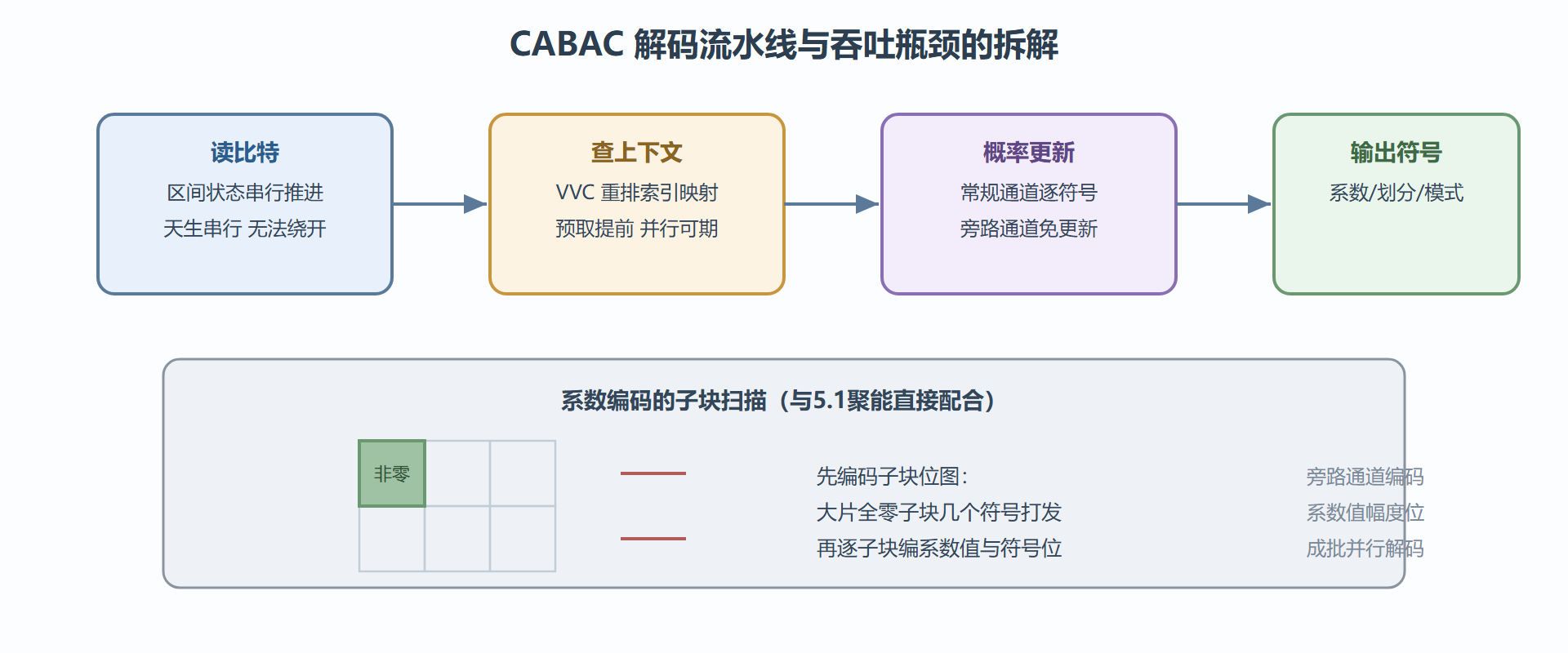

其二，解码吞吐的流水线化

算术解码天生串行：下一个比特的解码依赖上一个符号更新后的区间状态。HEVC解码器的著名瓶颈就在这。VVC的两处关键改进：

• 上下文加载去瓶颈：解码每个二元符号前要查上下文概率表，VVC重新组织了"上下文索引→存储位置"的映射，让连续符号的上下文读取能提前、能并行预取；
• 旁路通道批处理：等概率的比特（bypass，如系数值的低位）不走概率更新，VVC允许它们成批解码——一次取多个比特并行处理，吞吐倍增。系数编码恰好是旁路大户，收益直接兑现。

其三，系数编码的新扫描组织

变换块里非零系数怎么描述？HEVC按对角扫描+游程。VVC的新组织（子块扫描+双扫描模式）把系数块切成4×4子块，先编码"哪些子块有非零"的位图，再进子块编系数；对部分帧内块还允许反向第二扫描。好处：非零系数聚集在低频（5.1节聚能的结果）时，子块位图大片全零，几个符号打发一片——熵编码与变换聚能形成了直接配合。

用一段伪代码串起第5章

一个变换单元的完整残差旅程（解码端视角）：

1  sig_flags = cabac_decode_subblock_map()     # 子块位图：哪些4x4块有非零
2  for sb in 非零子块（按扫描序）:
3      for coef in sb:
4          sig   = cabac_decode(上下文: 邻域非零数)     # 本系数是否非零
5          if sig:
6              gt1   = cabac_decode(上下文: 位置相关)    # 幅度是否大于1
7              rest  = cabac_decode_bypass_batch()       # 余下幅度位：旁路批处理
7'             level = 依赖量化重建(sig, gt1, rest, 状态机)  # 5.2节的有状态重建
8  coef块 = InvLFNST → InvMTS                    # 5.1节两级反变换
9  重建 = 预测 + 反量化残差                        # 进入第6章环路滤波
​

五行伪代码里，第5章三节各就各位：5.3管符号怎么读、5.2管数值怎么重建、5.1管残差怎么还原。这条链路也是解码器性能优化的主战场——业界开源解码器（第10.1节）的帧率提升，大半来自把这条串行链做出并行度。

⚠️ 认知纠偏：常有初学者把熵编码当成"压缩的最后一步所以最重要"。实情相反——CABAC已经很接近熵极限，VVC在这一步的收益百分比是全流水线里最小的。大头永远在预测（第3、4章）。熵编码的价值在于不浪费前面各环节省下的每一个符号，并把解码吞吐做到工程可用。

上下文初始化与短条带：一个容易被忽略的交互

本节开头说VVC"重设初始化"，这里把它的工程后果展开。上下文模型的初始概率决定条带开头几十个符号的编码效率——条带越长，初始化的影响被摊薄；条带越短，初始化质量直接决定整条带的熵效率。

这层交互在两个场景里变成主角：低延迟场景（条带切得碎，2.2节的子图并行进一步缩短条带）里，初始化先验准不准每条带都要重新付账——VVC按帧内/帧间等场景给出更准的初始值，收益在这里兑现；错误恢复场景（8.2节，丢包后从访问点重进）里，解码器重新初始化上下文的状态必须与码流意图一致，否则整条带解码漂移。实现层的教训：上下文初始化是解码器对齐测试必须覆盖的路径，只测长条带顺利路径会漏掉短条带场景的偏差。

两问两答

问：旁路通道为什么能并行？
旁路符号概率恒定对半分——解码它的区间运算不依赖概率更新，只做等分与选择。多个旁路比特的区间缩放可以预先算好（纯移位与查表），一次并行处理一串。这就是"成批解码"的算法根基，也是VVC系数吞吐提升的主要来源。

问：CABAC解码的错误会传播多远？
算术解码的区间状态一环扣一环——一个比特解错，其后所有符号全错，且通常不报错（只是画面花掉）。所以工程上把CABAC输出与后续重建的一致性校验（CRC类机制在容器层）作为码流损坏的第一道发现手段，这属于系统层设计而非熵编码本身。

本节要点回顾

• CABAC三层结构：二进制化、上下文建模、算术编码，越常见的模式记得越短；
• VVC三处翻新：上下文精简与初始化重定价、上下文加载与旁路通道的吞吐化、子块扫描的系数组织；
• 旁路批处理是吞吐关键：系数幅度位成批解码，兑现并行收益；
• 子块位图与聚能配合：全零子块几个符号打发，熵编码吃到了5.1的红利；
• 定位要摆正：熵编码不产增益，只保证不浪费；流水线优化的主战场在解码串行链。
