6.2 SAO与ALF自适应环路滤波

6.2 SAO与ALF自适应环路滤波

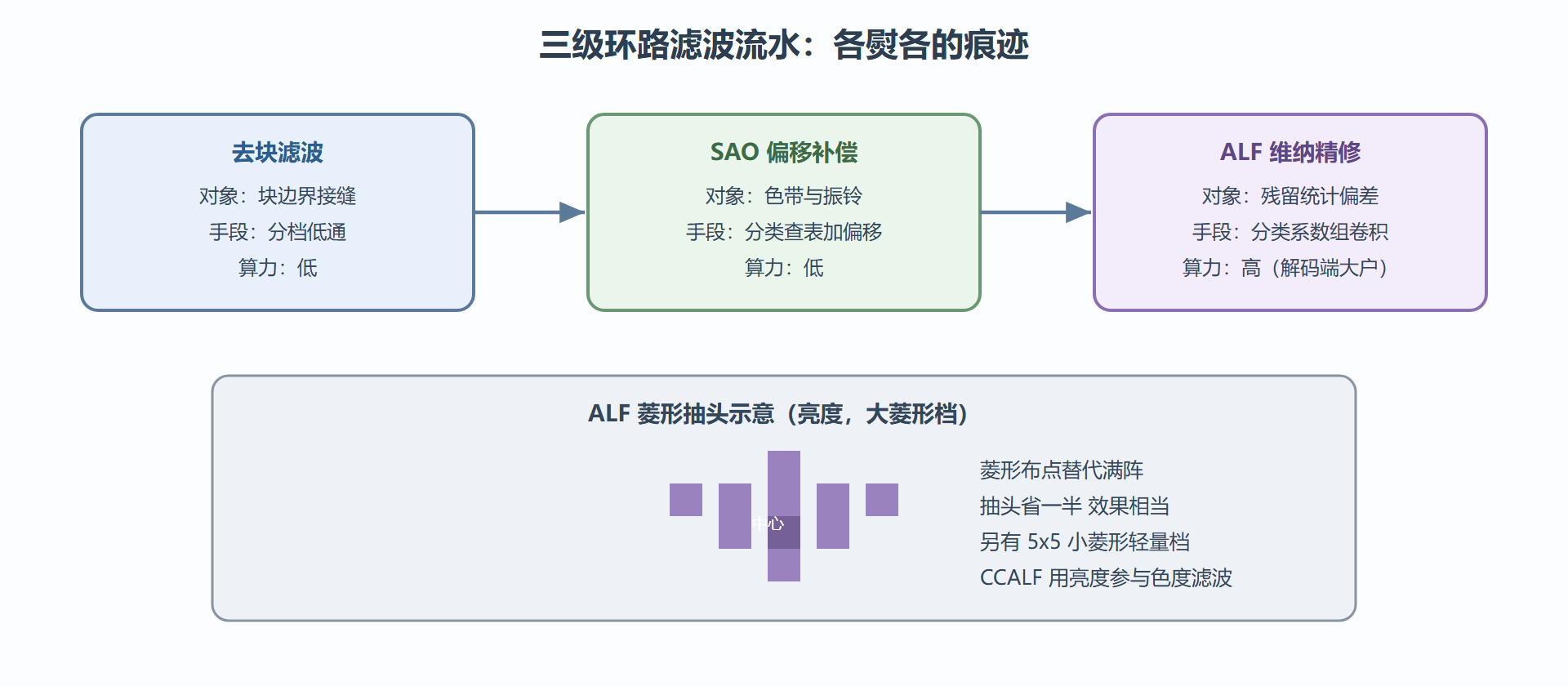

本节摘要：去块熨平了接缝，但量化留下的统计性痕迹——振铃、色带、纹理糊化——还在。VVC用两级工具接力收拾：SAO（样本自适应偏移）按像素分类做查表式偏移补偿，便宜而精准；ALF（自适应环路滤波）用解码端推导的维纳系数做逐块精修，是VVC画质提升的扛把子。本节合并讲解两级滤波（原ALF独立小节内容并入此处），并交代其算力代价。

第6章收官。去块（6.1）之后按执行顺序讲SAO与ALF——前者是HEVC遗产的微调，后者是VVC的新王牌。

SAO：分类查表的偏移补偿

**SAO（Sample Adaptive Offset）**的思路出奇地朴素：量化误差有"系统性偏移"——某些特征的像素整体偏高或偏低。那就把这些像素按特征分类，每类统一加一个偏移量。

两种模式：

• 边带补偿（BO）：按像素值分带（把值域切成若干条带），每条带一个偏移。专治色带伪影——平滑渐变被量化压成台阶时，台阶的每一级恰好落在同一条带里，统一偏移把台阶拉回渐变；
• 边补偿（EO）：按像素与两个邻居的方向关系分类（当前像素比左右邻居都大？都小？还是中间值？），每类一个偏移。专治振铃——边缘附近的过冲与下冲像素恰好是"局部极大/极小"，按类补偿正好对症。

信令极省：每个CTU传一个模式加几个偏移索引（偏移量本身查标准表），解码端一次查表加法完成。SAO是"每个像素几乎白送一分画质"的工具——HEVC引入后被VVC原样继承（仅做细节调整），这种"跨代存活"本身就说明性价比之高。

ALF：解码端推导的维纳滤波

**ALF（Adaptive Loop Filter）**是VVC画质层的大招，三级滤镜里的最后一级。它的三个关键词：

其一，维纳滤波器。ALF不再是固定形状的低通，而是最小均方误差意义上的最优滤波器——系数（抽头权重）由"重建像素与原始像素的误差最小化"解维纳方程得出。当然解码端没有原始像素，于是：

其二，系数从码流信令的差值恢复。编码端解好每组滤波器系数，量化成差值传给解码端（信令开销被控制得很小），解码端恢复系数组。每块用哪组？看块级滤波器索引——编码器按RD选好传下来。于是滤波器内容自适应：纹理块、平坦块、边缘块各用各的系数。

其三，菱形抽头与分类。亮度ALF的滤波器抽头排成菱形（典型7×7范围只取菱形内的点，约13至21个抽头，还有小菱形5×5的轻量档）——菱形比方形省抽头而效果相当。像素按"方向性与活动性"分成若干类，每类映射到一组系数：平坦类配平滑系数、边缘类配方向性系数。

CCALF跨分量变体：色度信号（Cb/Cr）的ALF还允许用亮度重建值参与滤波（跨分量线性组合）——又吃一次亮度色度相关性红利（呼应3.3节CCLM的物理直觉）。

信令与开关：贵工具的自律

ALF的信令设计体现了"贵工具的自律"：

• 块级开关：每个滤波区域可关ALF（RD判定不划算就不开），且亮度/色度独立开关；
• 系数分组传输：滤波器组按区域自适应选择，编码器只传"启用的组"的差值系数，未启用组零开销；
• 虚拟边界：ALF处理可以按子块错峰进行（配合2.2节VPDU车道），虚拟边界让滤波不必等整行CTU完成——并行度与流水线深度得以维持。

⚠️ 算力警示：ALF是VVC解码端最贵的单项之一——每像素一次小卷积（分类+乘加），叠加系数恢复与分类计算。软件解码器在低端设备上常把ALF列为"可关"优化项（合规性不受影响，ALF关闭时解码器跳过该环节，因为开关信息在码流里）。第9.3节的复杂度分析会给出它在总账里的占比量级。

一个观察实验：逐级关滤波看画质

把三级滤波当作可开关的实验变量（这也是9.2节工具开关实验的预演）：

同一码流配置下，主观质量的大致梯度（定性）：

全开（去块+SAO+ALF）      基准：接缝、色带、振铃都受控
关ALF                     色带与纹理糊化开始可辨，边缘细腻度下降
再关SAO                   振铃在强边缘附近显形，平滑区台阶可见
再去块                     块边界全面暴露——最不可接受的一级

结论链：去块是底线，SAO性价比之王，ALF锦上添花但代价最高。
工程上"关ALF保帧率"是低端设备常见取舍；
"关去块"在任何产品里都不出现。
​

这个梯度也解释了标准设计的深意：把三级滤波做成独立开关而非绑定套餐，正是为了让不同算力预算的设备各取所需——标准提供菜单（这个主题贯穿全册），产品按预算点菜。

ALF的实现细节与两问两答

维纳系数"编码端解、解码端恢复"的具体链路值得展开一次：编码端收集本区域重建像素与原始像素的统计（自相关与互相关矩阵），解维纳方程得最优系数；系数量化成差值信令；解码端恢复系数组，按块的分类索引选组执行卷积。注意"编码端有原始像素、解码端没有"这个不对称——所有ALF智慧都集中在编码端，解码端只是执行者，这与DMVR那类解码端自主工具（4.3节）形成有意思的对照：同一个"环路滤波"章节里，藏着标准设计的两种哲学。

问：关ALF合规吗？画质掉多少？
合规。ALF开关在码流里逐区域信令，解码器读到的就是"此处不滤"，跳过执行完全符合标准。画质代价与内容相关：纹理细腻的自然内容掉得明显（第9.2节消融里那几个百分点就是它），屏幕内容几乎无感。低端设备"关ALF保帧率"因此成为合规且可控的降级路径。

问：ALF系数每帧都传，会不会太贵？
不会失控。系数按"组"传输且只在启用时传，量化成差值后每组几十比特量级；对比其换来的残差节省，信令占比很小。真正的成本在执行（每像素卷积），不在信令——又一个"贵在算力、省在比特"的样本。

本节要点回顾

• SAO两种模式对症下药：边带补偿治色带、边补偿治振铃，查表加法，跨代存活的高性价比工具；
• ALF三件套：维纳最优系数（编码端解、差值传）、菱形抽头（省一半算力）、块级开关（贵工具自律）；
• CCALF吃跨分量红利：亮度重建值参与色度滤波，与CCLM同一物理直觉；
• 顺序固定：去块清接缝、SAO补统计、ALF做精修，不可调换；
• 开关独立化是设计深意：不同算力设备各取所需，"关ALF保帧率"是低端常态。
