7.2 全景视频编码支持
本节摘要：VR与全景视频的难点不在"内容是球面的"，而在"球面必须摊平成矩形才能进编码器"。等距柱状投影（ERP）在两极严重过采样，赤道附近又被拉伸，标准编码器对此一无所知。VVC给出的支持分三层：环绕运动补偿处理跨界运动、投影感知的质量分配处理几何失真、子图视口传输处理带宽。本节算清这笔几何账。
第7章第二站。屏幕内容（7.1）做的是减法艺术，全景视频做的是适配艺术——让为平面视频设计的工具箱理解球面。
ERP投影：先算几何账
全景相机采集的球面内容，主流做法用**等距柱状投影（Equirectangular Projection，ERP）**摊平：经度对应横轴、纬度对应纵轴，一张世界地图式的矩形帧。问题随之而来：
- 两极过采样：经线在极点汇聚，但ERP里每一行都是等宽的——极点附近一小块球面区域被拉成超宽的一行，像素大量冗余；
- 赤道拉伸：人眼最常注视的赤道带（也是内容主体）在球面上占比最大的区域，单位球面面积的像素反而被摊薄；
- 水平边界割裂：矩形帧的左右边缘在球面上是同一条经线——一个物体从右边缘移出，应从左边缘进入。但标准编码器把左右边缘当作不相干的画面，物体跨界瞬间，帧间预测（第4章）完全失灵，只能靠残差硬编。
这笔账的结论：直接把ERP帧喂给普通编码器，码率预算被浪费在没人看的极区，而真正重要的赤道区欠粮。

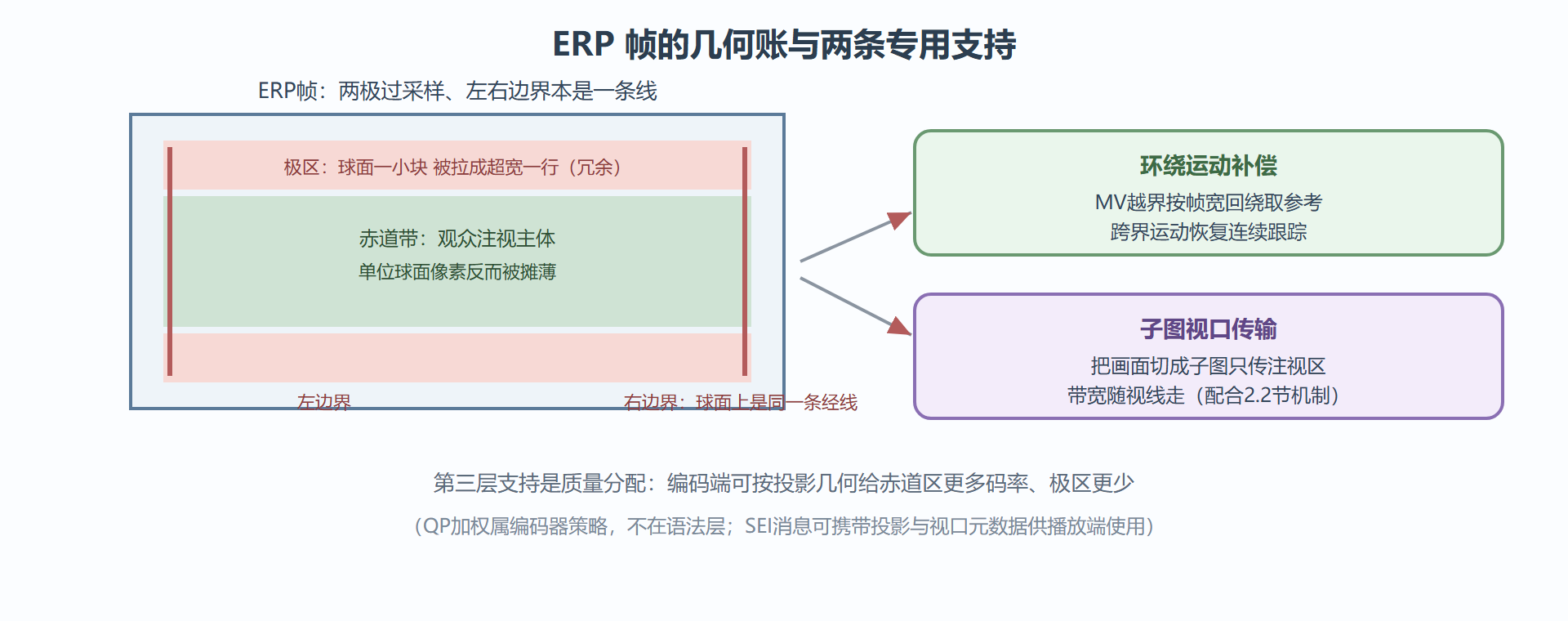

环绕运动补偿：缝合左右边界
**环绕运动补偿（Wrap-Around Motion Compensation）**解决跨界问题：当运动矢量指向的参考块超出帧的左/右边界时，解码端按帧宽度对坐标取回绕——参考像素从对侧边界内取。物体跨界运动重新可以被一个MV连续跟踪。
机制上这只是给运动补偿加了一条寻址规则（坐标模帧宽），成本近零，但只对ERP这类"水平闭环"的投影有意义——所以它按需启用，编码器在SPS里声明环绕参数（第8.1节参数集里能看到它的位置）。
视口传输：带宽跟着视线走
全景视频的带宽悖论：观众任意时刻只看约六分之一的球面（当前视口），却要为整球传输买单。VVC的基础设施答案在第2.2节已经铺好——子图：
- 编码端把ERP帧切成规整的子图网格，各子图独立编码；
- 播放端按用户头部姿态，请求高分辨率的"注视区子图流"加低分辨率的"周边流"（分层思路，第8章的码流切换与随机访问在此配合）；
- 切换视口时子图流粒度的切换比整流切换轻得多，延迟可控。
这依赖SEI消息携带的投影元数据（投影类型、视口提示），播放端与编码端据此对齐几何理解。标准提供的是机制（子图+SEI+分层），策略（怎么切、几档分辨率）留给产品——又一个"菜单与点菜"的分层设计。
投影感知的编码策略
几何账的第三笔在编码器策略层（不在语法层）：既然两极是冗余区，编码器可以：
- 对极区行用更大的QP（省下的码率挪给赤道）；
- 或预处理阶段做降采样投影变体（如把极区按更密纬度折叠的紧凑投影）；
- 配合主观质量评估（第9.1节会强调PSNR在全景内容上的失真——均匀PSNR恰恰对应不均匀的主观质量，因为像素的球面权重不同）。
⚠️ 评估陷阱：全景视频的客观指标要用球面均匀采样的PSNR/加权版本（把矩形像素按球面面积加权），直接用平面PSNR会得出"极区画质很好"的假象——而那正是没人看的区域。做全景质量报告时这是第一道专业门槛。
部署形态全景：从采集到播放的完整链路
把零散机制拼成一条真实可跑的部署链路，全景视频的工程全貌才算看清。以一场VR演唱会直播为例（各环节均为业界公开做法的组合，细节随产品而异）：
链路全景（示意流程）： 采集端：多目相机阵列 → 拼接服务器合成球面 → ERP投影帧 编码端：ERP帧切子图网格（如 8x4）→ 分档编码： 注视区子图走高QP质量档 / 周边子图走低质量档 环绕运动补偿开启（声明在SPS） 投影元数据写入SEI（投影类型、朝向约定） 传输端：子图流按需分发（DASH类协议按视口拉流） 头部姿态回传 → 服务端/边缘预取相邻子图 播放端：按姿态合成当前视口（高分辨率注视区 + 低分辨率周边 + 过渡区平滑混合） 解码侧可用2.2节子图并行机制
这条链路上每一环都有产品级权衡，三处最关键：
其一，子图网格怎么切。切得太粗，视口跨格时整块切换、带宽抖动大；切得太细，子图边界冗余（相邻子图重叠编码）与切换开销上升。常见取舍在几十个子图的量级，且纵向切分要顺着ERP的纬度线——两极方向子图承担的球面面积小，可以合并成大块省语法。
其二，注视区预测要不要做。头部姿态有惯性，回传延迟几十毫秒，播放端可预测下一秒视口提前拉流；预测错的代价是周边区短暂模糊（可接受），而不是黑屏（不可接受）。预测深度 = 网络往返延迟 + 安全余量，这是带宽与体验的又一处跷跷板。
其三，质量指标怎么立。7.2节开头的球面加权PSNR要在验收口径里落实：把矩形像素按其球面面积加权（极区权重低、赤道权重高），否则编码器优化方向会被带偏——曾有团队按平面PSNR优化，结果把码率全灌进了极区，主观体验反而下降，这就是指标立错的直接代价。
两问两答
问：为什么不直接传高分辨率整球，让客户端自己裁视口？
能做，且实现简单——很多第一代产品就这么干。代价是带宽恒定按整球付（约为视口实际需求的数倍），4K以上码率的VR流在多数家庭带宽下跑不动。子图方案把带宽与视口挂钩，是高分辨率VR的唯一经济解，复杂度是必要成本。
问：环绕运动补偿对视口传输有帮助吗？
两者作用在不同层面：环绕补偿改善单流内部的预测效率（左右边界连续性），视口传输解决带宽分配。但它们有交集——当注视区恰好跨在ERP帧的左右边界上时（用户朝向"接缝"方向），环绕补偿让该区域的帧间预测照常工作，子图切换的过渡质量不受接缝拖累。
本节要点回顾
- ERP三笔账：极区过采样浪费码率、赤道摊薄欠粮、左右边界割裂断帧间预测；
- 环绕运动补偿：MV越界按帧宽回绕，跨界运动恢复连续，成本近零、按需启用；
- 子图视口传输：带宽跟着视线走，子图+SEI+分层的组合拳，机制在标准、策略在产品；
- 质量分配是策略层：QP向赤道倾斜等做法属编码器自由度，SEI携带投影元数据；
- 评估必须球面加权：平面PSNR在全景内容上会给出系统性误导。
