8.1 视频参数集架构

8.1 视频参数集架构

本节摘要：VVC把码流的"配置信息"组织成五层参数集：VPS管整个序列、SPS管一段视频、PPS管每幅图像、PH管每帧变动项、SH管每条带。本节拆解各层职责边界、图像头PH这一新增层的动机，以及参数集"带外传输、按ID引用、延迟激活"的工程机制——这些机制决定了多频道广播与容器封装里VVC流怎么被灵活复用。

第8章第一站。先把码流的"档案馆"建起来，8.2节再讲码流怎么被进入与切换。

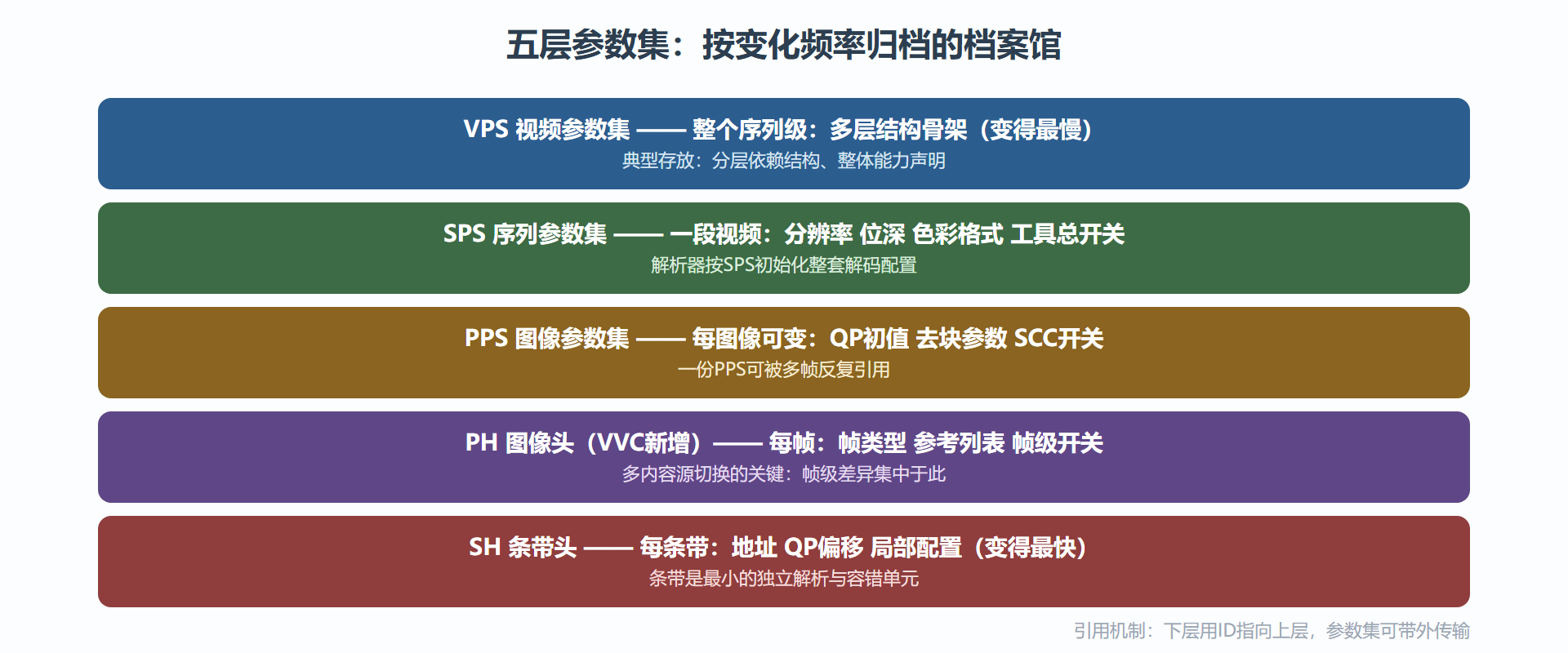

分层逻辑：按变化频率归档

参数集设计只有一个原则：变化频率相近的信息放同一层。频率从低到高：

两层设计意图值得展开：

其一，VPS的角色收缩。HEVC的VPS承担多层可扩展的描述，VVC把分层能力（第1.2节提过的损失弹性目标）的语法重新分配，VPS变薄、职责更纯粹——顶层只回答"这个码流整体是什么结构"。

其二，PH是VVC的新增层，也是本章最重要的一刀。HEVC时代"每帧变动的信息"散落在条带头与SPS里。VVC把它们独立成图像头，直接动机是：一条码流里交替出现不同来源的内容（比如制作切换：动画转真人、广告插播、多机位轮切）时，帧级差异集中在PH里表达，条带头与SPS保持稳定——解析器不用为每帧重新配置全套上下文。收益是三重的：码流更省（帧级差异不再重复下发）、解析更快（PH结构规整）、容错更好（PH损坏只损失一帧的配置信息）。

传输与激活机制：工程师必懂的三件事

参数集不只是一堆字段，配套的传输机制决定了它在工程里怎么用：

其一，带外传输（out-of-band）。参数集可以不走码流本体，而由系统层（容器、信令协议）单独下发——广播与RTP类传输里常用：VPS/SPS/PPS在会话建立时发送一次，码流本体只含引用ID，省去周期性重复。流媒体封装则常把参数集内嵌在关键帧前的容器轨道里。

其二，按ID引用。码流里的每帧通过PPS ID指明用哪套图像参数，PPS再指明SPS ID——多套参数集并存，编码器为不同场景预备多套配置（例如一套高QP用于追赶、一套常规），帧级切换只需换ID，这是8.2节码流切换的基础设施。

其三，延迟激活。新参数集不在到达瞬间生效，而是"从下一帧/下一个随机访问点起激活"——保证任何时刻解码器的配置变更都发生在帧边界，杜绝"半帧新配置半帧旧配置"的撕裂状态。

💡 类比：参数集像建筑图纸归档——总规划图（VPS）几乎不改，楼层图（SPS）换楼才改，房间布置图（PPS）按需换，每日施工单（PH）天天换，具体工单（SH）随时换。图纸按ID存档，施工队按图施工，换图必须在新一天开工时生效——五层逻辑一句话讲完。

一个案例：多频道广播的参数集复用

某超高清频道群（新闻、体育、电影各一路）用VVC组播，机顶盒端切换频道要快：

1. 三路码流共享同一份VPS（同为单层结构），减少会话建立信息；
2. 每路码流各有数套SPS（电影路含HDR/宽色域配置，体育路为SDR高帧率配置），按ID引用；
3. 广播侧把参数集周期性插入码流（照顾中途加入的接收者），同时经信令通道带外下发（照顾快速切换）；
4. 机顶盒切换频道时，新码流从最近的随机访问点（8.2节的IRAP）起播，该点之前的PH/PPS引用已随带外信息就位——切换延迟的上限由随机访问间隔决定，参数集机制保证切换瞬间配置完整。

这个案例把五层架构、带外传输、ID引用、延迟激活四件事全部用上。裁缝铺的说法：档案馆建得好，几个铺面共用一间库房，换活只换工单，不动总账。

自适应流媒体的参数集配置实操

把机制再往实操推一步：一个自适应码率（ABR）服务的参数集该怎么摆。设想要点：多分辨率多码率档并存、客户端随时换档、CDN缓存友好。

配置方案骨架（业界通行做法的组合）：

ABR 服务的参数集布局（示意）：

SPS：每档一份（1080p档/720p档/480p档各一套
      分辨率位深色彩格式不同 → 必须各一份）
PPS：每档一至两份（常规档 + 追档用的
      高QP快编配置，按ID切换）
PH ：每帧一份（帧级差异集中地，天然按帧生成）
封装：VPS/SPS/PPS 放各档关键轨
      （in-band 周期冗余 + 容器层带外各一份）
切换：客户端换档等对齐访问点（8.2节），
      新档SPS已在容器轨就位 → 换档零参数协商
​

三条实操经验：其一，in-band与带外双写是CDN缓存与容错的平衡——纯带外在传输链路剥离容器头时会丢参数，纯in-band周期冗余浪费码率；其二，参数集版本变更要走访问点边界（延迟激活机制保证），杜绝"换配置撕半帧"；其三，监控侧要给"参数集引用分布"打点——某套PPS引用率异常低通常意味着编码器配置漂移，这是运维侧最早能抓到的信号。

两个常见问题

问：参数集丢了会怎样，怎么救？
按层级定罪（本节表格）：SPS丢失则整段不可解。救援靠冗余——带外通道重发、in-band周期冗余、播放端缓存最近有效参数集。直播链路的标准做法是关键帧间隔内至少两次内嵌完整参数集，弱网下还可用信令通道即时补发。

问：一帧能引用多套PPS吗？
单帧内条带可各引其PPS（PPS ID不同），但实践中罕见——参数集的意义在于复用，帧内混用多是设计混乱的信号。规范上合法、工程上慎用，这条"合法但别用"的边界值得记住。

本节要点回顾

• 分层唯一原则：按变化频率归档——VPS最慢、SH最快，中间逐级过渡；
• PH是VVC结构性新增：帧级差异集中表达，多内容源切换、解析效率、容错三重收益；
• 三件配套机制：带外传输省码流、按ID引用支持多配置并存、延迟激活保证帧边界生效；
• 参数集丢失按层级定罪：越上层丢失影响面越大，系统层要为顶层参数集提供最可靠的通道；
• 广播与流媒体的用法不同：前者周期内嵌+带外双保险，后者封装在关键帧轨道。
