5.1 BSDF与微面元理论：方向账单与统计微镜

5.1 BSDF 与微面元理论：方向账单与统计微镜

上一章的射线撞上了表面，拿到命中记录后第一个要问的就是：这份入射光该按什么规则重新分配？本节给出这条规则的严格形式——双向散射分布函数。它听起来吓人，本质只是一张"从每个来路到每个去路"的汇率表；而把粗糙度、光泽、磨砂这些美术直觉翻译进这张表的钥匙，是微面元理论：你在宏观看到的高光形状，是千万枚微米级小镜面法线取向的统计图景。

散射的方向性定义

先看老模型的病。早期渲染用标量"反射率"说话：这个点吸收三成、漫射七成。它无法区分白纸与磨砂玻璃——两者正入射下都近乎全反射，但白纸把光均匀泼向半球，磨砂玻璃却聚出一片方向性的柔光。病根在缺了方向维度：散射行为从来不只是"有多少"，更是"往哪里去"。

把方向补进去，就得到 BSDF 的定义：沿出射方向的微分亮度，除以沿入射方向的微分辐照度，单位是每球面度。翻译成人话：从方向 wi 打进来一份辐照度，材质把它分配到方向 wo 的"亮度汇率"是多少。定义里两个变量（入射方向、出射方向）是独立的——这正是它比"反射率"先进的地方：同一块天鹅绒，侧光下深邃、顶光下柔亮，一张汇率表全部容纳。按入出方向是否分居表面两侧，BSDF 自然切成两片：同侧的 BRDF 管反射，异侧的 BTDF 管透射，合称 BSDF。

两条铁律为这张汇率表把关。能量守恒：把出射半球上所有方向的贡献按余弦加权积起来，不得超过入射能量——表面只能重分配、不能凭空造光；违反它的材质会"发光"，画面越调越亮。互易性：交换入射与出射方向，函数值不变——光路可逆是几何光学的本性；违反它的材质在双向方法里会出现能量对不上账的怪病。日后你调任何材质参数，先拿这两条扫一遍，一半的"灵异现象"当场排除。

微面元：把粗糙度翻译成统计学

微面元理论的核心假设：宏观表面实际由无数微米级的小镜面拼成，每个小镜面严格按反射定律和菲涅耳方程行事；宏观的"粗糙"，只是这些小镜面法线取向不一致的统计表现。直觉实验：手持一枚小镜对准太阳，远处墙上有一个刺眼光斑；把一百万枚随机取向的小镜撒成一片，墙上不再是光斑而是一片亮度渐变的区域——中心最亮（取向恰好对准的方向多），边缘渐暗（取向偏离的方向渐少）。高光斑的胖瘦，就是法线取向分布的胖瘦：完美镜面是分布收成一根针（所有微镜同向），磨砂表面是分布摊成宽钟形（微镜取向各异）。美术里的"粗糙度"滑块，底下拖动的就是这个分布的宽度参数。

形式化后，Cook-Torrance 微面元模型把镜面反射项拆成三个因子相乘：

  f_specular = D(h) · F(v·h) · G(v, l) / (4 · (n·v) · (n·l))

  D(h)：法线分布函数——微镜法线恰好处在半程向量 h 附近的概率密度
        粗糙度 α 越大，D 越宽胖，高光越大越散
  F：  菲涅耳项——每个微镜按入射角决定反射比例，掠射角趋近全反射
  G：  遮蔽阴影项——微镜之间互相挡光的比例修正，粗糙表面上更明显
​

三个因子各管一段视觉特征。D 决定高光的尺寸与形状——GGX 分布如今是全行业标准，因为它的高光"尾巴"比旧高斯模型长，恰好匹配真实材质在偏离主高光方向上仍有一点光泽的观感。F 决定高光的强度随视角的变化——正对着看时金属与塑料差别不大，掠射看时两者都被菲涅耳拉向全反射，这就是湿地板与静止水洼在低角度看去特别亮的原因。G 是能量守恒的执行者——凸出的微镜会挡住凹陷微镜的光路，粗糙度越高遮挡越重，没有它高能量会凭空多出来。

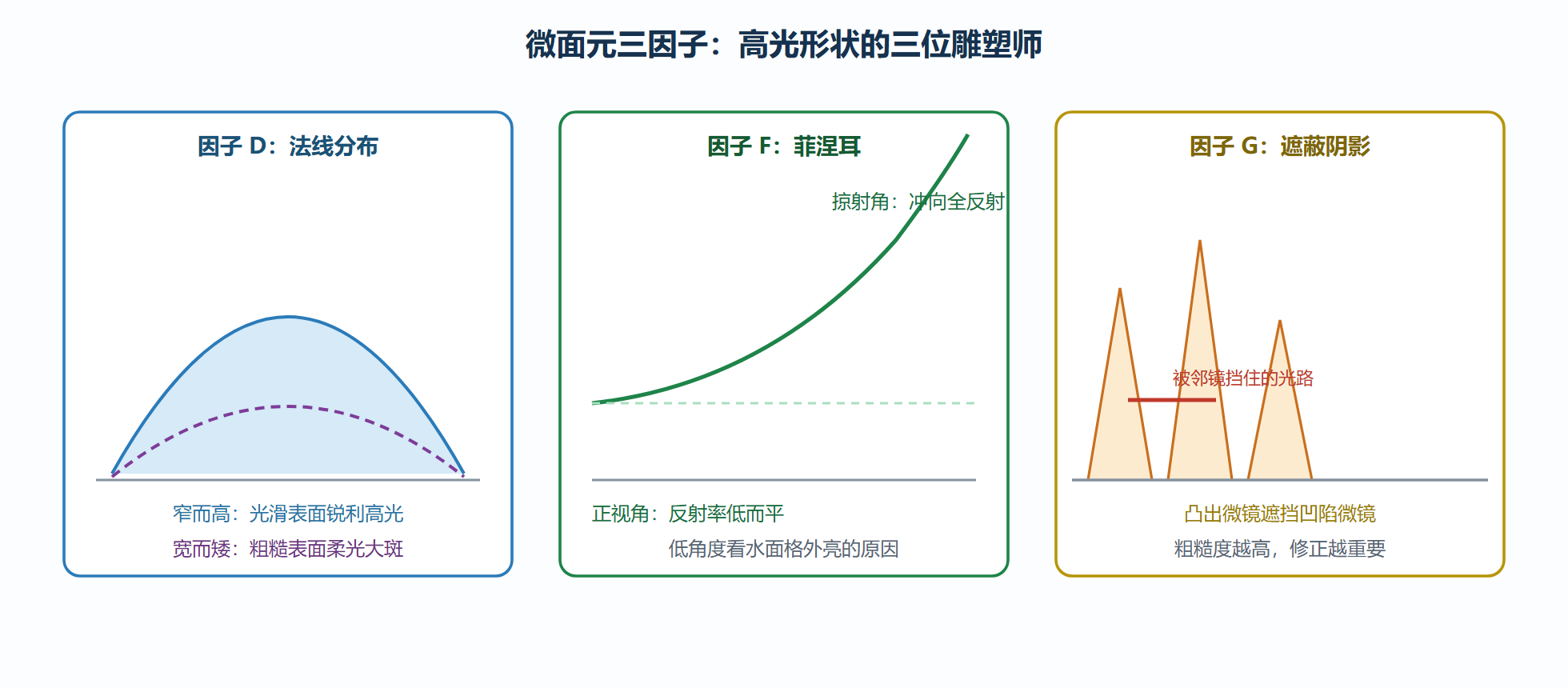

图：微面元统计如何塑造高光形状

实验台：一块金属的评估全程

把公式跑一遍完整数值。场景设定：一块粗糙度 0.3 的铝板，光源方向与观察方向的半程向量 h 与法线夹角约 20 度。第一步查 D：GGX 分布在 α 等于 0.3、偏离 20 度处的密度值，相对峰值已跌到约四分之一——高光主体收在较窄的锥内。第二步查 F：铝的基色 F0 约为 0.91、0.912、0.913（RGB 近乎等值，这是金属的标志——彩色的是铜与金），20 度入射角下菲涅耳值仍贴近 F0，反射几乎全额。第三步查 G：粗糙度不高，遮蔽修正温和，约打八五折。三项相乘除以分母，得到该方向的镜面贡献。把粗糙度调到 0.6 重跑：D 峰值矮一个量级、尾巴拖长，G 压得更狠——宏观上高光摊成一片柔和的亮区，总能量依然守恒。变式：换成铜板（F0 红黄高、蓝低），同样流程下高光带色，这就是"金属反射自带本色、塑料反射不带色"的物理出处——塑料的镜面项用无色 F0，颜色全由漫反射项承担。

最后给一个工程提醒：微面元模型描述的是统计平均，单个微镜并不存在于几何里。这意味着光线追踪对它的消费方式是"按 D 的形状采样出射方向"——采样 PDF 正比于 D 乘余弦项的归一化，第 6 章的材质采样环节会原样兑现这句话。

参数的三道翻译：从美术滑杆到物理账本

材质系统的易错点大多藏在"翻译"环节，滑杆上的数与方程里的数常常隔着一道换算。第一道，粗糙度：界面上拖动的通常是感知值，进方程前要平方成 alpha——不平方的高粗糙度区域高光会瘦得离谱，滑杆中段的手感也不对；GGX 的长尾让平方约定成了各家引擎的事实标准。第二道，F0：介电质的 F0 由折射率按正入射公式换算，水 0.02、玻璃 0.04 上下；美术若直接把镜面强度拉到 0.5，等于发明一种地球上不存在的塑料——正确做法是让滑杆只控制折射率，或直接提供预设档位。第三道，漫反射与镜面的分账：入射能量先按菲涅耳分成反射与折射两股，折射股再被反照率染色、按漫反射分布撒出；常见错误是漫反射不扣掉菲涅耳分成，总能量凭空多出一截，低角度下材质白得发飘。三道翻译都过对，材质库才经得起特写镜头的审问。

一道自查实验收尾：把同一块材质的正入射与掠射渲染图并排摆开，检查三件事——正入射时镜面强度是否落在 F0 附近，掠射边缘是否出现物理要求的亮边而非全图泛白，漫反射在掠射处是否如约退场。三问都过关，说明翻译链路没漏；任何一问含糊，就回到对应的那道翻译关重查。参数不是玄学，是换了单位制物理。

再补一道面试高频题的处理范式："为什么高光颜色直接乘漫反射基色是错的？"答案在分账结构里。金属的吸收发生在体内，反射自带选择性，所以金属高光就是金属的本色；介电质的界面反射近乎无色，颜色全在折射股的漫反射里。把"高光乘基色"的旧习惯带进物理工作流，等于让所有介电质反射带上脏色、让金属丢了本色，画面立刻塑料感与脏旧感齐飞。口诀一句：金属反射自带颜色，非金属反射近乎无色；颜色出现在哪一股，由导体身份说了算。校验这个理解只需两张图：同一模型分别按金属与介电质渲染并排一摆，看高光颜色之差——看得出差别，说明 F0 的身份逻辑已经内化。

本节要点回顾

• BSDF = 出射微分亮度除以入射微分辐照度，单位每球面度；BRDF 与 BTDF 是它在两个半球组合下的切片。
• 两条铁律：能量守恒禁造光，互易性保光路可逆——调材质先过这两关。
• 微面元把粗糙度翻译成法线取向分布：高光胖瘦即分布胖瘦，GGX 的长尾最贴近真实观感。
• 三因子分工：D 管高光形状，F 管强度随视角，G 管遮挡修正；金属高光带本色、介电质高光无色，源头都在 F0。
• 光线追踪消费微面元的方式是按 D 采样方向，PDF 归材质采样环节兑现。

汇率表已经立起。但光不止在同侧半球里周转——跨过界面会发生什么？下一节请出菲涅耳方程与折射的世界。
