前两节的 BSDF 参数是常数——那是一块"处处均匀"的假想材质。真实表面处处不同：木纹疏密、锈斑深浅、织物经纬。本节处理这种"随位置变化"的两个来源：纹理（把测量或绘制的二维数据贴上去）与过程材质（用数学函数现场生成）。前者锚定真实，后者释放想象，现代材质系统两者混用。读完本节，你会把每张贴图通道看成 5.1 某个物理参数的空间采样，而不是"一张装饰图片"。

纹理通道的物理语义：每张图都是一个参数的场

PBR 工作流的第一课是把通道与物理量严格对齐。对齐错了，渲染结果不是"风格化"而是"物理错"：

  反照率图 albedo  → 表面固有色 ρ，不许含光照与阴影信息
  粗糙度图 rough  → 微面元法线分布的宽度参数，驱动 5.1 的 D 函数
  金属度图 metal  → 导体与介电质两个 BSDF 的插值权重
  法线贴图 normal → 微观法线扰动，扰动的是着色法线而非几何法线
  高度/置换图      → 真实移动命中点，影响轮廓与自遮挡
​

两处最经典的误用值得点名。反照率图里画了阴影和高光（从照片直接取色），路径追踪会把这些"假光照"再叠加真实光照计算一遍——画面出现双重阴影、双重高光，怎么调都"脏"。法线贴图被当成几何（只扰动了着色法线），于是阴影射线、反射射线完全感知不到这些凹凸——球面上贴一张砖墙法线图，轮廓仍是完美圆，阴影边缘平滑如新；要让它参与轮廓与自遮挡，得换置换贴图并真的细分几何。通道语义对齐的本质，是保证"美术给的每张图都落在渲染方程某个确切的槽位上"。

过滤：路径追踪比光栅化更挑食

纹理采样的经典难题在路径追踪下变本加厉。光栅化里相邻像素的纹理坐标是连续的，MIP 链加双线性过滤就能压住走样；路径追踪里一次弹跳把射线甩到场景任意角落，相邻样本的纹理坐标毫无连续性可言，直接采样高频贴图就是满屏噪点。工业解法是射线差分：沿着上一段路径的采样历史估算纹理坐标的变化率，据此挑选 MIP 层级——变化剧烈就取更模糊的层级，把高频细节预过滤掉。这个机制在实时管线里由光线查询的派生接口提供，离线渲染器则自己沿路径传递差分。各向异性过滤同样重要：掠射角下贴图在切向被极度压缩，各向同性过滤只能给足模糊，各向异性过滤沿压缩方向补采样，地板上的木纹才能在低角度看清楚而不糊成一团。

另一个常见坑是纹理坐标不连续：UV 展开接缝处、多材质接界处，差分算出的变化率爆表，MIP 选择一路冲到最模糊层级，接缝两侧出现一圈"脏带"。解法是给差分设上限、或在接缝处使用跨面连续的三平面投影映射——用三个轴向的投影加权混合，彻底绕开 UV 缝。

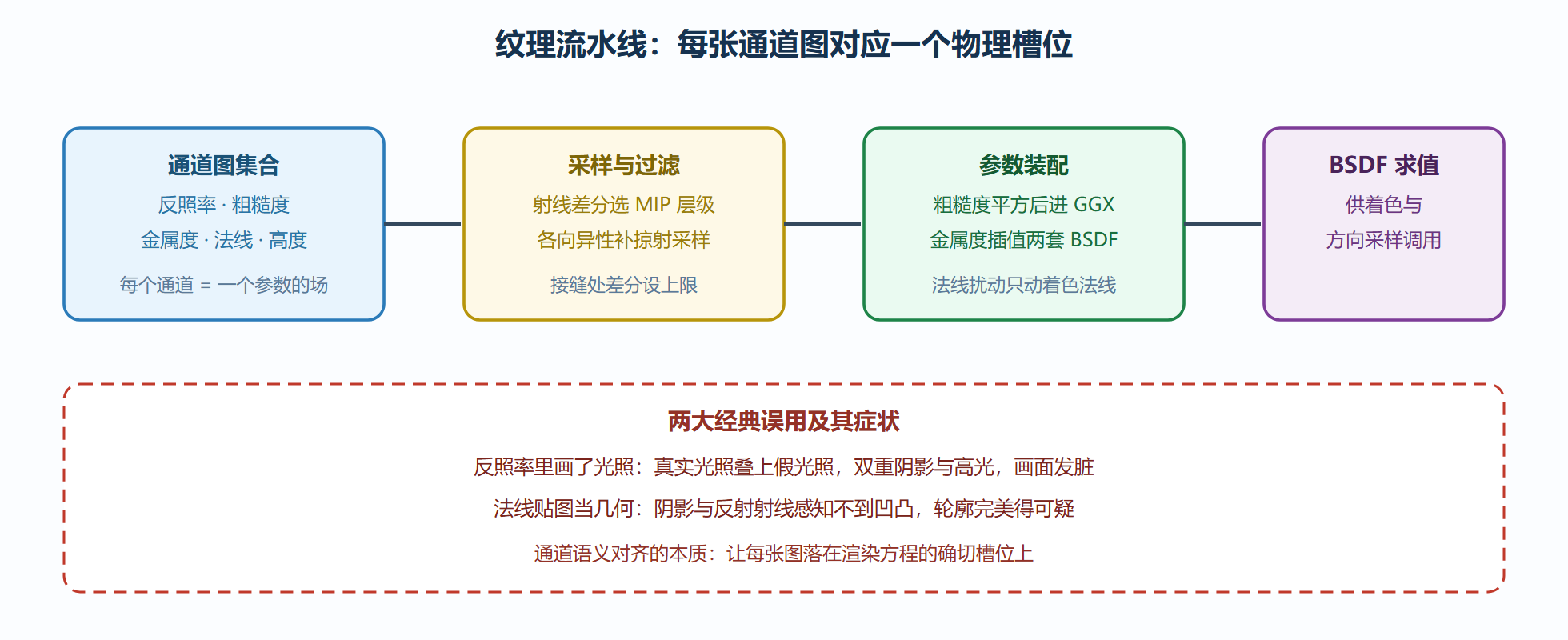

图：从贴图到着色的纹理流水线

过程材质：用函数"长"出细节

纹理的另一面是过程材质：不存任何图，着色时按位置现场计算。原材料是一族连续的伪随机噪声——以梯度噪声为代表，任意位置可求值、天然无缝、各向同性。单个噪声太"绵"，工程上用分形叠加（多个倍频程叠加，每层频率翻倍、幅度减半）堆出自然纹理的层次感。下面这段伪码是最经典的大理石配方：

function marble(p):
    sum = 0; amp = 1; freq = 1
    for octave in 1..6:                    # 分形叠加六层
        sum  = sum + amp * noise(p * freq)
        amp  = amp * 0.5
        freq = freq * 2
    vein = sin((p.x + sum * 6) * 3)        # 用噪声扰动正弦相位
    t = pow(abs(vein), 0.6)                # 尖锐化成石纹
    return mix(白, 灰蓝, t)                 # 输出反照率，喂给 BSDF
​

读法：正弦给出大理石的"层理"，分形噪声负责把层理搅出自然的扭曲——只调那个系数 6，纹理就从"规整年轮"过渡到"狂放矿脉"。过程路线的三笔账要心里有数。优点：任意分辨率（放大不糊）、天然三维无缝（不用管 UV）、参数即变体（一块配方产出整个材质库）。代价：逐像素现场求值比查图贵，实时管线通常烘焙成贴图再用；艺术控制更间接——美术对"调噪声参数"的掌控远不如直接手绘。所以现代工业主流是混合：过程工具在离线阶段"长"出贴图，运行时按纹理路线消费。

实验台：旧金属表面的双轨实现

把本节做成一个完整对照实验。目标材质：一块边缘磨亮、中心锈蚀的旧铁板。纹理路线：在雕刻软件里手绘四张图——反照率图（中心锈橙、边缘铁灰）、粗糙度图（锈区 0.8、磨亮区 0.25）、金属度图（锈区趋零、亮区趋一）、法线图（锈斑微凸）——导入引擎直接出图，半天工作量，可控性拉满。过程路线：写一个按世界坐标混合的配方，用两层分形噪声生成锈斑掩码（低频定分布、高频补细节），掩码驱动金属度与粗糙度插值，反照率在铁灰与锈橙间按掩码混合，边缘的"磨亮"用距表面曲率场增强——两天工作量，但同一配方换三个种子就是三块不同的铁板。结果对比：单件资产纹理路线效率碾压；量产变体与超近距离特写（贴图分辨率见底）过程路线完胜。解读：这不是二选一，工业管线让过程工具当"贴图工厂"、运行时走纹理通道。变式自查：若需求是"全球任意城市的地形材质"（无法预烘焙、范围无限），答案显然只能是过程路线——遥感级别的问题逼出过程化的价值。

色彩空间与数据通道：两笔最容易记错的账

通道图有两类截然不同的账本。反照率是人眼感知的颜色，存储时经过编码（常见的 sRGB 类变换），采样后必须先解码回线性域再进方程；粗糙度、金属度、高度是纯数据，从来不该被编码——若管线把数据图也按颜色图解码，粗糙度中段会被系统性拉偏，材质手感全错。工业惯例因此给每张图贴上用途标签，导入时决定编不编码：这笔账记错的表现非常隐蔽——单看每张图都正常，组合起来"怎么调都不像"，根因不在美术在管线。

另一笔账是纹素密度。路径追踪里特写镜头的射线落点是连续的，贴图分辨率再高也终有见底的时候：一平方米铺 1024 见方的图，半米外看尚可，五厘米外纹素比像素还大，过滤再讲究也只是把糊抹匀。可行解只有两条：按镜头距离做层级细分，或把细节交给过程配方现场生成。把"贴图管中远景、过程管特写"写进资产规范，比事后抢救有效得多。

顺带了断一桩小争论：法线图双线性插值之后，法线长度会偏离 1，着色前重新归一化是标准动作。省掉这一步的代价是斜坡上高光忽强忽弱，特写下尤其扎眼——省一次乘除，赔一个高光，不划算。

两条账合起来，资产纪律可以写成三行：其一，每张图入库必须带用途标签（颜色或数据），管线按标签决定解码；其二，每个资产必须声明纹素密度（每米多少纹素），镜头距离预算按它推算；其三，法线图一律在着色前归一化。三行都是五分钟的规矩，救的都是按天计的排障——材质管线的稳定性靠的就是这种不起眼的小闸门。自查题：一张金属度图被错误按颜色解码后，画面最先露馅的是金属与非金属交界处——金属度本该非零即一，解码把它拉成中间灰，交界处出现"半金属"的脏边。看到脏边先查金属度的解码链，十有八九命中。

本节要点回顾

• 每张通道图都是 5.1 某个物理参数的空间场：反照率禁带光照、粗糙度驱动分布宽度、金属度做导体插值。
• 路径追踪的过滤更挑食：射线差分选 MIP、各向异性补掠射、接缝处限差分——三件套缺一就噪点与脏带齐飞。
• 法线贴图不改变几何，要轮廓与自遮挡就得置换；这是"视觉对但物理错"的典型边界。
• 过程材质的原料是分形噪声，正弦加噪声的经典配方能"长"出大理石一类自然纹理；代价是贵与难控。
• 工业主流是混合：过程工具离线产图，运行时按纹理消费；无限范围场景才是过程的独家领地。

材质层到此齐装：语言、机理、数据俱全。下一章把所有零件拧成一台完整的机器——路径追踪器，从零写到收敛。
