9.1 渲染器的软件架构：五层与一条铁律
9.1 渲染器的软件架构：五层与一条铁律
一百行能写出会出图的 Whitted 渲染器，一万行才敢叫能维护的渲染器——差距全部在架构。本节给出一个经过大量项目验证的模块划分：五层结构与一条依赖方向铁律；然后把最值钱的抽象（积分器策略化）讲透，再落两个容易欠账的工程面：数据布局与可测试性。读完本节，你应当能在动手之前画出自己渲染器的施工图，而不是写成一团"能跑的乱麻"。
五层结构与一条铁律
把渲染器竖着切五层，从下往上依次是：核心数学层（向量、矩阵、区间、随机数——零依赖、全内联、被所有层使用）；几何与求交层（网格、曲线、实例、加速结构的构建与遍历）；材质与纹理层（BSDF 求值与采样、纹理缓存）；积分器层（光传输算法：Whitted、路径追踪、光子映射，以及采样策略）；会话与输出层（相机、胶片、多通道输出、进度与交互）。一条铁律管住所有箭头：依赖只允许自上而下，禁止跨层与逆向。积分器可以调用材质层，材质层绝不反手调用积分器——反例就是那种"材质着色时顺手追踪一条反射线"的写法，它把材质和算法焊死，日后想换积分器就得连材质系统一起拆。
铁律的另一面是"层间只传值、不传对象"：积分器拿到的是命中记录（第 3 章那份契约），而不是几何对象的引用。这条纪律的回报在并行时兑现——9.2 会看到，无状态、纯函数式的层间契约是任务并行的前提。
interface Integrator { # 积分器策略接口（概念示意） void render(Scene, Camera, Film); Spectrum Li(Ray, Scene, Arena); # 一条射线的入射亮度 void before_frame(Scene); # 每帧预处理（如光子预发射） }; struct PathIntegrator : Integrator { # 第6章的迭代主循环填进 Li int max_depth; float roulette_start; Spectrum Li(Ray r, Scene s, Arena a) { /* 采样与弹跳循环 */ } }; struct WhittedIntegrator : Integrator { # 第1章的递归改循环填进同一个接口 int max_depth; Spectrum Li(Ray r, Scene s, Arena a) { /* 镜面派生循环 */ } };
积分器策略化是全架构最值钱的一笔投资：渲染管线、场景、材质、输出全部只认识 Integrator 接口，换算法等于换一个实现类。它还带来一个常被低估的红利——算法对比实验变得廉价：同一场景同一相机，切换积分器跑两遍，A/B 图并排出，收敛性、噪点分布、耗时一目了然。第 6 章那些"三方案对照"的实验，工程上都靠这个接口吃饭。
数据布局：三个落点
面向对象的本能（每个三角形一个对象、指针互联）在渲染器里是性能毒药，数据导向设计的三个落点逐一落到渲染器。按访问模式排布：射线遍历只读盒子的两个角点——把节点做成紧凑数组（索引代替指针），热门字段连续存放，8.1 的硬件缓存与 CPU 缓存同时受益；三角形数据按"遍历要的"与"着色要的"拆成两组，遍历路径绝不背顶着色数据的包袱。按生命周期分代：场景几何一帧甚至整个会话不变（静态代），命中记录与采样状态毫秒生灭（瞬时代），静态代只读共享、瞬时代按任务本地分配——内存池（arena）就是为瞬时代准备的：着色期间的所有临时分配从一个大块里线性切，帧末整块回收，零碎片、零锁竞争。按线程本地化：随机数状态、统计计数器、临时缓冲一律线程私有，全局可写状态是并行的天敌——这也顺手解决了可复现性：给每个像素、每个样本派生独立的随机流，渲染结果与线程数、任务调度完全无关，调试时可以精确复现任何一个像素的任何一条路径。

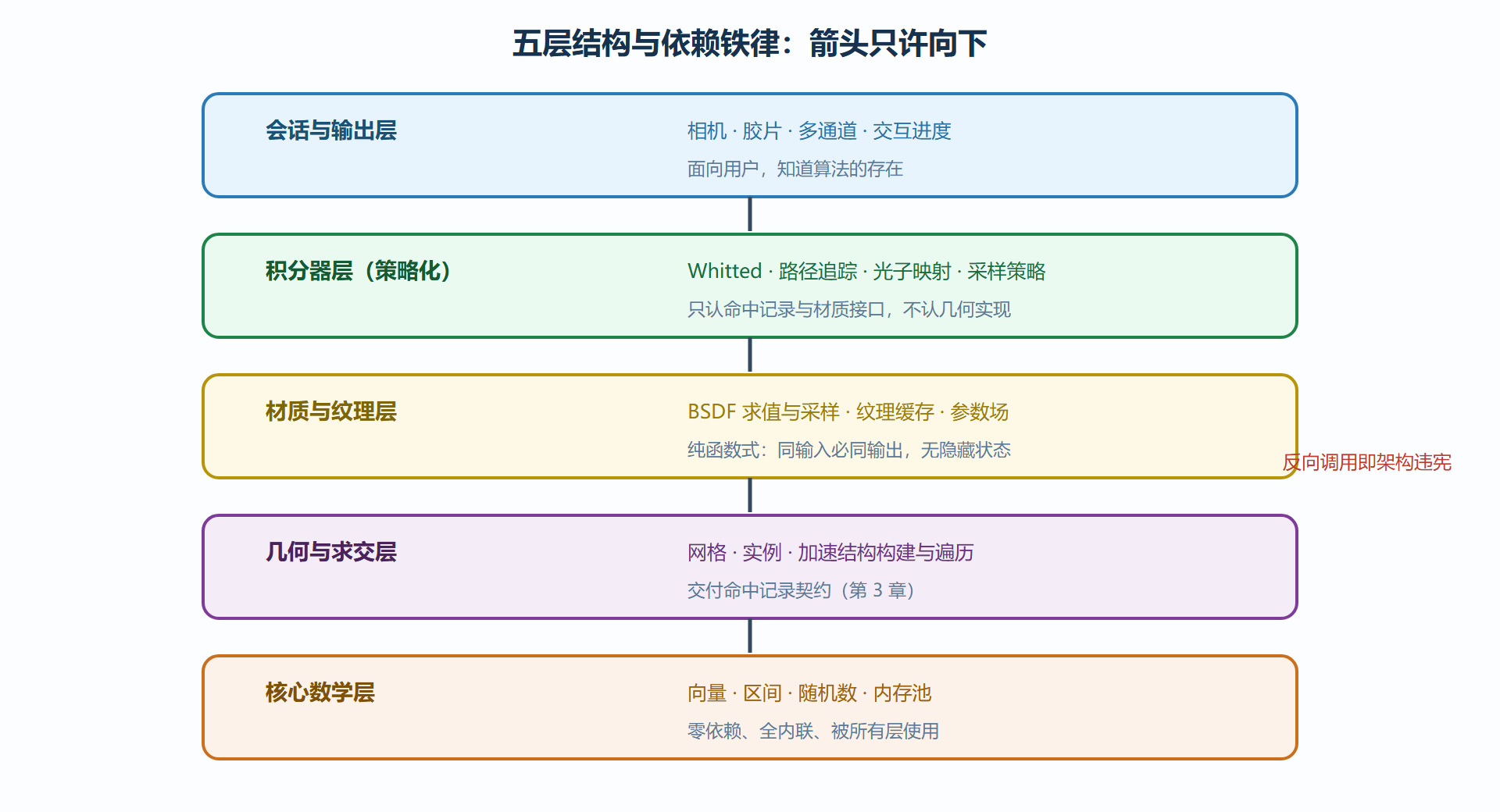

图：渲染器五层模块与依赖方向
可测试性：给数学断言上锁
渲染器是"数学断言密集型"软件，每个断言都值得一个自动化测试，重点三族。求交正确性：构造已知答案的射线-基元组合（3.1 手推的那些数值算例直接变成测试用例），外加扫描测试——随机射线在"基元法求交"与"暴力遍历"之间对拍，任何不一致立刻报警。能量守恒：对每个材质做半球积分采样测试——按 BSDF 采样方向统计反照率，若积分结果超过一或严重偏离参数值，能量账本必有漏洞（5.1 的铁律在此自动化）。采样器统计：对每个采样分布做卡方检验或矩检验，PDF 实现与采样函数不一致是路径追踪最隐蔽的偏差来源（画面"整体变亮变暗"却无噪声）。这三族测试配上可复现随机流，构成了渲染器的"体检套餐"——每一次重构后全量跑一遍，新 bug 活不过当晚。
实验台：一次真实的架构重构复盘
完整案例收尾。背景：某团队渲染器最初是典型"能跑的乱麻"——求交、着色、采样耦合在主循环里，新增任何效果都要动核心代码。操作分三步：第一步抽积分器接口，把 Whitted 与路径追踪拆成两个实现类，核心循环只剩"射线进亮度出"；第二步按数据导向三落点重构数据层——三角形拆遍历组与着色组、命中记录走内存池、随机流线程私有化；第三步上测试套餐，对拍、守恒、统计三族全量接入持续集成。结果：重构两个月后，新增体积渲染特性只改了积分器层一个文件；性能上，数据布局重排让单帧遍历耗时降约两成；更重要的是 A/B 实验成本从"改一天代码"降到"换一行注册项"。解读：架构的收益往往滞后且复利——头一个月像在白干活，第二个月开始每个新特性都比上一个便宜。变式提醒：小项目别照搬工业级分层，五层在三百行渲染器里可以合并成两三个文件——架构粒度该匹配团队与代码规模，铁律本身却无折扣。
三个边界违例的惯犯
铁律说"依赖只向下"，违例的形态翻来覆去就那么几种，点名三个惯犯。惯犯一，材质层回调场景层：某个"智能材质"为了算环境遮蔽直接向场景发查询——材质接口的签名里根本没有场景句柄，这类需求应由积分器在调用材质前把遮蔽值算好递进来。惯犯二，遍历器认得材质：求交热路径里塞一个"若是发光体直接返回颜色"的特判，遍历从此与材质字典绑死，换任何材质模型都要重编求交内核——自发光该走命中记录，一遍过。惯犯三，采样器知道积分策略：随机数接口被加上"给直接光用的""给弹射用的"专用函数，采样器从此被积分器绑架；正确形态是积分器按策略向采样器要第几维随机数，维度分配表由积分器持有。三个惯犯的共同点是"当时顺手"，共同代价是"下一个特性翻倍贵"——代码评审时对着分层图问一句"这个调用在图上有线吗"，能拦下大半。
顺手留一个自检练习：翻开自己的渲染器代码，统计每个模块的头文件引用清单——凡出现环形引用或跨层直连的文件，就是下一个重构目标的候选名单。分层图不是装饰画，是依赖的执法依据。
本节要点回顾
- 五层加一条铁律：依赖只向下、层间只传值——并行化的前提在架构期就注定。
- 积分器策略化是回报率最高的抽象：算法可替换、A/B 实验廉价、新特性不碰核心。
- 数据布局三落点：按访问模式排布、按生命周期分代（内存池）、按线程本地化（含可复现随机流）。
- 三族测试：求交对拍、能量守恒、采样统计——渲染器的每个数学断言都该有自动守卫。
- 架构粒度匹配项目规模，依赖铁律无折扣。
骨架立好了，系统还需要心跳——下一节进入并行调度与性能剖析，让架构真正跑满硬件。
