9.2 并行调度与性能剖析：让系统跑满

9.2 并行调度与性能剖析：让系统跑满

架构给了骨架，本节解决心跳问题：光追负载天生并行（射线之间几乎独立），却也是出名的"并行不友好"负载——朴素的按像素切分在真实场景里常常只榨出硬件一半的吞吐。本节先诊断三重失灵的病因，再给两种主流药方（波前与任务图），最后上剖析方法论：把"感觉慢"变成"第几层、哪类查询、哪个计数器超标"，并以一次完整排障复盘收尾（本节吸收原 9.3 性能剖析与瓶颈内容）。

三重失灵：为什么按像素切分不管用

失灵一：负载撕裂。同一帧内，天空区域的像素一条主光线就收工，镜面交界处的像素却要几百次弹跳。并行单元的调度粒度是成组的（CPU 的向量通道、GPU 的线程束），组内必须同步推进——最慢的那个像素拖住全组，吞吐被最差路径绑架。实测里，纯像素级并行的线程束有效利用率在含镜面场景可以跌到四成以下：近六成算力在陪跑。

失灵二：相干性瓦解。主光线阶段相邻像素方向相近、访存趋同；一进递归立刻散伙——反射线朝镜面对称方向飞，阴影线直奔光源，遮挡采样随机四散，束内线程的 BVH 节点访问序列毫无交集，缓存命中率断崖式下滑。第 8 章从硬件角度讲过这条油门，这里是它在软件调度上的投影：聚批的时机决定缓存命运。

失灵三：内存墙加剧。随机访存无法聚合成长请求，带宽有效利用率被压到峰值的一小半；遍历的指针跳转还专门打击转址缓存。三条失灵互相放大：负载撕裂让组内等待变长，相干性瓦解让每次等待的访存更慢，内存墙让等待本身更贵。

两副药方：波前与任务图

波前（wavefront）模型的核心动作是"按类型分批、批内求相干"。把一帧的射线按生成阶段切波：主光线波、阴影波、反射波……每个波内部再做相干性排序（按屏幕区块聚类、按方向量化分桶），然后整批送进对应的处理内核。收益立竿见影：阴影波内部全是 any-hit 查询，内核可以按 any-hit 的最优路径编译；反射波内部方向相近，缓存命中率高。代价是多遍数据往返——每类射线要在全局显存里排队中转，带宽开销与调度收益要对账。任务图（task graph）模型则把整个渲染过程建成依赖图：节点是"一批同类任务"（生成主光线、求交、材质评估、直接光采样……），边是依赖，调度器按拓扑序推平，哪里有资源哪里开工。它的优势是灵活与自适应——动态负载下自动填满空闲单元；代价是实现复杂、调试困难，任务粒度切错会退化成"更慢的波前"。

波前式伪码（三波结构）：
  wave1 = gen_primary_rays(pixels)        # 主光线波，屏幕聚批
  hits  = trace_all(wave1)                 # 批量求交
  wave2 = gen_shadow_rays(hits)            # 阴影波，按光源分组
  occl  = trace_anyhit(wave2)
  wave3 = gen_bounce_rays(hits, bsdf)      # 弹射波，方向量化分桶
  ...循环直至波空

任务图式伪码（依赖驱动）：
  graph = {生成→求交→命中处理→[直接光,弹射生成→求交→...] }
  while graph.not_empty():
      task = scheduler.pop_ready()         # 依赖满足即可执行
      execute(task)                        # 完成后解锁后继节点
​

选型判断有两条经验律。其一，平台决定下限：GPU 上波前式（或其变体）几乎是必选——线程束的同步粒度天然匹配"批处理"；CPU 上任务图（常配工作窃取队列）更顺手，线程数少、每线程有独立队列，窃取就能填平负载坑。其二，负载决定复杂度：效果以阴影反射为主（波型固定）用波前三板斧就够；路径追踪式深度动态的负载才值得上任务图。两者也不互斥——成熟系统常见"外层任务图编排查批、内层波前处理"的混合结构。

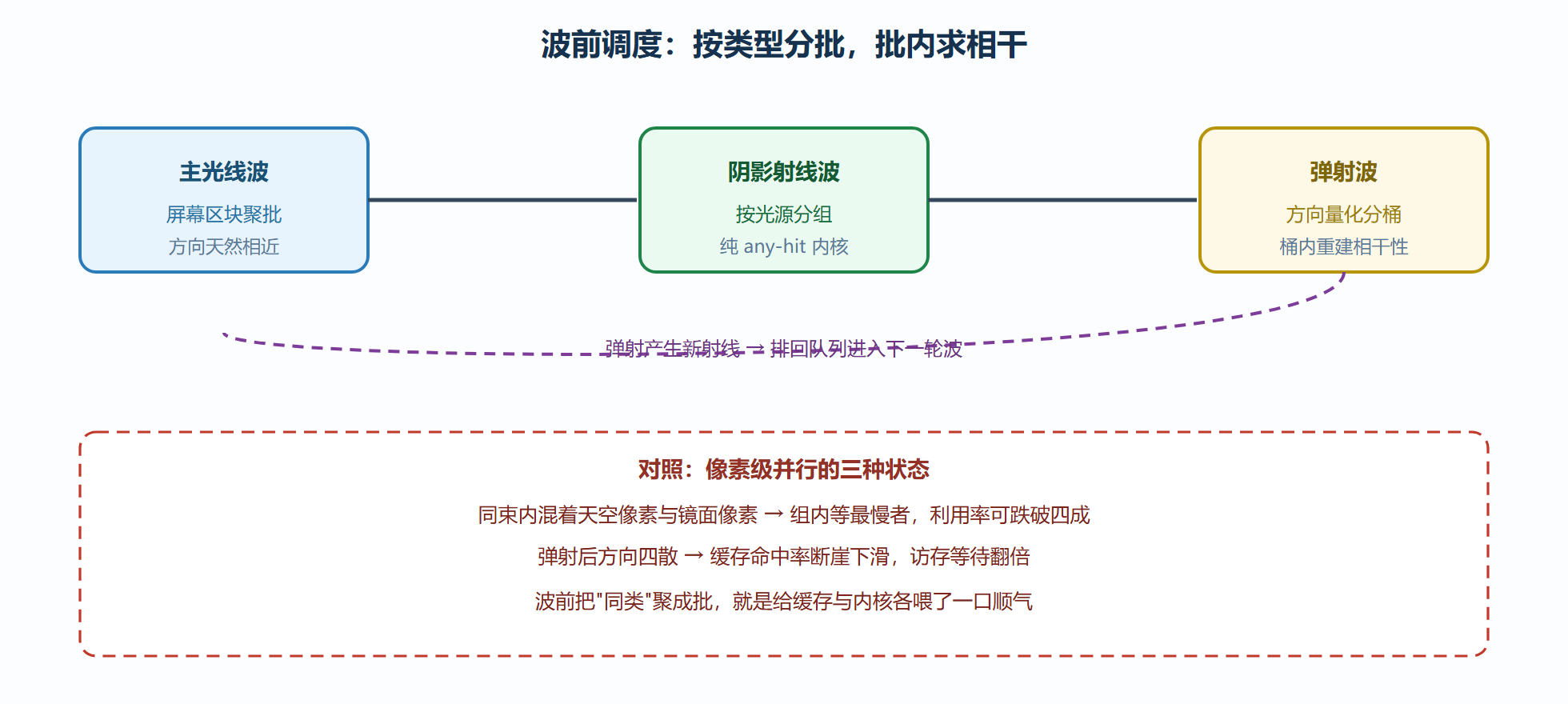

图：波前模型的三波流水与相干性分桶

剖析方法论：把"感觉慢"翻译成计数器

性能工作的一半是测量哲学：先假设自己是错的，再用计数器找证据。渲染器要在架构期就埋好三类探针。第一类，工作量计数器：每帧发射的射线数按类型分账、遍历访问的节点数、每射线平均三角形测试数——它们回答"活多不多"。第二类，分层计时：生成、遍历、材质、采样、输出各层耗时单独打点——它们回答"活卡在哪层"。第三类，可视化诊断图：按像素记录采样数、路径深度、方差，输出成热图——画面上的噪声分布与负载分布直接可见，"哪个区域贵、为什么贵"一眼定位。

剖析的流程纪律同样重要：一次只改一个变量、每轮测量固定场景与种子（9.1 的可复现随机流在此兑现）、冷启动与热稳定分开测。最后按收益排序动刀——遍历带宽类的修复（节点压缩、布局重排）通常先于算法类修复兑现，因为它们不动数学、风险最低。

实验台：一张慢图的完整排障复盘

完整案例。背景：某室内场景静帧渲染，原估两小时，实测七小时，画面无可辨差异。操作按流程走。第一步分层计时：遍历层占四成六、材质层占三成八——两处异常，正常比例遍历应过半、材质约两成。第二步工作量计数器：每射线平均三角形测试数正常，但材质求值次数是命中次数的三倍——异常证据。第三步热图定位：材质开销集中在两面大理石墙，对应的恰是新加的"程序化大理石"材质（5.3 的分形噪声配方）。第四步查因：噪声函数在每次 BSDF 求值时现场重算六层倍频，而路径追踪里同一命中点的材质会被求值多次（直接光、间接光、采样各一次）。修复：命中点首次求值后把结果缓存在内存池里供同一路径复用，噪声倍频从六层降到四层（视觉无可辨差异）。结果：总耗时七小时降到两小时四十分钟，材质层占比回落到一成九。解读：这次排障没有动一行算法，收益全部来自"测量定位重复劳动"——性能问题的大多数不是算法不够聪明，而是同一份工作被悄悄做了多遍。变式：若热图显示的是遍历层热点（比如某个走廊区域节点访问数畸高），处置方向就换成 4.2 的树质量指标复查——同一套流程，处方随计数器而变。

三类探针的健康读数

探针埋好只是开始，读数要有参照系，给一份经验参考。每射线平均访问节点数：健康区间约为树深的 1 到 3 倍，突然翻倍多半是树质量滑坡或实例堆积。遍历层耗时占比：静态场景六到七成、动态场景过半，明显偏低反而要查材质是否失控——像实验台那种三倍求值就是典型案例。缓存命中率：遍历节点与三角形缓冲要分开看，低于平台经验的七成时，布局重排的收益通常远超算法优化。时序复用有效样本数（衔接第 7 章）：稳态低于 8 说明历史验证过严或运动矢量失真。读数对照不是普适常数，平台换代要重新标定——但"判断异常之前先知道正常"这个动作本身，就是剖析与瞎调的分界线。

本节要点回顾

• 三重失灵：负载撕裂绑架组内吞吐、相干性瓦解打崩缓存、内存墙抬高每次等待——像素级切分三样全占。
• 波前模型按类型分批、批内相干排序，GPU 上的事实标准；任务图按依赖编排、自适应填缝，CPU 侧更顺手；混合结构是成熟形态。
• 三类探针要在架构期预埋：工作量计数器、分层计时、按像素热图——剖析的是证据，不是感觉。
• 流程纪律：单变量改动、固定场景种子、冷热分开、按收益排序动刀。
• 性能问题的多数形态是"重复劳动"与"布局违和"，算法层面的大手术要放在最后。

工程闭环到此完整：架构、调度、剖析三位一体。最后一章走出实验室，看看这一切在影视、游戏、设计与科学的世界里如何真正落地。
