5.1 特权模式、CSR与状态转换

5.1 特权模式、控制状态寄存器与状态转换

本节摘要：特权架构的第一根支柱是身份制度——机器、监督、用户三级模式规定谁能动全局状态；第二根支柱是登记簿——控制状态寄存器群集中存放全局状态，配一套专用读写指令；两者合起来，"运行操作系统"这件事才有了硬件落点。本节讲清模式分工、切换规则、寄存器地址空间的编码巧思与核心寄存器档案袋。

身份制度的定义与动机

先给定义：特权模式是处理器当前执行状态的一个硬件属性，它决定了当前指令能访问哪些控制状态寄存器、能执行哪些特权指令、能触碰哪些内存区域。没有身份制度的处理器上，任何程序都能改中断向量表、直写设备寄存器——一个野指针就能把整台机器掀翻。身份制度把"能掀桌子"的权力收归最高特权级，操作系统在中间层调度，应用在最底层活动。

三级模式的分工：机器模式是硬件主权层，上电复位即处于此级，固件与引导代码在这里初始化一切，它看得见整台机器；监督模式是为操作系统内核设计的层，拥有页表与虚拟内存的管理权；用户模式是应用的囚笼，任何越权访问都会触发陷入、被上层接管。嵌入式小系统可以只用机器模式裸奔，通用系统三层全开——层级按需取用，又是模块化哲学的一处落点。

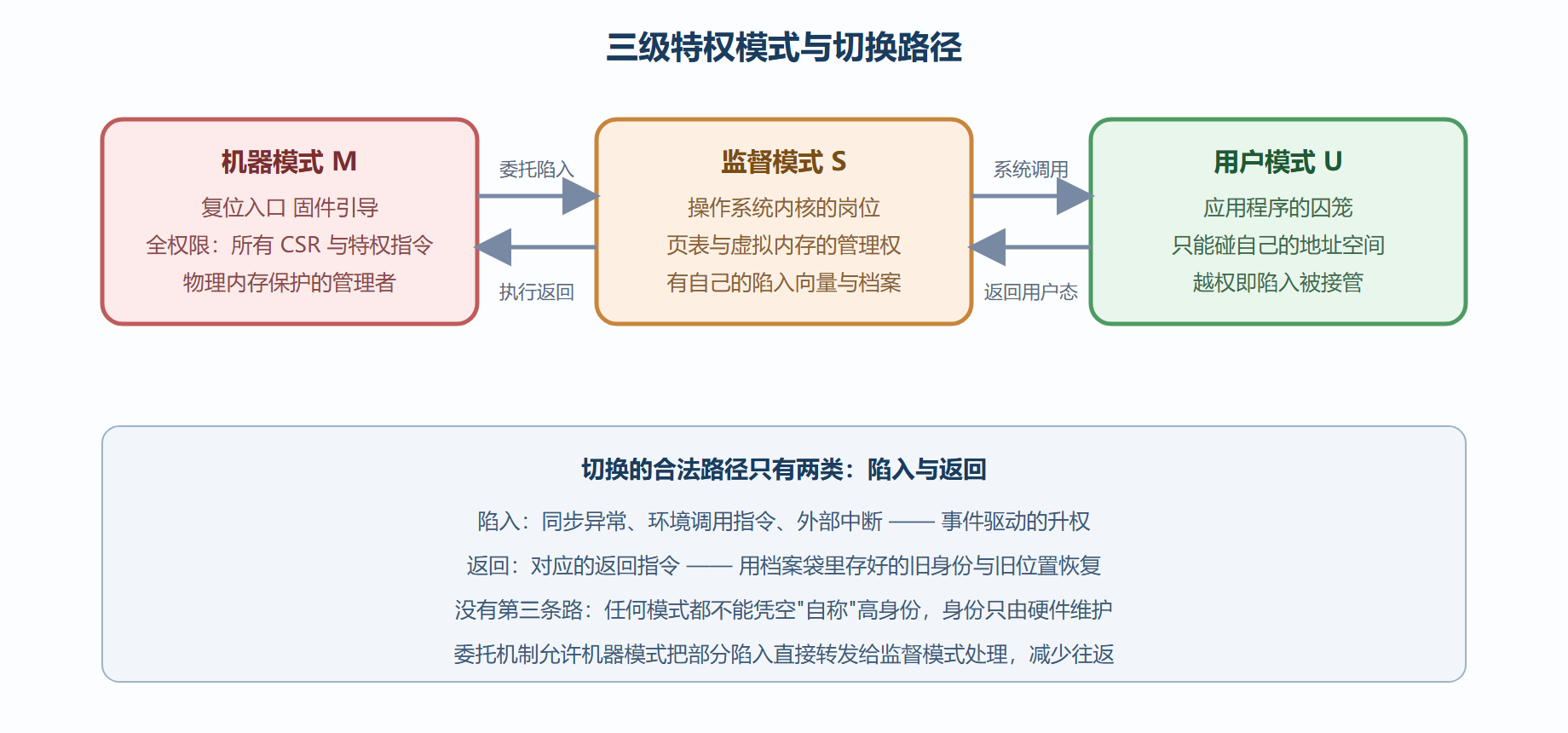

模式与状态的全景

登记簿：控制状态寄存器群

全局状态需要一个集中登记处：中断向量在哪、当前模式是什么、计时器读数多少——这些不归程序计数器与通用寄存器管的东西，全部登记在控制状态寄存器里。它们是独立的地址空间，与内存地址无关，用一套专用指令读写：

csrrw  t0, mstatus, t1    # 原子交换：读旧值进 t0，写入 t1 的新值
csrrs  t0, mie, t2        # 读并置位：把 t2 中为 1 的位置 1，旧值回 t0
csrrc  t0, mstatus, t3    # 读并清位：把 t3 中为 1 的位清 0，旧值回 t0
csrrwi t0, mie, 5         # 立即数版本：置位掩码直接编码在指令里
​

这套指令设计的巧思在原子性：读改写一拍完成，不需要"读—改—写"三步间担心被中断打断。地址空间的编码也有讲究：寄存器地址的高位段标明访问权限（哪一级模式可读写）与只读属性，译码器可以直接从地址推出访问检查规则——又一次"编码即结构"的设计手法，与第二章指令格式的对齐思路一脉相承。

每个模式有自己的档案袋，核心几件套结构相同、前缀不同（机器级一组、监督级一组）：

硬件自动做前三件（改状态、跳入口、记原因与位置），软件处理程序接着保存通用寄存器、处理事件、恢复现场、执行返回指令——返回指令从档案袋里取回旧身份与旧位置，机器回到被打断的地方。一次陷入的完整旅程，就是硬件与软件围绕这个档案袋的交接仪式，下一节把这条旅程放进流水线里逐拍看。

💡 关键直觉：特权架构的设计美学是"硬件做最少的自动化"——只自动做必须原子的事（记账与跳转），其余全部留给软件。这保证了硬件简单、软件策略灵活，与第一章"合约只锁最小内核"的哲学同源。

CSR 访问的流水线代价

登记簿虽好，访问它不是免费的。控制状态寄存器的读写通常要求串行化：读写指令之前的所有指令完成、之后的指令等它完成——因为 CSR 改变的往往是全局状态（中断使能、翻译模式），乱序执行它们会造成语义混乱。实现上，CSR 指令在流水线里是"清障车"角色：停在执行站，等前面清空，完成访问，再放后面通过。频繁读写 CSR 的代码（比如每条消息都开关中断）会明显感受到这份代价——优化方向在软件侧：批量开关、按临界区粗粒度操作、能用通用寄存器暂存的状态就不要往返 CSR。这段讨论也提前给 5.2 的"精确打断"铺了路：CSR 串行化与异常裁决共享同一套"按序完成"机制。

读一节的验收练习：合上书，默画三格模式图（身份、分工、切换路径），再默写档案袋五件套与陷入时的硬件动作。画得全，说明身份制度与登记簿已经内化；画不全的部分，正好是你该重读的段落。

常见问题快答

问：机器模式可以直接跳去执行用户代码吗？ 技术上可以切到低模式再执行，但"用高身份跑不可信代码"是安全大忌——固件的职责是管理机器，不是替应用干活。设计良好的系统里，机器模式代码量被压到最小，越小越可审计。

问：不同模式的寄存器是分开的吗？ 通用寄存器全模式共用一套——切换不自动保存它们（所以才需要软件保存现场的"交接仪式"）；控制状态寄存器则是每模式一套自己的档案袋。共用加分立，正是"硬件做最少自动化"的又一处体现。

一张速记卡：档案袋交接的口诀

把本节最核心的机制压成四句口诀，方便上板调试时默诵：陷入必记账——原因、位置、旧状态，硬件一拍写好；返回靠档案——返回指令取回身份与地址，一步到位；现场自己搬——通用寄存器归软件管，处理程序进出各搬一次；模式不越级——身份只经陷入与返回两条门改换，任何指令伪造不了特权。调试启动问题时，逐句核对这四条哪条被违反，八成的疑难杂症能当场定位。

动手建议：跟练本节最有效的方式是在模拟器里跑一段"最小陷入之旅"——写一个触发非法指令的小程序，用调试器观察陷入前后的档案袋变化：原因寄存器里出现什么编号、程序计数器寄存器存着哪条指令的地址、状态寄存器的模式位怎么翻。半小时的观察，胜过十遍文字推演。

本节要点回顾

• 特权模式是硬件属性：身份由硬件维护，切换只有陷入与返回两条合法路径；
• 三级分工：机器模式管裸机、监督模式跑内核、用户模式关应用；
• 控制状态寄存器是登记簿：独立地址空间、专用指令、读改写原子完成；
• 地址编码即权限：访问规则编在地址高位段，译码器免费获得检查逻辑；
• 档案袋交接仪式：硬件自动记账跳转，软件善后，返回指令收尾。

身份制度立好了，下一节看什么事件会触发切换、切换在流水线里怎么做成一场精确的手术。
