4.3 互连总线与访存路径：AXI与TileLink

4.3 互连总线与访存路径：访存请求的市政道路

本节摘要：访存请求离开缓存后就上了系统互连——它是片上世界的市政道路网，决定请求按什么规矩排队、走哪条车道、等多久。本节讲总线协议的三要素（通道、仲裁、握手），比较主流协议家族的分野，解释一致性请求为什么需要专门的特殊通道，并给出总线设计与调试的工程要点。

行话先行：「这个总线协议烂尾了」

芯片工程师口中的"总线烂尾"，指的是片上互连的带宽与仲裁设计跟不上主设备需求——表现为系统级性能远低于各 IP 核标称值之和，压力测试时延迟曲线陡峭爬升。这个词的存在提醒我们：核再快，路窄了全系统一起堵。互连是典型的"看不见但决定成败"的子系统，本章前三节优化的访存请求，最后都要从这条路上过。

总线协议的三要素

任何片上总线协议都在回答三个问题：请求与响应怎么分道（通道）、多个主设备同时申请怎么裁决（仲裁）、主从双方怎么确认对方就绪（握手）。

通道分离是现代协议的标志性设计。读请求、读数据、写请求、写响应各自独立成道，读写可以流水重叠——相比老的共享通道设计，带宽利用率成倍提升。旗舰协议进一步把地址、数据、响应拆成五条独立通道，每条通道有自己的握手信号，事务可以在不同通道间交错推进。

仲裁决定谁先用路。固定优先级最简单，但低优先级设备可能被饿死；轮询公平，但紧急请求排队久；带权重的轮询在公平与紧急之间折中。仲裁器的延迟直接叠加进访存延迟，所以它必须是组合逻辑极浅的小电路——这又是一个时序谈判的经典小案子。

握手是可靠传输的基石：主设备发请求前看对方的就绪信号，从设备回数据前看主设备的接收信号，双方就绪的时钟沿上事务成立。看似啰嗦，它保证了不同速度的模块可以安全对接——快核配慢外设，握手自动插入等待，不需要任何一方知道对方的速度。

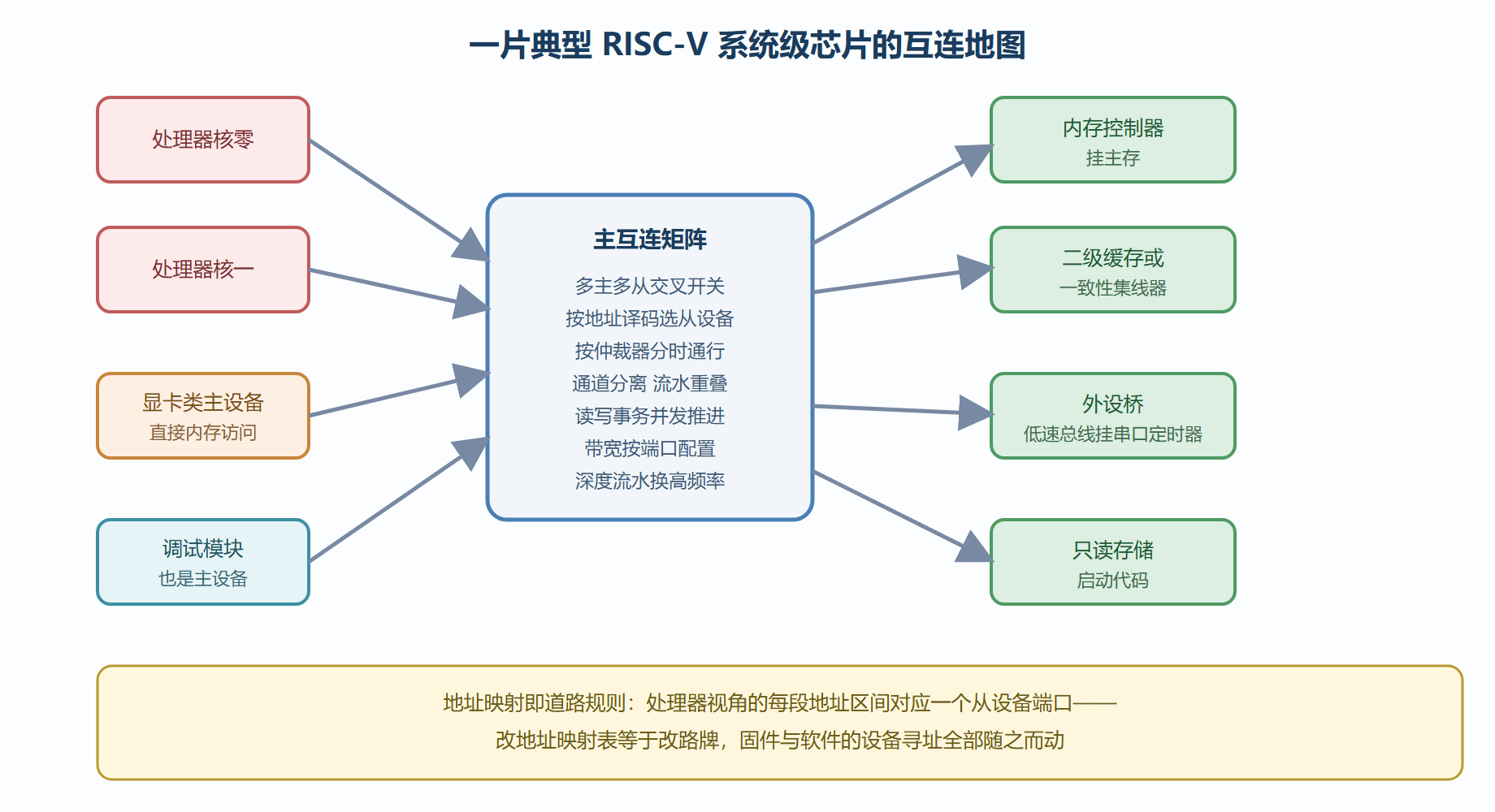

典型片上系统的互连拓扑

主流协议家族的分野

开源 RISC-V 生态里最常见的三张面孔：源自学界与开源社区的轻量协议（为教学与小系统而生，信号少、好理解）、工业界事实标准的高性能协议系列（五通道、读写并行、面向高带宽）、以及老一代的简单总线（低速外设的合适归宿）。选型的议价点大致三条：

延迟与吞吐的取舍。轻量协议路径短、延迟低，但并发能力有限；高性能协议用更深的流水与更多通道换带宽，单笔事务延迟反而可能更长。控制平面流量（配置寄存器读写）适合前者，数据平面流量（大块搬运）适合后者——所以真实系统级芯片经常两类混用，中间加协议桥转换。

集成生态。工业标准协议的从设备生态（各类控制器知识产权核）最丰富，接进来就能用；小众协议要自己写适配层。集成工程量也是钱，第二章的账单思维在这里同样适用。

验证复杂度。通道越分离、交错越自由，协议违例的组合空间越大。工业协议有成套的验证知识产权与断言集可以买，自研协议的验证环境要从零搭——这笔隐性成本在项目排期里经常爆雷。

一致性请求的特殊通道

4.4 将展开的缓存一致性协议，需要主设备之间互相打探"你这行缓存的数据新不新"。这类一致性事务与普通读写不同：它要求全系统对同一行的状态改动有序可见。为此，支持多核一致性的互连要提供专门的一致性端口或集线器——普通数据道与一致性道分轨运行，集线器负责把各核的探听与失效请求按可预期的顺序广播或转发。这就是"一致性集线器"这个部件存在的意义：它不是另一条路，而是路口的信号灯系统。

⚠️ 常见坑：总线级性能问题在核级仿真里看不出来。核级测试都命中缓存时互连零流量，一片歌舞升平；上板跑全系统负载，仲裁排队与通道争用立刻现形。互连必须在系统级场景下压测，第八章的性能调优演练会给出具体手法。

桥与协议转换：地图上的收费站

真实系统级芯片几乎必然混用几代协议——高性能内存挂在旗舰协议上，老外设挂在轻量协议上，中间的协议桥负责翻译。桥的账单要点有三：延迟，每次跨协议的事务要在桥里拆包重组，付出数拍到数十拍的过路费；带宽失配，两边协议宽度与并发度不同，桥里要用先进先出队列缓冲，深度不够就成瓶颈；语义翻译，一边有的特性（比如乱序完成）另一边没有，桥必须把乱序"整流"成按序，性能随之打折。工程经验：桥能少则少，高频流量尽量直挂原生协议，地址布局规划时就要想清楚每个设备的流量走哪条路、过几个桥。

常见问题快答

问：总线位宽越宽越好吗？ 宽度换带宽也换引脚与功耗。并行传输在板级受信号完整性约束（走线等长、串扰），片上受面积约束——现代设计宁可"窄而快"（高频串行链路）也不"宽而慢"，所以高速组件间流行串行接口，低速控制仍用简单并行。

问：怎么判断我的系统瓶颈在总线？ 三个信号一起看：核的每周期指令数低但缓存未命中并不高（说明堵在传输不在缺失）、总线仲裁等待计数高、以及降低其他主设备流量后性能明显回升。7.3 的剖析工具能分别给出这三项数据——对上号就可以立案了。

设计师视角小结：互连设计的三步工作法——先画流量图（每个主设备到每个从设备的带宽与延迟需求），再选拓扑与协议（流量图上重的那几条线配原生高性能协议，轻的配轻量协议），最后仿真压测（按流量图的峰值压力跑，看仲裁等待与队列深度）。跳过第一步直接抄参考设计，是集成项目返工的头号原因——路网规划永远从车流量出发，不是从别人的图出发。

本节要点回顾

• 互连是市政道路：核再快路窄全堵，系统级性能的天花板常在互连；
• 三要素：通道分离换并发、仲裁分时通行、握手保证快慢模块安全对接；
• 协议家族三张面孔：轻量系低延迟、工业系高带宽、老代系守外设，混用加桥是常态；
• 地址映射即路牌：改映射表牵动全部软件寻址；
• 一致性道与数据道分轨：集线器是路口的信号灯，为 4.4 铺路。

路修好了，多核的车流怎么不撞车——下一节进入一致性协议。
