6.1 向量扩展的微架构设计

6.1 向量扩展的微架构设计

本节摘要：向量扩展是 RISC-V 处理数据级并行的主力扩展，它的核心设计是"寄存器组织与元素宽度在运行时可配置"——同一套向量寄存器组与多车道执行单元，既能按窄元素多路并行，也能按宽元素少路深算。本节从寄存器组的组织讲起，拆解车道化的执行单元、让指令序列流水起来的链接机制，以及三种访存形态的硬件代价，最后回到"要不要开这个扩展"的选型判断。

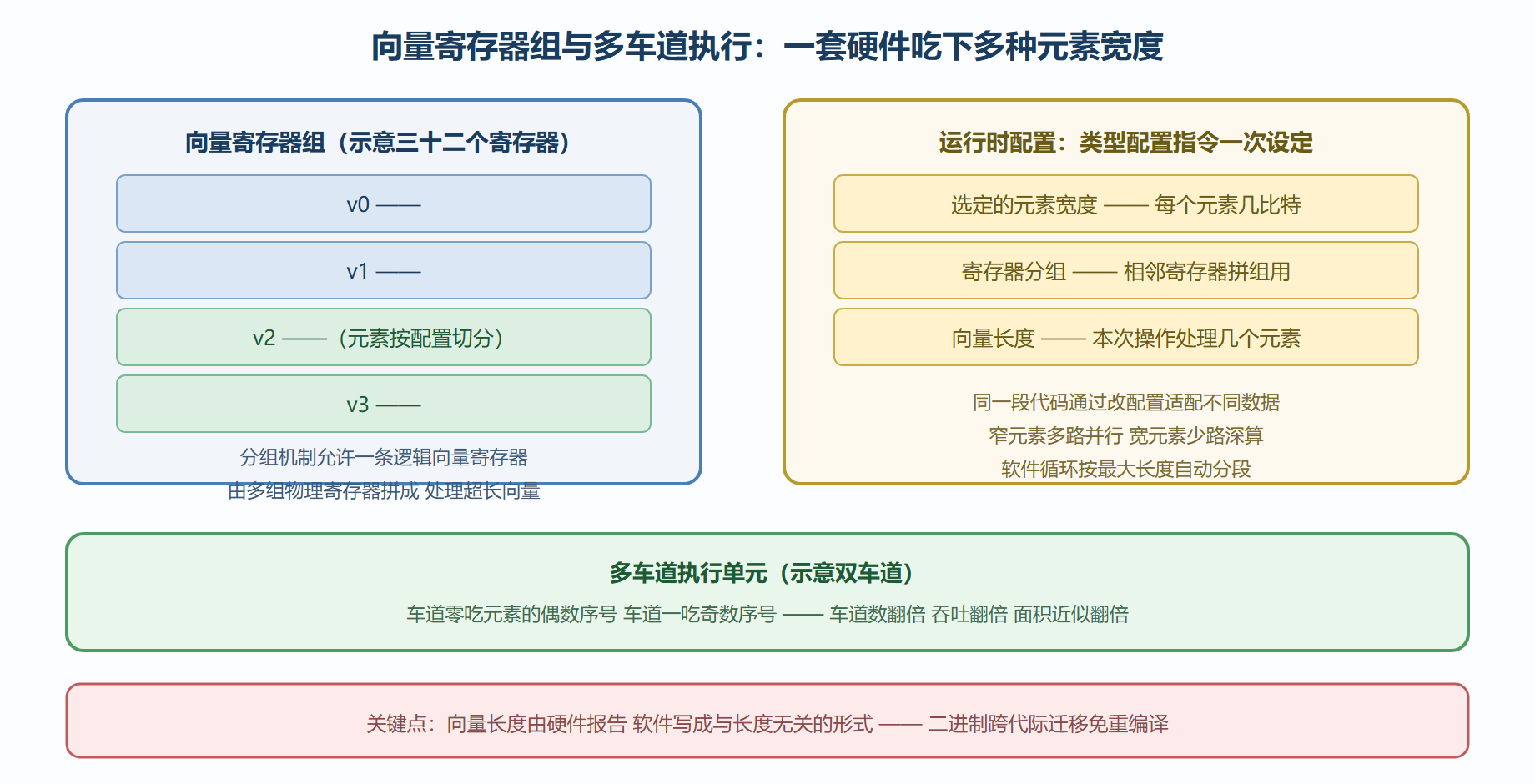

先看一张布局图：寄存器组怎么长

理解向量扩展，先看清它的地基——向量寄存器组。下图是核心组织：

这张图里藏着向量扩展与老一代固定宽度方案的根本分歧。固定宽度方案把元素宽度烧死在指令编码里——指令集升级一次宽度，软件全部重编；向量扩展把宽度做成运行时配置，一段与长度无关的循环代码，在窄车道的边缘芯片上按窄配置跑，在宽车道的服务器芯片上按宽配置跑，同一份二进制自动吃满各自的并行度。这是"合约对实现中立"哲学在数据并行领域的又一次胜利。

车道与链接：让向量指令流水起来

车道是执行侧的并行单位：双车道单元每周期处理两个元素，四车道四个。车道化的代价线性——面积、功耗近似按车道数翻倍，收益也近似线性——直到访存带宽跟不上。所以向量核的设计谈判其实是"车道数对访存带宽"的谈判：算力堆上去，数据喂不饱，车道空转白付电费。

链接是向量指令间的流水衔接：当后一条向量指令的源正好是前一条的目的，且前一条的车道已产出首批结果时，后一条不必等前一条全部完成即可开跑——结果像流水线一样从一条指令"链"进下一条。链接让一段乘加序列的实际吞吐接近背靠背，代价是执行单元间要架旁路网络，控制复杂度明显上升。开源向量核的实现里，链接支持的深浅是拉开档次的常见分水岭。

三种访存形态的账单

向量访存比标量访存多出两种形态，各自的硬件代价差异很大：

工程上的经验：索引访存每提高一档，缓存命中率与总线效率就掉一截。数据布局优化（把索引访存改造成连续访存）对向量性能的贡献，常常大于车道数升级——这与 4.4 伪共享的教训同源：硬件给了机制，性能的钥匙仍在数据布局手里。

选型判断：什么时候开这个扩展

回到第二章的账单框架。开向量扩展值得，当且仅当：负载里有可向量化的热点（剖析确认占比），数据能重排成连续或跨步形态（布局可改造），并且产品定位吃得下这块面积与功耗。反之，负载是标量控制流为主的场景，向量单元就是一块昂贵的闲置地产。第八章的开源核对比里，带向量与不带向量是区分"应用处理器"与"控制核"的显著分界线，选型时先看负载画像，再看那张账单。

💡 关键直觉：向量扩展买的是"每条指令搬动更多数据"的批发折扣，折扣兑现的前提是数据本来就排队整齐。先整队形，再上车队。

向量核与标量核的接口事务

向量单元不活在真空里，它与标量流水线的日常事务有三类，理解它们才算真正看懂一颗向量核。标量喂向量：循环的地址计算、长度控制、分支判断由标量侧完成，向量单元只接"算这一段"的指令——所以向量核的标量性能同样重要，喂不动就饿。尾部处理：元素总数不是车道数整数倍时，最后一段只有部分车道有活——硬件按向量长度寄存器自动屏蔽尾部空转，软件不必手写收尾分支，这是"与长度无关编程"体验的来源。异常与上下文：向量寄存器组很大，上下文切换的保存成本可观——操作系统按需保存（用了向量扩展的任务才存）、或用惰性保存（切换时只标记，真再用时才陷入补存）是常规优化。这三件事里任何一件做糟，向量扩展的纸面算力都会在真实负载里漏光。

验证要点一段话：向量单元的验证头号难点是配置组合爆炸——元素宽度、分组、向量长度、访存形态的合法组合成千上万，每种组合下的掩码行为、尾部处理、异常位置都要对。工业实现的通行做法是把配置参数当随机维度跑差异测试（7.3 的参考模型对照），再把关键配置（编译器最常生成的几种）做定向全覆盖。评估一颗带向量的核，问一句"向量测试覆盖了多少种配置组合"，答案的专业度立刻见分晓。

常见问题快答

问：向量扩展和图形处理器是一回事吗？ 不是。向量扩展是"一颗核里的宽执行单元"，按向量指令办事；图形处理器是"一整颗众核芯片"，靠海量线程掩盖延迟。前者适合规则的数据级并行，后者还能吃下不规则并行——但向量核的实现成本低一个数量级，嵌入式与中等吞吐场景是它的主场。

问：自动向量化靠谱吗？ 对规整循环（连续访存、无分支、无别名歧义）相当可靠；指针别名是最大杀手——编译器不确定两个指针是否指向同一块数据，就不敢重排。约束指针别名、保持连续布局、循环内不调用外部函数，这三件事做齐，自动向量化的命中率会有质的改善。

从纸面到负载：向量收益的估算流程

把选型判断落成可操作的流程，四步走。第一步，剖析热点：确认目标代码里规整循环的占比——占比太小，向量化的天花板就低。第二步，查访存形态：热点循环的访问是连续、跨步还是索引？索引式负载要先把布局改造到跨步以内，否则向量单元喂不饱。第三步，估算车道数：按热点的计算访存比定车道——算得多吃得少，车道往多配；反之访存先行，车道多也是空转，先把带宽预算给足。第四步，原型验证：用开发板的向量支持（或仿真器的向量模型）跑改造前后的对照，实测收益对齐估算。四步走完，"要不要向量、要多少车道"就不再是拍脑袋，而是一份有数据的采购单。

本节要点回顾

• 运行时可配是灵魂：元素宽度、分组、向量长度一次配置，同一二进制适配不同硬件并行度；
• 车道数对访存带宽是主谈判：算力翻倍的前提是数据喂得饱；
• 链接让指令链流水：旁路网络换背靠背吞吐，实现深浅拉开档次；
• 三种访存形态三级账单：连续最廉、跨步中等、索引最贵，布局改造优先于车道升级；
• 选型看负载画像：没有可向量化热点，向量单元就是闲置地产。

下一节看另一种哲学的扩展实现——不为峰值，为确定性与能效。
