7.3 仿真、调试与性能分析

7.3 仿真、调试与性能分析：让设计过程可观测

本节摘要：处理器设计的每一步都依赖观测——功能对不对要看仿真，卡在哪一拍要看周期精确模型，现场什么状态要靠在线调试，性能瓶颈在哪要靠事件计数。本节按"快而粗到慢而精"的谱系讲四层工具的分工与选择，给出在线调试的工作机制与性能计数器的入门读法，为第八章的实战演练备好工具箱。

为什么 bug 总在最贵的层级才现身

一个耐人寻味的规律：越早的验证层级发现 bug 越便宜，但 bug 越容易漏到后面的层级。指令级模拟器一天能跑 billions 级指令，但它不含时序，冒险相关的 bug 在它眼里不存在；周期精确仿真看得到每一拍，可跑得慢，跑完整操作系统启动要按小时计；上板跑得又快又真，可观测手段最少，bug 只剩"偶尔死机"一个症状。每往下一层，速度升一个量级、可观测性降一个量级——验证工程的全部艺术，就是在正确的层级抓住正确的 bug。

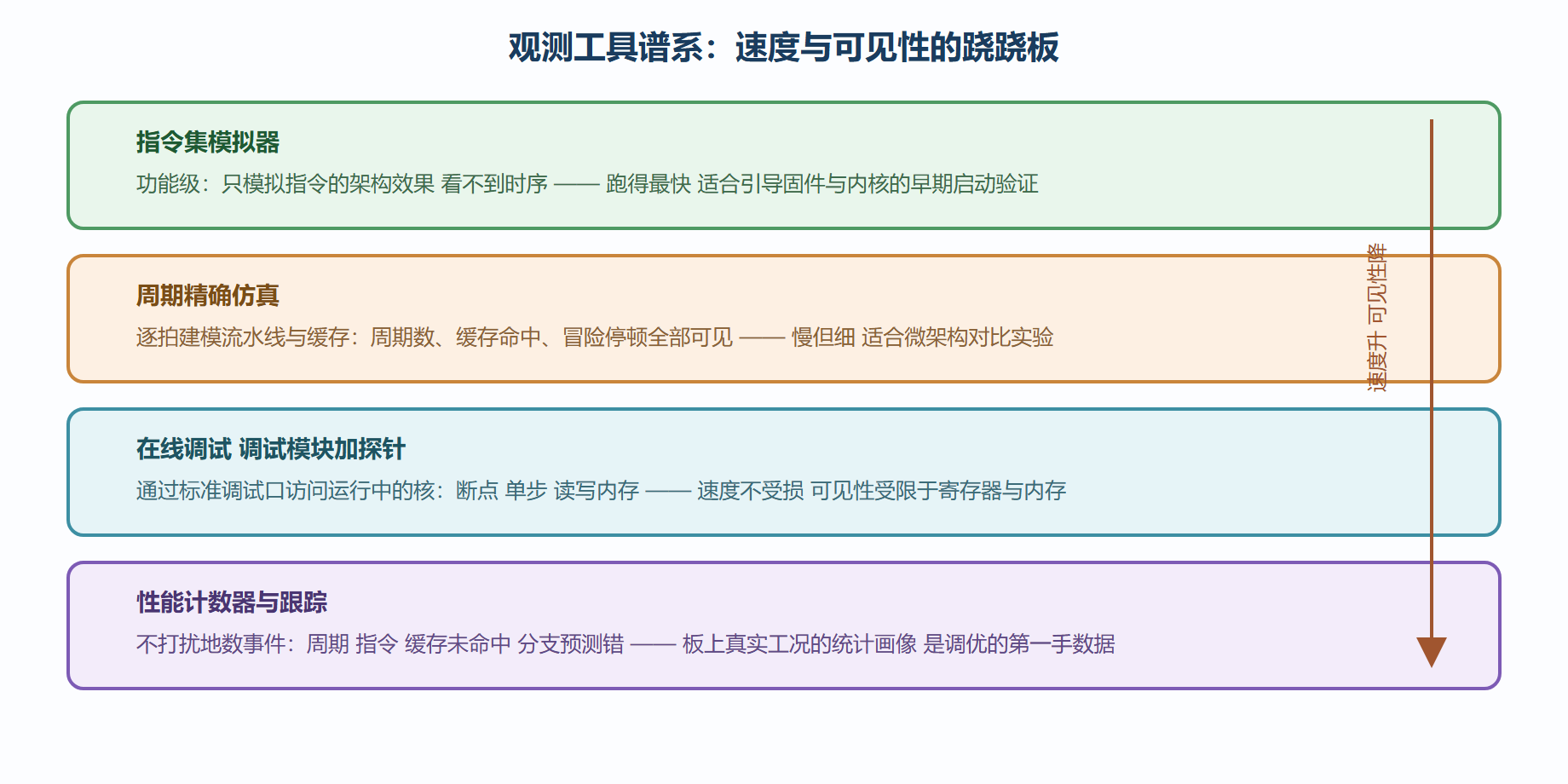

四层观测工具的谱系

在线调试的工作机制

调试器凭什么能控制一颗跑着的核？答案是规范定义的调试模块——挂在处理器旁边的一个小部件，通过标准调试口与外部探针通信。它提供三类原语：暂停与恢复（让核整体停下来，此刻的寄存器与内存都可以读写）、断点机制（指令地址断点由硬件比较器实现，数据观察点由地址匹配实现，触发即暂停）、单步执行（执行一条再停）。调试器界面上的所有花哨功能，全是这三类原语的组合。

架构层面还有一个贴心设计：调试状态独立于特权模式——哪怕用户态禁止调试，安全策略允许的调试会话仍能暂停全核观察。嵌入式开发"一板一探针"的日常，就架在这套不起眼的机制上。

性能计数器入门：先学会读三个数

性能计数器是特权架构送的观测礼物：一组可编程的硬件事件计数器，由机器模式配置、选择事件源、读取计数。入门只需盯三个基础计数：周期计数（走了多少拍）、退休指令计数（干成了多少活）、缓存未命中计数（内存墙撞了几次）。前两者相除得到每周期指令数——衡量流水线健康的体温计；未命中计数换算成每千条指令的未命中数——衡量内存子系统压力的血压计。

# 读取基础计数器的示意汇编（机器模式，地址为标准分配）
    csrr  a0, mcycle        # 周期计数：时间的分母
    csrr  a1, minstret      # 退休指令数：产出的分子
    csrr  a2, mhpmcounter3  # 可编程计数器：本例假设配成一级缓存未命中
    # 三数在手：每周期指令数 = a1 除以 a0；每千指令未命中 = a2 乘一千再除 a1
​

成熟的核提供几十个可编程事件（各级缓存命中未命中、分支预测对错、各类停顿原因），操作系统把这些计数器封装成剖析工具的接口——第八章的调优演练会演示从"程序有点慢"到"定位到具体瓶颈计数"的完整链路。

工具选择的决策表

💡 关键直觉：调试的黄金法则是"在 bug 诞生的地方抓它"。时序类 bug 永远不要指望指令模拟器复现——它根本没有时间概念；反过来，纯逻辑 bug 也不必劳驾周期仿真。工具与 bug 类型错配，是验证工时最大的浪费源。

观测的最后一公里：从数据到结论

工具给的是数据，工程师要的是结论，中间隔着一套分析纪律。基线思维：任何优化数字都要有基线对照——同一输入、同一频率、同一温漂条件，改动前后的差值才有意义；跨条件比较是新手最常见的自欺。归因三问：看到指标变化，先问改动通过哪条机制影响它（因果链通不通）、影响量级对不对（数量级估算）、有没有别的因素同时变了（混淆变量）。复现清单：任何一次有价值的发现都配一份"如何复现"的最短步骤——不能复现的性能结论，等于没有结论。8.2 与 8.3 两场实战都严格执行了这套纪律，你会在那里看到它落到具体数字上的样子。

观测工具的自干扰也别忘了：调试断点会停下全核，改变了时序与缓存状态；剖析计数本身几乎免费，但取样式剖析的采样率过高会拖慢被测程序。观测行为影响被观测对象——这个物理学的老提醒，在性能工程里同样成立。

常见问题快答

问：板上数字和仿真数字对不上，信哪个？ 都信，但回答不同问题。仿真数字控制变量干净，适合对比设计参数；板上数字含真实系统噪声（中断、温度、总线竞争），适合验收真实体验。两者差距过大本身就是线索——按 7.3 的谱系逐层排查差异来源，经常顺藤摸瓜找到系统级问题。

问：性能计数器自己会溢出吗？ 会——计数器位宽有限，长跑任务会翻卷。剖析工具通常会自动处理翻卷计数，但手写读取代码时要留意：读数前先停计数或记录分段，长实验分段读取再累加。

动手搭建：最小观测环境清单

想跟练本册，一套最小观测环境的清单如下：交叉编译工具链（含剖析支持）、指令集模拟器（跑通合规测试集即算就绪）、周期精确仿真框架（开源生态有现成选择）、一块开发板与调试探针（在线调试与板上剖析）、以及一个剖析脚本（封装清零、运行、读数三步）。这套环境的搭建是一到两天的一次性投入，换来的是从功能验证到性能分析的全套观测能力——8.2 与 8.3 的实战都直接建立在这五样东西上。工欲善其事，清单先置齐。

一层忠告：观测环境最好在项目启动第一天就位，而不是性能问题出现后才仓促搭建——观测数据的积累从第一天开始，基线才足够厚，问题的"分水岭"才找得到。工具箱常备手边，是性能工程里成本最低、回报最稳的一项投资。

本节要点回顾

• 四层谱系一把尺：速度升一级、可见性降一级，验证的艺术是在正确层级抓正确的 bug；
• 调试模块三类原语：暂停恢复、断点观察、单步——所有调试功能由此组合；
• 入门三计数：周期、退休指令、缓存未命中——体温计加血压计，先量再治；
• 工具与 bug 类型要对口：时序问题找有时间的工具，逻辑问题找跑得快的工具；
• 本章是第八章的兵器库：对比、排错、调优三场实战全部调用本节工具。

工具箱备齐，进入全书的实战篇章——真实开源核的对比、一次时序违例的排错复盘、一场性能调优演练。
