本节摘要：渲染管线是 GPU 把三维顶点数据加工成屏幕像素的固定流程。本节跟着一个三角形走完整条流水线，弄清每个加工站的输入输出，并跑通一对最小的顶点与片元着色器——它们分别接管流水线中"算位置"和"算颜色"的两站。

学习目标

读完本节，你应当能够：按顺序说出渲染管线的主要阶段及各自职责；解释顶点着色器与片元着色器在其中的位置；看懂一段最小着色器代码并知道它何时被 GPU 执行；区分"每顶点执行"与"每片元执行"这两种完全不同的粒度。

先跟一次完整的旅程

假设 CPU 内存里躺着这样的数据：三个顶点，每个带一个三维坐标。现在要把它们画成屏幕上一枚实心三角形。整个过程由渲染管线接管，数据依次经过以下加工站。

输入装配。CPU 事先把顶点数据塞进 GPU 可见的缓冲区，并告诉 GPU"每顶点 读几个 float、偏移多少"。这一步像把原料摆上传送带，本身不做计算。

顶点着色器。流水线上第一个可编程站。GPU 为每个顶点启动一次你写的程序——三个顶点就是三次并行执行。它的工作是把模型局部坐标乘上矩阵，变换到裁剪空间，顺便把 UV、法线等属性打包传递。注意它的视野：每次执行只能看到当前这一个顶点，看不见邻居。

图元装配。固定功能站。按照 CPU 下发的图元拓扑（三角形列表、三角形带等），把变换后的顶点组装成完整图元。三个顶点在此刻才真正"连成"一个三角形。

光栅化。固定功能站，也是整条流水线的分水岭。它把三角形覆盖的每个像素格子找出来，为每个格子生成一个"片元"——可以理解为候选像素，携带插值后的坐标与属性。屏幕上一百个像素被这个三角形盖住，片元着色器就要跑一百次。顶点阶段与片元阶段的执行次数相差如此悬殊，根子就在这里。

片元着色器。第二个可编程站，也是效果创作的主战场。每个片元独立执行一次程序，输出一个颜色。法线贴图、光照、程序化图案全在这一站发生。它同样看不见邻居——每个片元只知道自己的插值属性。

输出合并。固定功能站。片元的颜色并不直接上屏：先过深度测试（被更近的几何体挡住的片元在此丢弃），再做透明混合，最后写入帧缓冲。所有图元处理完，帧缓冲被送到屏幕。

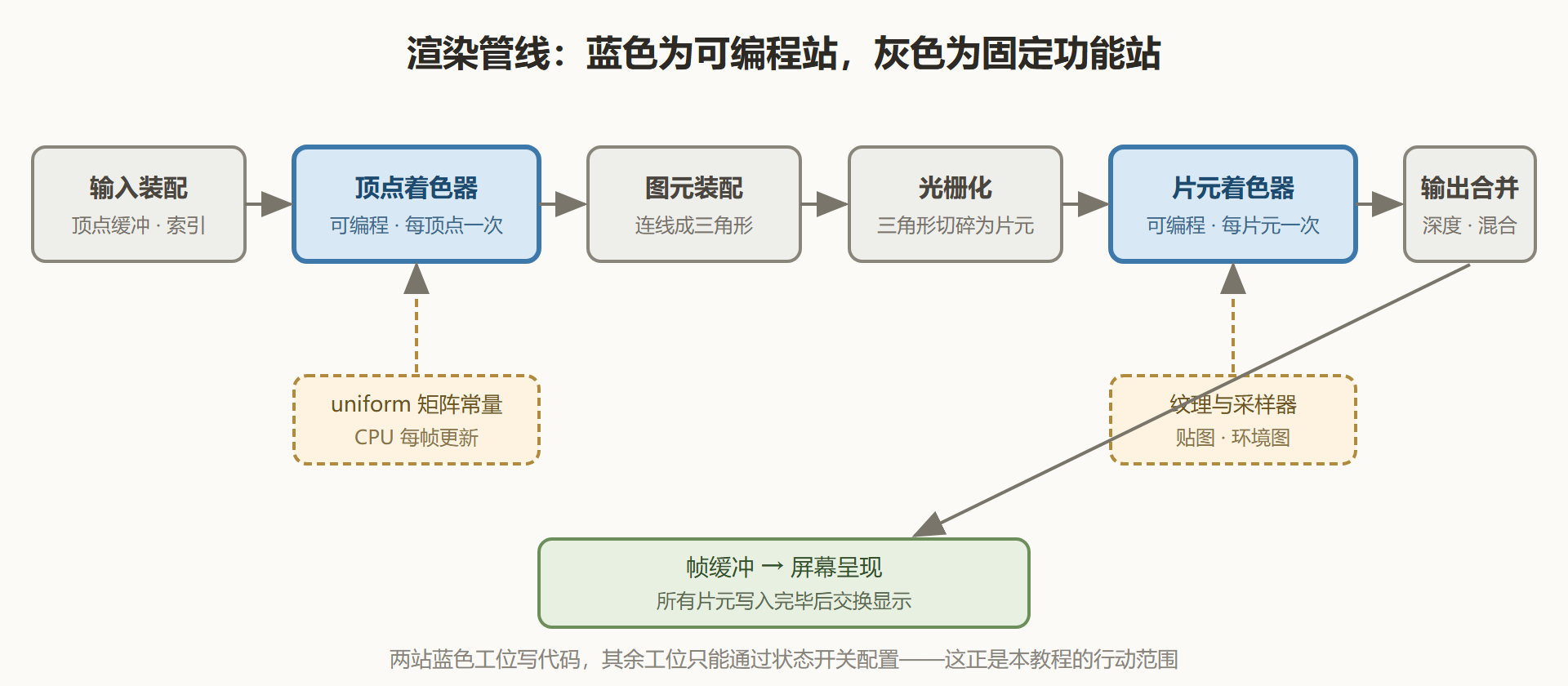

图：渲染管线阶段与可编程边界

最小可跑的着色器对

概念落地的最好方式是代码。下面这对 GLSL 程序什么都不做花活，只把一个带颜色的三角形画出来，但管线两端的可编程站各占一个。先看顶点着色器：

// 最小顶点着色器：每个顶点执行一次
#version 330 core
layout (location = 0) in vec3 aPos;              // 输入装配站送来的顶点坐标

uniform mat4 uMVP;                                // CPU 每帧传入的变换矩阵

void main() {
    gl_Position = uMVP * vec4(aPos, 1.0);        // 变换到裁剪空间，交给图元装配
}
​

逐行对应到管线：aPos 的值来自输入装配站摆好的顶点缓冲；gl_Position 是内置输出，写完它，这个顶点的使命就结束了，结果流向图元装配。uMVP 不随顶点变化，属于"旁路补给"，由 CPU 在绘制前上传。再看片元着色器：

// 最小片元着色器：被三角形覆盖的每个片元执行一次
#version 330 core
out vec4 FragColor;                               // 输出：一个 RGBA 颜色

uniform vec4 uColor;                              // 整个三角形共用的颜色

void main() {
    FragColor = uColor;                           // 直接输出，交给输出合并
}
​

GLSL 的长相接近 C，但关注点完全不同：没有 malloc、没有文件读写、没有循环依赖外部的状态——它是一段"纯函数"，输入确定的属性，输出确定的位置或颜色。把它接进渲染环境的大致步骤是：编译两段源码、链接着色器程序、填充顶点缓冲、上传矩阵与颜色、发起绘制调用。在桌面 OpenGL 里这几步对应 glGenBuffers、glShaderSource 等接口；在引擎里则被模板封装掉，你只需要粘贴这两段代码。

⚠️ 常见坑：#version 必须是着色器源码的第一行，前面连空行都不能有，否则驱动按旧版本语法解析，报出的错误往往指不到真正的病灶。

CPU 与 GPU 在一次绘制里的分工

draw call 的真实含义值得单独说清。CPU 侧调用绘制接口，并不是"命令 GPU 立刻画完"，而是把命令写进一个队列；驱动与 GPU 异步消化这个队列。所以 CPU 提交一千次绘制可能只花微秒级时间，GPU 是否来得及画完是另一回事——这也解释了为什么性能问题分"CPU 受限"与"GPU 受限"两类，第 9 章会专门展开。

另一个隐含约定：着色器程序在绘制前必须处于"已链接"状态，uniform 值在上传后保持不变直到下次修改。也就是说，着色器代码本身没有"何时执行"的概念——执行时机完全由管线调度，你写的只是"每次执行时做什么"。

三个高频疑问

问：光栅化这么关键，为什么偏偏它不可编程？ 因为它是纯几何搬运：判断哪些像素被三角形覆盖、按面积权重分摊属性。这件事高度规则、毫无变化，做成专用电路比通用计算快几个数量级。可编程的价值在"因需求而异"的计算上——管线设计者把规则的留给硬件、多变的留给程序员，是性能与表达力的精确切分。

问：顶点着色器执行时能看到整个三角形吗？ 看不到，也正因如此它才能疯狂并行。每次执行只见一个顶点的属性，三角形的存在感要等图元装配站才出现。这个约束反过来是保证：既然顶点之间零依赖，GPU 就能任意的乱序、并行地处理百万顶点。想在顶点间共享信息，要么靠 CPU 预计算，要么靠计算着色器另起炉灶。

问：片元着色器一定比顶点着色器重要吗？ 教程篇幅确实偏向片元侧，但"重要"取决于瓶颈在哪。极端例子：粒子系统里每个粒子只有几个像素，顶点着色器反而执行得更频繁；CAD 类应用里几何量巨大，顶点侧经常先饱和。判断谁重要永远回到 9.1 章的方法——测量，而不是感觉。

本节要点回顾

• 流水线视角：输入装配、顶点着色器、图元装配、光栅化、片元着色器、输出合并，顺序不可颠倒；
• 两种可编程站：顶点着色器每顶点一次、片元着色器每片元一次，执行数量由几何在屏幕上的覆盖面积决定；
• 最小代码对应关系：gl_Position 通向图元装配，片元的 out vec4 通向输出合并；
• 旁路资源：uniform 与纹理不随顶点或片元变化，是 CPU 注入管线的另一条通道；
• 异步执行：draw call 只是入队，CPU 与 GPU 的进度彼此独立。

下一节把这幅全景图切开来，仔细划分"你写代码的地方"与"你只能拧旋钮的地方"。
