3.1 顶点着色器剖析与坐标变换

3.1 顶点着色器剖析与坐标变换

本节摘要：顶点着色器的使命可以浓缩成一句话——把每个顶点从模型局部坐标系搬运到裁剪空间，同时把光照需要的属性打包外送。本节逐行拆解一份生产级顶点着色器，讲透局部、世界、观察、裁剪四个空间的来龙去脉，并给出平移、旋转、缩放矩阵的构造直觉。

学习目标

读完本节，你应当能够：独立写出接收位置、UV、法线的完整顶点着色器；对任意一个坐标说出它当前所处的空间；亲手构造平移与缩放矩阵；用"逐空间排查法"定位模型显示异常。

最小可用的顶点着色器

下面这份代码覆盖了实际项目里九成场景的需求，先整体看一遍，再逐块拆：

#version 330 core
layout (location = 0) in vec3 aPos;      // 顶点位置：模型局部坐标
layout (location = 1) in vec2 aUv;       // 纹理坐标
layout (location = 2) in vec3 aNormal;   // 法线：光照要用

uniform mat4 uModel;    // 局部 -> 世界
uniform mat4 uView;     // 世界 -> 观察
uniform mat4 uProj;     // 观察 -> 裁剪

out vec2 vUv;           // 交给片元：纹理坐标
out vec3 vNormal;       // 交给片元：世界空间法线
out vec3 vWorldPos;     // 交给片元：世界空间位置（算光照方向用）

void main() {
    vec4 world = uModel * vec4(aPos, 1.0);   // 先变到世界空间
    vWorldPos  = world.xyz;
    vNormal    = mat3(uModel) * aNormal;     // 方向向量只吃旋转缩放，不吃平移
    vUv        = aUv;                        // UV 原样传递
    gl_Position = uProj * uView * world;     // 一路推到裁剪空间
}
​

注意代码里的分工：gl_Position 是唯一的"规定动作"，必须填写；三个 out 变量是"自选动作"，按下游需要配置。矩阵乘法顺序从右往左读——先模型、再观察、最后投影，恰好是空间流转的先后。vec4(aPos, 1.0) 里的 1.0 不是凑数：齐次坐标的 w 分量让平移得以用矩阵乘法表达，点用 1.0、方向向量用 0.0，这个约定贯穿全部图形代码。

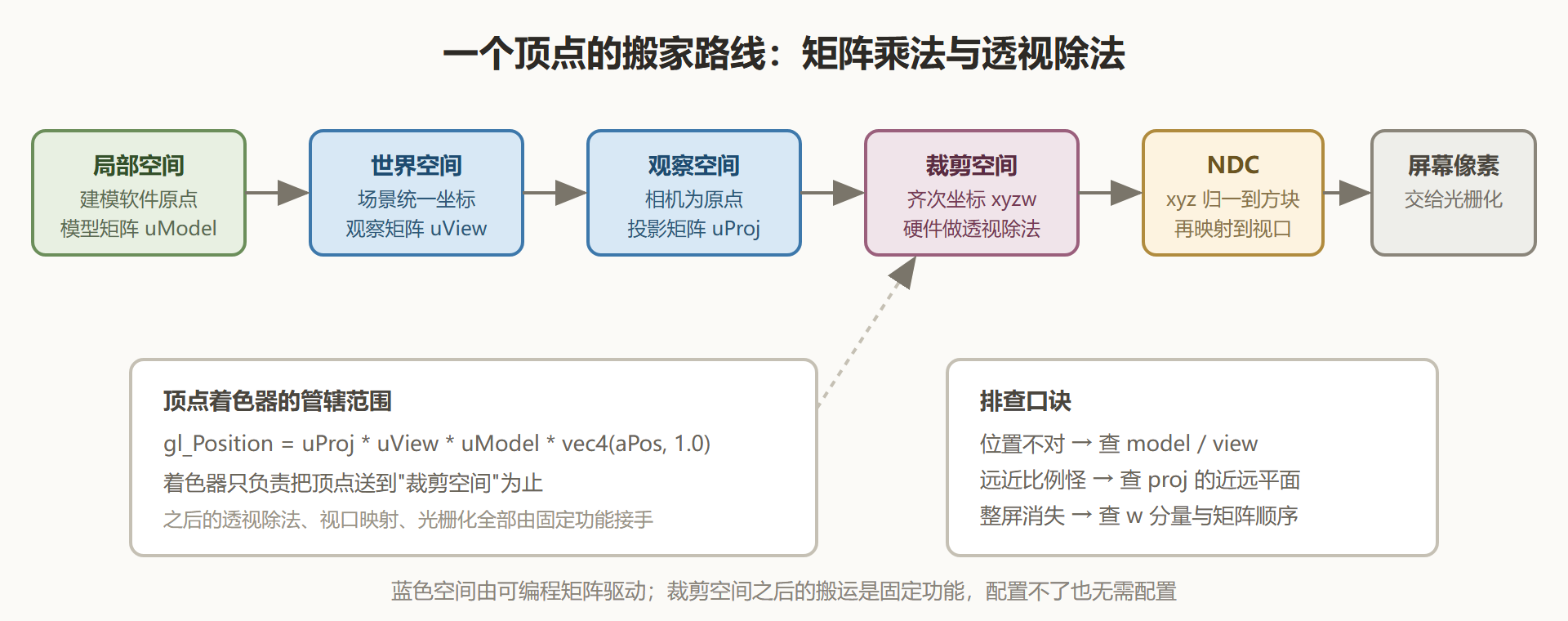

图：坐标空间流转：从建模软件到屏幕像素

各个空间为什么存在

每个空间都服务于一个具体问题，不是数学家故意添乱。

局部空间解决"建模方便"。美术师做一把椅子，自然以椅子自身为中心记坐标，不必关心它将来摆在场景哪个角落。

世界空间解决"场景组装"。模型矩阵回答"这把椅子搬到哪、转多少度、放大几倍"。世界空间也是光照计算的自然舞台——光源位置、阴影判断都在这一坐标系里进行，所以示例着色器特意输出 vWorldPos。

观察空间解决"从相机看"。把世界坐标乘上观察矩阵，相当于把整个世界反向搬到相机面前：相机永远坐在原点看向负方向。所谓移动相机，本质是反向移动全世界。

裁剪空间解决"视野裁剪与透视"。投影矩阵把观察空间做成透视效果：远的物体坐标被压缩。此时坐标变成四维齐次形式，硬件接下来统一除以 w（透视除法），z 值随距离自然衰减，视野锥体外的顶点在裁剪阶段被丢弃。这就是开篇导读里那堵"裁剪空间之墙"的真相——w 分量不是噪音，透视效果全靠它。

最后硬件把 NDC（标准化设备坐标，各分量落在固定范围内）线性映射到视口矩形，顶点才算真正落到像素网格上。这条链路里你只需要负责"乘到裁剪空间为止"，后面全自动。

三大变换矩阵的构造直觉

平移与缩放的矩阵构造简单到可以默写，关键是记住 GLSL 列主序、平移量在最后一列：

mat4 translate(vec3 t) {
    return mat4(1.0, 0.0, 0.0, 0.0,
                0.0, 1.0, 0.0, 0.0,
                0.0, 0.0, 1.0, 0.0,
                t.x, t.y, t.z, 1.0);   // 平移住在最后一列
}

mat4 scaleUniform(float s) {
    return mat4(s,   0.0, 0.0, 0.0,
                0.0, s,   0.0, 0.0,
                0.0, 0.0, s,   0.0,
                0.0, 0.0, 0.0, 1.0);
}
​

旋转矩阵以绕 z 轴为例：mat4(c, s, 0, 0, -s, c, 0, 0, 0, 0, 1, 0, 0, 0, 0, 1)，其中 c 是余弦、s 是正弦——记忆方法是"xy 平面内的二维旋转披上齐次外衣"，绕 x、绕 y 同理可得。实战中这些矩阵几乎都由数学库在 CPU 侧构造后作为 uniform 上传，着色器内手写矩阵主要出现在顶点动画这类小位移场景。

⚠️ 常见坑：模型"消失"的原因清单，按出现频率排序——矩阵乘法顺序写反（应 proj * view * model）；忘记把局部坐标包成 vec4(pos, 1.0)；投影矩阵近远平面参数写错（近平面大于远平面）；观察矩阵把相机放到了模型内部或背后。逐空间排查：把 uProj 换成单位阵看有没有输出，再逐个换 uView、uModel，哪一步消失问题就在哪一步。

投影矩阵的参数直觉

透视投影矩阵在 CPU 侧由参数生成，常用的四个参数每个都对应一类视觉症状，值得单独点名。

视场角（fov）：广角镜头，值越大视野越宽、边缘拉伸越明显。第一人称游戏常用大视场营造冲击感，第三人称用小视场保留体型。调它等于换镜头。

宽高比（aspect）：视口宽除以高。与窗口比例不一致时画面被拉伸压扁——圆变椭圆。窗口尺寸变化的回调里忘记更新这个参数，是"画面变形"故障的头号原因。

近平面（near）与远平面（far）：裁剪的两个深度边界。近平面必须大于零，否则透视除法除零；远近平面的比值过大则深度缓冲精度告急，两个交叠的表面开始"闪烁打架"（深度冲突，z-fighting）。经验值是让 far 只比场景最远可视距离略大，near 尽量取大一点——深度精度集中在近平面附近，near 每放大一档，中远距离的精度都在受益。

// 透视矩阵参数与症状的对应（由数学库生成，此处示意参数含义）
// perspective(radians(60.0),  16.0/9.0,  0.1, 100.0)
//                 视场角        宽高比      近     远
​

💡 关键直觉：把投影矩阵当成"相机的参数面板"——视场角是镜头，宽高比是相纸，近远平面是对焦范围。画面里的透视畸变、比例失调、深度打架，全部可以沿着这四根旋钮排查。

本节要点回顾

• 着色器管辖到裁剪空间为止：gl_Position = proj * view * model * vec4(pos, 1.0) 是标准终局写法；
• 空间各有使命：局部利于建模、世界利于组装与光照、观察服务相机、裁剪承载透视与裁剪；
• 齐次坐标的 w：点带 1.0、方向带 0.0；透视除法由硬件完成，透视效果全在 w 里；
• 矩阵构造：列主序、平移在末列、旋转是二维旋转的推广，生产中由 CPU 侧数学库统一构造上传。

位置链路通了，下一节解决另一半：顶点携带的属性如何跨越光栅化、稳稳交到片元手里。
