4.1 片元着色器剖析：每个片元孤立求色

4.1 片元着色器剖析：每个片元孤立求色

本节摘要：片元着色器是一段被百万次并行执行的孤立函数：输入是插值后的属性与屏幕坐标，输出是颜色（以及可选的深度），且必须假装世界上只有自己这一个片元。本节建立这套执行模型，演示屏幕坐标驱动的程序化图案，并交代 discard 与深度写入的代价账。

学习目标

读完本节，你应当能够：区分片元与像素两个概念；列出片元着色器可用的一切输入来源；写出基于屏幕坐标的程序化图案；判断 discard 的使用是否恰当。

每个像素面前都站着一段程序

光栅化把三角形切碎后，每个候选像素——片元——都要独立执行一遍你写的片元程序。注意"片元"与"像素"不是同义词：像素是屏幕上真实的显示单元，片元是"可能成为像素的候选"。候选可能被深度测试淘汰（被更近的几何体挡住）、被 discard 主动丢弃，只有幸存者才最终写进帧缓冲。一个像素被多个三角形覆盖时，会先后产生多个片元。

片元程序能拿到的输入，清点下来就四类：

• 插值属性：顶点阶段 out、本阶段 in 的所有变量，已按片元位置插值（第 3.2 节的机制）；
• 屏幕坐标：内置变量 gl_FragCoord，xy 是片元中心在视口内的像素坐标，z 是深度值；
• 朝向信息：gl_FrontFacing，布尔值，标明当前片元属于正面还是背面三角形；
• 各路资源：纹理、uniform 常量，与顶点阶段共享同一套绑定。

输出侧，至少写一个 out vec4 颜色；需要时还可输出自定义深度。整套模型归纳成一句话：孤立求色——不知道兄弟片元算了什么，不保存任何跨片元状态。

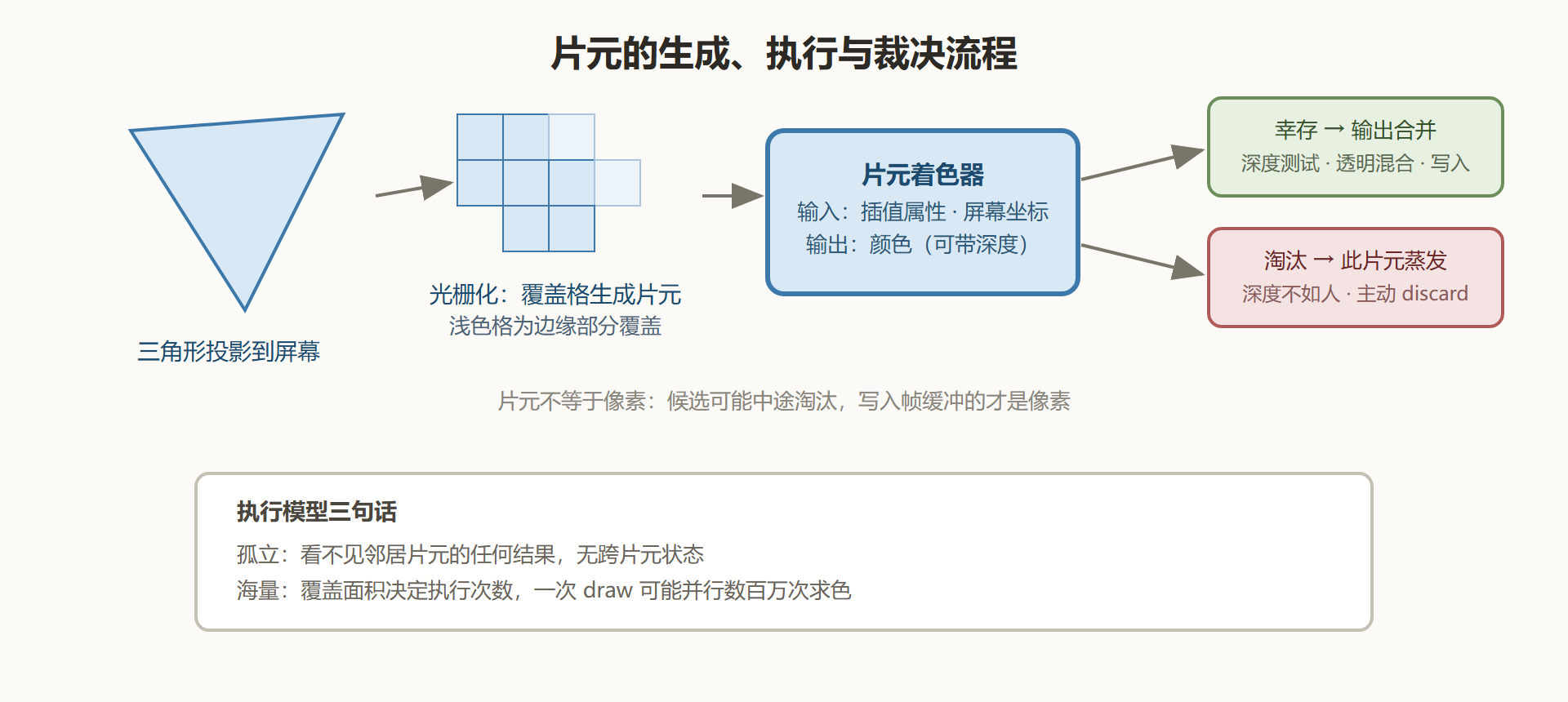

图：从三角形到片元的生成与裁决

屏幕坐标与第一幅程序化图案

gl_FragCoord 是片元程序感知"自己是谁"的唯一途径。用它画棋盘，只需理解取整与奇偶：

#version 330 core
out vec4 FragColor;

uniform vec2 uResolution;   // 视口宽高，CPU 传入

void main() {
    vec2 px = gl_FragCoord.xy;                  // 片元中心的像素坐标
    vec2 cell = floor(px / 40.0);               // 每 40 像素一格
    float checker = mod(cell.x + cell.y, 2.0);  // 行列和的奇偶：0 或 1
    vec3 col = mix(vec3(0.92), vec3(0.25), checker);
    FragColor = vec4(col, 1.0);
}
​

这段代码值得逐行咀嚼，因为它的套路可以无限复用：坐标 → 归一 → 取整 → 周期判断 → 混合。把 floor 换成 fract 得到条纹；把 mod 的周期参数换成 uTime 让棋盘滚动；把 px 先减去屏幕中心再算 length，棋盘就变成了同心圆环。程序化图案的全部秘密都藏在这条流水账里。

UV 驱动的版本更常用（跟着模型走而不是跟着屏幕走）：把 px 换成插值来的 vUv * uTiling 即可。两种坐标源的选择标准——效果贴世界还是贴屏幕：水面波纹贴世界用 UV，镜面脏迹与扫描线贴屏幕用 gl_FragCoord。

⚠️ 常见坑：gl_FragCoord.y 的原点在左下角，而多数图像与 UI 库的坐标原点在左上角。混合使用两套坐标时上下颠倒是最常见的初学者症状，一次 1.0 - y 就能救回来。

discard 与深度写入：生杀权的代价

片元程序有权拒绝输出——discard 让当前片元直接蒸发，输出合并站不再见到它：

// 镂空效果：alpha 低于阈值的部分当它不存在
vec4 texColor = texture(uTex, vUv);
if (texColor.a < 0.1) {
    discard;                       // 栅栏植被、铁丝网的经典做法
}
FragColor = texColor;
​

镂空 foliage 这类用法确实离不开 discard，但要知道代价：discard 的存在会削弱驱动的 early-z 优化。现代 GPU 本可以在片元程序执行之前就用深度缓冲淘汰被遮挡的片元（早期深度测试，省下的可是整段着色计算）；一旦声明了 discard 或输出深度，驱动必须假定"这片元可能翻盘"，把深度比较推迟到程序跑完之后——被遮挡区域的着色计算全额付费。经验法则：整片区域都透明的材质才用 discard；只是半透明则应走混合路线，别动 discard。

主动输出深度的场景更少（深度剥离、特殊遮挡算法），同样触发 early-z 削弱，非必要不碰。

双色分屏：屏幕坐标的变式练习

把棋盘的套路换个输出，做一个左红右蓝的分屏，体会"坐标判断"的最小完整闭环：

void main() {
    float side = step(uResolution.x * 0.5, gl_FragCoord.x);  // 左半 0，右半 1
    vec3 col = mix(vec3(0.85, 0.2, 0.2), vec3(0.2, 0.35, 0.85), side);
    FragColor = vec4(col, 1.0);
}
​

一行 step 完成分界，一行 mix 完成选色。变式练习按难度排：分界线改成斜线——把 x 与 y 组合进判断式；分界线随时间扫过——把阈值换成 uTime 的函数；分界处加过渡带——把 step 换成 smoothstep。四个变式做完，"坐标驱动的颜色"这门手艺就真正长在手上了，第 7 章的扫描线与擦除转场都是这套动作的放大版。

顺带补一个工程视角：这类全屏效果在引擎里通常挂在一个覆盖全屏的面板或后处理 pass 上，而不是游戏物体上。效果逻辑与承载介质分离——同样的代码，换个承载就换了个舞台。

本节要点回顾

• 片元不等于像素：片元是候选，可能被深度淘汰或 discard 蒸发，幸存者才落进帧缓冲；
• 输入四路：插值属性、gl_FragCoord、gl_FrontFacing、全局资源；执行模型是孤立求色；
• 程序化图案套路：坐标归一、取整或取余、周期判断、混合输出，UV 贴世界、屏幕坐标贴屏幕；
• discard 是双刃剑：换镂空的便利，付 early-z 失效的代价，半透明请走混合；
• 坐标原点差异：gl_FragCoord 原点在左下，与图像库坐标相反时记得翻转。

下一节把片元数学的武器库摆开：不依赖任何贴图，纯函数能画到什么程度。
