2.1 架构分层与逻辑模型

2.1 架构分层与逻辑模型

本节摘要：本节给出全册最重要的一张图——存储、计算、云服务三层架构的逻辑模型。要点有三个：数据以微分区文件形式落在对象存储，没有任何计算单元真正"拥有"它；计算是按需启停的无状态虚拟仓库；云服务层作为常驻控制面，把元数据、事务、调度、安全收敛为一组共享服务。分层不是画图好看，它直接决定了故障域、计费边界与运维边界。

三层各管什么

先把分层逻辑接上 1.1 的结尾：既然数据归属共享存储、计算做成无状态，那总要有个"中间人"知道数据在哪、谁能访问、事务推进到哪——这个中间人被单独拎出来成为第三层。于是 Snowflake 的架构比"两层"多长出了一层：

• 数据库存储层（Database Storage）：负责把数据变成对象存储里的微分区文件，并维护其多副本与生命周期。它只管"存得下、丢不了、读得出"，不懂 SQL。
• 查询处理层（Query Processing / Compute）：由虚拟仓库组成的无状态计算集群，负责真正执行扫描、连接、聚合。它只管"算得快"，不保存任何持久状态。
• 云服务层（Cloud Services）：一组常驻多租户服务，管理元数据、事务、查询编译与调度、访问控制、优化统计。它是大脑，也是"免运维"体验的来源。

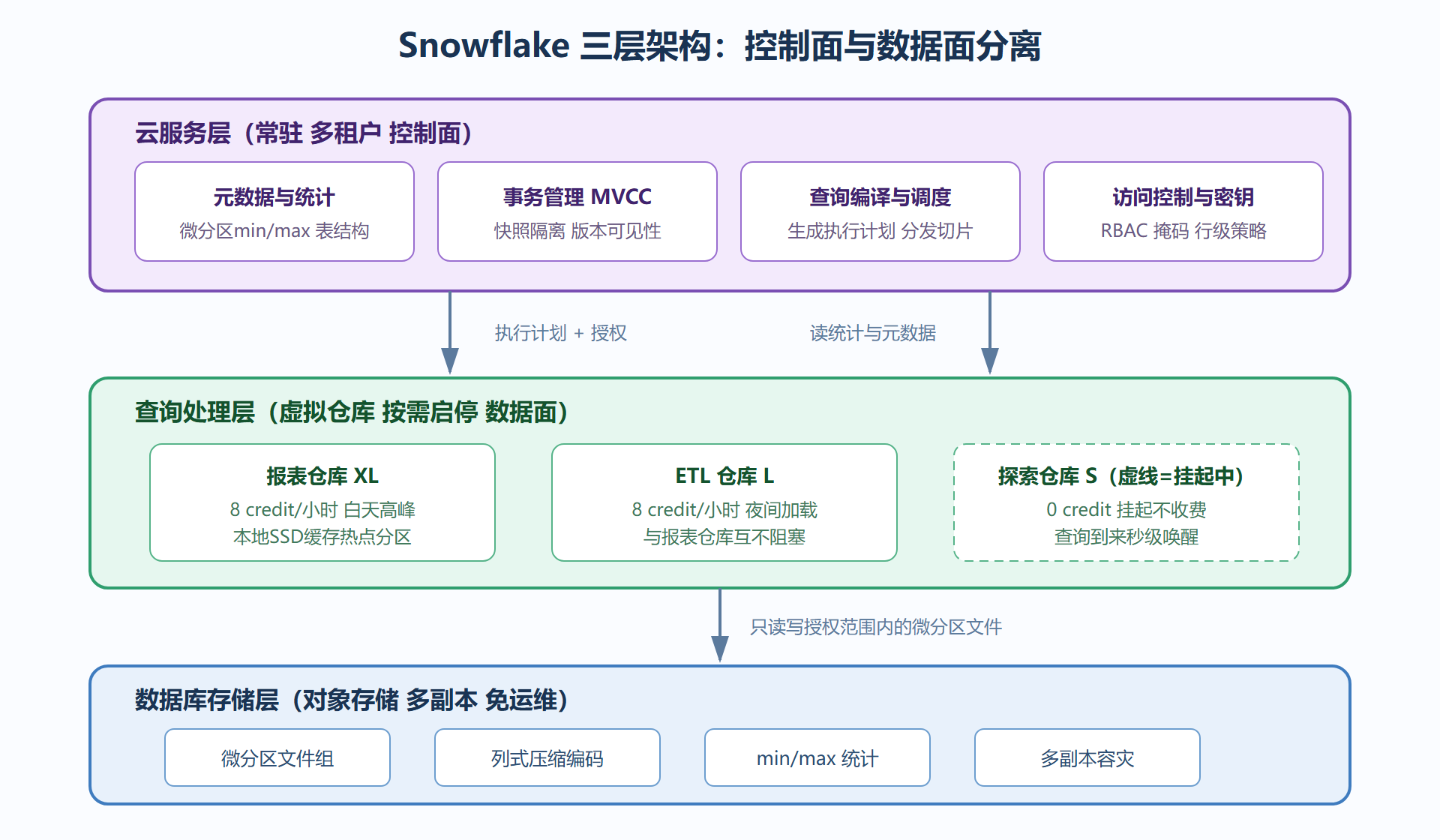

图：存算分离三层架构总览

用一次查询把三层串起来

分层模型最怕背完就忘，我们用一条具体查询把它走一遍：

SELECT region, SUM(amount) AS total
FROM orders
WHERE order_date >= '2024-01-01'
GROUP BY region;
​

这条 SQL 进入系统后的旅程分三段。第一段在云服务层：语法解析与语义检查（表是否存在、你有没有权限）、从元数据服务拿到 orders 表的分区清单与 min/max 统计、结合 order_date 的过滤条件生成"只需读哪些微分区"的执行计划。这一段不占用任何仓库资源，因此不烧 credit。第二段在查询处理层：执行计划被切成并行切片发给报表仓库的计算节点，各节点从对象存储拉取自己负责的微分区（命中本地 SSD 缓存则免网络），完成扫描、过滤、聚合，最后汇总结果。第三段回到云服务层：结果集缓存 24 小时，供完全相同的查询直接复用。

三个值得咀嚼的细节。其一，第一段与第三段发生在常驻的云服务层，这就是为什么"不跑查询也有元数据操作"的少量开销，以及为什么元数据操作按秒计费但费用可忽略。其二，计算节点不持久保存任何东西——节点故障，云服务层把它承担的切片重新派给别的节点即可。其三，同一份数据可以被 ETL 仓库与报表仓库同时读取而互不知晓，因为"谁在读"的仲裁在云服务层，不在存储层。

控制面与数据面：一个通用的复述框架

如果你需要向没有 Snowflake 背景的同事解释这套架构，可以借用"控制面/数据面"的通用框架：控制面决定"做什么、谁可以做、数据在哪"，数据面负责"把它算出来"。云服务层是控制面，虚拟仓库是数据面，对象存储是两边共同引用的事实源。

这个框架能顺带解释很多现象：

易错点与边界

⚠️ 分层不是物理隔离。 三层是逻辑职责划分；云服务层与查询处理层都运行在云厂商的虚拟机之上。别把"层"理解成机房里的三排机柜。

⚠️ 对象存储慢的问题确实存在，答案在缓存。 直接从对象存储拉数据的延迟毫秒到几十毫秒不等，热点数据靠仓库节点的本地 SSD 缓存兜住。这也是为什么"刚跑完的查询再跑一遍特别快"——数据缓存还热着（第6章讲缓存的三级结构）。

⚠️ 云服务层不是无限免费。 大部分云服务用量包含在 credit 价格里不单独收费，但元数据操作类的无服务器功能（如部分后台维护任务）会单独计费。日常分析几乎感知不到，大规模自动化作业时要留意。

本节要点回顾

• 三层职责：存储层管"存"，计算层管"算"，云服务层管"协调"——免运维体验来自第三层。
• 无状态计算：节点可随时启停与替换，是弹性与高可用的共同根源。
• 控制面/数据面：向任何人复述这套架构的最短框架。
• 计费边界：仓库按启停计费；云服务大部分包含在单价内，存储按容量月费。

下一章我们专攻中间那层：虚拟仓库的档位、多集群与弹性伸缩机制。

分层视角的三个追问

问题：既然分层了，三层可以独立扩容吗？

可以，而且这正是分层的红利。存储随数据自动增长，计算随仓库档位与集群数伸缩，云服务层由平台按负载调度——三层各自面对不同的增长曲线，互不牵制。容量规划从"预估整机规格"变成"只预估每层的增长"。

问题：同一份数据同时被多个仓库读写，会不会读到中间状态？

不会。可见性由云服务层的事务管理裁定（本节末尾与 2.2 展开 MVCC），每个语句基于一致的快照读取；多仓库并发读到的都是"某个时刻的正确状态"，不存在半新半旧的行。

问题：跨层调用都走网络，延迟怎么控？

靠统计驱动的"少读"而不是"读快"。执行计划先在元数据层完成剪枝，只把必要分区送进计算；热点分区由仓库本地缓存兜住。网络延迟没有消失，但被"读得少、读得热"摊薄了——这也是第6章性能方法论的物理起点。

分层模型的一次实战复述

向团队转述架构最有效的办法，是让每个人用自己的话把一次查询过一遍三层。给出一段验收用的复述模板：这条查询先到云服务层做权限判定与计划编译，依据的是元数据里的分区统计；计划派给哪个仓库、占多少并发槽位，决定了它排队还是立即执行；执行时计算节点只读被授权且被剪枝后的分区文件；结果回云服务层进缓存。复述里如果出现"数据库把数据发给计算节点再汇总"这类 shared-nothing 时代的表述，说明分层模型还没立起来——数据没有"主节点"，每个计算节点都是对等的数据访客。

这个练习的价值超出培训：排障时的沟通效率取决于团队是否共享同一张架构图。当有人报告"库慢了"，第一反问应该是"慢在哪一层"——编译、排队还是执行，而不是对着单一指标猜测。分层模型因此不只是一页架构图，它是这个平台一切协作语言的地基，也是后续三章各自展开的挂靠点：计算层走向第3章，存储层走向第4章，控制面的鉴权走向第7章。
